Пристрій автоматичного початкового збудження електричної машини змінного струму

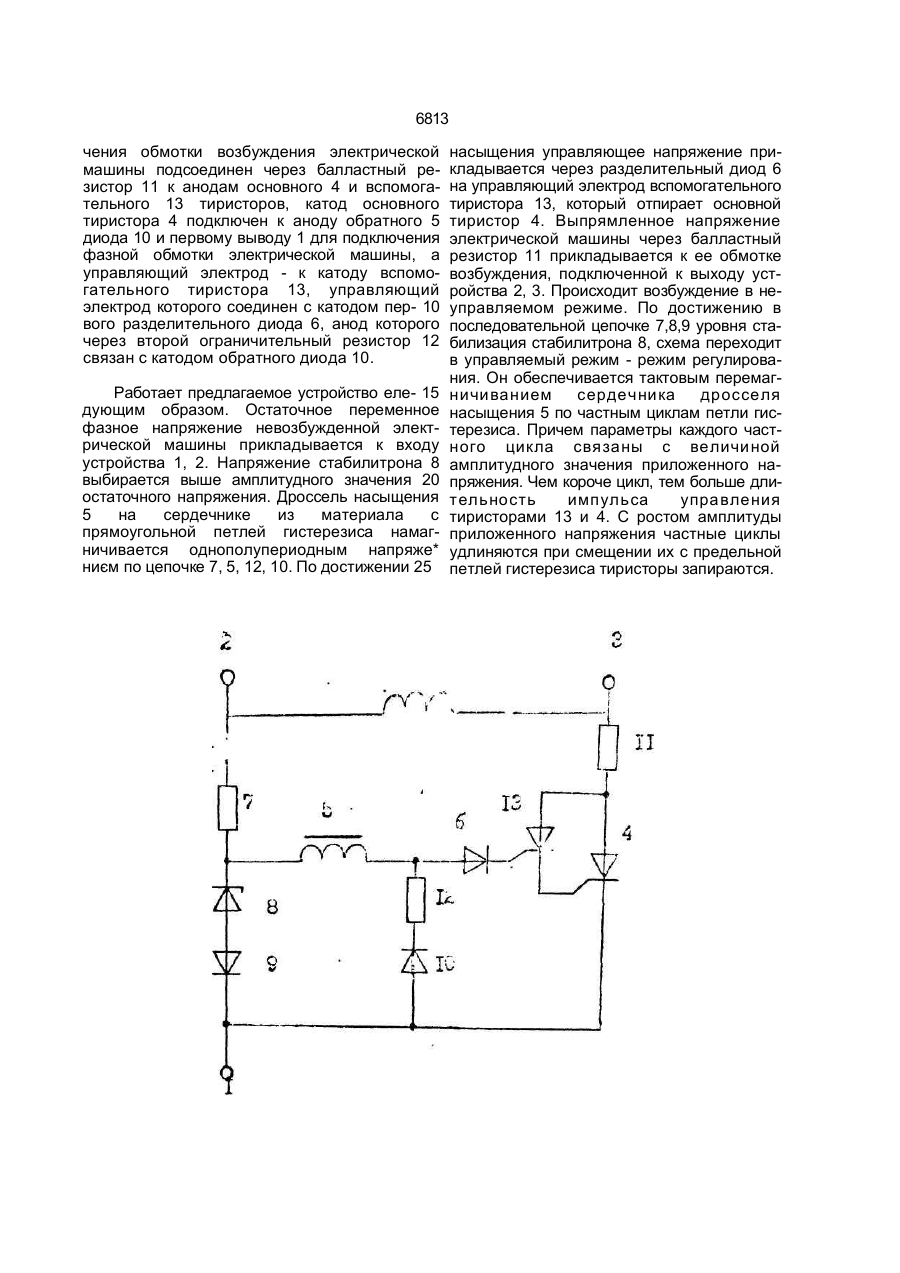

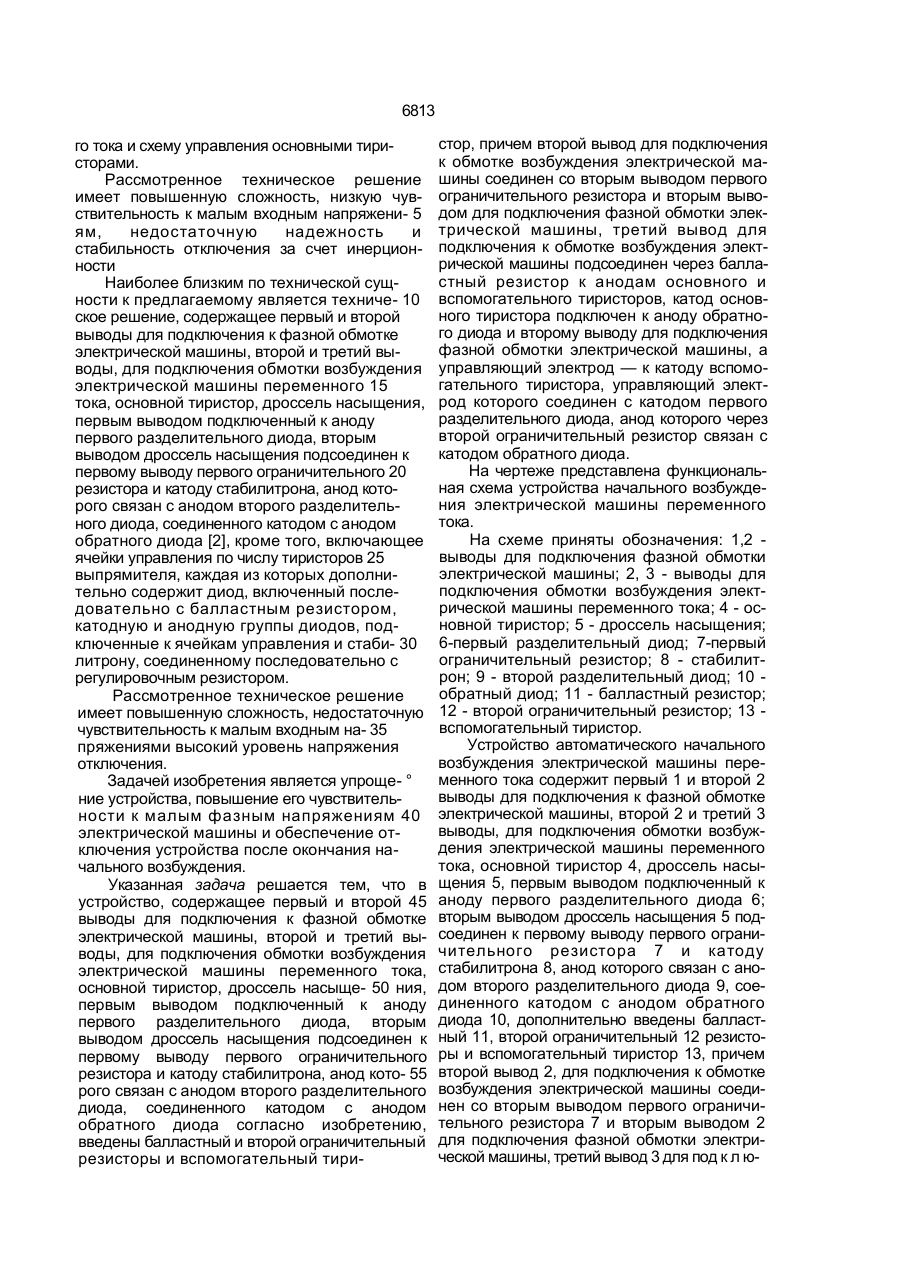

Устройство автоматического начального возбуждения электрической машины пере менного тока, содержащее первый и второй выводы для подключения к фазной обмотке электрической машины, второй и третий вы воды для подключения обмотки возбужде ния электрической машины переменного тока, основной тиристор, дроссель насыще ния, первым выводом подключенный к ано ду первого разделительного диода, вторым выводом дроссель насыщения подсоединен к первому выводу первого ограничительного резистора и катоду стабилитрона, анод которого связан с анодом второго разделительного диода, соединенного катодом с анодом обратного диода, о т л и ч а ю щ е е с я тем, что введены балластный и второй ограничительный резисторы и вспомогательный тиристор, причем второй вывод для подключения к обмотке возбуждения электрической машины соединен со вторым выводом первого ограничительного резистора и вторым выводом для подключения фазной обмотки электрической машины, третий вывод для подключения к обмотке возбуждения электрической машины подсоединен через балластный резистор к анодам основного и вспомогательного тиристоров, катод основного тиристора подключен к аноду обратного диода и первому выводу для подключения фазной обмотки электрической машины, а управляющий электрод - к катоду вспомогательного тиристора, управляющий электрод которого соединен с катодом пеового разделительного диода, анод которого через второй ограничительный резистор связан с катодом обратного диода. Изобретение относится к электротехнике, в частности к устройствам начального возбуждения электрических машин переменного тока и может быть использовано в автономной энергетике, для повышения напряжения за счет использования остаточного намагничивания электрической машины. Известно устройство, содержащее основной и вспомогательный тиристоры, схе му управления на транзисторе, динисторе с цепочками управления, однофазным выпрямителе с фильтром подключенном к выходу электрической машины, выход которой подключен к цепям управления вспомогательного тиристора [1], кроме того включающее полууправляемый выпрямитель в цепи дополнительной обмотки машины переменно С > 00 О 6813 го тока и схему управления основными тиристорами. Рассмотренное техническое решение имеет повышенную сложность, низкую чувствительность к малым входным напряжени- 5 ям, недостаточную надежность и стабильность отключения за счет инерционности Наиболее близким по технической сущности к предлагаемому является техниче- 10 ское решение, содержащее первый и второй выводы для подключения к фазной обмотке электрической машины, второй и третий выводы, для подключения обмотки возбуждения электрической машины переменного 15 тока, основной тиристор, дроссель насыщения, первым выводом подключенный к аноду первого разделительного диода, вторым выводом дроссель насыщения подсоединен к первому выводу первого ограничительного 20 резистора и катоду стабилитрона, анод которого связан с анодом второго разделительного диода, соединенного катодом с анодом обратного диода [2], кроме того, включающее ячейки управления по числу тиристоров 25 выпрямителя, каждая из которых дополнительно содержит диод, включенный последовательно с балластным резистором, катодную и анодную группы диодов, подключенные к ячейкам управления и стаби- 30 литрону, соединенному последовательно с регулировочным резистором. Рассмотренное техническое решение имеет повышенную сложность, недостаточную чувствительность к малым входным на- 35 пряжениями высокий уровень напряжения отключения. Задачей изобретения является упроще- ° ние устройства, повышение его чувствительности к малым фазным напряжениям 40 электрической машины и обеспечение отключения устройства после окончания начального возбуждения. Указанная задача решается тем, что в устройство, содержащее первый и второй 45 выводы для подключения к фазной обмотке электрической машины, второй и третий выводы, для подключения обмотки возбуждения электрической машины переменного тока, основной тиристор, дроссель насыще- 50 ния, первым выводом подключенный к аноду первого разделительного диода, вторым выводом дроссель насыщения подсоединен к первому выводу первого ограничительного резистора и катоду стабилитрона, анод кото- 55 рого связан с анодом второго разделительного диода, соединенного катодом с анодом обратного диода согласно изобретению, введены балластный и второй ограничительный резисторы и вспомогательный тири стор, причем второй вывод для подключения к обмотке возбуждения электрической машины соединен со вторым выводом первого ограничительного резистора и вторым выводом для подключения фазной обмотки электрической машины, третий вывод для подключения к обмотке возбуждения электрической машины подсоединен через балластный резистор к анодам основного и вспомогательного тиристоров, катод основного тиристора подключен к аноду обратного диода и второму выводу для подключения фазной обмотки электрической машины, а управляющий электрод — к катоду вспомогательного тиристора, управляющий электрод которого соединен с катодом первого разделительного диода, анод которого через второй ограничительный резистор связан с катодом обратного диода. На чертеже представлена функциональная схема устройства начального возбуждения электрической машины переменного тока. На схеме приняты обозначения: 1,2 выводы для подключения фазной обмотки электрической машины; 2, 3 - выводы для подключения обмотки возбуждения электрической машины переменного тока; 4 - основной тиристор; 5 - дроссель насыщения; 6-первый разделительный диод; 7-первый ограничительный резистор; 8 - стабилитрон; 9 - второй разделительный диод; 10 обратный диод; 11 - балластный резистор; 12 - второй ограничительный резистор; 13 вспомогательный тиристор. Устройство автоматического начального возбуждения электрической машины переменного тока содержит первый 1 и второй 2 выводы для подключения к фазной обмотке электрической машины, второй 2 и третий 3 выводы, для подключения обмотки возбуждения электрической машины переменного тока, основной тиристор 4, дроссель насыщения 5, первым выводом подключенный к аноду первого разделительного диода 6; вторым выводом дроссель насыщения 5 подсоединен к первому выводу первого ограничительного резистора 7 и катоду стабилитрона 8, анод которого связан с анодом второго разделительного диода 9, соединенного катодом с анодом обратного диода 10, дополнительно введены балластный 11, второй ограничительный 12 резисторы и вспомогательный тиристор 13, причем второй вывод 2, для подключения к обмотке возбуждения электрической машины соединен со вторым выводом первого ограничительного резистора 7 и вторым выводом 2 для подключения фазной обмотки электрической машины, третий вывод 3 для под к л ю 6813 чения обмотки возбуждения электрической машины подсоединен через балластный резистор 11 к анодам основного 4 и вспомогательного 13 тиристоров, катод основного тиристора 4 подключен к аноду обратного 5 диода 10 и первому выводу 1 для подключения фазной обмотки электрической машины, а управляющий электрод - к катоду вспомогательного тиристора 13, управляющий электрод которого соединен с катодом пер- 10 вого разделительного диода 6, анод которого через второй ограничительный резистор 12 связан с катодом обратного диода 10. Работает предлагаемое устройство еле- 15 дующим образом. Остаточное переменное фазное напряжение невозбужденной электрической машины прикладывается к входу устройства 1, 2. Напряжение стабилитрона 8 выбирается выше амплитудного значения 20 остаточного напряжения. Дроссель насыщения 5 на сердечнике из материала с прямоугольной петлей гистерезиса намагничивается однополупериодным напряже* ниєм по цепочке 7, 5, 12, 10. По достижении 25 насыщения управляющее напряжение прикладывается через разделительный диод 6 на управляющий электрод вспомогательного тиристора 13, который отпирает основной тиристор 4. Выпрямленное напряжение электрической машины через балластный резистор 11 прикладывается к ее обмотке возбуждения, подключенной к выходу устройства 2, 3. Происходит возбуждение в неуправляемом режиме. По достижению в последовательной цепочке 7,8,9 уровня стабилизация стабилитрона 8, схема переходит в управляемый режим - режим регулирования. Он обеспечивается тактовым перемагничиванием сердечника дросселя насыщения 5 по частным циклам петли гистерезиса. Причем параметры каждого частного цикла связаны с величиной амплитудного значения приложенного напряжения. Чем короче цикл, тем больше длительность импульса управления тиристорами 13 и 4. С ростом амплитуды приложенного напряжения частные циклы удлиняются при смещении их с предельной петлей гистерезиса тиристоры запираются. 6813 Упорядник В.Радченко Замовлення 646 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 25J555, ГСП, КиТв-53, Львівська пл„ 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
