Магнітна система електричної машини постійного струму

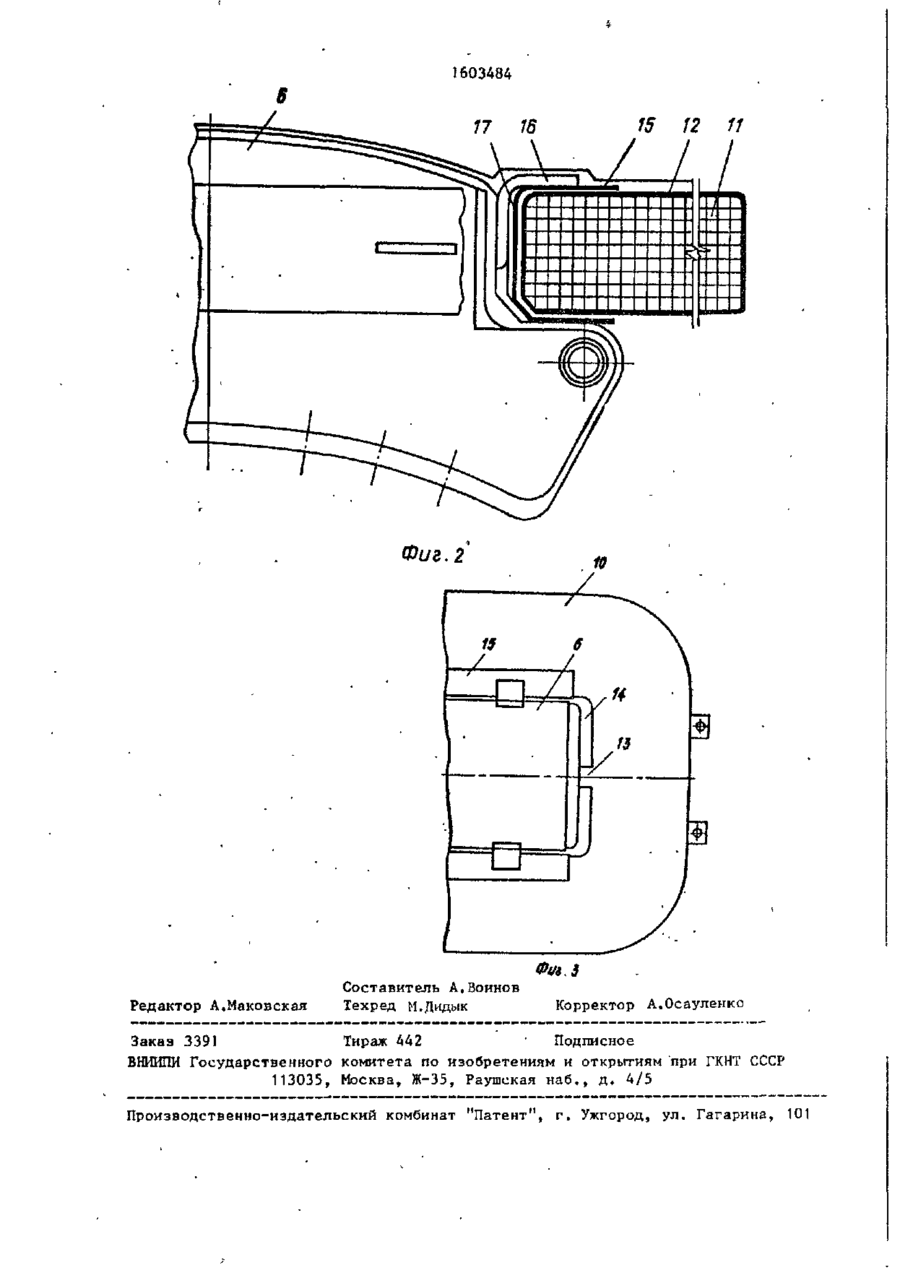

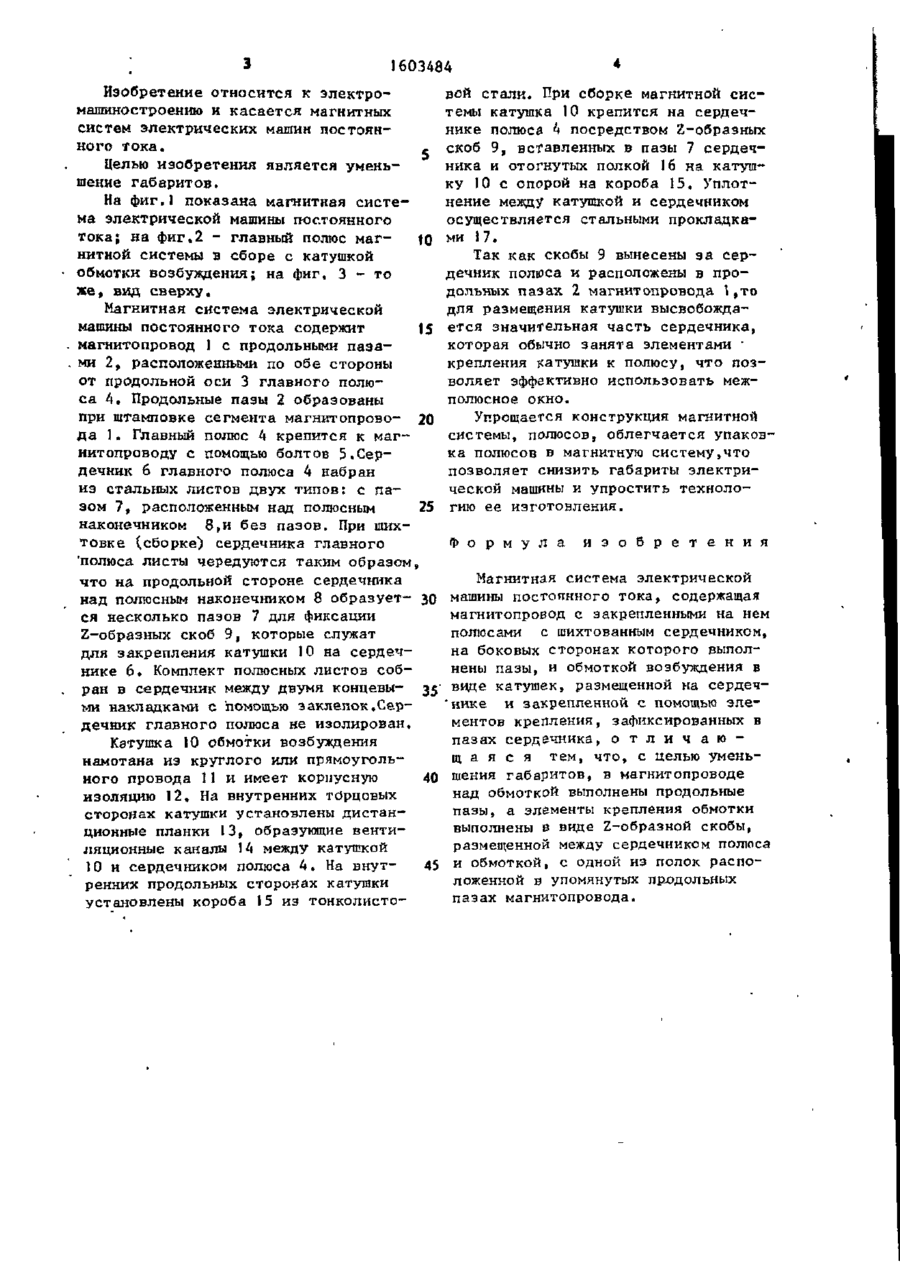

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 Н 02 К 3/52 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ ССОР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ t (21) 4606881/24-07 (22) 21.11.83 (46) 30.10.90.Бюл. № 40 (71) Научно-исследовательский проектно-конструкторский и технологический институт тяжелого электромашиностроения Харьковского завода "Электротяжмаш" им.В.И.Ленина (72) Э.А.Флоринский и Г.Б,Луполовер (53) 621.313.713 (038.8) (56) Авторское свидетельство СССР « 1064376, кл. Н 02 К 1/14, 1983. , * Авторское свидетельство СССР В1 554593, кл. Н 02 К 3/52, 1977. (54) МАГНИТНАЯ СИСТЕМА ЭЛЕКТРИЧЕСКОЙ МАШИНЫ ПОСТОЯННОГО ТОКА (57) Изобретение относится к электромашиностроению и касается магнит Фиг 7 ных систем электрических машин постоянного тока. Целью изобретения является уменьшение габаритов.Магнитная система электрической машины постоянного тока содержит магнитопровод 1 с продольными пазами 2. Сердечник 6 главного полюса 4 набран из стальных листов двух типов: с пазом 7 и без пазов. При сборке магнитной системы катушка 10 крепится на сердечнике полюса 4 посредством Z-образных скоб 9, вставленных в пазы 7 сердечника и отогнутых полкой на катушку !0 с опорой на короба. Благодаря этому высвобождается значительная часть сердечника,упрощаетея конструкция магнитной системы и снижаются ее габариты. 3 ил. 1603484 Изобретение относится к электромашиностроению и касается магнитных систем электрических машин постоянного тока. . Целью изобретения является уменьшение габаритов. На фиг.1 показана магнитная система электрической машины постоянного тока; на фиг.2 - главный полюс магto нитной системы в сборе с катушкой обмотки возбуждения; на фиг. 3 - то же, вид сверху. Магнитная система электрической машины постоянного тока содержит 15 магнитопровод 1 с продольными пазами 2, расположенными по обе стороны от продольной оси 3 главного полюса А. Продольные пазы 2 образованы при штамповке сегмента магнитопрово- 20 да 1. Главный полюс 4 крепится к магнитопроводу с помощью болтов 5.Сердечник 6 главного полюса 4 набран из стальных листов двух типов: с пазом 7, расположенным над полюсным 25 наконечником 8,и без пазов. При шихтовке (сборке) сердечника главного 'полюса листы чередуются таким образом, что на продольной стороне сердечника над полюсным наконечником 8 образуется несколько пазов 7 для фиксации Z-образных скоб 9, которые служат для закрепления катушки 10 на сердечнике 6 . Комплект полюсных листов собран в сердечник между двумя концевыми накладками с помощью заклепок,Сердечник главного полюса не изолирован. Катушка 10 обмотки возбуждения намотана из круглого или прямоугольного провода 11 и имеет корпусную изоляцию 12. На внутренних торцовых сторонах катушки установлены дистанционные планки 13, образующие вентиляционные каналы 14 между катушкой 10 и сердечником полюса 4 . На внутренних продольных сторонах катушки установлены короба 15 из тонколисто вой стали. При сборке магнитной системы катушка 10 крепится на сердечнике полюса 4 посредством Z-образных скоб 9, вставленных в пазы 7 сердечника и отогнутых полкой 16 на катушку 10 с опорой на короба 15. Уплотнение между катушкой и сердечником осуществляется стальными прокладками 17. Так как скобы 9 вынесены за сердечник полюса и расположены в продольных пазах 2 магнитопровода \,то для размещения катушки высвобождается значительная часть сердечника, которая обычно занята элементами • крепления катушки к полюсу, что позволяет эффективно использовать межполюсное окно. Упрощается конструкция магнитной системы, полюсов, облегчается упаковка полюсов в магнитную систему,что позволяет снизить габариты электрической машины и упростить технологию ее изготовления. Ф о р м у л а и з о б р е т е н и я Магнитная система электрической 30 машины постоянного тока, содержащая магнитопровод с закрепленными на нем полюсами с шихтованным сердечником, на боковых сторонах которого выполнены пазы, и обмоткой возбуждения в 35' виде катушек, размещенной на сердечнике и закрепленной с помощью элементов крепления, зафиксированных в пазах сердечника, о т л и ч а ю щ а я с я тем, что, с целью умень40 шения габаритов, в магнитопроводе над обмоткой выполнены продольные пазы, а элементы крепления обмотки выполнены в виде Z-образной скобы, размещенной между сердечником полюса 45 и обмоткой, с одной из полок расположенной в упомянутых продольных пазах магнитопровода. 1603484 15 12 11 Фиг. 2 15 н t3 Редактор А.Маковская Составитель А.Воинов Техред М.Дидык Корректор А.Осауленко Заказ 339I Тираж 442 ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
