Пристрій для індикації полярності та роду струму

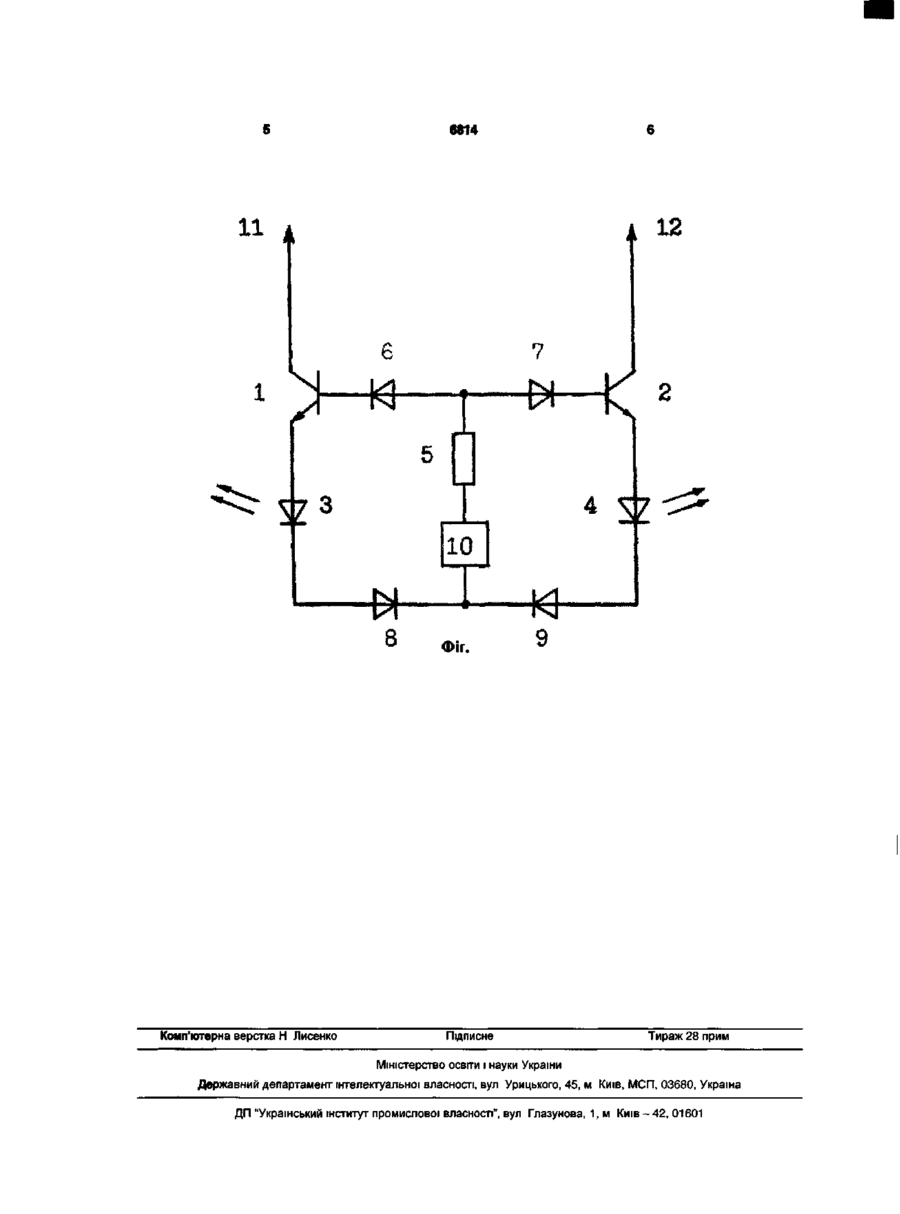

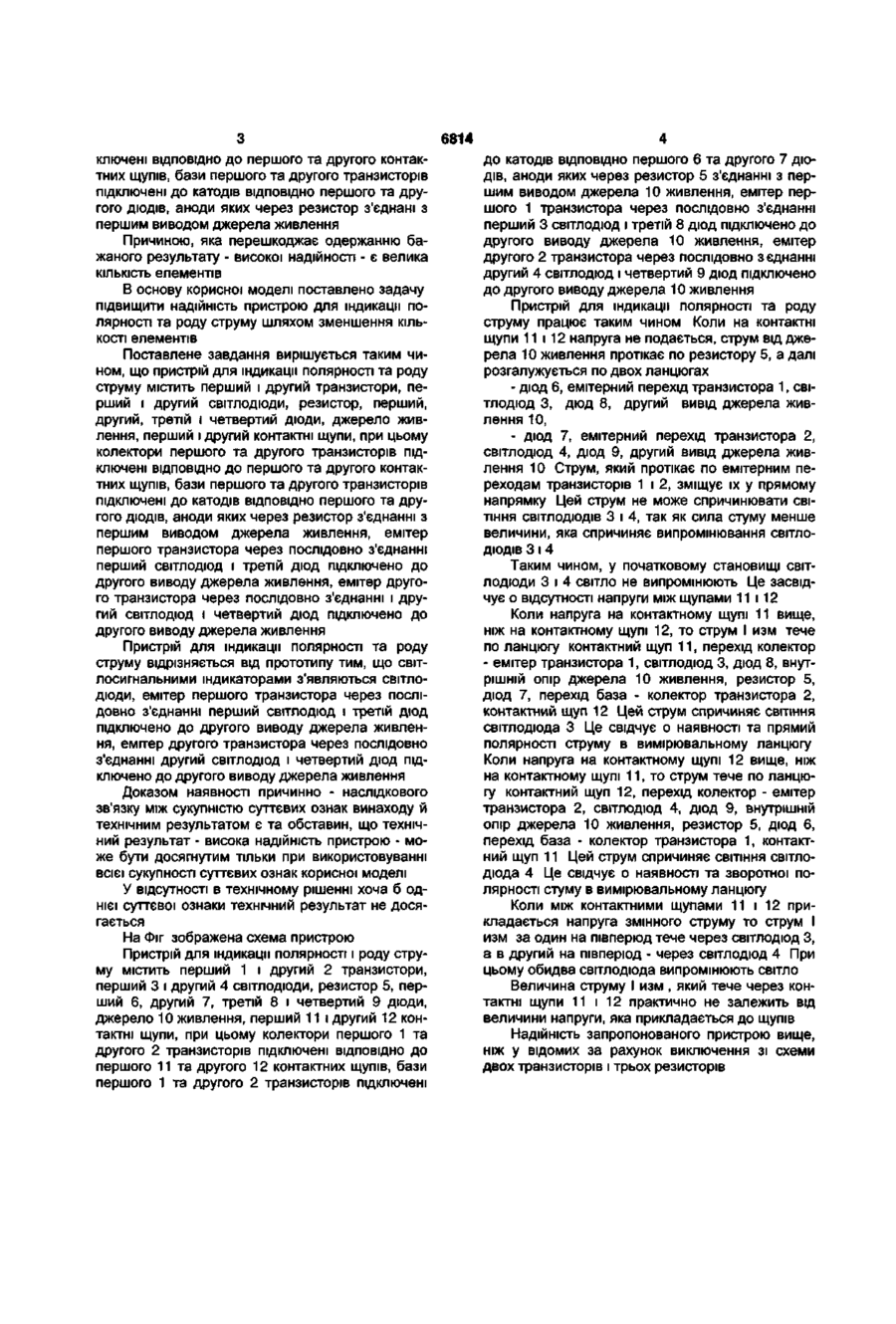

Пристрій для індикації полярності та роду струму, який містить перший і другий транзистори, перший і другий світлосигнальні індикатори, резистор, перший, другий, третій і четвертий діоди, джерело живлення, перший і другий контактні щупи, при цьому колектори першого та другого транзисторів підключені відповідно до першого та другого контактних щупів, бази першого та другого транзисторів підключені до катодів відповідно першого та другого діодів, аноди яких через резистор з'єднані з першим виводом джерела живлення, який відрізняється тим, що світлосигнальними індикаторами є світлодіоди, емітер першого транзистора через послідовно з'єднані перший світлодіод і третій діод підключено до другого виводу джерела живлення, емітер другого транзистора через послідовно з'єднані другий світлодіод і четвертий діод підключено до другого виводу джерела живлення. Корисна модель належить до електротехніки та може використовуватись у приладах автоматики та вимірювальної техніки. Існує відомий пристрій [див. а. с. СРСР № 1524009, кл. G01R19/14], який містить перший, другий, третій і четвертий транзистори, перший і другий світлосигнальні індикатори, перший, другий, третій і четвертий резистори, діод, джерело живлення, перший і другий контактні щупи. Недолік цього пристрою - низька надійність. Найбільш близьким до передбачуваної корисної моделі є пристрій [див. патент України № 43653А, кл. 7G01R19/14], який містить перший, другий, третій і четвертий транзистори, перший і другий світлосигнальні індикатори, перший, другий, третій і четвертий резистори, перший, другий, третій і четвертий діоди, джерело живлення, перший і другий контактні щупи, при цьому колектори першого і другого транзисторів відповідно через перший і другий світлосигнальні індикатори з'єднанні з першим полюсом джерела живлення та першим виводом першого резистора, емітери цих транзисторів підключено до другого полюса джерела живлення, базу першого транзистора з'єднано з емітером третього транзистора та через другий резистор підключено до другого полюса джерела живлення, базу другого транзистора з'єднано з емітером четвертого транзистора та через третій резистор підключено до другого полюса джерела живлення, колектори третього та четвертого транзисторів підключені відповідно до першого та другого контактних щупів, катод першого діода через четвертий резистор з'єднано з другим полюсом джерела живлення, а анод цього діода з'єднано з катодом четвертого діода, аноди другого, третього та четвертого діодів з'єднанні між собою та підключені до другого виводу першого резистора, катоди другого та третього діодів з'єднанні відповідно з базами третього та четвертого транзисторів. Недолік цього пристрою - низька надійність. Ознаками прототипу, які збіжні зі суттєвими ознаками корисної моделі, яка заявляється, є: перший і другий транзистори, перший і другий світлосигнальні індикатори, резистор, перший, другий, третій і четвертий діоди, джерело живлення, перший і другий контактні щупи, при цьому колектори першого та другого транзисторів під (22)26.11.2004 00 CD о> 6814 ключені ВІДПОВІДНО до першого та другого контактних щупів, бази першого та другого транзисторів підключені до катодів ВІДПОВІДНО першого та другого ДІОДІВ, аноди яких через резистор з'єднані з першим виводом джерела живлення Причиною, яка перешкоджає одержанню бажаного результату - високої надійності - є велика КІЛЬКІСТЬ елементів В основу корисної моделі поставлено задачу підвищити надійність пристрою для індикації полярності та роду струму шляхом зменшення КІЛЬКОСТІ елементів Поставлене завдання вирішується таким чином, що пристрій для індикації полярності та роду струму містить перший і другий транзистори, перший і другий світлодюди, резистор, перший, другий, третій і четвертий діоди, джерело живлення, перший і другий контактні щупи, при цьому колектори першого та другого транзисторів підключені ВІДПОВІДНО до першого та другого контактних щупів, бази першого та другого транзисторів підключені до катодів ВІДПОВІДНО першого та другого ДІОДІВ, аноди яких через резистор з'єднанні з першим виводом джерела живлення, емітер першого транзистора через послідовно з'єднанні перший світлодюд і третій діод підключено до другого виводу джерела живлення, емітер другого транзистора через послідовно з'єднанні і другий світлодюд і четвертий діод підключено до другого виводу джерела живлення Пристрій для індикації полярності та роду струму відрізняється від прототипу тим, що світлосигнальними індикаторами з'являються світлодюди, емітер першого транзистора через послідовно з'єднанні перший світлодюд і третій діод підключено до другого виводу джерела живлення, емітер другого транзистора через послідовно з'єднанні другий світлодюд і четвертий діод підключено до другого виводу джерела живлення Доказом наявності причинно - наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставин, що технічний результат - висока надійність пристрою - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі У відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На Фіг зображена схема пристрою Пристрій для індикації полярності і роду струму містить перший 1 і другий 2 транзистори, перший 3 і другий 4 світлодюди, резистор 5, перший 6, другий 7, третій 8 і четвертий 9 діоди, джерело 10 живлення, перший 11 і другий 12 контактні щупи, при цьому колектори першого 1 та другого 2 транзисторів підключені ВІДПОВІДНО ДО першого 11 та другого 12 контактних щупів, бази першого 1 та другого 2 транзисторів підключені до катодів ВІДПОВІДНО першого 6 та другого 7 ДІОДІВ, аноди яких через резистор 5 з'єднанні з першим виводом джерела 10 живлення, емітер першого 1 транзистора через послідовно з'єднанні перший 3 світлодюд і третій 8 діод підключено до другого виводу джерела 10 живлення, емітер другого 2 транзистора через послідовно з єднанні другий 4 світлодюд і четвертий 9 діод підключено до другого виводу джерела 10 живлення Пристрій для індикації полярності та роду струму працює таким чином Коли на контактні щупи 11 і 12 напруга не подається, струм від джерела 10 живлення протікає по резистору 5, а далі розгалужується по двох ланцюгах - діод 6, емітерний перехід транзистора 1, світлодюд 3, діод 8, другий вивід джерела живлення 10, - діод 7, емітерний перехід транзистора 2, світлодюд 4, діод 9, другий вивід джерела живлення 10 Струм, який протікає по емітерним переходам транзисторів 1 і 2, зміщує їх у прямому напрямку Цей струм не може спричинювати СВІТІННЯ СВПТЮДЮДІВ 3 і 4, так як сила стуму менше величини, яка спричиняє випромінювання світлодюдів 3 і 4 Таким чином, у початковому становищі світлодюди 3 і 4 світло не випромінюють Це засвідчує о відсутності напруги між щупами 11 112 Коли напруга на контактному щупі 11 вище, ніж на контактному щупі 12, то струм І изм тече по ланцюгу контактний щуп 11, перехід колектор - емітер транзистора 1, світлодюд 3, діод 8, внутрішній опір джерела 10 живлення, резистор 5, діод 7, перехід база - колектор транзистора 2, контактний щуп 12 Цей струм спричиняє СВІТІННЯ світлодюда 3 Це свідчує о наявності та прямий полярності струму в вимірювальному ланцюгу Коли напруга на контактному щупі 12 вище, ніж на контактному щупі 11, то струм тече по ланцюгу контактний щуп 12, перехід колектор - емітер транзистора 2, світлодюд 4, діод 9, внутрішній опір джерела 10 живлення, резистор 5, діод 6, перехід база - колектор транзистора 1, контактний щуп 11 Цей струм спричиняє СВІТІННЯ світлодюда 4 Це свідчує о наявності та зворотної полярності стуму в вимірювальному ланцюгу Коли між контактними щупами 11 і 12 прикладається напруга змінного струму то струм І изм за один на півперюд тече через світлодюд З, а в другий на півперюд - через світлодюд 4 При цьому обидва світлодюда випромінюють світло Величина струму І изм , який тече через контактні щупи 11 і 12 практично не залежить від величини напруги, яка прикладається до щупів Надійність запропонованого пристрою вище, ніж у відомих за рахунок виключення зі схеми двох транзисторів і трьох резисторів 6814 11 1 Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
