Поліізоціанатна композиція для просочування бетону і спосіб просочування бетону

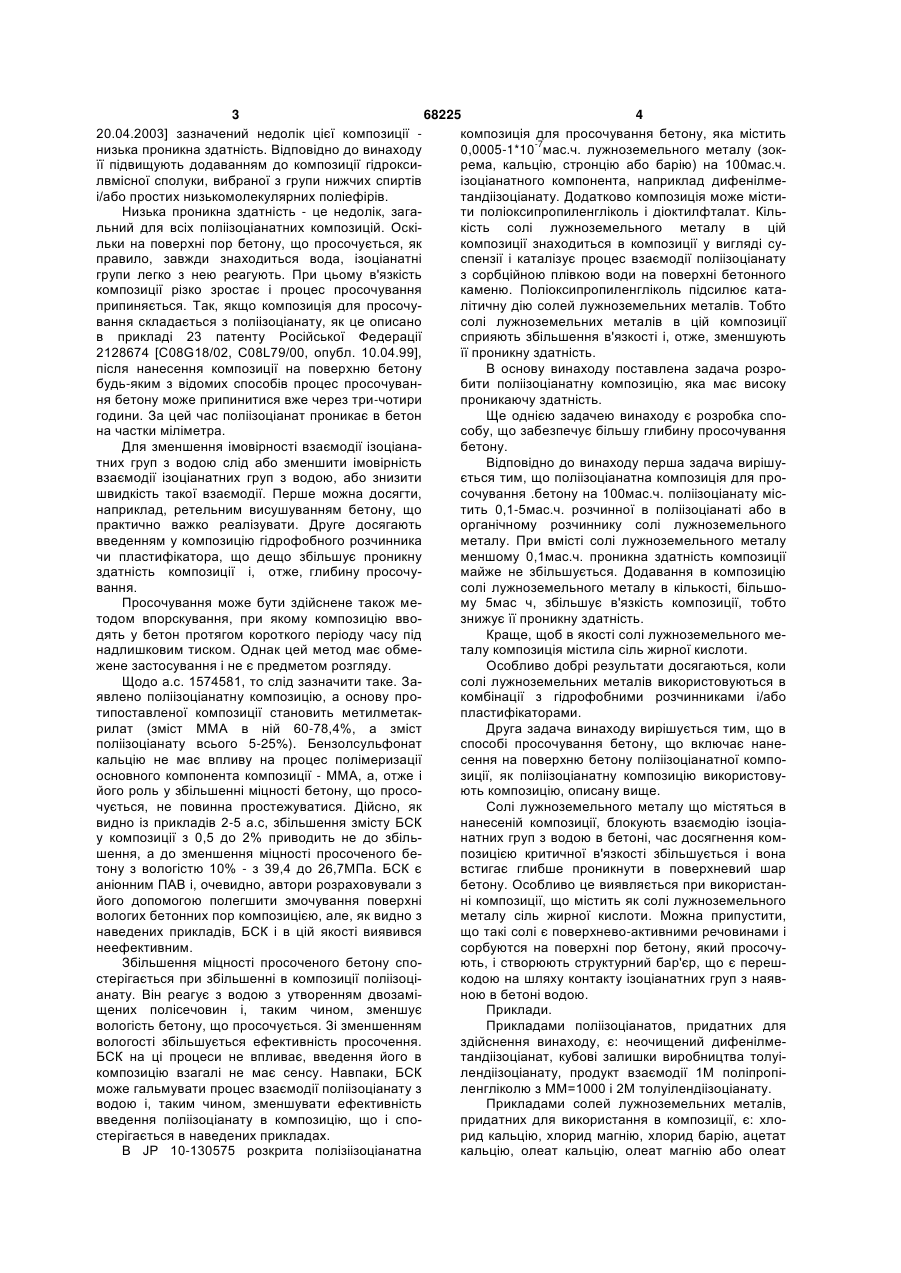

1. Поліізоціанатна композиція для просочування бетону, що містить сіль лужноземельного металу, яка відрізняється тим, що вона містить C2 2 (19) 1 3 68225 4 20.04.2003] зазначений недолік цієї композиції композиція для просочування бетону, яка містить низька проникна здатність. Відповідно до винаходу 0,0005-1*10-7мас.ч. лужноземельного металу (зокїї підвищують додаванням до композиції гідроксирема, кальцію, стронцію або барію) на 100мас.ч. лвмісної сполуки, вибраної з групи нижчих спиртів ізоціанатного компонента, наприклад дифенілмеі/або простих низькомолекулярних поліефірів. тандіізоціанату. Додатково композиція може містиНизька проникна здатність - це недолік, загати поліоксипропиленгліколь і діоктилфталат. Кільльний для всіх поліізоціанатних композицій. Оскікість солі лужноземельного металу в цій льки на поверхні пор бетону, що просочується, як композиції знаходиться в композиції у вигляді суправило, завжди знаходиться вода, ізоціанатні спензії і каталізує процес взаємодії поліізоціанату групи легко з нею реагують. При цьому в'язкість з сорбційною плівкою води на поверхні бетонного композиції різко зростає і процес просочування каменю. Поліоксипропиленгліколь підсилює катаприпиняється. Так, якщо композиція для просочулітичну дію солей лужноземельних металів. Тобто вання складається з поліізоціанату, як це описано солі лужноземельних металів в цій композиції в прикладі 23 патенту Російської Федерації сприяють збільшення в'язкості і, отже, зменшують 2128674 [C08G18/02, C08L79/00, опубл. 10.04.99], її проникну здатність. після нанесення композиції на поверхню бетону В основу винаходу поставлена задача розробудь-яким з відомих способів процес просочуванбити поліізоціанатну композицію, яка має високу ня бетону може припинитися вже через три-чотири проникаючу здатність. години. За цей час поліізоціанат проникає в бетон Ще однією задачею винаходу є розробка спона частки міліметра. собу, що забезпечує більшу глибину просочування Для зменшення імовірності взаємодії ізоціанабетону. тних груп з водою слід або зменшити імовірність Відповідно до винаходу перша задача вирішувзаємодії iзоціанатних груп з водою, або знизити ється тим, що поліізоціанатна композиція для прошвидкість такої взаємодії. Перше можна досягти, сочування .бетону на 100мас.ч. поліізоціанату міснаприклад, ретельним висушуванням бетону, що тить 0,1-5мас.ч. розчинної в поліізоціанаті або в практично важко реалізувати. Друге досягають органічному розчиннику солі лужноземельного введенням у композицію гідрофобного розчинника металу. При вмісті солі лужноземельного металу чи пластифікатора, що дещо збільшує проникну меншому 0,1мас.ч. проникна здатність композиції здатність композиції і, отже, глибину просочумайже не збільшується. Додавання в композицію вання. солі лужноземельного металу в кількості, більшоПросочування може бути здійснене також мему 5мас ч, збільшує в'язкість композиції, тобто тодом впорскування, при якому композицію ввознижує її проникну здатність. дять у бетон протягом короткого періоду часу під Краще, щоб в якості солі лужноземельного менадлишковим тиском. Однак цей метод має обметалу композиція містила сіль жирної кислоти. жене застосування і не є предметом розгляду. Особливо добрі результати досягаються, коли Щодо а.с. 1574581, то слід зазначити таке. Засолі лужноземельних металів використовуються в явлено поліізоціанатну композицію, а основу прокомбінації з гідрофобними розчинниками і/або типоставленої композиції становить метилметакпластифікаторами. рилат (зміст ММА в ній 60-78,4%, а зміст Друга задача винаходу вирішується тим, що в поліізоціанату всього 5-25%). Бензолсульфонат способі просочування бетону, що включає нанекальцію не має впливу на процес полімеризації сення на поверхню бетону поліізоціанатної компоосновного компонента композиції - ММА, а, отже і зиції, як поліізоціанатну композицію використовуйого роль у збільшенні міцності бетону, що просоють композицію, описану вище. чується, не повинна простежуватися. Дійсно, як Солі лужноземельного металу що містяться в видно із прикладів 2-5 а.с, збільшення змісту БСК нанесеній композиції, блокують взаємодію ізоціау композиції з 0,5 до 2% приводить не до збільнатних груп з водою в бетоні, час досягнення комшення, а до зменшення міцності просоченого бепозицією критичної в'язкості збільшується і вона тону з вологістю 10% - з 39,4 до 26,7МПа. БСК є встигає глибше проникнути в поверхневий шар аніонним ПАВ і, очевидно, автори розраховували з бетону. Особливо це виявляється при використанйого допомогою полегшити змочування поверхні ні композиції, що містить як солі лужноземельного вологих бетонних пор композицією, але, як видно з металу сіль жирної кислоти. Можна припустити, наведених прикладів, БСК і в цій якості виявився що такі солі є поверхнево-активними речовинами і неефективним. сорбуются на поверхні пор бетону, який просочуЗбільшення міцності просоченого бетону споють, і створюють структурний бар'єр, що є перешстерігається при збільшенні в композиції поліізоцікодою на шляху контакту ізоціанатних груп з наяванату. Він реагує з водою з утворенням двозаміною в бетоні водою. щених полісечовин і, таким чином, зменшує Приклади. вологість бетону, що просочується. Зі зменшенням Прикладами поліізоціанатов, придатних для вологості збільшується ефективність просочення. здійснення винаходу, є: неочищений дифенілмеБСК на ці процеси не впливає, введення його в тандіізоціанат, кубові залишки виробництва толуікомпозицію взагалі не має сенсу. Навпаки, БСК лендіізоціанату, продукт взаємодії 1М поліпропіможе гальмувати процес взаємодії поліізоціанату з ленгліколю з ММ=1000 і 2М толуілендіізоціанату. водою і, таким чином, зменшувати ефективність Прикладами солей лужноземельних металів, введення поліізоціанату в композицію, що і спопридатних для використання в композиції, є: хлостерігається в наведених прикладах. рид кальцію, хлорид магнію, хлорид барію, ацетат Β JP 10-130575 розкрита полізіізоціанатна кальцію, олеат кальцію, олеат магнію або олеат 5 68225 6 барію. вали до композиції. Оскільки ацетон і спирт викоПрикладами гідрофобних розчинників, придаристовувалися в незначних кількостях і їхня наявтних для використання в композиції, є: толуол, ність не впливала на властивості композиції, у ксилол. прикладах вони не зазначені. Прикладами гідрофобних пластифікаторів, Досліджувалася глибина просочування. Для придатних для використання в композиції, є: дібуцього використовувалися стовпчики з бетону діатилфталат, діоктилфталат, трикрезилфосфат. метром 1см з пористістю 4% і вологістю 5%. На Можуть бути використані й інші відомі фахіввипробовуваний стовпчик надягали гумову трубку і цям у цій області речовини, що відносяться до ставили його вертикально. У відрізок трубки, що зазначених груп речовин. виступає над поверхнею стовпчика, шаром 1см У таблиці приведені приклади композицій, що наливали приготовлену композицію, зверху трубку були піддані випробуванням при просочуванні безакривали металевим диском. Експерименти протону. Композицію готували безпосередньо перед водилися при температурі 20°С. Через три доби випробуванням. Солі жирних кислот розчиняли залишок композиції, що не просочився, із трубки безпосередньо в композиції. Солі інших кислот зливали і визначали глибину просочування. Репопередньо розчиняли в невеликій кількості роззультати вимірів наведені в четвертому стовпчику чинника - ацетоні, спирті або толуолі, і потім додатаблиці. Таблиця Інгредієнти композиції 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Неочищений діфенілметандіізоціанат Неочищений діфенілметандіізоціанат Толуол Неочищений діфенілметандіізоціанат Дібутилфталат Неочищений діфенілметандіізоціанат Трикрезилфосфат Неочищений діфенілметандіізоціанат Хлорид натрію Неочищений діфенілметандіізоціанат Хлорид кальцію Неочищений діфенілметандіізоціанат Ацетат кальцію Неочищений діфенілметандіізоціанат Хлорид магнію Неочищений діфенілметандіізоціанат Хлорид барію Неочищений діфенілметандиизоцианат Хлорид магнію Толуол Неочищений діфенілметандиизоцианат Хлорид магнію Ксилол Діоктилфталат Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандіізоціанат Олеат магнію Неочищений діфенілметандиизоцианат Олеат магнію Діоктилфталат Кільк., мас. частин Глибина просочування, мм 100 100 100 100 20 100 100 100 1 100 1 100 1 100 1 100 1 100 1 100 100 1 100 20 100 0,1 100 0,5 100 1 100 2 100 3 100 5 100 1 20 0,5 1,5 1 1 0,5 1 1 1 1 2,5 3 1 2,5 3,5 3,5 3 2 5,5 19 20 21 22 23 24 25 26 27 7 68225 Неочищений діфенілметандіізоціанат Олеат магнію Ксилол Неочищений діфенілметандіізоціанат Олеат магнію Ксілол Діоктилфталат Кубові залишки виробництва толуілендіізоціанату Кубові залишки виробництва толуілендіізоціанату Толуол Кубові залишки виробництва толуілендіізоціанату Хлорид магнію Толуол Кубові залишки виробництва толуілендіізоціанату Олеат кальцію Толуол Продукт взаємодії 1М поліпропіленгліколю з ММ=1000 і 2М толуілендіізоціанату Продукт взаємодії ЇМ поліпропіленгліколю з ММ=1000 і 2М толуілендіізоціанату Толуол Продукт взаємодії 1М поліпропіленгліколю з ММ=1000 і 2М толуілендіізоціанату Олеат барію Толуол В таблиці приклади 1-5, 21, 22, 25, 26 наведені для порівняння. З прикладів 1, 21 і 25 видно, що у випадку застосування тільки поліізоціанатів глибина просочування незначна. Додавання солі лужного металу (приклад 5) на глибину просочування не впливає. Як видно з прикладів 2, 3, 4, 22, 26, введення в композицію гідрофобного розчинника або пластифікатора трохи збільшує проник ну здатність композиції і, отже, глибину просочування. З прикладів 6-9 видно, що при введенні в композицію хлоридів і ацетатів лужноземельних металів досягається глибина просочування, порівнянна з тією, яка досягається при введенні гідрофобних розчинників або пластифікаторів. Більш значну глибину просочування досягають при введенні солі жирної кислоти (приклади 13-17). Глибина просочування збільшується, якщо разом з хлоридами й ацетатами лужноземельних металів використовують гідрофобні розчинники і пластифікатори (приклади 10, 11, 23). Найкращі результати досягаються, коли композиція містить солі жирної кислоти і гідрофобні розчинники і пластифікатори (приклади 18, 19, Комп’ютерна верстка О. Гапоненко 8 100 1 20 100 1 100 20 100 100 100 100 1 100 100 1 100 7,5 100 0,5 100 100 2 100 1 100 6 9,5 0 1 2 4 20, 27). Композиція для промислового використання продається в готовому вигляді. При промисловому використанні приготовлену композицію наносили на поверхні бетонних конструкцій і споруд напилюванням, щіткою або валиком. Композиція може застосовуватися як для нанесення на стінки нових, так і при ремонті старих конструкцій або споруд: резервуарів для збереження рідин, бетонних і залізобетонних конструкцій, різних гідротехнічних споруд, приміщень, що знаходяться під впливом вологи, наприклад підвальних, і т.д. Велика глибина проникнення композиції, у тому числі при нанесенні на вологі поверхні, забезпечує одержання великої товщини зміцненого шару і, отже, підвищення корозійної стійкості конструкцій і споруд, а також поліпшення їхнього захисту від проникнення вологи. Слід зазначити, що застосування композиції не обмежується просочуванням бетонних поверхонь. Для фахівця ясно, що вона може використовуватися також для просочування подібних поверхонь, наприклад, цегельної кладки, піщаноцементних покрить підлог і дахів і т.п. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
