Установка для очищення дощових і талих стічних вод

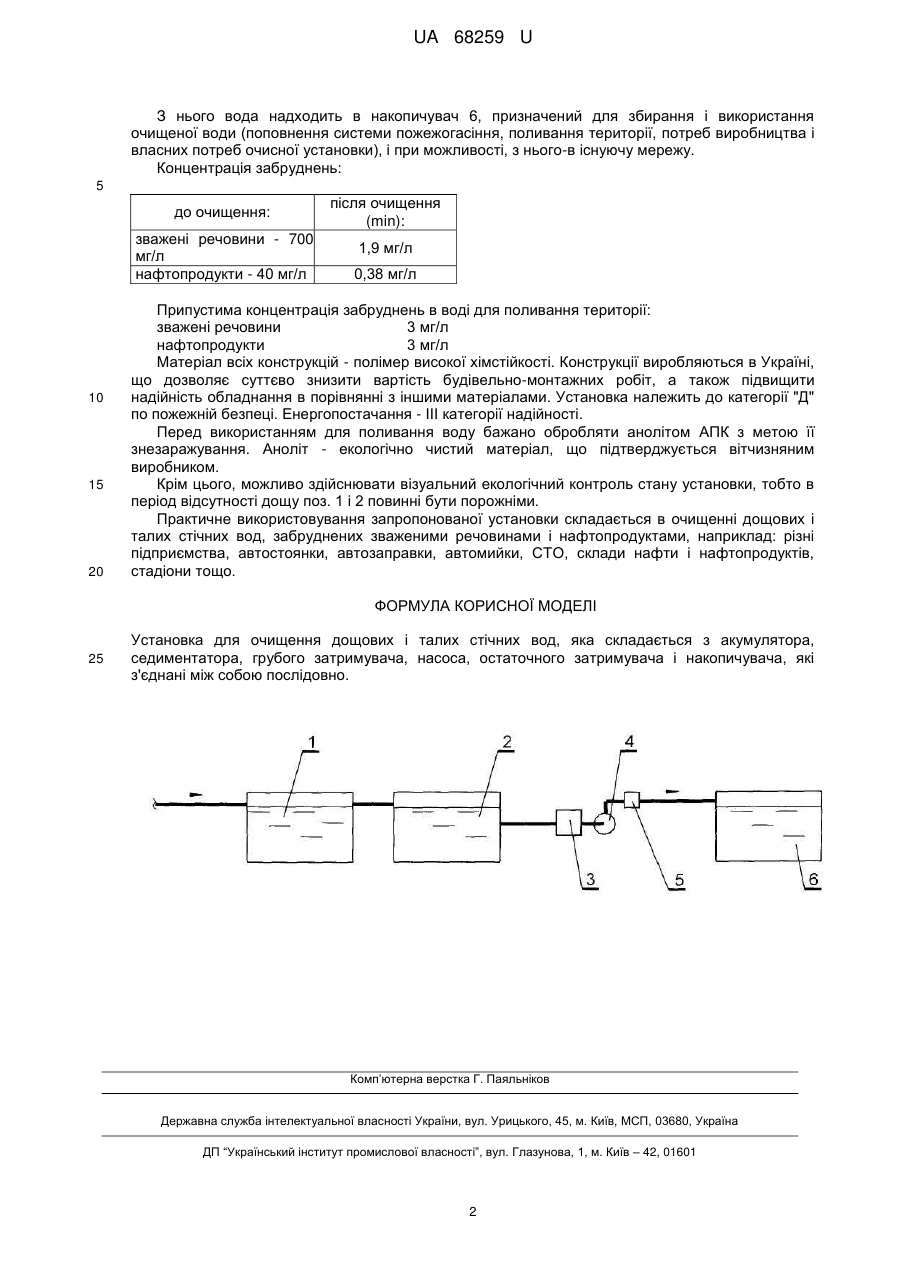

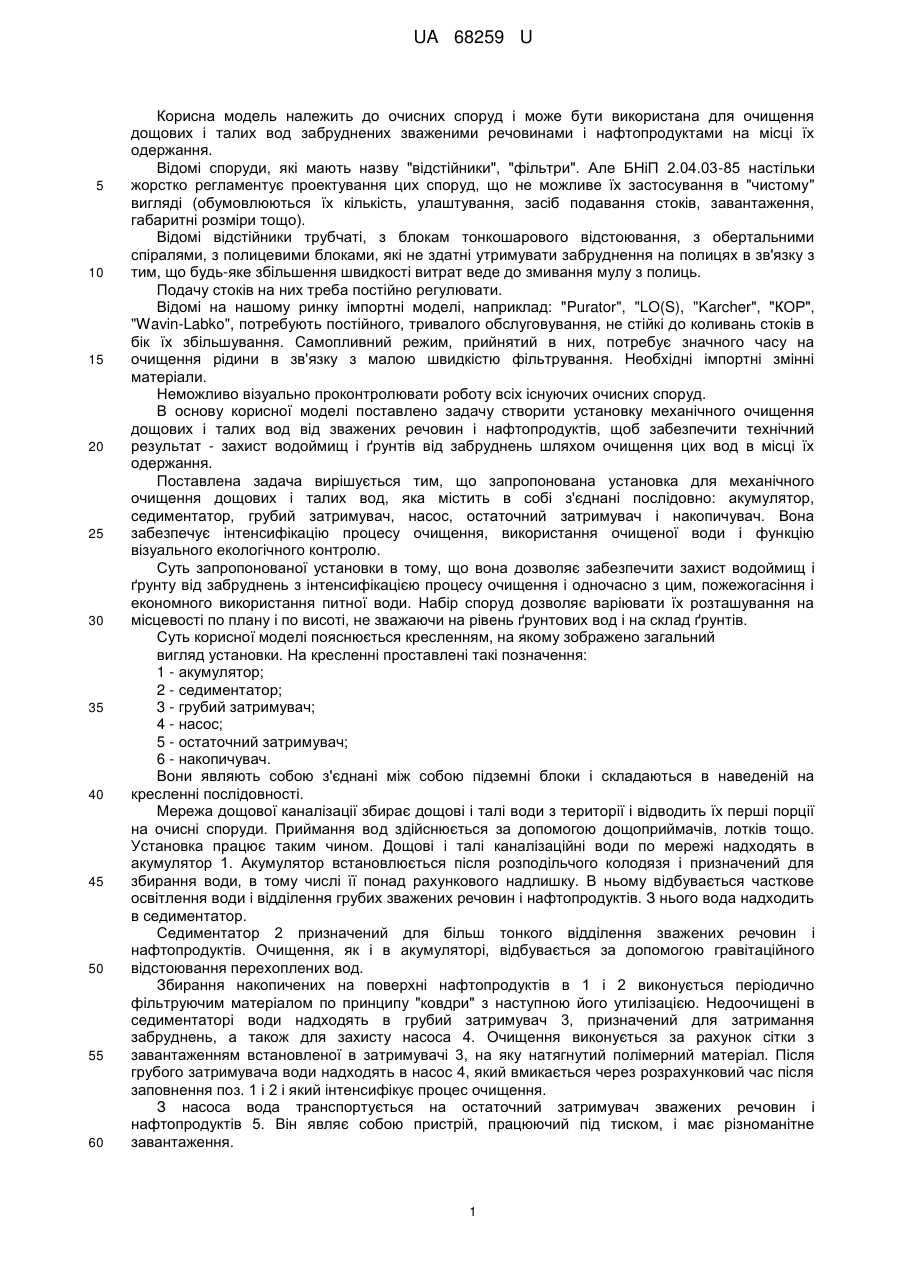

Реферат: UA 68259 U UA 68259 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очисних споруд і може бути використана для очищення дощових і талих вод забруднених зваженими речовинами і нафтопродуктами на місці їх одержання. Відомі споруди, які мають назву "відстійники", "фільтри". Але БНіП 2.04.03-85 настільки жорстко регламентує проектування цих споруд, що не можливе їх застосування в "чистому" вигляді (обумовлюються їх кількість, улаштування, засіб подавання стоків, завантаження, габаритні розміри тощо). Відомі відстійники трубчаті, з блокам тонкошарового відстоювання, з обертальними спіралями, з полицевими блоками, які не здатні утримувати забруднення на полицях в зв'язку з тим, що будь-яке збільшення швидкості витрат веде до змивання мулу з полиць. Подачу стоків на них треба постійно регулювати. Відомі на нашому ринку імпортні моделі, наприклад: "Purator", "LO(S), "Karcher", "КОР", "Wavin-Labko", потребують постійного, тривалого обслуговування, не стійкі до коливань стоків в бік їх збільшування. Самопливний режим, прийнятий в них, потребує значного часу на очищення рідини в зв'язку з малою швидкістю фільтрування. Необхідні імпортні змінні матеріали. Неможливо візуально проконтролювати роботу всіх існуючих очисних споруд. В основу корисної моделі поставлено задачу створити установку механічного очищення дощових і талих вод від зважених речовин і нафтопродуктів, щоб забезпечити технічний результат - захист водоймищ і ґрунтів від забруднень шляхом очищення цих вод в місці їх одержання. Поставлена задача вирішується тим, що запропонована установка для механічного очищення дощових і талих вод, яка містить в собі з'єднані послідовно: акумулятор, седиментатор, грубий затримувач, насос, остаточний затримувач і накопичувач. Вона забезпечує інтенсифікацію процесу очищення, використання очищеної води і функцію візуального екологічного контролю. Суть запропонованої установки в тому, що вона дозволяє забезпечити захист водоймищ і ґрунту від забруднень з інтенсифікацією процесу очищення і одночасно з цим, пожежогасіння і економного використання питної води. Набір споруд дозволяє варіювати їх розташування на місцевості по плану і по висоті, не зважаючи на рівень ґрунтових вод і на склад ґрунтів. Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд установки. На кресленні проставлені такі позначення: 1 - акумулятор; 2 - седиментатор; 3 - грубий затримувач; 4 - насос; 5 - остаточний затримувач; 6 - накопичувач. Вони являють собою з'єднані між собою підземні блоки і складаються в наведеній на кресленні послідовності. Мережа дощової каналізації збирає дощові і талі води з території і відводить їх перші порції на очисні споруди. Приймання вод здійснюється за допомогою дощоприймачів, лотків тощо. Установка працює таким чином. Дощові і талі каналізаційні води по мережі надходять в акумулятор 1. Акумулятор встановлюється після розподільчого колодязя і призначений для збирання води, в тому числі її понад рахункового надлишку. В ньому відбувається часткове освітлення води і відділення грубих зважених речовин і нафтопродуктів. З нього вода надходить в седиментатор. Седиментатор 2 призначений для більш тонкого відділення зважених речовин і нафтопродуктів. Очищення, як і в акумуляторі, відбувається за допомогою гравітаційного відстоювання перехоплених вод. Збирання накопичених на поверхні нафтопродуктів в 1 і 2 виконується періодично фільтруючим матеріалом по принципу "ковдри" з наступною його утилізацією. Недоочищені в седиментаторі води надходять в грубий затримувач 3, призначений для затримання забруднень, а також для захисту насоса 4. Очищення виконується за рахунок сітки з завантаженням встановленої в затримувачі 3, на яку натягнутий полімерний матеріал. Після грубого затримувача води надходять в насос 4, який вмикається через розрахунковий час після заповнення поз. 1 і 2 і який інтенсифікує процес очищення. З насоса вода транспортується на остаточний затримувач зважених речовин і нафтопродуктів 5. Він являє собою пристрій, працюючий під тиском, і має різноманітне завантаження. 1 UA 68259 U З нього вода надходить в накопичувач 6, призначений для збирання і використання очищеної води (поповнення системи пожежогасіння, поливання території, потреб виробництва і власних потреб очисної установки), і при можливості, з нього-в існуючу мережу. Концентрація забруднень: 5 до очищення: зважені речовини - 700 мг/л нафтопродукти - 40 мг/л 10 15 20 після очищення (min): 1,9 мг/л 0,38 мг/л Припустима концентрація забруднень в воді для поливання території: зважені речовини 3 мг/л нафтопродукти 3 мг/л Матеріал всіх конструкцій - полімер високої хімстійкості. Конструкції виробляються в Україні, що дозволяє суттєво знизити вартість будівельно-монтажних робіт, а також підвищити надійність обладнання в порівнянні з іншими матеріалами. Установка належить до категорії "Д" по пожежній безпеці. Енергопостачання - ІІІ категорії надійності. Перед використанням для поливання воду бажано обробляти анолітом АПК з метою її знезаражування. Аноліт - екологічно чистий матеріал, що підтверджується вітчизняним виробником. Крім цього, можливо здійснювати візуальний екологічний контроль стану установки, тобто в період відсутності дощу поз. 1 і 2 повинні бути порожніми. Практичне використовування запропонованої установки складається в очищенні дощових і талих стічних вод, забруднених зваженими речовинами і нафтопродуктами, наприклад: різні підприємства, автостоянки, автозаправки, автомийки, СТО, склади нафти і нафтопродуктів, стадіони тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Установка для очищення дощових і талих стічних вод, яка складається з акумулятора, седиментатора, грубого затримувача, насоса, остаточного затримувача і накопичувача, які з'єднані між собою послідовно. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
