Відвал бульдозера

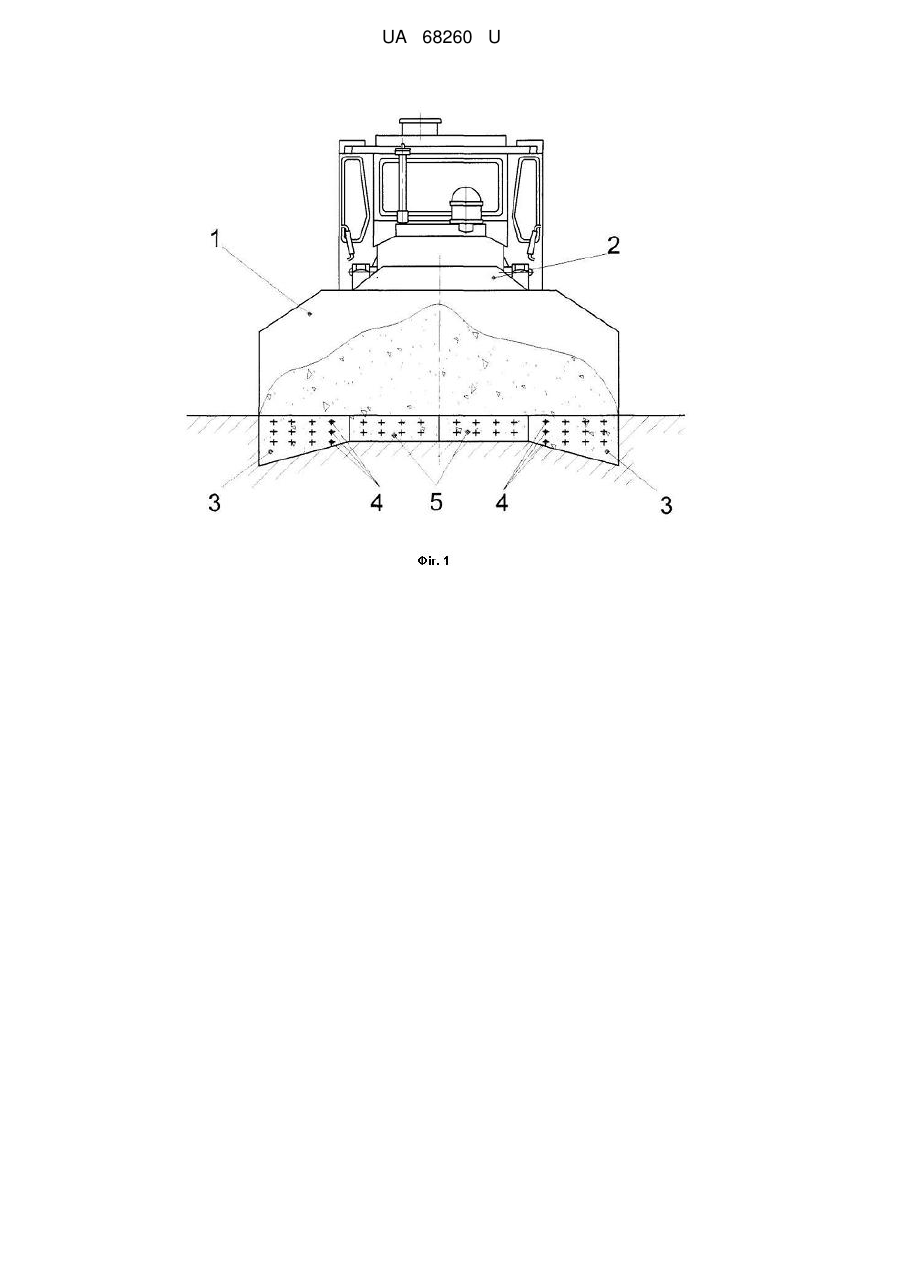

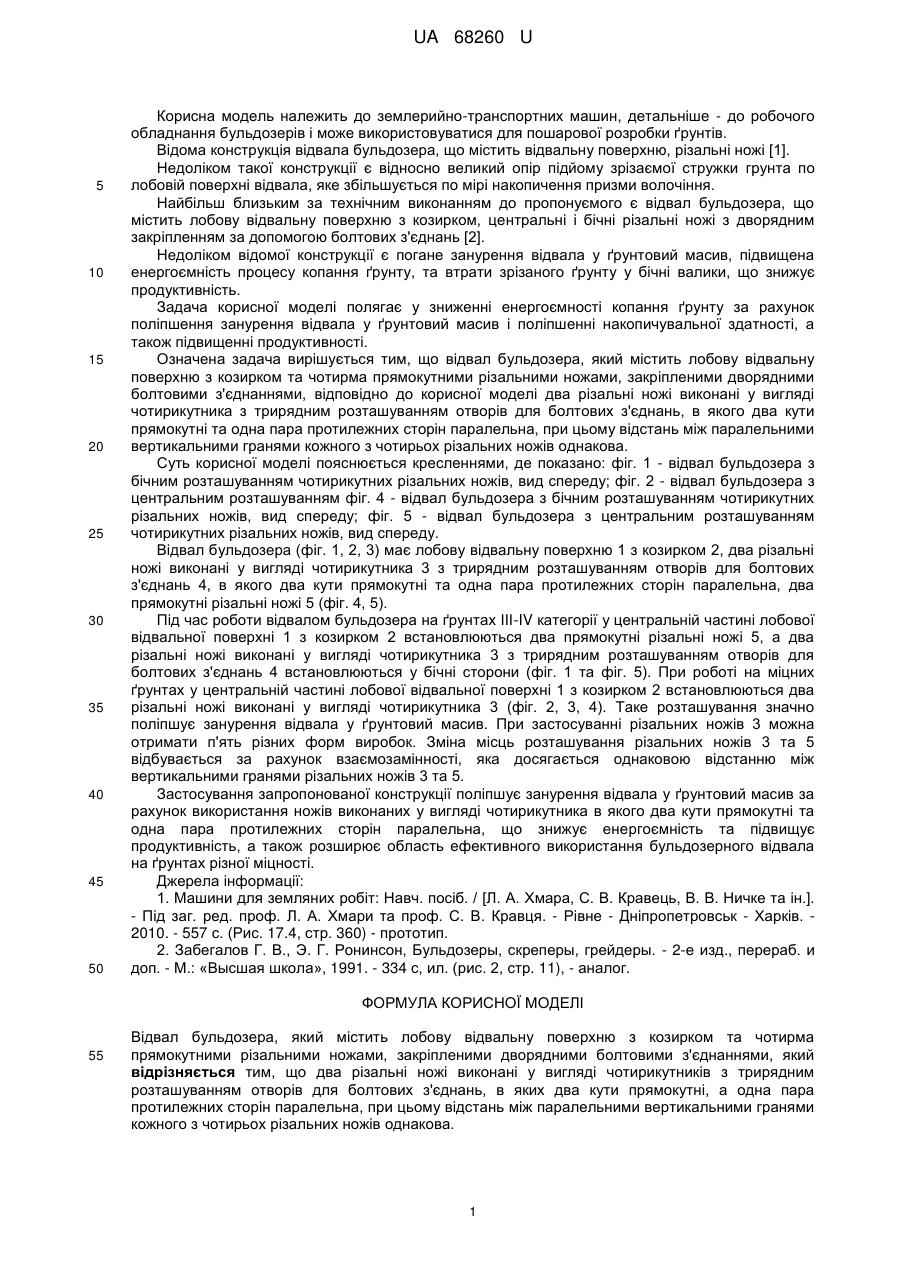

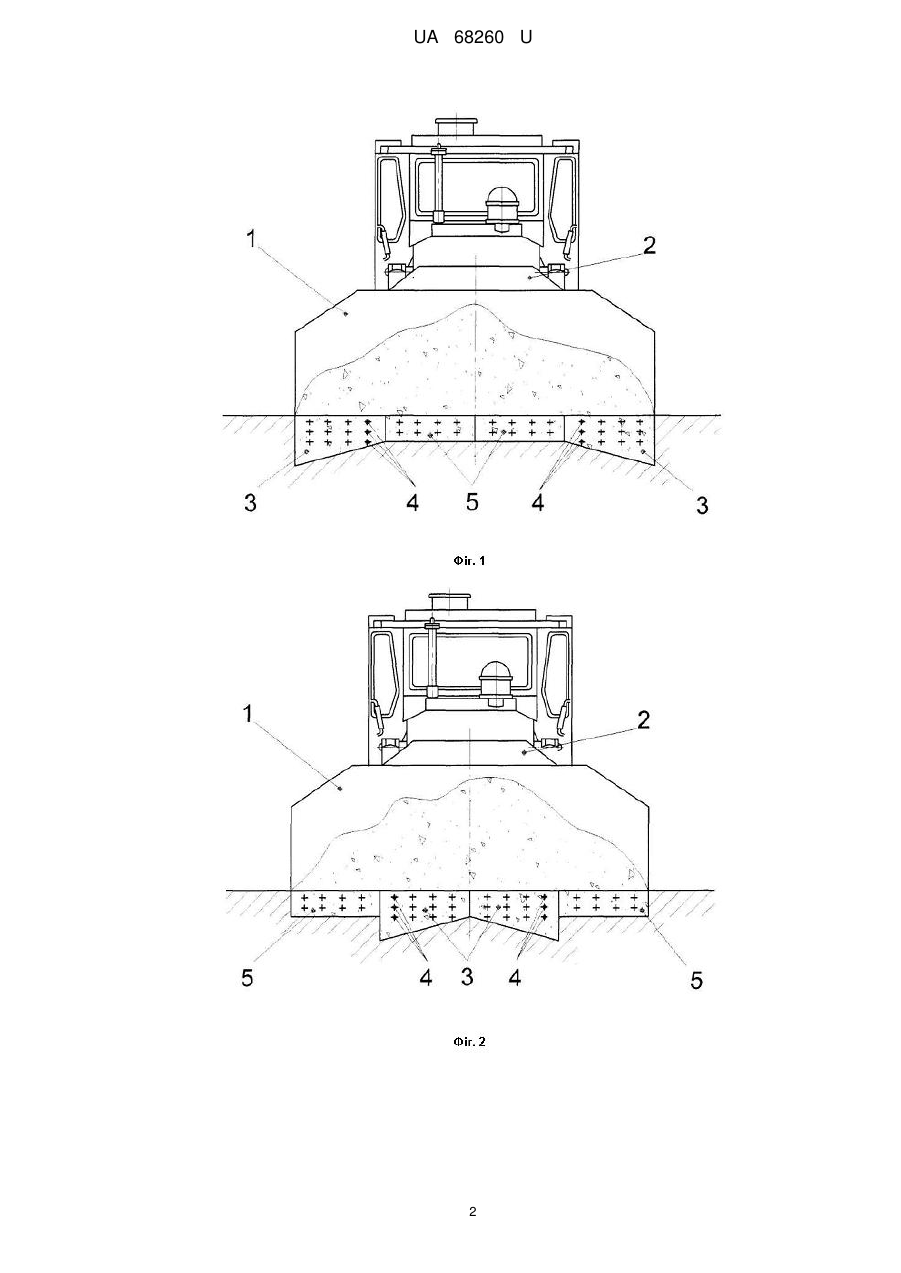

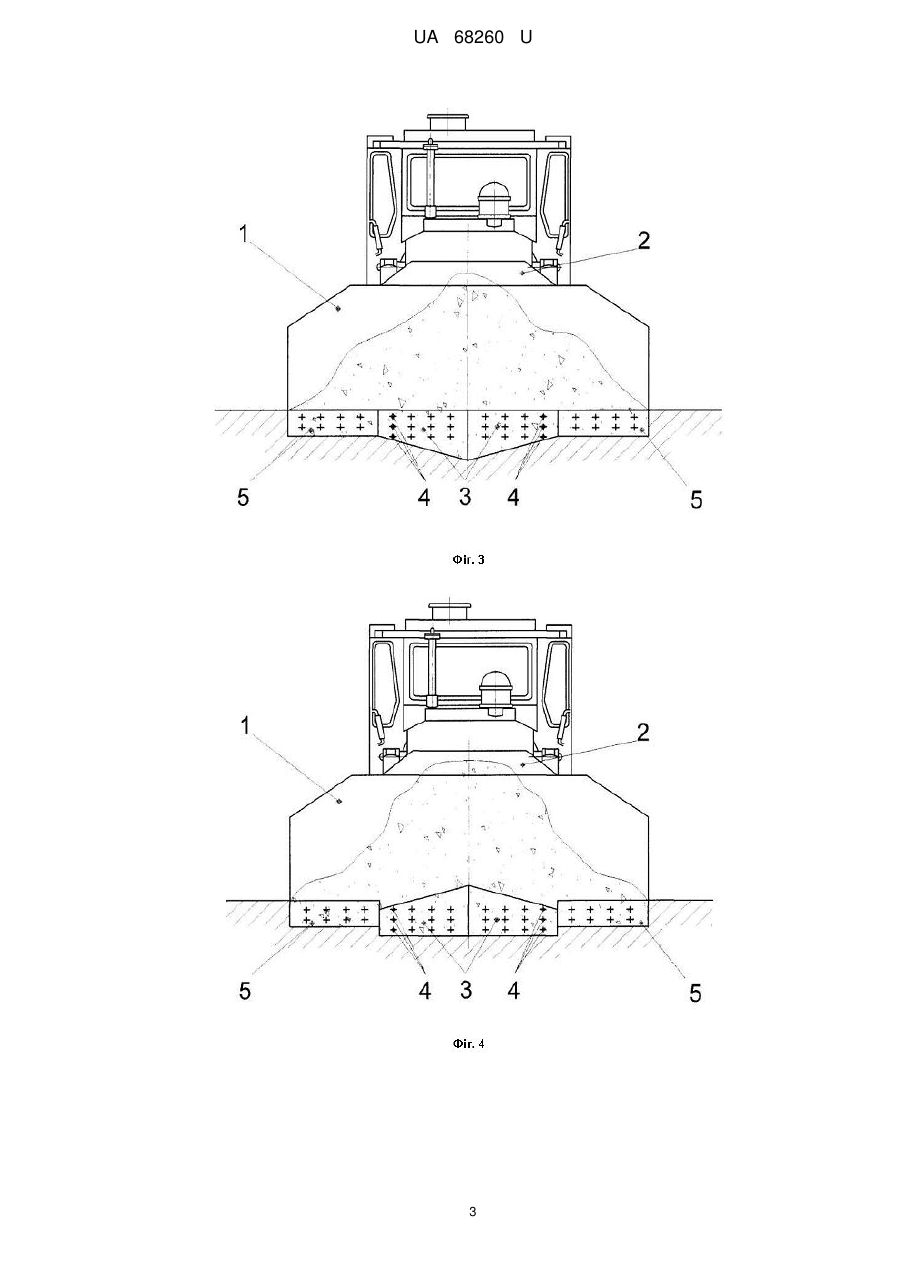

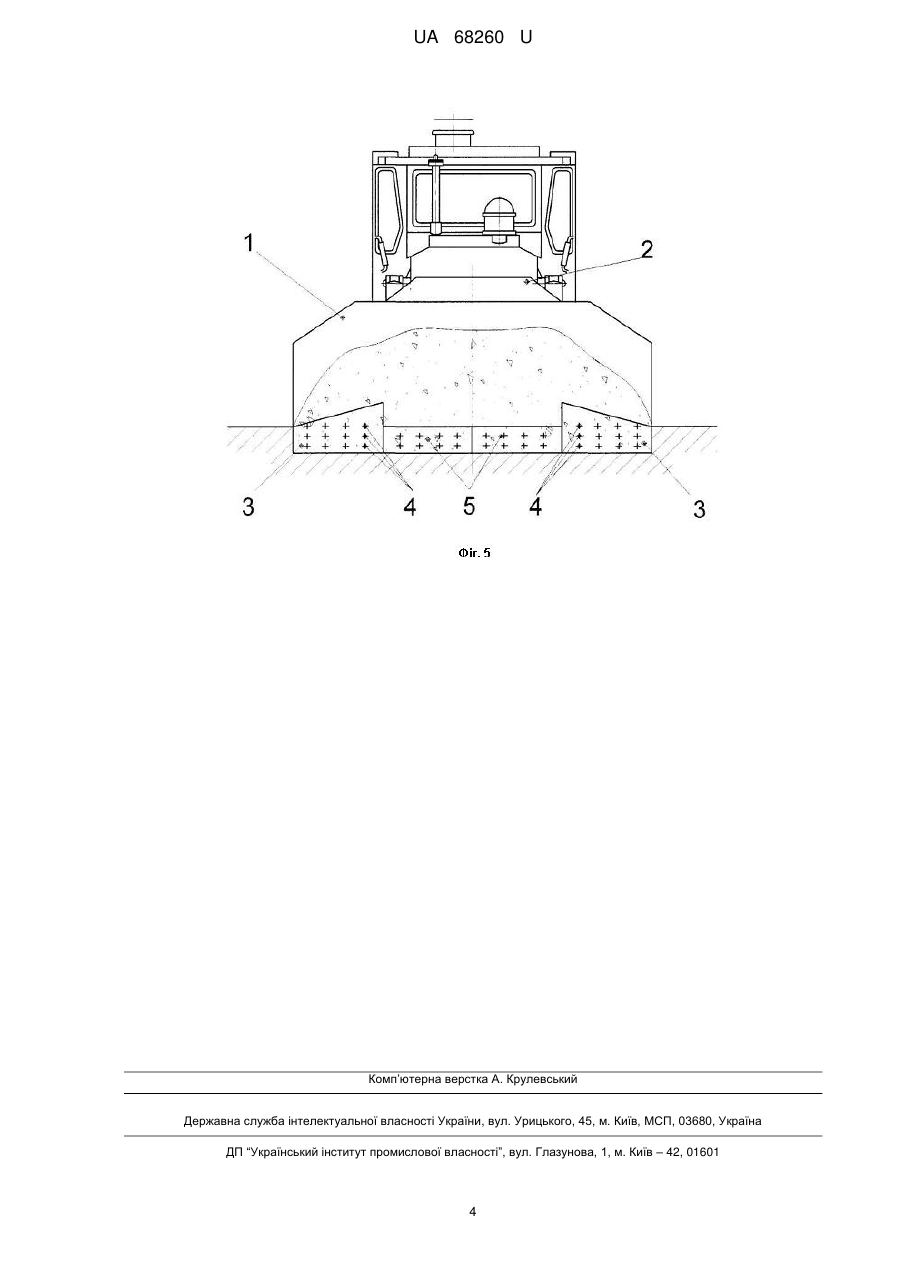

Реферат: Відвал бульдозера містить лобову відвальну поверхню з козирком та чотирма прямокутними різальними ножами, закріпленими дворядними болтовими з'єднаннями. Два різальні ножі виконані у вигляді чотирикутників з трирядним розташуванням отворів для болтових з'єднань, в яких два кути прямокутні, а одна пара протилежних сторін паралельна. Відстань між паралельними вертикальними гранями кожного з чотирьох різальних ножів однакова. UA 68260 U (12) UA 68260 U UA 68260 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийно-транспортних машин, детальніше - до робочого обладнання бульдозерів і може використовуватися для пошарової розробки ґрунтів. Відома конструкція відвала бульдозера, що містить відвальну поверхню, різальні ножі [1]. Недоліком такої конструкції є відносно великий опір підйому зрізаємої стружки грунта по лобовій поверхні відвала, яке збільшується по мірі накопичення призми волочіння. Найбільш близьким за технічним виконанням до пропонуємого є відвал бульдозера, що містить лобову відвальну поверхню з козирком, центральні і бічні різальні ножі з дворядним закріпленням за допомогою болтових з'єднань [2]. Недоліком відомої конструкції є погане занурення відвала у ґрунтовий масив, підвищена енергоємність процесу копання ґрунту, та втрати зрізаного ґрунту у бічні валики, що знижує продуктивність. Задача корисної моделі полягає у зниженні енергоємності копання ґрунту за рахунок поліпшення занурення відвала у ґрунтовий масив і поліпшенні накопичувальної здатності, а також підвищенні продуктивності. Означена задача вирішується тим, що відвал бульдозера, який містить лобову відвальну поверхню з козирком та чотирма прямокутними різальними ножами, закріпленими дворядними болтовими з'єднаннями, відповідно до корисної моделі два різальні ножі виконані у вигляді чотирикутника з трирядним розташуванням отворів для болтових з'єднань, в якого два кути прямокутні та одна пара протилежних сторін паралельна, при цьому відстань між паралельними вертикальними гранями кожного з чотирьох різальних ножів однакова. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - відвал бульдозера з бічним розташуванням чотирикутних різальних ножів, вид спереду; фіг. 2 - відвал бульдозера з центральним розташуванням фіг. 4 - відвал бульдозера з бічним розташуванням чотирикутних різальних ножів, вид спереду; фіг. 5 - відвал бульдозера з центральним розташуванням чотирикутних різальних ножів, вид спереду. Відвал бульдозера (фіг. 1, 2, 3) має лобову відвальну поверхню 1 з козирком 2, два різальні ножі виконані у вигляді чотирикутника 3 з трирядним розташуванням отворів для болтових з'єднань 4, в якого два кути прямокутні та одна пара протилежних сторін паралельна, два прямокутні різальні ножі 5 (фіг. 4, 5). Під час роботи відвалом бульдозера на ґрунтах ІІІ-IV категорії у центральній частині лобової відвальної поверхні 1 з козирком 2 встановлюються два прямокутні різальні ножі 5, а два різальні ножі виконані у вигляді чотирикутника 3 з трирядним розташуванням отворів для болтових з'єднань 4 встановлюються у бічні сторони (фіг. 1 та фіг. 5). При роботі на міцних ґрунтах у центральній частині лобової відвальної поверхні 1 з козирком 2 встановлюються два різальні ножі виконані у вигляді чотирикутника 3 (фіг. 2, 3, 4). Таке розташування значно поліпшує занурення відвала у ґрунтовий масив. При застосуванні різальних ножів 3 можна отримати п'ять різних форм виробок. Зміна місць розташування різальних ножів 3 та 5 відбувається за рахунок взаємозамінності, яка досягається однаковою відстанню між вертикальними гранями різальних ножів 3 та 5. Застосування запропонованої конструкції поліпшує занурення відвала у ґрунтовий масив за рахунок використання ножів виконаних у вигляді чотирикутника в якого два кути прямокутні та одна пара протилежних сторін паралельна, що знижує енергоємність та підвищує продуктивність, а також розширює область ефективного використання бульдозерного відвала на ґрунтах різної міцності. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. 2010. - 557 с. (Рис. 17.4, стр. 360) - прототип. 2. Забегалов Г. В., Э. Г. Ронинсон, Бульдозеры, скреперы, грейдеры. - 2-е изд., перераб. и доп. - М.: «Высшая школа», 1991. - 334 с, ил. (рис. 2, стр. 11), - аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Відвал бульдозера, який містить лобову відвальну поверхню з козирком та чотирма прямокутними різальними ножами, закріпленими дворядними болтовими з'єднаннями, який відрізняється тим, що два різальні ножі виконані у вигляді чотирикутників з трирядним розташуванням отворів для болтових з'єднань, в яких два кути прямокутні, а одна пара протилежних сторін паралельна, при цьому відстань між паралельними вертикальними гранями кожного з чотирьох різальних ножів однакова. 1 UA 68260 U 2 UA 68260 U 3 UA 68260 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
