Спосіб комутації відеосигналів у пристроях охоронного телебачення

Номер патенту: 68604

Опубліковано: 16.08.2004

Автори: Макаренко Олексій Кузьмович, Войдевич Ігор Валентинович

Завантажити PDF файл.

Формула / Реферат

Спосіб комутації відеосигналів у пристроях охоронного телебачення, при якому встановлюють комп'ютер, до складу якого входить РСІ-шина, встановлюють у згаданий комп'ютер програмне забезпечення, установлюють модуль комутації вхідних сигналів, установлюють модуль оцифровування, з'єднують послідовно модуль комутації вхідних сигналів з модулем оцифровування, а модуль оцифровування - із РСІ-шиною комп'ютера, подають вхідні несинхронні відеосигнали на модуль комутації згідно з номером каналу, подають команди з програмного забезпечення на модуль оцифровування і на модуль комутації, комутують по командах програмного забезпечення в модулі комутації вхідні сигнали, одержують на кожному етапі комутації визначений оцифрований сигнал від одного каналу і передають послідовно кожний отриманий оцифрований сигнал на РСІ-шину комп'ютера, який відрізняється тим, що встановлюють додатково модуль аналізу і обробки вхідних сигналів, вводять додатково до складу згаданого модуля аналізу і обробки вхідних сигналів модуль ідентифікації серійного номера виробу, з'єднують керуючі виходи модуля аналізу і обробки вхідних сигналів із входами керування модуля комутації вхідних сигналів і модуля оцифровування вхідних сигналів, з'єднують керуючі виходи модуля ідентифікації серійного номера виробу з модулем оцифровування, подають із програмного забезпечення керуючі команди на виробництво ідентифікації серійного номера виробу і/чи на комутацію вхідних сигналів, по команді на ідентифікацію серійного номера виробу направляють запит на модуль ідентифікації, відпрацьовують згаданий запит у модулі ідентифікації, визначають шляхом відпрацьовування запиту серійний номер виробу, по команді на комутацію вхідних сигналів роблять у модулі аналізу і обробки вхідних сигналів одночасно аналіз усіх вхідних сигналів на кожному з каналів, задають на основі проведеного аналізу вхідних сигналів порядок чергування каналів з мінімальної розсинхронізацією між сигналами, вирівнюють перед оцифровування рівень постійної складової усіх вхідних сигналів, подають з модуля аналізу і обробки вхідних сигналів керуючий сигнал з номером каналу на модуль комутації вхідних сигналів і модуль оцифровування, комутують вхідні сигнали у порядку збільшення часу неузгодженості кадрової синхронізації між ними і передають на РСІ-шину комп'ютера послідовно як кожен отриманий оцифрований сигнал, так і номер каналу модуля комутації і/чи серійний номер виробу.

Текст

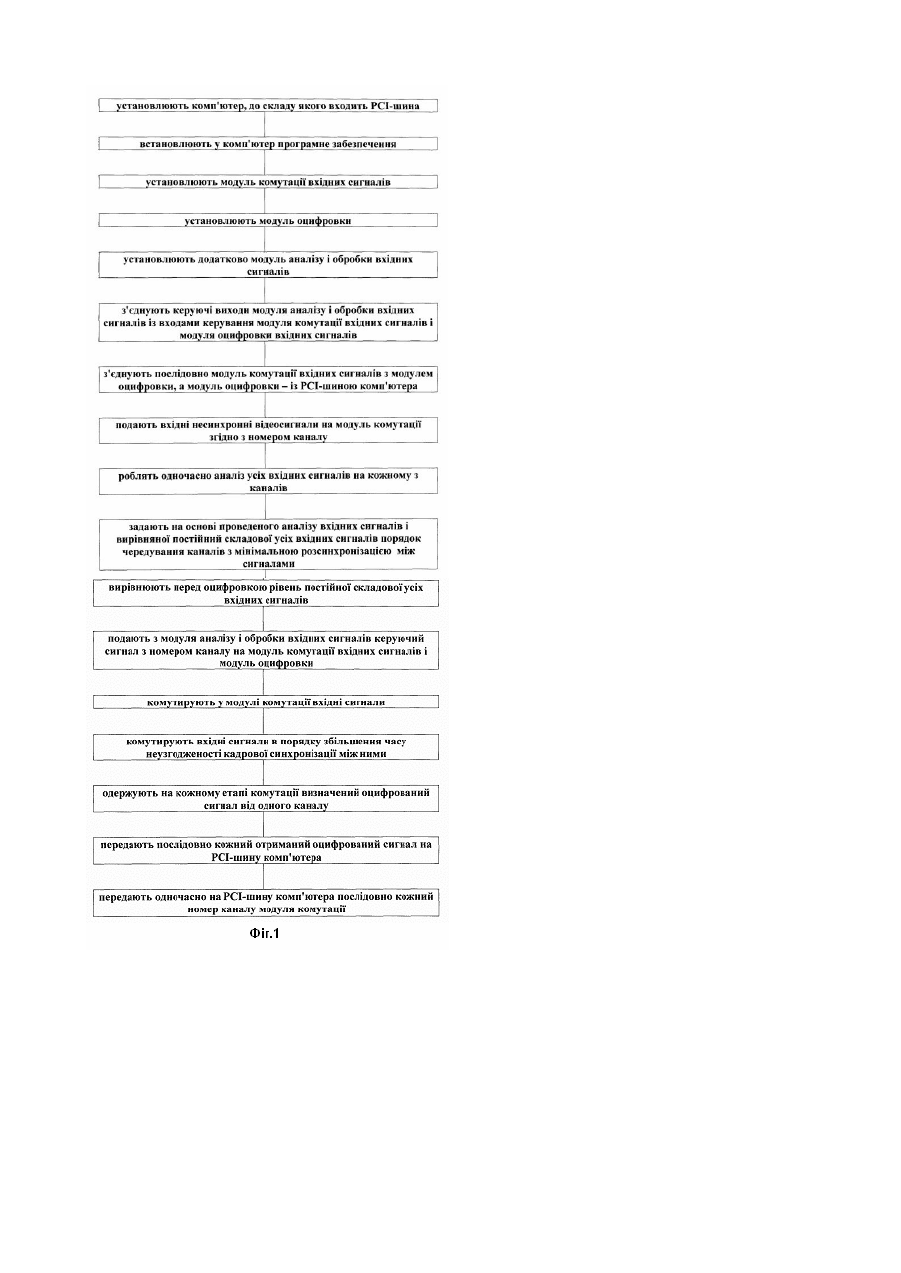

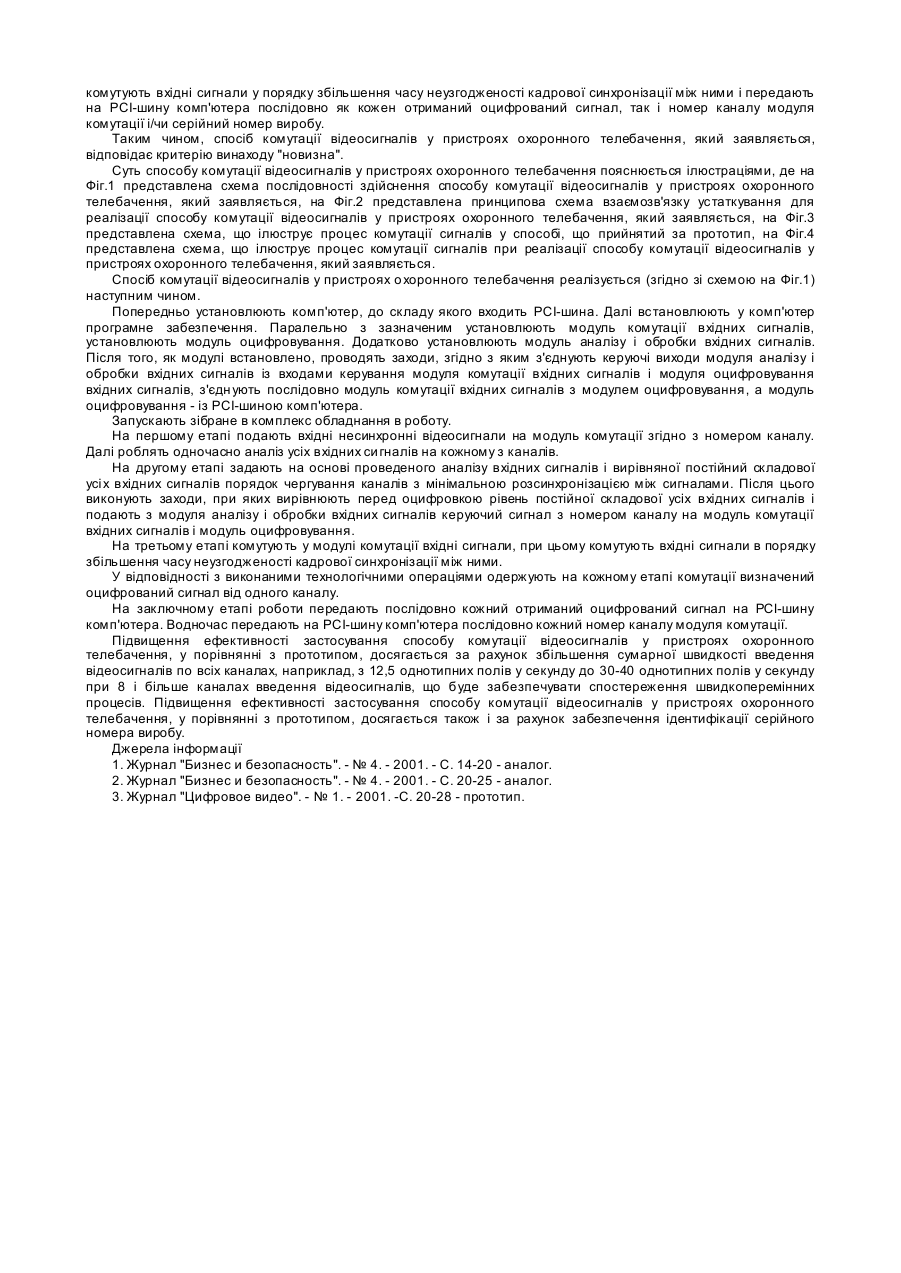

Винахід відноситься до галузі комп'ютерних технологій, зокрема, до пристроїв охоронного телебачення, а саме, до способів комутації відеосигналів, наприклад, у пристроях охоронного телебачення. Спосіб може бути використаний для багатоканального введення відеосигналів у комп'ютер і ідентифікації серійного номера виробу. Відомий спосіб комутації відеосигналів, при якому подають вхідні несинхронні відеосигнали на модуль комутації, комутують у модулі комутації вхідні сигнали, одержують на кожному етапі комутації визначений оцифрований сигнал і передають послідовно кожний отриманий оцифрований сигнал на РСІ-шину комп'ютера [1]. До недоліків відомого способу комутації відеосигналів відноситься те, що сумарна швидкість введення відеосигналів по всіх каналах складає не більше 12,5 однотипних полів у секунду. Також до недоліків способу відноситься і те, що неможливо зробити ідентифікацію серійного номера виробу. Відомий спосіб комутації відеосигналів, при якому подають вхідні несинхронні відеосигнали на модуль комутації, комутують у модулі комутації вхідні сигнали, одержують на кожному етапі комутації визначений оцифрований сигнал і передають послідовно кожний отриманий оцифрований сигнал на РСІ-шину комп'ютера [2]. До недоліків відомого способу комутації відеосигналів відноситься те, що сумарна швидкість введення відеосигналів по всіх каналах складає не більше 12,5 однотипних полів у секунду. Така швидкість не забезпечує спостереження швидкоперемінних процесів. Також до недоліків способу відноситься і те, що неможливо зробити ідентифікацію серійного номера виробу. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, є спосіб комутації відеосигналів у пристроях охоронного телебачення, при якому встановлюють комп'ютер, до складу якого входить РСІ-шина, встановлюють у згаданий комп'ютер програмне забезпечення, установлюють модуль комутації вхідних сигналів, установлюють модуль оцифровування, з'єднують послідовно модуль комутації вхідних сигналів з модулем оцифровування, а модуль оцифровування - із РСІ-шиною комп'ютера, подають вхідні несинхронні відеосигнали на модуль комутації згідно з номером каналу, подають команди з програмного забезпечення на модуль оцифровування і на модуль комутації, комутують по командах програмного забезпечення в модулі комутації вхідні сигнали, одержують на кожному етапі комутації визначений оцифрований сигнал від одного каналу і передають послідовно кожний отриманий оцифрований сигнал на РСІ-шину комп'ютера [3]. До недоліків відомого способу комутації відеосигналів у пристроях охоронного телебачення, який обрано за прототип, відноситься те, що сумарна швидкість введення відеосигналів по всіх каналах складає не більше 12,5 однотипних полів у секунду. Така швидкість не забезпечує спостереження швидкоперемінних процесів. Також до недоліків способу відноситься і те, що неможливо здійснити ідентифікацію серійного номера виробу. В основу винаходу покладена задача шляхом введення додаткових технологічних операцій забезпечити підвищення швидкості введення відеосигналів по всіх каналах для пристроїв охоронного телебачення та ідентифікацію серійного номера виробу. Суть способу комутації відеосигналів у пристроях охоронного телебачення, при якому встановлюють комп'ютер, до складу якого входить РСІ-шина, встановлюють у згаданий комп'ютер програмне забезпечення, установлюють модуль комутації вхідних сигналів, установлюють модуль оцифровування, з'єднують послідовно модуль комутації вхідних сигналів з модулем оцифровування, а модуль оцифровування - із РСІ-шиною комп'ютера, подають вхідні несинхронні відеосигнали на модуль комутації згідно з номером каналу, подають команди з програмного забезпечення на модуль оцифровування і на модуль комутації, комутують по командах програмного забезпечення в модулі комутації вхідні сигнали, одержують на кожному етапі комутації визначений оцифрований сигнал від одного каналу і передають послідовно кожний отриманий оцифрований сигнал на РСІшину комп'ютера, полягає у тому, що встановлюють додатково модуль аналізу і обробки вхідних сигналів, вводять додатково до складу згаданого модуля аналізу і обробки вхідних сигналів модуль ідентифікації серійного номера виробу, з'єдн ують керуючі ви ходи модуля аналізу і обробки вхідних си гналів із входами керування модуля комутації вхідних сигналів і модуля оцифровування вхідних сигналів, з'єдн ують керуючі виходи модуля ідентифікації серійного номера виробу з модулем оцифровування, подають із програмного забезпечення керуючі команди на виробництво ідентифікації серійного номера виробу і/чи на комутацію вхідних сигналів, по команді на ідентифікацію серійного номера виробу направляють запит на модуль ідентифікації, відпрацьовують згаданий запит у модулі ідентифікації, визначають шляхом відпрацьовування запиту серійний номер виробу, по команді на комутацію вхідних сигналів роблять у модулі аналізу і обробки вхідних сигналів одночасно аналіз усіх вхідних сигналів на кожному з каналів, задають на основі проведеного аналізу вхідних сигналів порядок чергування каналів з мінімальної розсинхронізацією між сигналами, вирівнюють перед оцифровкою рівень постійної складової усіх вхідних сигналів, подають з модуля аналізу і обробки вхідних сигналів керуючий сигнал з номером каналу на модуль комутації вхідних сигналів і модуль оцифровування, комутують вхідні сигнали у порядку збільшення часу неузгодженості кадрової синхронізації між ними і передають на РСІ-шину комп'ютера послідовно як кожен отриманий оцифрований сигнал, так і номер каналу модуля комутації і/чи серійний номер виробу. Порівняльний аналіз технічного рішення з прототипом показує, що спосіб комутації відеосигналів у пристроях охоронного телебачення, який заявляється, відрізняється тим, що встановлюють додатково модуль аналізу і обробки вхідних сигналів, вводять додатково до складу згаданого модуля аналізу і обробки вхідних сигналів модуль ідентифікації серійного номера виробу, з'єднують керуючі виходи модуля аналізу і обробки вхідних сигналів із входами керування модуля комутації вхідних сигналів і модуля оцифровування вхідних сигналів, з'єднують керуючі виходи модуля ідентифікації серійного номера виробу з модулем оцифровування, подають із програмного забезпечення керуючі команди на виробництво ідентифікації серійного номера виробу і/чи на комутацію вхідних сигналів, по команді на ідентифікацію серійного номера виробу направляють запит на модуль ідентифікації, відпрацьовують згаданий запит у модулі ідентифікації, визначають шляхом відпрацьовування запиту серійний номер виробу, по команді на комутацію вхідних сигналів роблять у модулі аналізу і обробки вхідних сигналів одночасно аналіз усіх вхідних сигналів на кожному з каналів, задають на основі проведеного аналізу вхідних си гналів порядок чергування каналів з мінімальної розсинхронізацією між сигналами, вирівнюють перед оцифровкою рівень постійної складової усіх вхідних сигналів, подають з модуля аналізу і обробки вхідних сигналів керуючий сигнал з номером каналу на модуль комутації вхідних сигналів і модуль оцифровування, комутують вхідні сигнали у порядку збільшення часу неузгодженості кадрової синхронізації між ними і передають на РСІ-шину комп'ютера послідовно як кожен отриманий оцифрований сигнал, так і номер каналу модуля комутації і/чи серійний номер виробу. Таким чином, спосіб комутації відеосигналів у пристроях охоронного телебачення, який заявляється, відповідає критерію винаходу "новизна". Суть способу комутації відеосигналів у пристроях охоронного телебачення пояснюється ілюстраціями, де на Фіг.1 представлена схема послідовності здійснення способу комутації відеосигналів у пристроях охоронного телебачення, який заявляється, на Фіг.2 представлена принципова схема взаємозв'язку устаткування для реалізації способу комутації відеосигналів у пристроях охоронного телебачення, який заявляється, на Фіг.3 представлена схема, що ілюструє процес комутації сигналів у способі, що прийнятий за прототип, на Фіг.4 представлена схема, що ілюструє процес комутації сигналів при реалізації способу комутації відеосигналів у пристроях охоронного телебачення, який заявляється. Спосіб комутації відеосигналів у пристроях о хоронного телебачення реалізується (згідно зі схемою на Фіг.1) наступним чином. Попередньо установлюють комп'ютер, до складу якого входить РСІ-шина. Далі встановлюють у комп'ютер програмне забезпечення. Паралельно з зазначеним установлюють модуль комутації вхідних сигналів, установлюють модуль оцифровування. Додатково установлюють модуль аналізу і обробки вхідних сигналів. Після того, як модулі встановлено, проводять заходи, згідно з яким з'єднують керуючі виходи модуля аналізу і обробки вхідних сигналів із входами керування модуля комутації вхідних сигналів і модуля оцифровування вхідних сигналів, з'єдн ують послідовно модуль комутації вхідних сигналів з модулем оцифровування, а модуль оцифровування - із РСІ-шиною комп'ютера. Запускають зібране в комплекс обладнання в роботу. На першому етапі подають вхідні несинхронні відеосигнали на модуль комутації згідно з номером каналу. Далі роблять одночасно аналіз усіх вхідних си гналів на кожному з каналів. На другому етапі задають на основі проведеного аналізу вхідних сигналів і вирівняної постійний складової усі х вхідних сигналів порядок чергування каналів з мінімальною розсинхронізацією між сигналами. Після цього виконують заходи, при яких вирівнюють перед оцифровкою рівень постійної складової усіх вхідних сигналів і подають з модуля аналізу і обробки вхідних сигналів керуючий сигнал з номером каналу на модуль комутації вхідних сигналів і модуль оцифровування. На третьому етапі комутують у модулі комутації вхідні сигнали, при цьому комутують вхідні сигнали в порядку збільшення часу неузгодженості кадрової синхронізації між ними. У відповідності з виконаними технологічними операціями одержують на кожному етапі комутації визначений оцифрований сигнал від одного каналу. На заключному етапі роботи передають послідовно кожний отриманий оцифрований сигнал на РСІ-шину комп'ютера. Водночас передають на РСІ-шину комп'ютера послідовно кожний номер каналу модуля комутації. Підвищення ефективності застосування способу комутації відеосигналів у пристроях охоронного телебачення, у порівнянні з прототипом, досягається за рахунок збільшення сумарної швидкості введення відеосигналів по всіх каналах, наприклад, з 12,5 однотипних полів у секунду до 30-40 однотипних полів у секунду при 8 і більше каналах введення відеосигналів, що буде забезпечувати спостереження швидкоперемінних процесів. Підвищення ефективності застосування способу комутації відеосигналів у пристроях охоронного телебачення, у порівнянні з прототипом, досягається також і за рахунок забезпечення ідентифікації серійного номера виробу. Джерела інформації 1. Журнал "Бизнес и безопасность". - № 4. - 2001. - С. 14-20 - аналог. 2. Журнал "Бизнес и безопасность". - № 4. - 2001. - С. 20-25 - аналог. 3. Журнал "Цифровое видео". - № 1. - 2001. -С. 20-28 - прототип.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for switching video signals in a protection television system

Назва патенту російською

Способ коммутации видеосигналов в системе охранного телевидения

МПК / Мітки

МПК: H04N 5/205, H04N 5/14, H04N 5/20, H04N 5/16, H04N 1/40, H04N 5/50, H04N 5/52, H04N 5/202, H04N 5/21, H04N 5/18, G03G 5/00, H04N 5/208

Мітки: телебачення, пристроях, охоронного, спосіб, відеосигналів, комутації
