Пристрій для утилізації шахтних вод

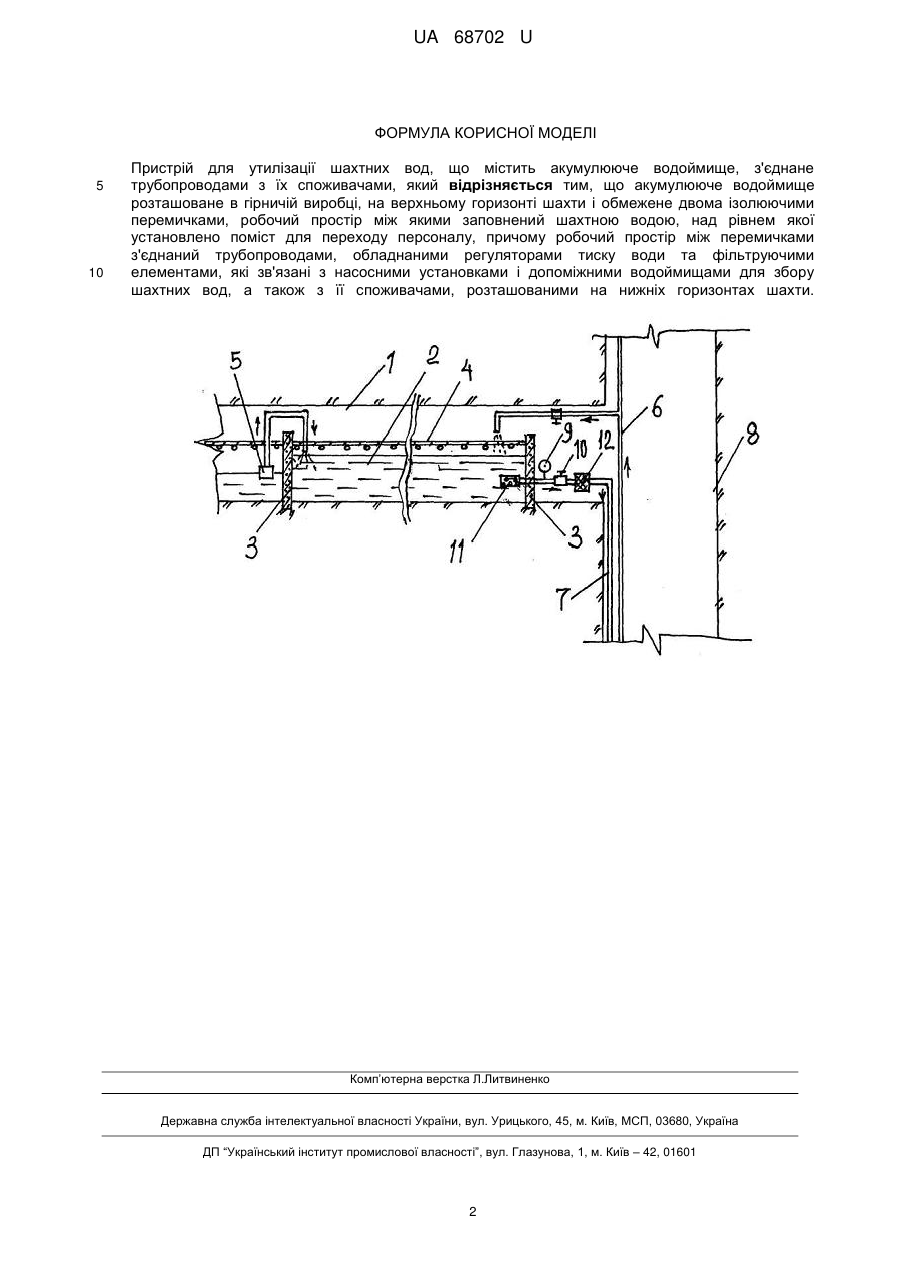

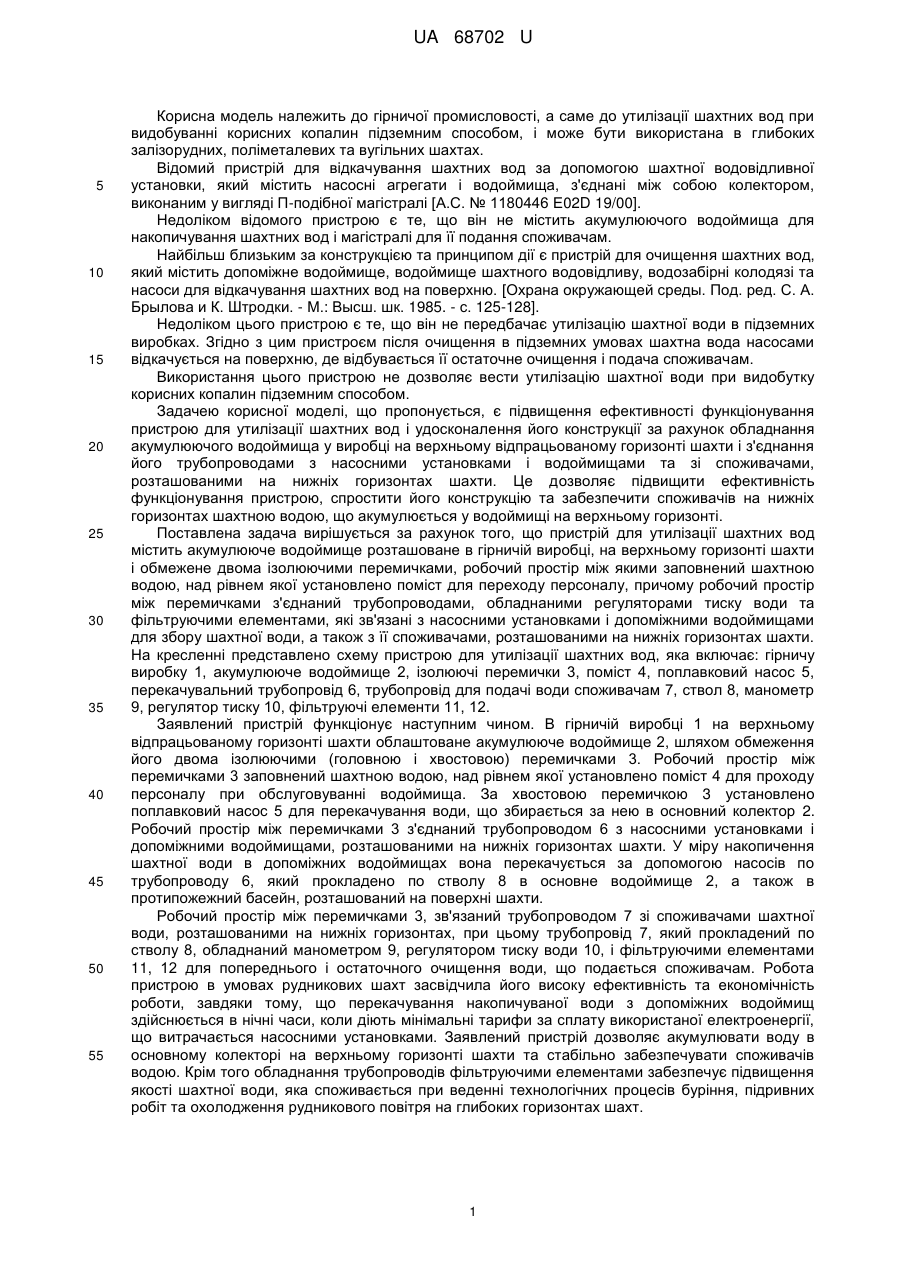

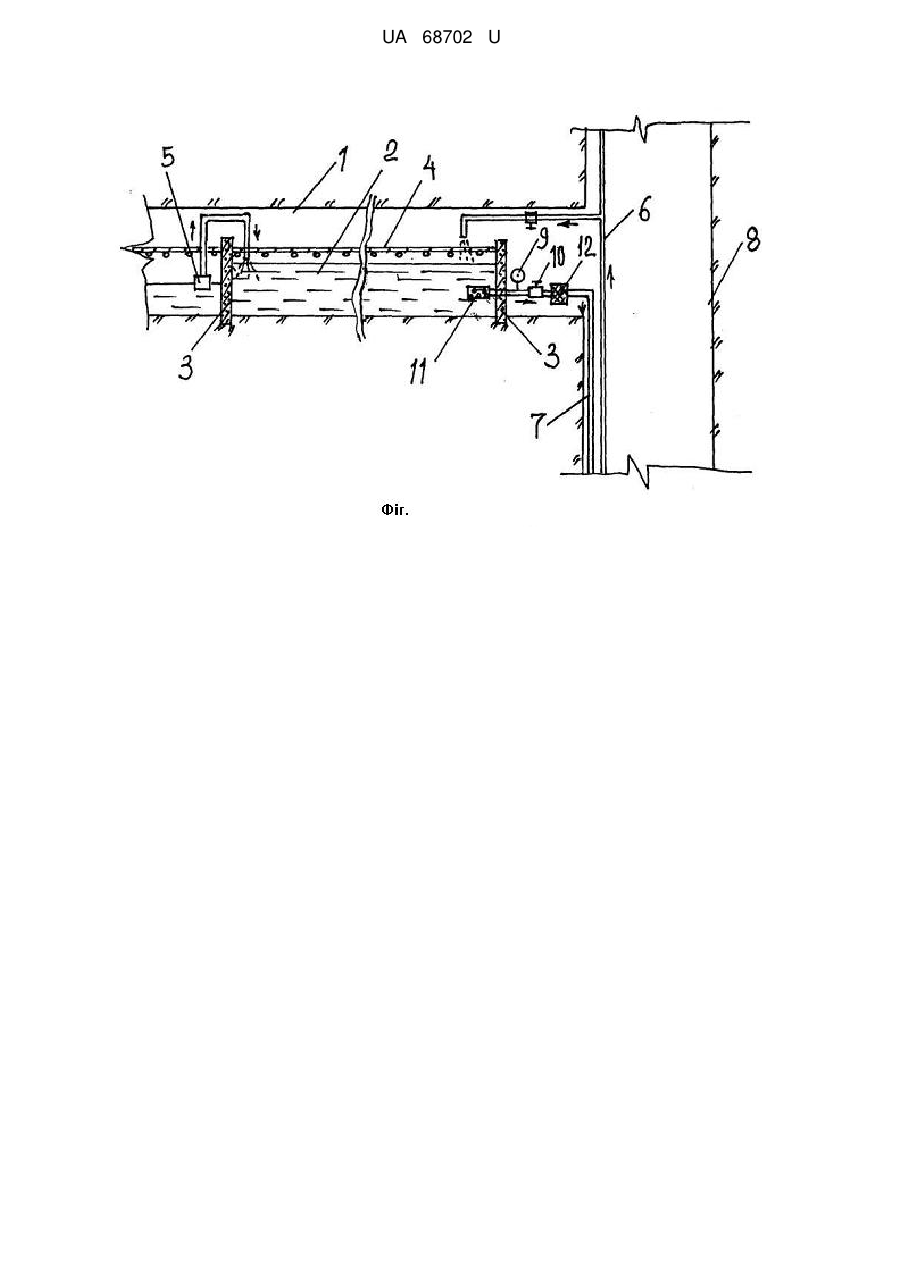

Реферат: Пристрій для утилізації шахтних вод містить акумулююче водоймище, з'єднане трубопроводами з їх споживачами. Акумулююче водоймище розташоване в гірничій виробці, на верхньому горизонті шахти і обмежене двома ізолюючими перемичками. Робочий простір між перемичками заповнений шахтною водою, над рівнем якої установлено поміст для переходу персоналу. Робочий простір між перемичками з'єднаний трубопроводами, обладнаними регуляторами тиску води та фільтруючими елементами, які зв'язані з насосними установками і допоміжними водоймищами для збору шахтних вод, а також з її споживачами, розташованими на нижніх горизонтах шахти. UA 68702 U (12) UA 68702 U UA 68702 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме до утилізації шахтних вод при видобуванні корисних копалин підземним способом, і може бути використана в глибоких залізорудних, поліметалевих та вугільних шахтах. Відомий пристрій для відкачування шахтних вод за допомогою шахтної водовідливної установки, який містить насосні агрегати і водоймища, з'єднані між собою колектором, виконаним у вигляді П-подібної магістралі [А.С. № 1180446 Ε02D 19/00]. Недоліком відомого пристрою є те, що він не містить акумулюючого водоймища для накопичування шахтних вод і магістралі для її подання споживачам. Найбільш близьким за конструкцією та принципом дії є пристрій для очищення шахтних вод, який містить допоміжне водоймище, водоймище шахтного водовідливу, водозабірні колодязі та насоси для відкачування шахтних вод на поверхню. [Охрана окружающей среды. Под. ред. С. А. Брылова и К. Штродки. - М.: Высш. шк. 1985. - с. 125-128]. Недоліком цього пристрою є те, що він не передбачає утилізацію шахтної води в підземних виробках. Згідно з цим пристроєм після очищення в підземних умовах шахтна вода насосами відкачується на поверхню, де відбувається її остаточне очищення і подача споживачам. Використання цього пристрою не дозволяє вести утилізацію шахтної води при видобутку корисних копалин підземним способом. Задачею корисної моделі, що пропонується, є підвищення ефективності функціонування пристрою для утилізації шахтних вод і удосконалення його конструкції за рахунок обладнання акумулюючого водоймища у виробці на верхньому відпрацьованому горизонті шахти і з'єднання його трубопроводами з насосними установками і водоймищами та зі споживачами, розташованими на нижніх горизонтах шахти. Це дозволяє підвищити ефективність функціонування пристрою, спростити його конструкцію та забезпечити споживачів на нижніх горизонтах шахтною водою, що акумулюється у водоймищі на верхньому горизонті. Поставлена задача вирішується за рахунок того, що пристрій для утилізації шахтних вод містить акумулююче водоймище розташоване в гірничій виробці, на верхньому горизонті шахти і обмежене двома ізолюючими перемичками, робочий простір між якими заповнений шахтною водою, над рівнем якої установлено поміст для переходу персоналу, причому робочий простір між перемичками з'єднаний трубопроводами, обладнаними регуляторами тиску води та фільтруючими елементами, які зв'язані з насосними установками і допоміжними водоймищами для збору шахтної води, а також з її споживачами, розташованими на нижніх горизонтах шахти. На кресленні представлено схему пристрою для утилізації шахтних вод, яка включає: гірничу виробку 1, акумулююче водоймище 2, ізолюючі перемички 3, поміст 4, поплавковий насос 5, перекачувальний трубопровід 6, трубопровід для подачі води споживачам 7, ствол 8, манометр 9, регулятор тиску 10, фільтруючі елементи 11, 12. Заявлений пристрій функціонує наступним чином. В гірничій виробці 1 на верхньому відпрацьованому горизонті шахти облаштоване акумулююче водоймище 2, шляхом обмеження його двома ізолюючими (головною і хвостовою) перемичками 3. Робочий простір між перемичками 3 заповнений шахтною водою, над рівнем якої установлено поміст 4 для проходу персоналу при обслуговуванні водоймища. За хвостовою перемичкою 3 установлено поплавковий насос 5 для перекачування води, що збирається за нею в основний колектор 2. Робочий простір між перемичками 3 з'єднаний трубопроводом 6 з насосними установками і допоміжними водоймищами, розташованими на нижніх горизонтах шахти. У міру накопичення шахтної води в допоміжних водоймищах вона перекачується за допомогою насосів по трубопроводу 6, який прокладено по стволу 8 в основне водоймище 2, а також в протипожежний басейн, розташований на поверхні шахти. Робочий простір між перемичками 3, зв'язаний трубопроводом 7 зі споживачами шахтної води, розташованими на нижніх горизонтах, при цьому трубопровід 7, який прокладений по стволу 8, обладнаний манометром 9, регулятором тиску води 10, і фільтруючими елементами 11, 12 для попереднього і остаточного очищення води, що подається споживачам. Робота пристрою в умовах рудникових шахт засвідчила його високу ефективність та економічність роботи, завдяки тому, що перекачування накопичуваної води з допоміжних водоймищ здійснюється в нічні часи, коли діють мінімальні тарифи за сплату використаної електроенергії, що витрачається насосними установками. Заявлений пристрій дозволяє акумулювати воду в основному колекторі на верхньому горизонті шахти та стабільно забезпечувати споживачів водою. Крім того обладнання трубопроводів фільтруючими елементами забезпечує підвищення якості шахтної води, яка споживається при веденні технологічних процесів буріння, підривних робіт та охолодження рудникового повітря на глибоких горизонтах шахт. 1 UA 68702 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для утилізації шахтних вод, що містить акумулююче водоймище, з'єднане трубопроводами з їх споживачами, який відрізняється тим, що акумулююче водоймище розташоване в гірничій виробці, на верхньому горизонті шахти і обмежене двома ізолюючими перемичками, робочий простір між якими заповнений шахтною водою, над рівнем якої установлено поміст для переходу персоналу, причому робочий простір між перемичками з'єднаний трубопроводами, обладнаними регуляторами тиску води та фільтруючими елементами, які зв'язані з насосними установками і допоміжними водоймищами для збору шахтних вод, а також з її споживачами, розташованими на нижніх горизонтах шахти. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
