Змішувач для рідин

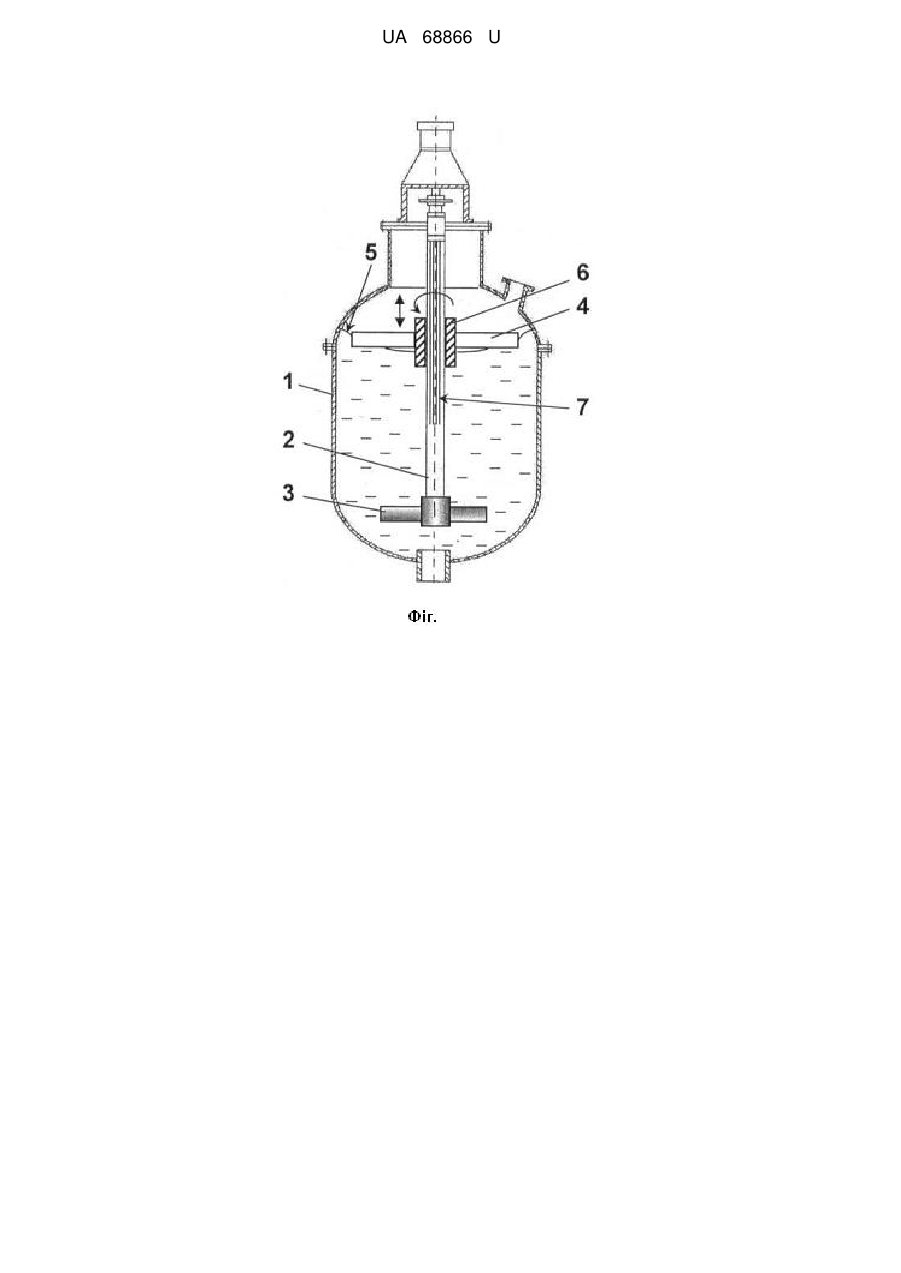

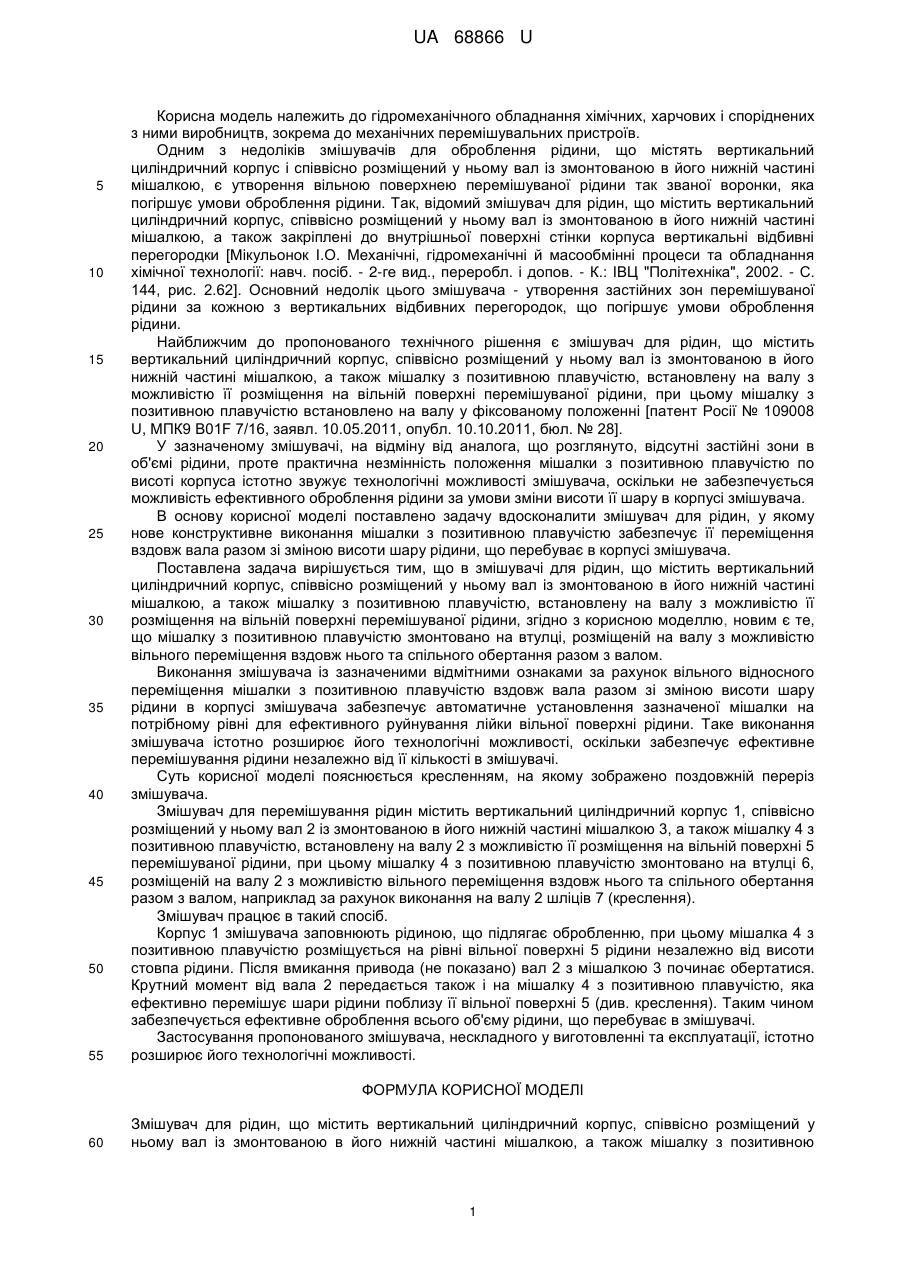

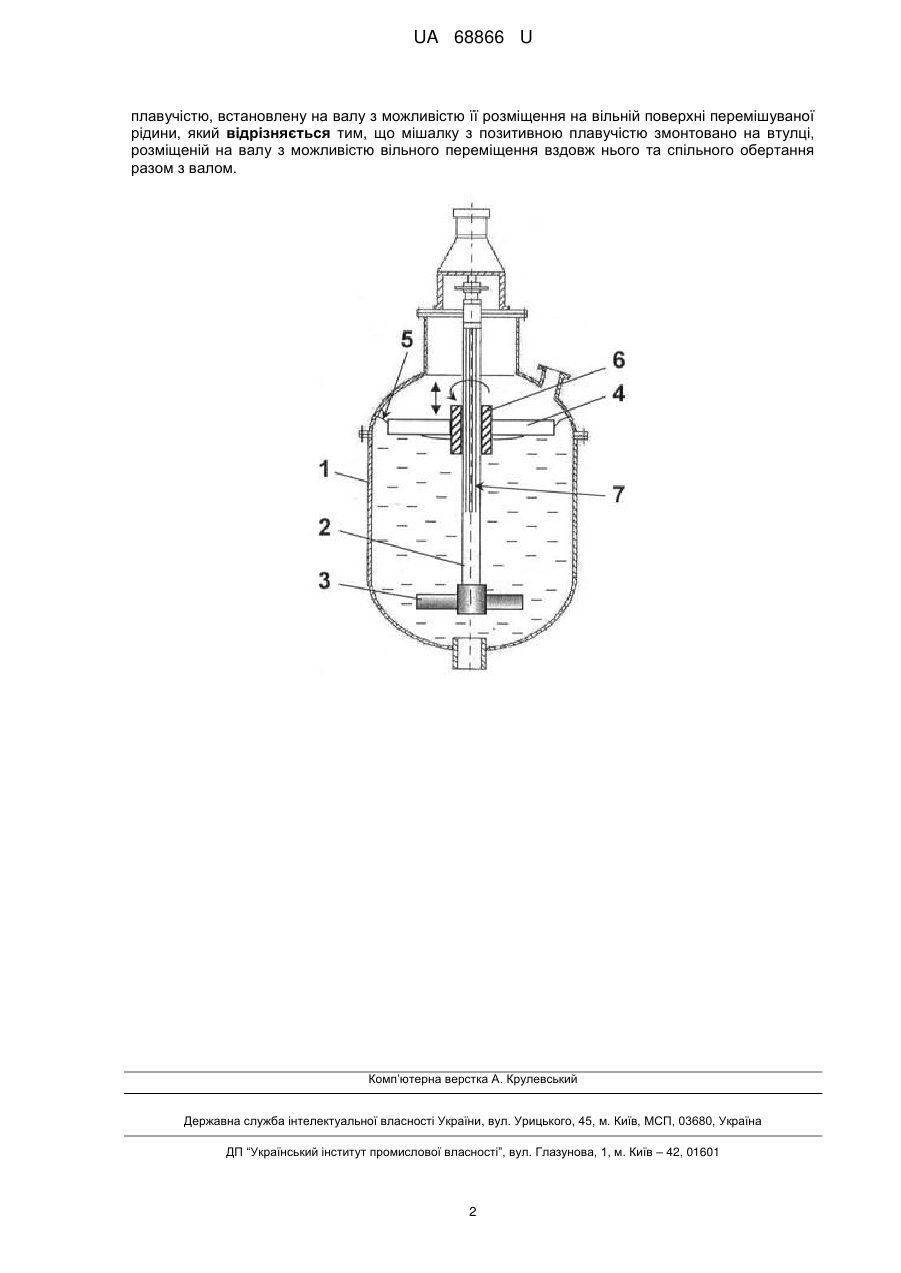

Реферат: Змішувач для рідин містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, а також мішалку з позитивною плавучістю, встановлену на валу з можливістю її розміщення на вільній поверхні перемішуваної рідини. Мішалку з позитивною плавучістю змонтовано на втулці, розміщеній на валу з можливістю вільного переміщення вздовж нього та спільного обертання разом з валом. UA 68866 U (54) ЗМІШУВАЧ ДЛЯ РІДИН UA 68866 U UA 68866 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідромеханічного обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до механічних перемішувальних пристроїв. Одним з недоліків змішувачів для оброблення рідини, що містять вертикальний циліндричний корпус і співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, є утворення вільною поверхнею перемішуваної рідини так званої воронки, яка погіршує умови оброблення рідини. Так, відомий змішувач для рідин, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, а також закріплені до внутрішньої поверхні стінки корпуса вертикальні відбивні перегородки [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - 2-ге вид., переробл. і допов. - К.: ІВЦ "Політехніка", 2002. - С. 144, рис. 2.62]. Основний недолік цього змішувача - утворення застійних зон перемішуваної рідини за кожною з вертикальних відбивних перегородок, що погіршує умови оброблення рідини. Найближчим до пропонованого технічного рішення є змішувач для рідин, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, а також мішалку з позитивною плавучістю, встановлену на валу з можливістю її розміщення на вільній поверхні перемішуваної рідини, при цьому мішалку з позитивною плавучістю встановлено на валу у фіксованому положенні [патент Росії № 109008 U, МПК9 B01F 7/16, заявл. 10.05.2011, опубл. 10.10.2011, бюл. № 28]. У зазначеному змішувачі, на відміну від аналога, що розглянуто, відсутні застійні зони в об'ємі рідини, проте практична незмінність положення мішалки з позитивною плавучістю по висоті корпуса істотно звужує технологічні можливості змішувача, оскільки не забезпечується можливість ефективного оброблення рідини за умови зміни висоти її шару в корпусі змішувача. В основу корисної моделі поставлено задачу вдосконалити змішувач для рідин, у якому нове конструктивне виконання мішалки з позитивною плавучістю забезпечує її переміщення вздовж вала разом зі зміною висоти шару рідини, що перебуває в корпусі змішувача. Поставлена задача вирішується тим, що в змішувачі для рідин, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, а також мішалку з позитивною плавучістю, встановлену на валу з можливістю її розміщення на вільній поверхні перемішуваної рідини, згідно з корисною моделлю, новим є те, що мішалку з позитивною плавучістю змонтовано на втулці, розміщеній на валу з можливістю вільного переміщення вздовж нього та спільного обертання разом з валом. Виконання змішувача із зазначеними відмітними ознаками за рахунок вільного відносного переміщення мішалки з позитивною плавучістю вздовж вала разом зі зміною висоти шару рідини в корпусі змішувача забезпечує автоматичне установлення зазначеної мішалки на потрібному рівні для ефективного руйнування лійки вільної поверхні рідини. Таке виконання змішувача істотно розширює його технологічні можливості, оскільки забезпечує ефективне перемішування рідини незалежно від її кількості в змішувачі. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній переріз змішувача. Змішувач для перемішування рідин містить вертикальний циліндричний корпус 1, співвісно розміщений у ньому вал 2 із змонтованою в його нижній частині мішалкою 3, а також мішалку 4 з позитивною плавучістю, встановлену на валу 2 з можливістю її розміщення на вільній поверхні 5 перемішуваної рідини, при цьому мішалку 4 з позитивною плавучістю змонтовано на втулці 6, розміщеній на валу 2 з можливістю вільного переміщення вздовж нього та спільного обертання разом з валом, наприклад за рахунок виконання на валу 2 шліців 7 (креслення). Змішувач працює в такий спосіб. Корпус 1 змішувача заповнюють рідиною, що підлягає обробленню, при цьому мішалка 4 з позитивною плавучістю розміщується на рівні вільної поверхні 5 рідини незалежно від висоти стовпа рідини. Після вмикання привода (не показано) вал 2 з мішалкою 3 починає обертатися. Крутний момент від вала 2 передається також і на мішалку 4 з позитивною плавучістю, яка ефективно перемішує шари рідини поблизу її вільної поверхні 5 (див. креслення). Таким чином забезпечується ефективне оброблення всього об'єму рідини, що перебуває в змішувачі. Застосування пропонованого змішувача, нескладного у виготовленні та експлуатації, істотно розширює його технологічні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Змішувач для рідин, що містить вертикальний циліндричний корпус, співвісно розміщений у ньому вал із змонтованою в його нижній частині мішалкою, а також мішалку з позитивною 1 UA 68866 U плавучістю, встановлену на валу з можливістю її розміщення на вільній поверхні перемішуваної рідини, який відрізняється тим, що мішалку з позитивною плавучістю змонтовано на втулці, розміщеній на валу з можливістю вільного переміщення вздовж нього та спільного обертання разом з валом. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
