Трансформатор трифазний

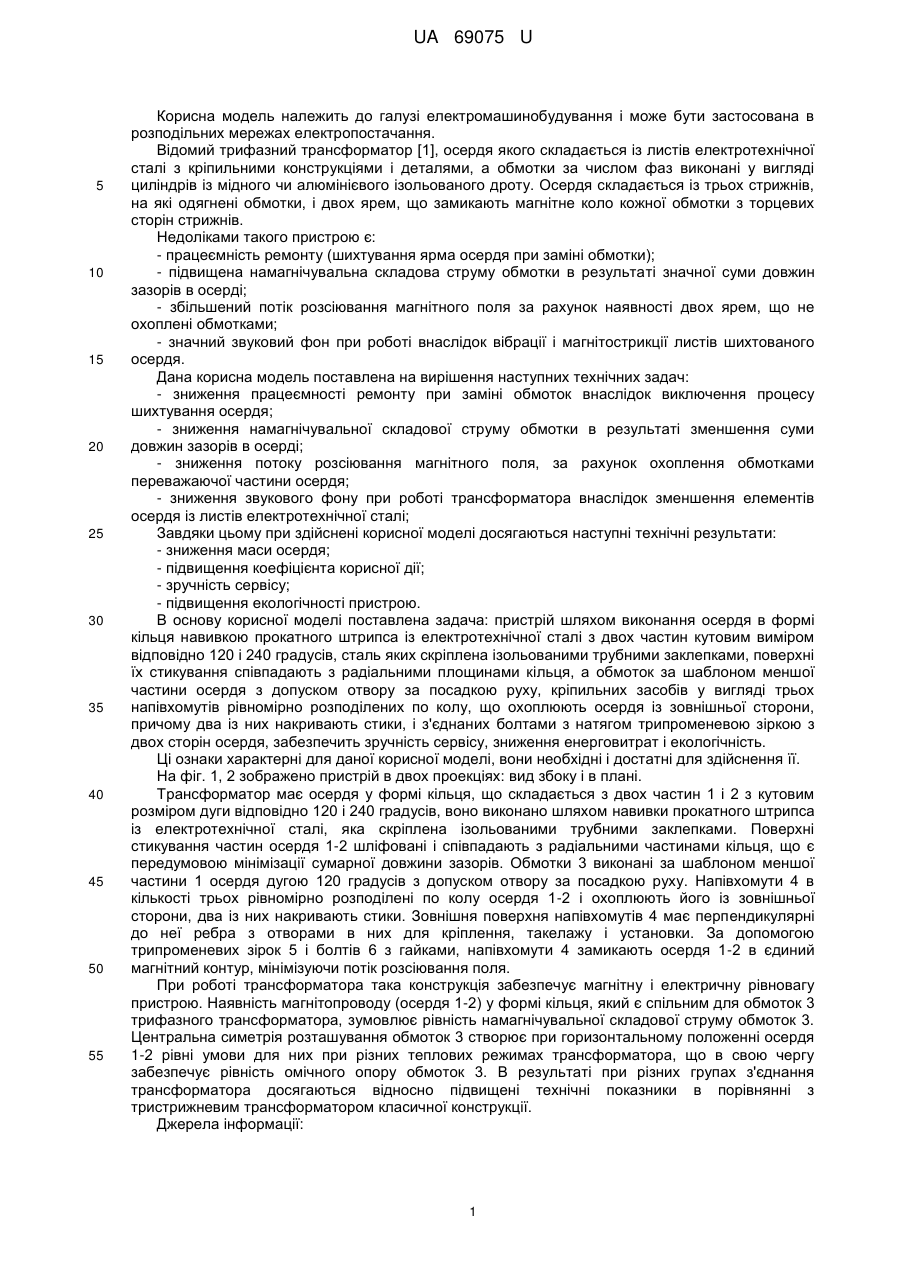

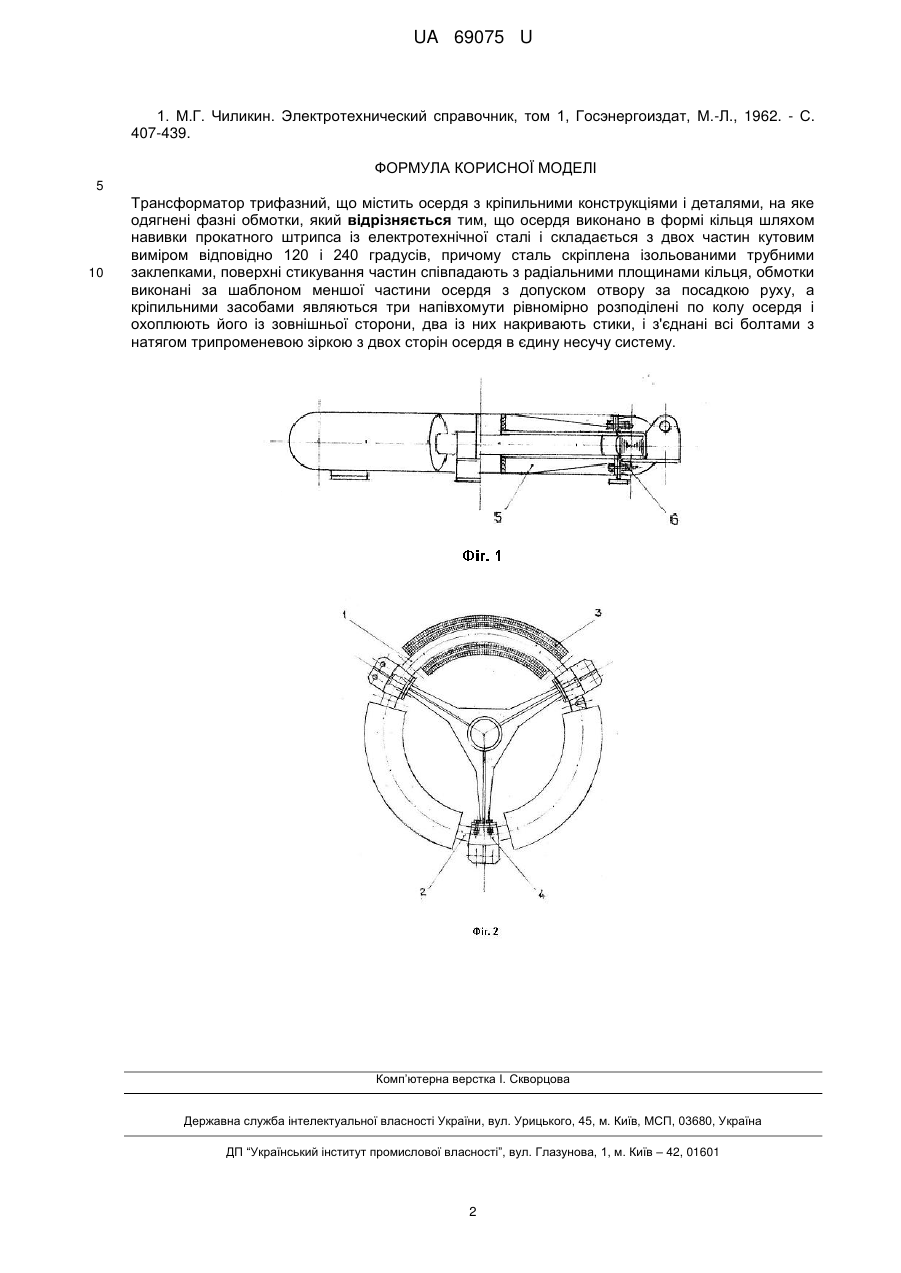

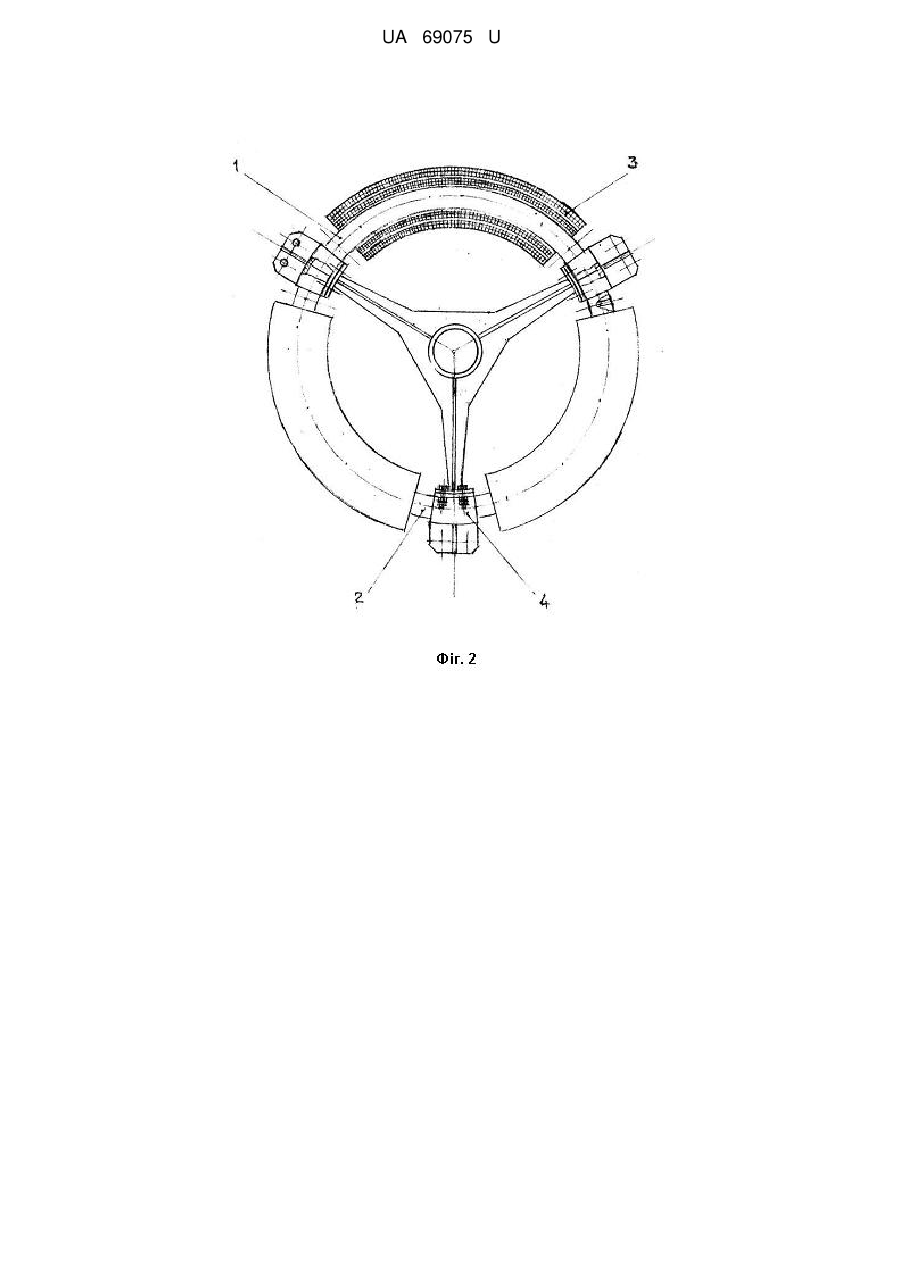

Реферат: UA 69075 U UA 69075 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електромашинобудування і може бути застосована в розподільних мережах електропостачання. Відомий трифазний трансформатор [1], осердя якого складається із листів електротехнічної сталі з кріпильними конструкціями і деталями, а обмотки за числом фаз виконані у вигляді циліндрів із мідного чи алюмінієвого ізольованого дроту. Осердя складається із трьох стрижнів, на які одягнені обмотки, і двох ярем, що замикають магнітне коло кожної обмотки з торцевих сторін стрижнів. Недоліками такого пристрою є: - працеємність ремонту (шихтування ярма осердя при заміні обмотки); - підвищена намагнічувальна складова струму обмотки в результаті значної суми довжин зазорів в осерді; - збільшений потік розсіювання магнітного поля за рахунок наявності двох ярем, що не охоплені обмотками; - значний звуковий фон при роботі внаслідок вібрації і магнітострикції листів шихтованого осердя. Дана корисна модель поставлена на вирішення наступних технічних задач: - зниження працеємності ремонту при заміні обмоток внаслідок виключення процесу шихтування осердя; - зниження намагнічувальної складової струму обмотки в результаті зменшення суми довжин зазорів в осерді; - зниження потоку розсіювання магнітного поля, за рахунок охоплення обмотками переважаючої частини осердя; - зниження звукового фону при роботі трансформатора внаслідок зменшення елементів осердя із листів електротехнічної сталі; Завдяки цьому при здійснені корисної моделі досягаються наступні технічні результати: - зниження маси осердя; - підвищення коефіцієнта корисної дії; - зручність сервісу; - підвищення екологічності пристрою. В основу корисної моделі поставлена задача: пристрій шляхом виконання осердя в формі кільця навивкою прокатного штрипса із електротехнічної сталі з двох частин кутовим виміром відповідно 120 і 240 градусів, сталь яких скріплена ізольованими трубними заклепками, поверхні їх стикування співпадають з радіальними площинами кільця, а обмоток за шаблоном меншої частини осердя з допуском отвору за посадкою руху, кріпильних засобів у вигляді трьох напівхомутів рівномірно розподілених по колу, що охоплюють осердя із зовнішньої сторони, причому два із них накривають стики, і з'єднаних болтами з натягом трипроменевою зіркою з двох сторін осердя, забезпечить зручність сервісу, зниження енерговитрат і екологічність. Ці ознаки характерні для даної корисної моделі, вони необхідні і достатні для здійснення її. На фіг. 1, 2 зображено пристрій в двох проекціях: вид збоку і в плані. Трансформатор має осердя у формі кільця, що складається з двох частин 1 і 2 з кутовим розміром дуги відповідно 120 і 240 градусів, воно виконано шляхом навивки прокатного штрипса із електротехнічної сталі, яка скріплена ізольованими трубними заклепками. Поверхні стикування частин осердя 1-2 шліфовані і співпадають з радіальними частинами кільця, що є передумовою мінімізації сумарної довжини зазорів. Обмотки 3 виконані за шаблоном меншої частини 1 осердя дугою 120 градусів з допуском отвору за посадкою руху. Напівхомути 4 в кількості трьох рівномірно розподілені по колу осердя 1-2 і охоплюють його із зовнішньої сторони, два із них накривають стики. Зовнішня поверхня напівхомутів 4 має перпендикулярні до неї ребра з отворами в них для кріплення, такелажу і установки. За допомогою трипроменевих зірок 5 і болтів 6 з гайками, напівхомути 4 замикають осердя 1-2 в єдиний магнітний контур, мінімізуючи потік розсіювання поля. При роботі трансформатора така конструкція забезпечує магнітну і електричну рівновагу пристрою. Наявність магнітопроводу (осердя 1-2) у формі кільця, який є спільним для обмоток 3 трифазного трансформатора, зумовлює рівність намагнічувальної складової струму обмоток 3. Центральна симетрія розташування обмоток 3 створює при горизонтальному положенні осердя 1-2 рівні умови для них при різних теплових режимах трансформатора, що в свою чергу забезпечує рівність омічного опору обмоток 3. В результаті при різних групах з'єднання трансформатора досягаються відносно підвищені технічні показники в порівнянні з тристрижневим трансформатором класичної конструкції. Джерела інформації: 1 UA 69075 U 1. М.Г. Чиликин. Электротехнический справочник, том 1, Госэнергоиздат, М.-Л., 1962. - С. 407-439. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Трансформатор трифазний, що містить осердя з кріпильними конструкціями і деталями, на яке одягнені фазні обмотки, який відрізняється тим, що осердя виконано в формі кільцяшляхом навивки прокатного штрипса із електротехнічної сталі і складається з двох частин кутовим виміром відповідно 120 і 240 градусів, причому сталь скріплена ізольованими трубними заклепками, поверхні стикування частин співпадають з радіальними площинами кільця, обмотки виконані за шаблоном меншої частини осердя з допуском отвору за посадкою руху, а кріпильними засобами являються три напівхомути рівномірно розподілені по колу осердя і охоплюють його із зовнішньої сторони, два із них накривають стики, і з'єднані всі болтами з натягом трипроменевою зіркою з двох сторін осердя в єдину несучу систему. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
