Кожухотрубний теплообмінник
Номер патенту: 30468
Опубліковано: 25.02.2008
Автори: Боженко Михайло Федорович, Васильченко Геннадій Миколайович, Чайковський Олег Олегович, Пулінець Ігор Валерійович, Кравченко Олена Миколаївна
Формула / Реферат
Кожухотрубний теплообмінник, що містить розміщені всередині кожуха колектори входу-виходу середовища трубного простору, обмежені трубними дошками, в яких закріплено з зазором відносно кожуха теплообмінний пучок у вигляді трубок Фільда, та колектори входу-виходу середовища міжтрубного простору, який відрізняється тим, що в нижній частині кожуха розташовані з одного боку колектори входу середовищ трубного та міжтрубного простору, а з другого - колектор виходу середовища трубного простору, колектор виходу середовища міжтрубного простору виконано у вигляді зливної циліндричної труби, що розташована вертикально по осі теплообмінника і закріплена у нижніх трубних дошках паралельно до трубок Фільда, які зафіксовано у нижніх та верхній трубних дошках.
Текст

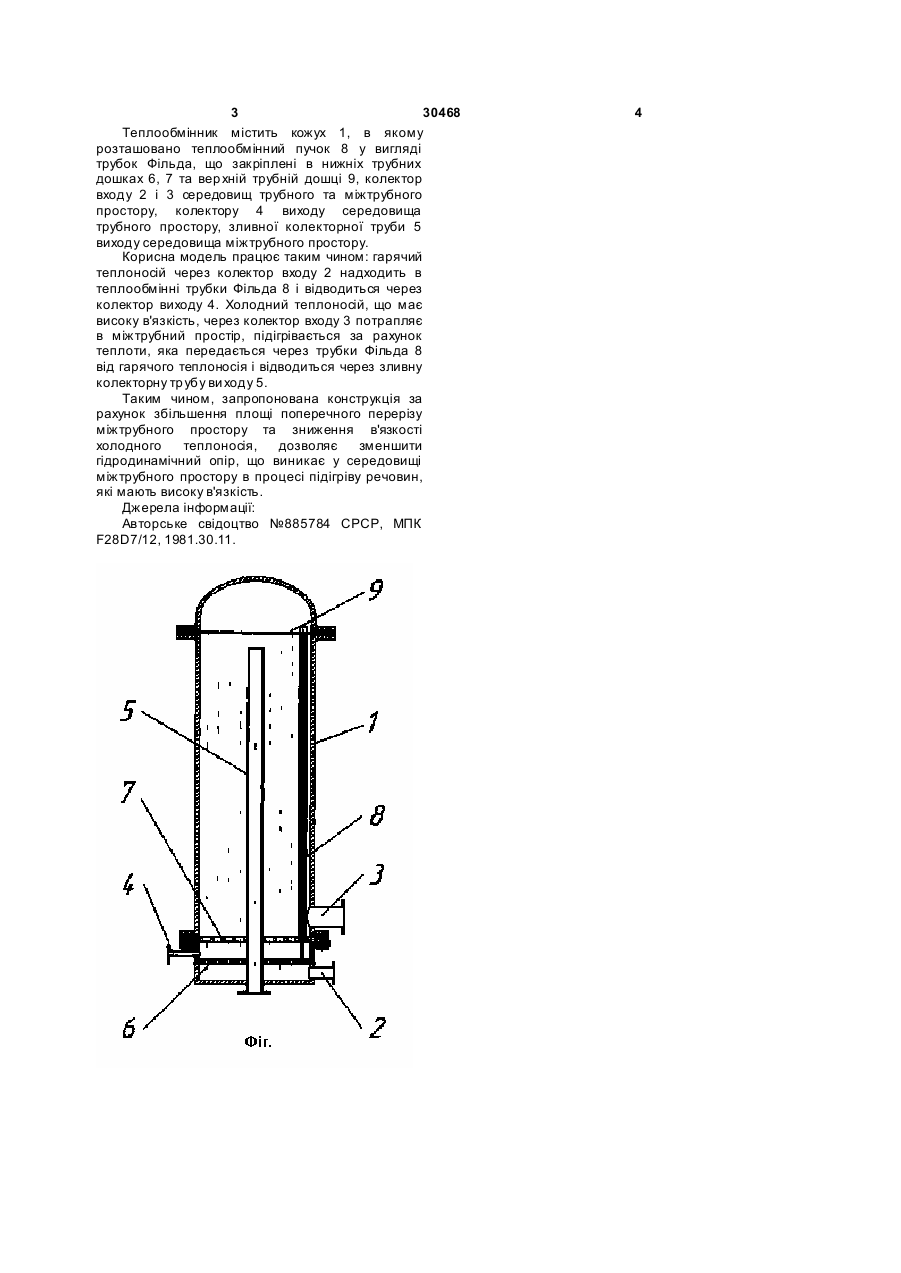

Кожухо трубний теплообмінник, що містить розміщені всередині кожуха колектори входувиходу середовища трубного простору, обмежені 3 30468 Теплообмінник містить кожух 1, в якому розташовано теплообмінний пучок 8 у вигляді трубок Фільда, що закріплені в нижніх трубних дошках 6, 7 та вер хній трубній дошці 9, колектор входу 2 і 3 середовищ трубного та міжтрубного простору, колектору 4 виходу середовища трубного простору, зливної колекторної труби 5 виходу середовища міжтрубного простору. Корисна модель працює таким чином: гарячий теплоносій через колектор входу 2 надходить в теплообмінні трубки Фільда 8 і відводиться через колектор виходу 4. Холодний теплоносій, що має високу в'язкість, через колектор входу 3 потрапляє в міжтрубний простір, підігрівається за рахунок теплоти, яка передається через трубки Фільда 8 від гарячого теплоносія і відводиться через зливну колекторну тр убу ви ходу 5. Таким чином, запропонована конструкція за рахунок збільшення площі поперечного перерізу міжтрубного простору та зниження в'язкості холодного теплоносія, дозволяє зменшити гідродинамічний опір, що виникає у середовищі міжтрубного простору в процесі підігріву речовин, які мають високу в'язкість. Джерела інформації: Авторське свідоцтво №885784 СРСР, МПК F28D7/12, 1981.30.11. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюShell-and-tube heat exchanger
Автори англійськоюChaikovskyi Oleh Olehovych, Pulinets Ihor Valeriiovych, Kravchenko Olena Mykolaivna, Bozhenko Mykhailo Fedorovych, Vasylchenko Hennadii Mykolaiovych
Назва патенту російськоюКожухотрубный теплообменник
Автори російськоюЧайковский Олег Олегович, Пулинец Игорь Валериевич, Кравченко Елена Николаевна, Боженко Михаил Федорович, Васильченко Геннадий Николаевич
МПК / Мітки
МПК: F28D 7/00
Мітки: теплообмінник, кожухотрубний
Код посилання
<a href="https://ua.patents.su/2-30468-kozhukhotrubnijj-teploobminnik.html" target="_blank" rel="follow" title="База патентів України">Кожухотрубний теплообмінник</a>
Секційний кожухотрубний теплообмінник
Номер патенту: 26908
Опубліковано: 10.10.2007
Автори: Рябцев Геннадій Леонідович, Алфьоров Олексій Аркадійович, Мікульонок Ігор Олегович
МПК: F28D 7/00
Мітки: кожухотрубний, секційний, теплообмінник
Формула / Реферат:
1. Секційний кожухотрубний теплообмінник, що містить щонайменше дві секції, що з'єднані між собою щонайменше по трубному простору, який відрізняється тим, що секції з'єднані між собою трубчатками через перехідні кільця, кожне з яких споряджене n-1 поздовжніми перегородками, де n - кількість ходів теплообмінника по трубному простору.2. Теплообмінник за п. 1, який відрізняється тим, що кожне перехідне кільце виконане з отворами під...
Теплообмінник-утилізатор низькопотенційних парів
Номер патенту: 36094
Опубліковано: 15.12.2003
Автори: Разладін Сергій Юрійович, Разладін Юрій Сергійович
Мітки: низькопотенційних, парів, теплообмінник-утилізатор
Формула / Реферат:
Теплообмінник-утилізатор низькопотенційних парів, який має кожух, що є проточною частиною по парі, всередині якого розташовані трубні пучки, які є проточною частиною по рідині, закріплені в трубних решітках та пов'язані між собою прикріпленими до кожуха з'єднувальними колінами, який відрізняється тим, що кожух являє собою впускний та випускний колектори-кожухи, які пов'язані між собою трубами-кожухами і в яких розміщені трубні пучки.
Теплообмінник
Номер патенту: 5272
Опубліковано: 15.02.2005
Автори: Ярошенко Микола Валентинович, Ємельянов Олексій Робертович
Мітки: теплообмінник
Формула / Реферат:
1. Теплообмінник у вигляді моноблоку, який містить ідентичні послідовно з'єднані між собою теплообмінні секції з теплообмінними трубами та зв'язані з трубами колекторні камери з патрубками підводу і відводу трубного середовища, який відрізняється тим, що моноблок має парне число змонтованих одна на одну секцій, кожна з яких складається з двох стінок, об'єднаних колекторними камерами, з'єднаними між собою теплообмінними трубами, при цьому всі...
Теплообмінник
Номер патенту: 5273
Опубліковано: 15.02.2005
Автори: Ярошенко Микола Валентинович, Ємельянов Олексій Робертович
Мітки: теплообмінник
Формула / Реферат:
1. Теплообмінник у вигляді моноблока, який містить ідентичні послідовно з'єднані між собою теплообмінні секції з теплообмінними трубами та зв'язані з трубами колекторні камери з патрубками підводу і відводу трубного середовища, який відрізняється тим, що моноблок має парне число змонтованих впритул одна до одної секцій, кожна з яких складається з двох стінок, об'єднаних двома горизонтально розташованими колекторними камерами, з'єднаними між...
Теплообмінник
Номер патенту: 49372
Опубліковано: 16.09.2002
Автори: Радченко Микола Іванович, Скородумов Олександр Павлович
МПК: F28B 1/00
Мітки: теплообмінник
Формула / Реферат:
Теплообмінник, що містить розподільний та збірний колектори з протилежним напрямком руху теплоносія в них, що сполучені з теплообмінними трубками для теплоносія, який відрізняється тим, що відстань від входу розподільного колектора до першої теплообмінної трубки становить більше 2 діаметрів розподільного колектора.
Попередній патент: Затискний патрон
Наступний патент: Спосіб виготовлення теплообмінних труб з внутрішнім оребренням
Випадковий патент: Спосіб приготування палива для двигуна внутрішнього згорання
