Екологічно чисті пелети твердого палива

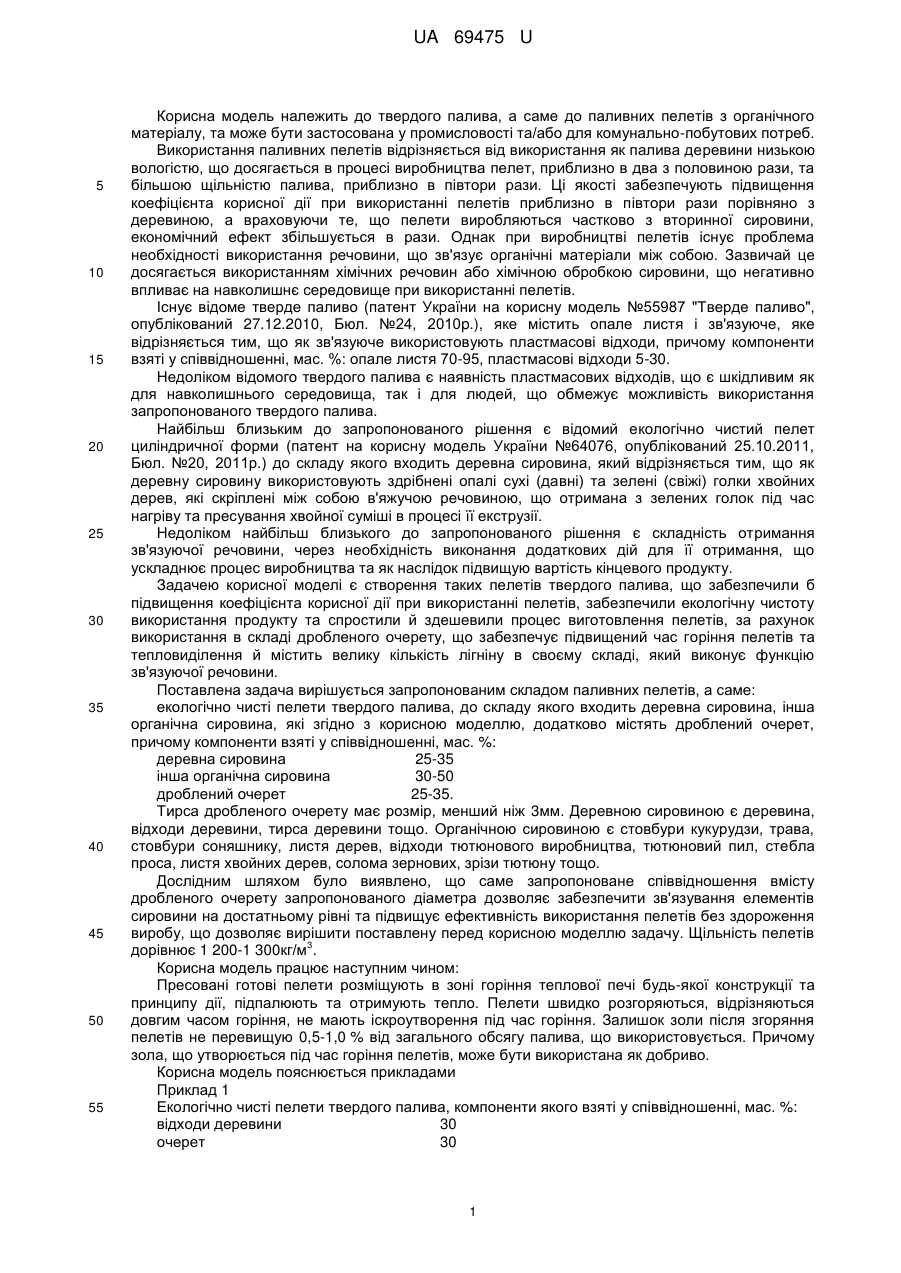

Реферат: UA 69475 U UA 69475 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до твердого палива, а саме до паливних пелетів з органічного матеріалу, та може бути застосована у промисловості та/або для комунально-побутових потреб. Використання паливних пелетів відрізняється від використання як палива деревини низькою вологістю, що досягається в процесі виробництва пелет, приблизно в два з половиною рази, та більшою щільністю палива, приблизно в півтори рази. Ці якості забезпечують підвищення коефіцієнта корисної дії при використанні пелетів приблизно в півтори рази порівняно з деревиною, а враховуючи те, що пелети виробляються частково з вторинної сировини, економічний ефект збільшується в рази. Однак при виробництві пелетів існує проблема необхідності використання речовини, що зв'язує органічні матеріали між собою. Зазвичай це досягається використанням хімічних речовин або хімічною обробкою сировини, що негативно впливає на навколишнє середовище при використанні пелетів. Існує відоме тверде паливо (патент України на корисну модель №55987 "Тверде паливо", опублікований 27.12.2010, Бюл. №24, 2010p.), яке містить опале листя і зв'язуюче, яке відрізняється тим, що як зв'язуюче використовують пластмасові відходи, причому компоненти взяті у співвідношенні, мас. %: опале листя 70-95, пластмасові відходи 5-30. Недоліком відомого твердого палива є наявність пластмасових відходів, що є шкідливим як для навколишнього середовища, так і для людей, що обмежує можливість використання запропонованого твердого палива. Найбільш близьким до запропонованого рішення є відомий екологічно чистий пелет циліндричної форми (патент на корисну модель України №64076, опублікований 25.10.2011, Бюл. №20, 2011р.) до складу якого входить деревна сировина, який відрізняється тим, що як деревну сировину використовують здрібнені опалі сухі (давні) та зелені (свіжі) голки хвойних дерев, які скріплені між собою в'яжучою речовиною, що отримана з зелених голок під час нагріву та пресування хвойної суміші в процесі її екструзії. Недоліком найбільш близького до запропонованого рішення є складність отримання зв'язуючої речовини, через необхідність виконання додаткових дій для її отримання, що ускладнює процес виробництва та як наслідок підвищую вартість кінцевого продукту. Задачею корисної моделі є створення таких пелетів твердого палива, що забезпечили б підвищення коефіцієнта корисної дії при використанні пелетів, забезпечили екологічну чистоту використання продукту та спростили й здешевили процес виготовлення пелетів, за рахунок використання в складі дробленого очерету, що забезпечує підвищений час горіння пелетів та тепловиділення й містить велику кількість лігніну в своєму складі, який виконує функцію зв'язуючої речовини. Поставлена задача вирішується запропонованим складом паливних пелетів, а саме: екологічно чисті пелети твердого палива, до складу якого входить деревна сировина, інша органічна сировина, які згідно з корисною моделлю, додатково містять дроблений очерет, причому компоненти взяті у співвідношенні, мас. %: деревна сировина 25-35 інша органічна сировина 30-50 дроблений очерет 25-35. Тирса дробленого очерету має розмір, менший ніж 3мм. Деревною сировиною є деревина, відходи деревини, тирса деревини тощо. Органічною сировиною є стовбури кукурудзи, трава, стовбури соняшнику, листя дерев, відходи тютюнового виробництва, тютюновий пил, стебла проса, листя хвойних дерев, солома зернових, зрізи тютюну тощо. Дослідним шляхом було виявлено, що саме запропоноване співвідношення вмісту дробленого очерету запропонованого діаметра дозволяє забезпечити зв'язування елементів сировини на достатньому рівні та підвищує ефективність використання пелетів без здороження виробу, що дозволяє вирішити поставлену перед корисною моделлю задачу. Щільність пелетів 3 дорівнює 1 200-1 300кг/м . Корисна модель працює наступним чином: Пресовані готові пелети розміщують в зоні горіння теплової печі будь-якої конструкції та принципу дії, підпалюють та отримують тепло. Пелети швидко розгоряються, відрізняються довгим часом горіння, не мають іскроутворення під час горіння. Залишок золи після згоряння пелетів не перевищую 0,5-1,0 % від загального обсягу палива, що використовується. Причому зола, що утворюється під час горіння пелетів, може бути використана як добриво. Корисна модель пояснюється прикладами Приклад 1 Екологічно чисті пелети твердого палива, компоненти якого взяті у співвідношенні, мас. %: відходи деревини 30 очерет 30 1 UA 69475 U 5 10 стовбури соняшнику 10 листя дерев 20 відходи тютюнового 10. виробництва Приклад 2 Екологічно чисті пелети твердого палива, компоненти якого взяті у співвідношенні, мас. %: тирса деревини 35 очерет 30 листя хвойних дерев 20 солома зернових культур 10 зрізи тютюну 5. Приклад 3 Екологічно чисті пелети твердого палива, компоненти якого взяті у співвідношенні, мас. %: відходи деревини 30 очерет 30 стебла проса 10 лушпиння насіння 20 тютюнова пил 5. Наведені приклади пояснюють, але не обмежують корисну модель. Таким чином, завдяки запропонованому складу пелетів палива, забезпечується підвищення коефіцієнта корисної дії при використанні пелетів, забезпечується екологічна чистота використання продукту та спрощується й здешевлюється процес виготовлення пелетів, за рахунок використання в складі дробленого очерету, що забезпечується підвищений час горіння пелетів та тепловиділення. За рахунок великої кількості лігніну в складі очерету, відсутня необхідність використання додаткової зв'язуючої речовини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Екологічно чисті пелети твердого палива, до складу якого входить деревна сировина, інша органічна сировина, які відрізняються тим, що додатково містять дроблений очерет, причому компоненти взяті у співвідношенні, мас. %: деревна сировина 25-35 інша органічна сировина 30-50 дроблений очерет 25-35. 2. Екологічно чисті пелети твердого палива за п. 1, які відрізняються тим, що тирса дробленого очерету має розмір, менший ніж 3 мм. 3. Екологічно чисті пелети твердого палива за п. 1, які відрізняються тим, деревною сировиною є деревина, відходи деревини, тирса деревини. 4. Екологічно чисті пелети твердого палива за п. 1, які відрізняються тим, що органічною сировиною є стовбури кукурудзи, трава, стовбури соняшнику, листя дерев, відходи тютюнового виробництва, тютюновий пил, стебла проса, листя хвойних дерев, солома зернових, зрізи тютюну. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
