Ріжуча пластина

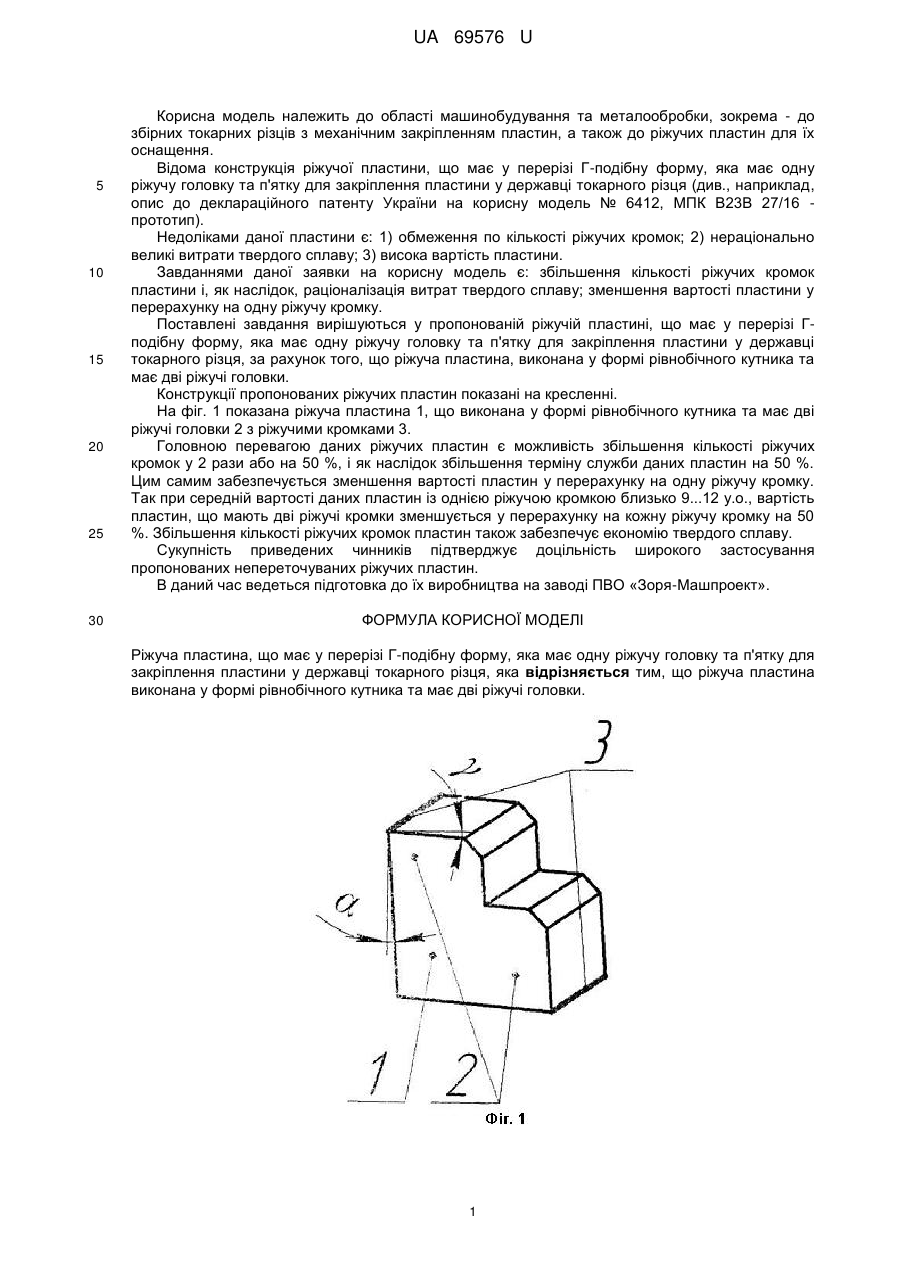

Реферат: UA 69576 U UA 69576 U 5 10 15 20 25 30 Корисна модель належить до області машинобудування та металообробки, зокрема - до збірних токарних різців з механічним закріпленням пластин, а також до ріжучих пластин для їх оснащення. Відома конструкція ріжучої пластини, що має у перерізі Г-подібну форму, яка має одну ріжучу головку та п'ятку для закріплення пластини у державці токарного різця (див., наприклад, опис до деклараційного патенту України на корисну модель № 6412, МПК В23В 27/16 прототип). Недоліками даної пластини є: 1) обмеження по кількості ріжучих кромок; 2) нераціонально великі витрати твердого сплаву; 3) висока вартість пластини. Завданнями даної заявки на корисну модель є: збільшення кількості ріжучих кромок пластини і, як наслідок, раціоналізація витрат твердого сплаву; зменшення вартості пластини у перерахунку на одну ріжучу кромку. Поставлені завдання вирішуються у пропонованій ріжучій пластині, що має у перерізі Гподібну форму, яка має одну ріжучу головку та п'ятку для закріплення пластини у державці токарного різця, за рахунок того, що ріжуча пластина, виконана у формі рівнобічного кутника та має дві ріжучі головки. Конструкції пропонованих ріжучих пластин показані на кресленні. На фіг. 1 показана ріжуча пластина 1, що виконана у формі рівнобічного кутника та має дві ріжучі головки 2 з ріжучими кромками 3. Головною перевагою даних ріжучих пластин є можливість збільшення кількості ріжучих кромок у 2 рази або на 50 %, і як наслідок збільшення терміну служби даних пластин на 50 %. Цим самим забезпечується зменшення вартості пластин у перерахунку на одну ріжучу кромку. Так при середній вартості даних пластин із однією ріжучою кромкою близько 9...12 у.о., вартість пластин, що мають дві ріжучі кромки зменшується у перерахунку на кожну ріжучу кромку на 50 %. Збільшення кількості ріжучих кромок пластин також забезпечує економію твердого сплаву. Сукупність приведених чинників підтверджує доцільність широкого застосування пропонованих непереточуваних ріжучих пластин. В даний час ведеться підготовка до їх виробництва на заводі ПВО «Зоря-Машпроект». ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ріжуча пластина, що має у перерізі Г-подібну форму, яка має одну ріжучу головку та п'ятку для закріплення пластини у державці токарного різця, яка відрізняється тим, що ріжуча пластина виконана у формі рівнобічного кутника та має дві ріжучі головки. 1 UA 69576 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
