Пластина ріжуча
Номер патенту: 33341
Опубліковано: 15.02.2001
Автори: Торлін Вадім Миколайович, Рогозіна Тетяна Анатоліївна
Текст

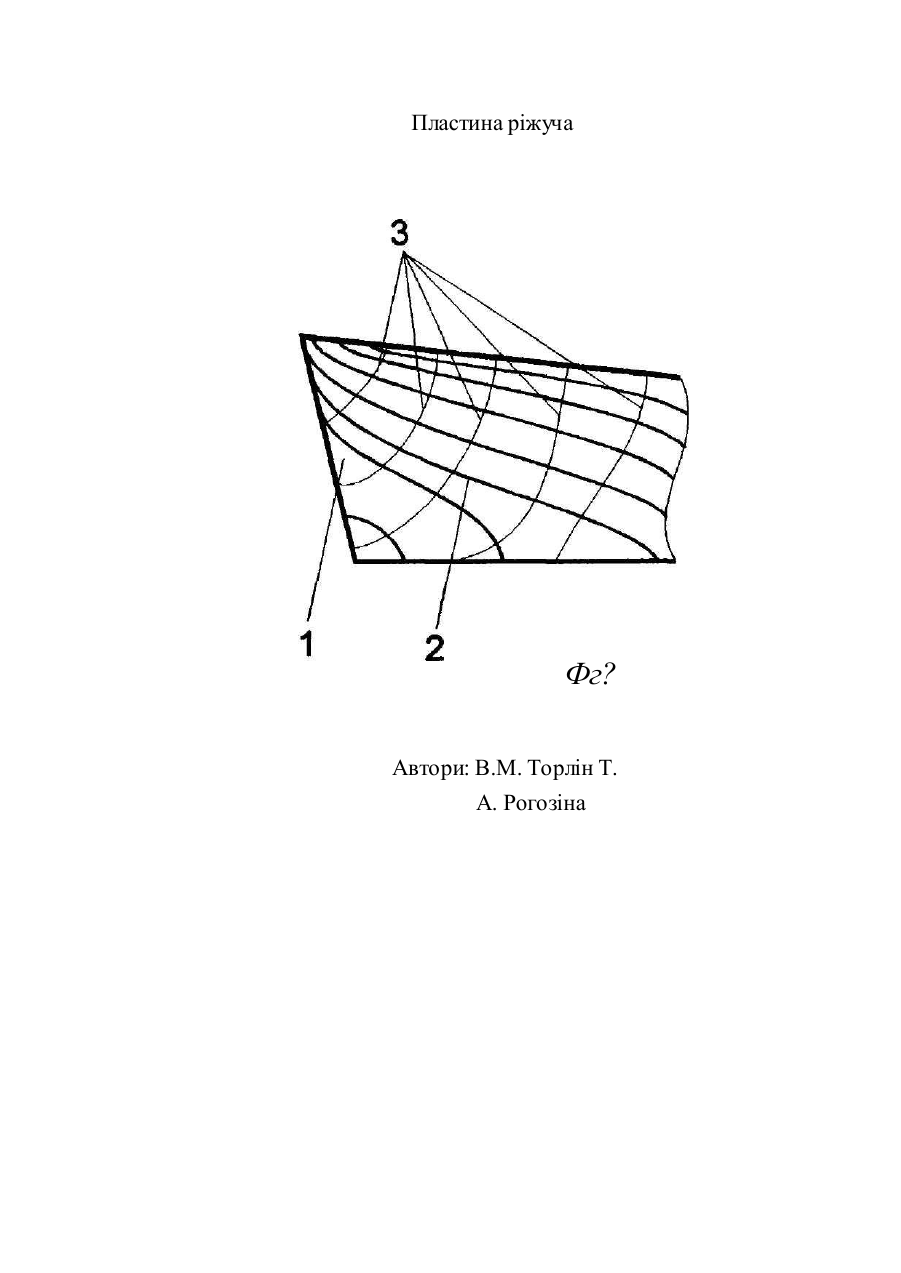

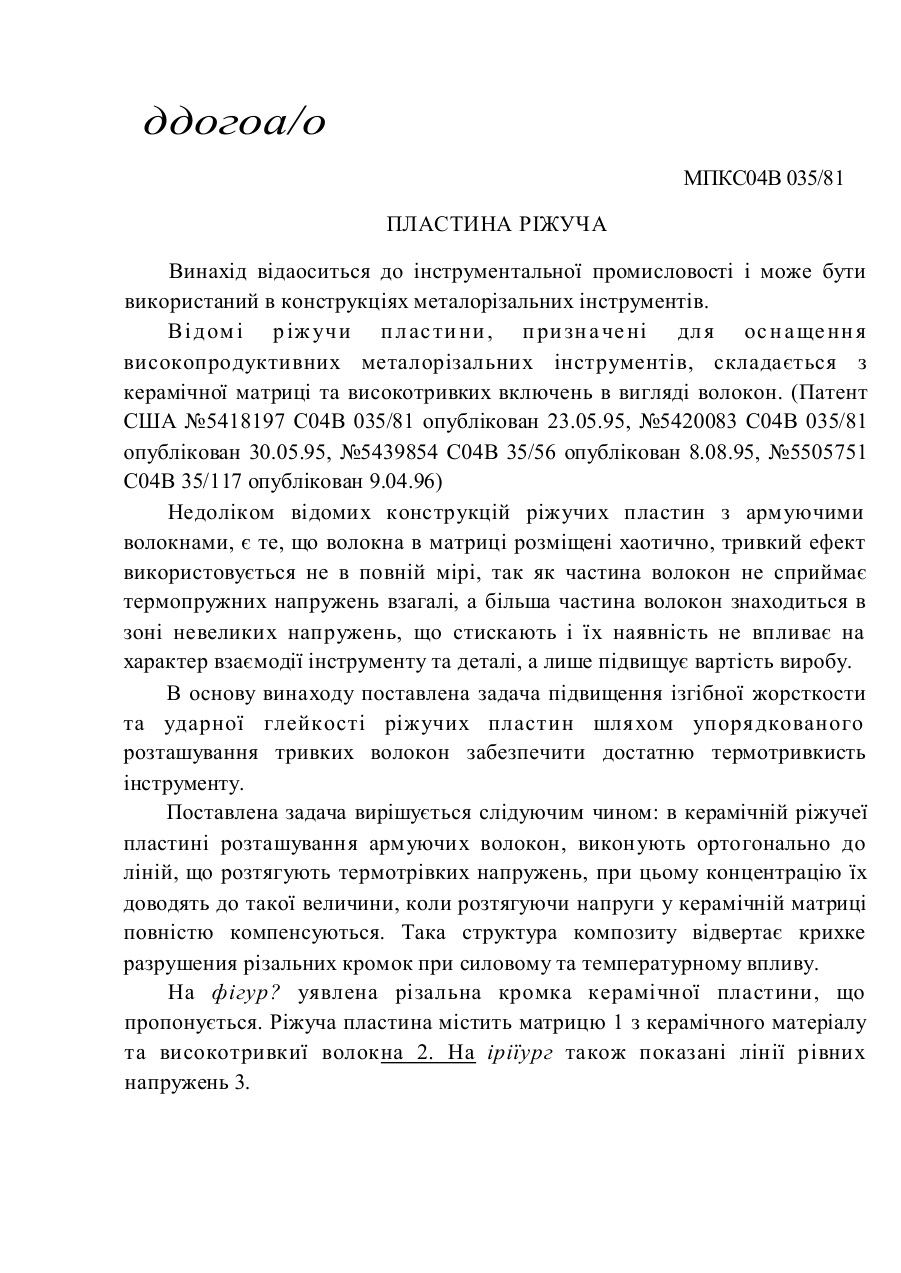

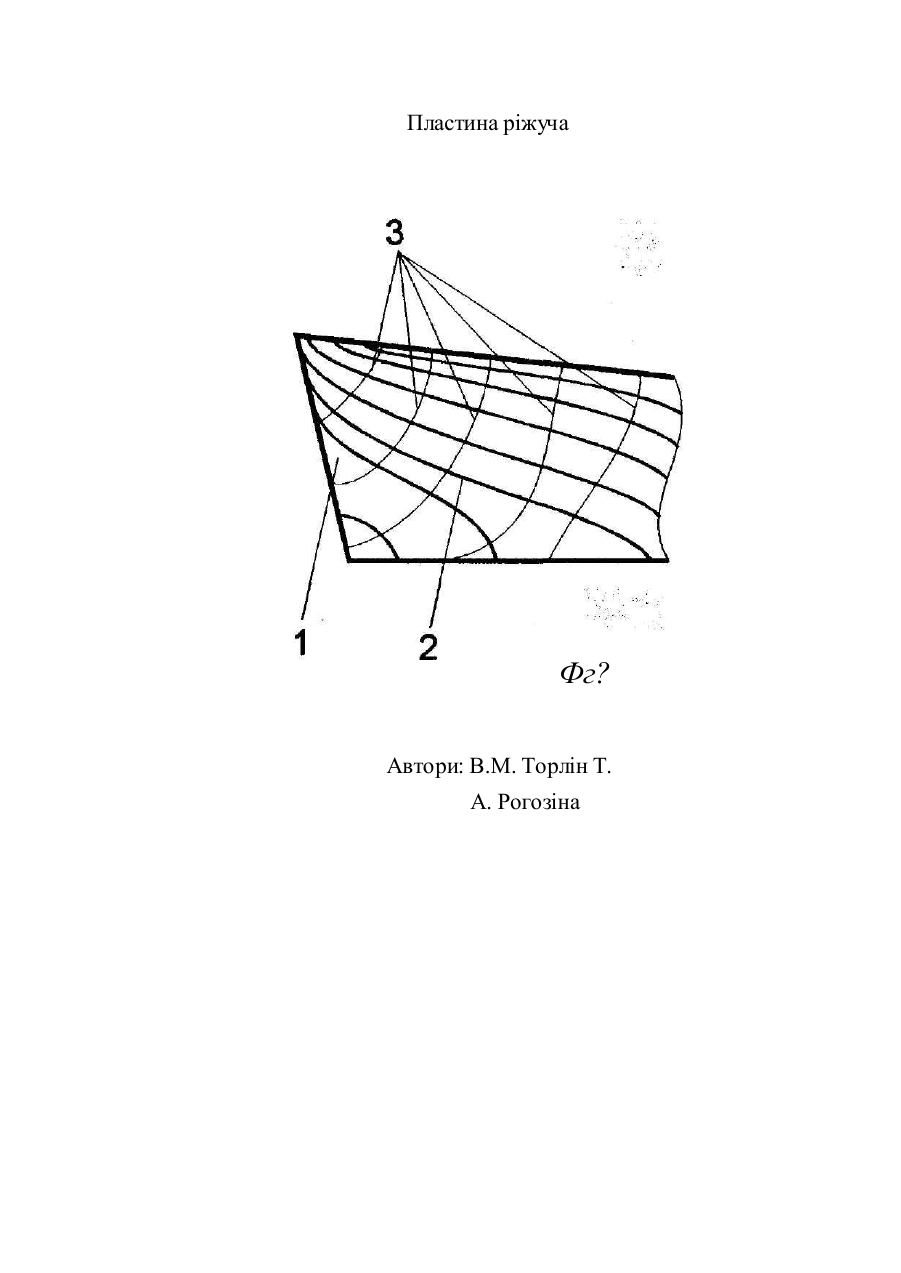

З дог os/о МЛКС04В 035/81 ПЛАСТИНА РІЖУЧА Винахід відноситься до інструментальної промисловості і може бути використаний в конструкціях металорізальних інструментів. Ві дом і рі ж учи пл аст ини , п ри зн а че ні дл я ос на ще н н я високопродуктивних металорізальних інструментів, складається з керамічної матриці та високотривких включень в вигляді волокон. (Патент США №5418197 С04В 035/81 опублікован 23.05.95, №5420083 С04В 035/81 опублікован 30.05.95, №5439854 С04В 35/56 опублікован 8.08.95, №5505751 С04В 35/117 опублікован 9.04.96) Недоліком відомих конструкцій ріжучих пластин з армуючими волокнами, є те, що волокна в матриці розміщені хаотично, тривкий ефект використовується не в повній мірі, так як частина волокон не сприймає термопружних напружень взагалі, а більша частина волокон знаходиться в зоні невеликих напружень, що стискають і їх наявність не впливає на характер взаємодії інструменту та деталі, а лише підвищує вартість виробу. В основу винаходу поставлена задача підвищення ізгібної жорсткости та ударної глейкості ріжучих пластин шляхом уп °Р я Д ко вано го розташування тривких волокон забезпечити достатню термотривкисть інструменту. Поставлена задача вирішується слідуючим чином: в керамічній ріжучеї пластині розташування армуючих волокон, виконують ортогонально до ліній, що розтягують термотрівких напружень, при цьому концентрацію їх доводять до такої величини, коли розтягуючи напруги у керамічній матриці повністю компенсуються. Така структура композиту відвертає крихке разрушения різальних кромок при силовому та температурному впливу. На фі гу/їі уявлена різальна кромка керамічної пластини, що пропонується. Ріжуча пластина містить матрицю 1 з керамічного матеріалу та високотривкиї волокна 2* На фІ2
ДивитисяДодаткова інформація
Автори англійськоюTorlin Vadym Mukolaiovych
Автори російськоюТорлин Вадим Николаевич
МПК / Мітки
МПК: B23B 27/14, C04B 35/80
Код посилання
<a href="https://ua.patents.su/5-33341-plastina-rizhucha.html" target="_blank" rel="follow" title="База патентів України">Пластина ріжуча</a>
Ріжуча пластина жеребного
Номер патенту: 9944
Опубліковано: 30.09.1996
Автор: Жеребний Михайло Олександрович
МПК: B23B 27/00
Мітки: жеребного, ріжуча, пластина
Формула / Реферат:
(57) Режущая пластина, имеющая режущую часть, ограниченную основанием и боковыми сторонами, и крепежную часть, отличающаяся тем, что последняя выполнена в виде двух выступов в форме трехгранных пирамид, причем одна из граней пирамид совпадает с основанием пластины, а другая - с соответствующей боковой поверхностью пластины.
Різальна багатогранна пластина
Номер патенту: 14344
Опубліковано: 25.04.1997
Автори: Гузенко Віталій Семенович, Музикант Яків Абрамович, Хает Григорій Львович, Казакова Тетяна Валентинівна
МПК: B23B 27/00
Мітки: пластина, різальна, багатогранна
Формула / Реферат:
Режущая многогранная пластина, содержащая режущую кромку и два стружколомающих выступа на передней поверхности, отличающаяся тем, что, с целью расширения технологических возможностей за счет увеличения области устойчивого стружкодробления, стружколомающие выступы выполнены под противоположно направленными углами во взаимно перпендикулярных плоскостях относительно режущей кромки.
Різальна пластина
Номер патенту: 21393
Опубліковано: 02.12.1997
Автор: Пожидаєв Олександр Валентинович
МПК: B23B 27/00
Формула / Реферат:
Режущая пластина, призматической формы, содержащая режущий клин, отличающаяся тем, что выполнена из двух жестко соединенных частей с различными температурными коэффициентами линейного расширения, причем опорная часть выполнена из материала с большим температурным коэффициентом линейного расширения.
Різальна пластина для важкого різання
Номер патенту: 14367
Опубліковано: 25.04.1997
Автори: Медведєв Вячеслав Степанович, Гузенко Віталій Семенович, Гах Віталій Михайлович, Спасов Михайло Вікторович
МПК: B23B 27/00
Мітки: пластина, важкого, різання, різальна
Формула / Реферат:
Режущая пластина для тяжелого резания, содержащая основание и главные режущие кромки, образованные пересечением передней поверхности с главными задними поверхностями, отличающаяся тем, что, с целью повышения долговечности за счет облегчения шлифования фасок па главных режущих кромках, передняя поверхность выполнена в виде участка пригорловой поверхности однополостного гиперболоида вращения, а главные задние поверхности пересекают...
Багатогранна різальна пластина
Номер патенту: 25796
Опубліковано: 30.10.1998
Автори: Гузенко Віталій Семенович, Сердюк Вадим Олександрович, Мироненко Євген Васильович, Васильченко Яна Васильовна
МПК: B26D 1/00
Мітки: пластина, різальна, багатогранна
Формула / Реферат:
Многогранная режущая пластина, содержащая фаску и продольную стружкозавивающую канавку с восходящей и нисходящей стенками и расположенными в ней поперечными выступами, примыкающими к восходящей стенке канавки, отличающаяся тем, что на нисходящей поверхности стружкозавивающей канавки оппозитно началу выступов выполнены углубления, при этом поверхность углубления охватывает начало выступов.
