Структурно-вантове купольне покриття

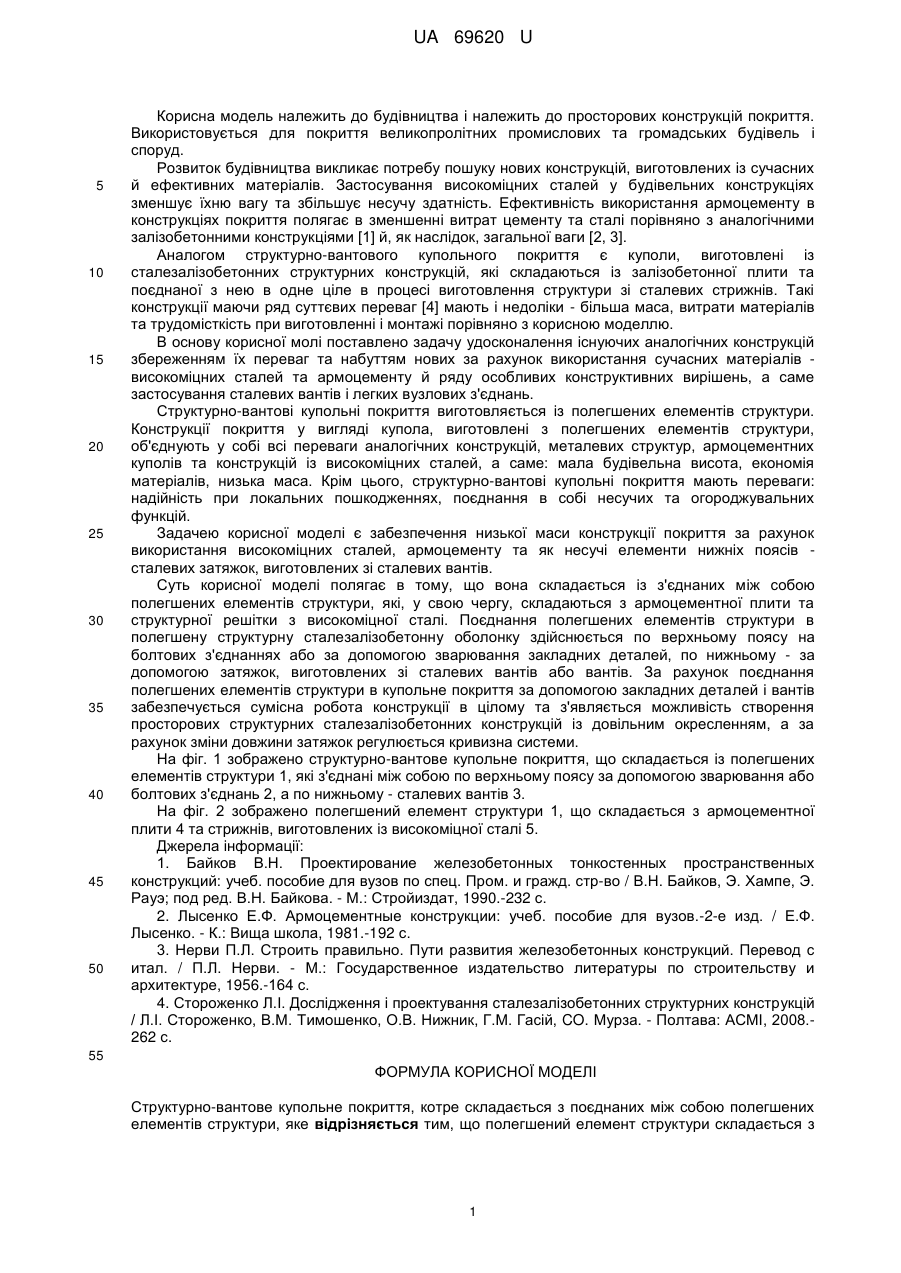

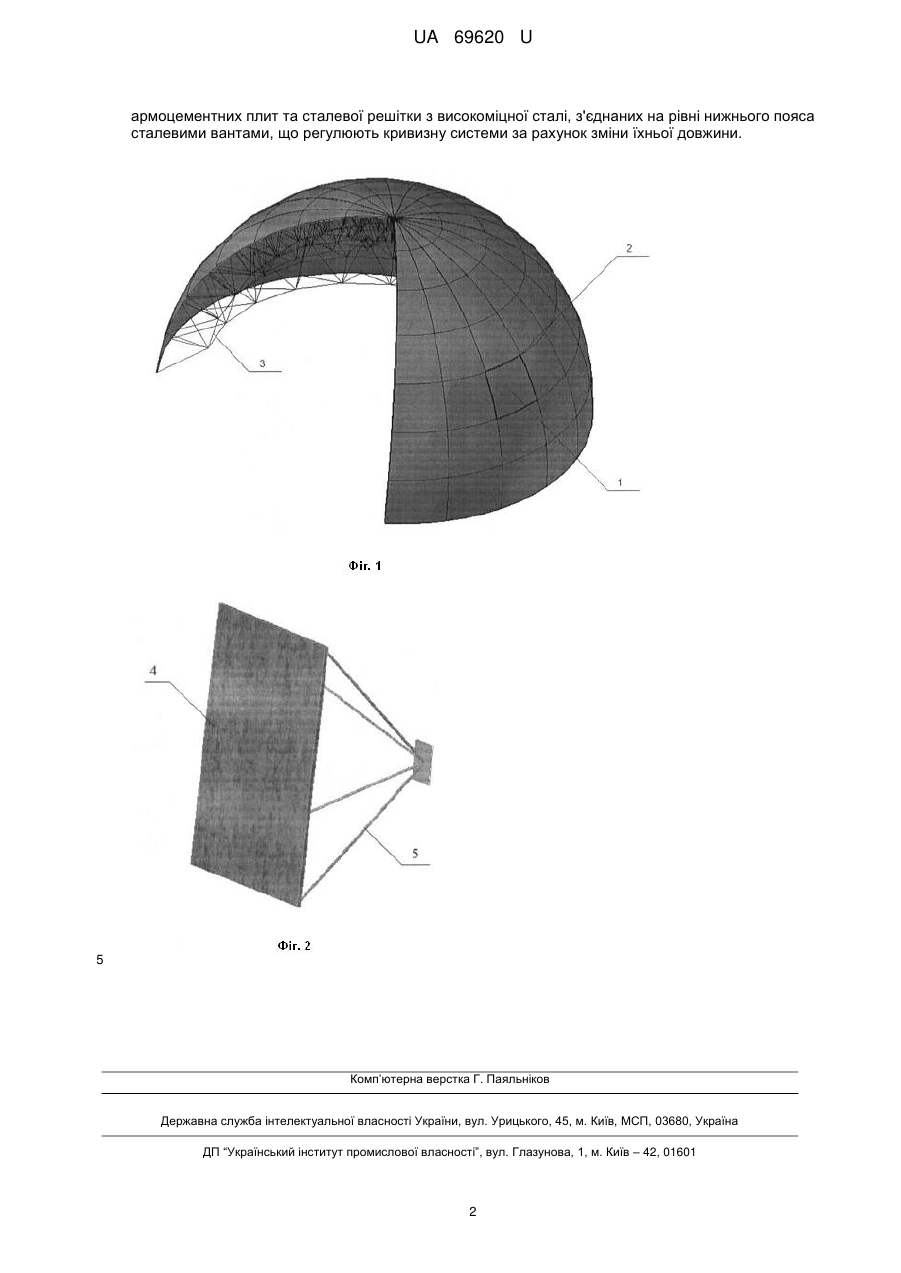

Реферат: UA 69620 U UA 69620 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і належить до просторових конструкцій покриття. Використовується для покриття великопролітних промислових та громадських будівель і споруд. Розвиток будівництва викликає потребу пошуку нових конструкцій, виготовлених із сучасних й ефективних матеріалів. Застосування високоміцних сталей у будівельних конструкціях зменшує їхню вагу та збільшує несучу здатність. Ефективність використання армоцементу в конструкціях покриття полягає в зменшенні витрат цементу та сталі порівняно з аналогічними залізобетонними конструкціями [1] й, як наслідок, загальної ваги [2, 3]. Аналогом структурно-вантового купольного покриття є куполи, виготовлені із сталезалізобетонних структурних конструкцій, які складаються із залізобетонної плити та поєднаної з нею в одне ціле в процесі виготовлення структури зі сталевих стрижнів. Такі конструкції маючи ряд суттєвих переваг [4] мають і недоліки - більша маса, витрати матеріалів та трудомісткість при виготовленні і монтажі порівняно з корисною моделлю. В основу корисної молі поставлено задачу удосконалення існуючих аналогічних конструкцій збереженням їх переваг та набуттям нових за рахунок використання сучасних матеріалів високоміцних сталей та армоцементу й ряду особливих конструктивних вирішень, а саме застосування сталевих вантів і легких вузлових з'єднань. Структурно-вантові купольні покриття виготовляється із полегшених елементів структури. Конструкції покриття у вигляді купола, виготовлені з полегшених елементів структури, об'єднують у собі всі переваги аналогічних конструкцій, металевих структур, армоцементних куполів та конструкцій із високоміцних сталей, а саме: мала будівельна висота, економія матеріалів, низька маса. Крім цього, структурно-вантові купольні покриття мають переваги: надійність при локальних пошкодженнях, поєднання в собі несучих та огороджувальних функцій. Задачею корисної моделі є забезпечення низької маси конструкції покриття за рахунок використання високоміцних сталей, армоцементу та як несучі елементи нижніх поясів сталевих затяжок, виготовлених зі сталевих вантів. Суть корисної моделі полягає в тому, що вона складається із з'єднаних між собою полегшених елементів структури, які, у свою чергу, складаються з армоцементної плити та структурної решітки з високоміцної сталі. Поєднання полегшених елементів структури в полегшену структурну сталезалізобетонну оболонку здійснюється по верхньому поясу на болтових з'єднаннях або за допомогою зварювання закладних деталей, по нижньому - за допомогою затяжок, виготовлених зі сталевих вантів або вантів. За рахунок поєднання полегшених елементів структури в купольне покриття за допомогою закладних деталей і вантів забезпечується сумісна робота конструкції в цілому та з'являється можливість створення просторових структурних сталезалізобетонних конструкцій із довільним окресленням, а за рахунок зміни довжини затяжок регулюється кривизна системи. На фіг. 1 зображено структурно-вантове купольне покриття, що складається із полегшених елементів структури 1, які з'єднані між собою по верхньому поясу за допомогою зварювання або болтових з'єднань 2, а по нижньому - сталевих вантів 3. На фіг. 2 зображено полегшений елемент структури 1, що складається з армоцементної плити 4 та стрижнів, виготовлених із високоміцної сталі 5. Джерела інформації: 1. Байков В.Н. Проектирование железобетонных тонкостенных пространственных конструкций: учеб. пособие для вузов по спец. Пром. и гражд. стр-во / В.Н. Байков, Э. Хампе, Э. Рауэ; под ред. В.Н. Байкова. - М.: Стройиздат, 1990.-232 с. 2. Лысенко Е.Ф. Армоцементные конструкции: учеб. пособие для вузов.-2-е изд. / Е.Ф. Лысенко. - К.: Вища школа, 1981.-192 с. 3. Нерви П.Л. Строить правильно. Пути развития железобетонных конструкций. Перевод с итал. / П.Л. Нерви. - М.: Государственное издательство литературы по строительству и архитектуре, 1956.-164 с. 4. Стороженко Л.І. Дослідження і проектування сталезалізобетонних структурних конструкцій / Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, CO. Мурза. - Полтава: АСМІ, 2008.262 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Структурно-вантове купольне покриття, котре складається з поєднаних між собою полегшених елементів структури, яке відрізняється тим, що полегшений елемент структури складається з 1 UA 69620 U армоцементних плит та сталевої решітки з високоміцної сталі, з'єднаних на рівні нижнього пояса сталевими вантами, що регулюють кривизну системи за рахунок зміни їхньої довжини. 5 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
