Коренезбиральна машина

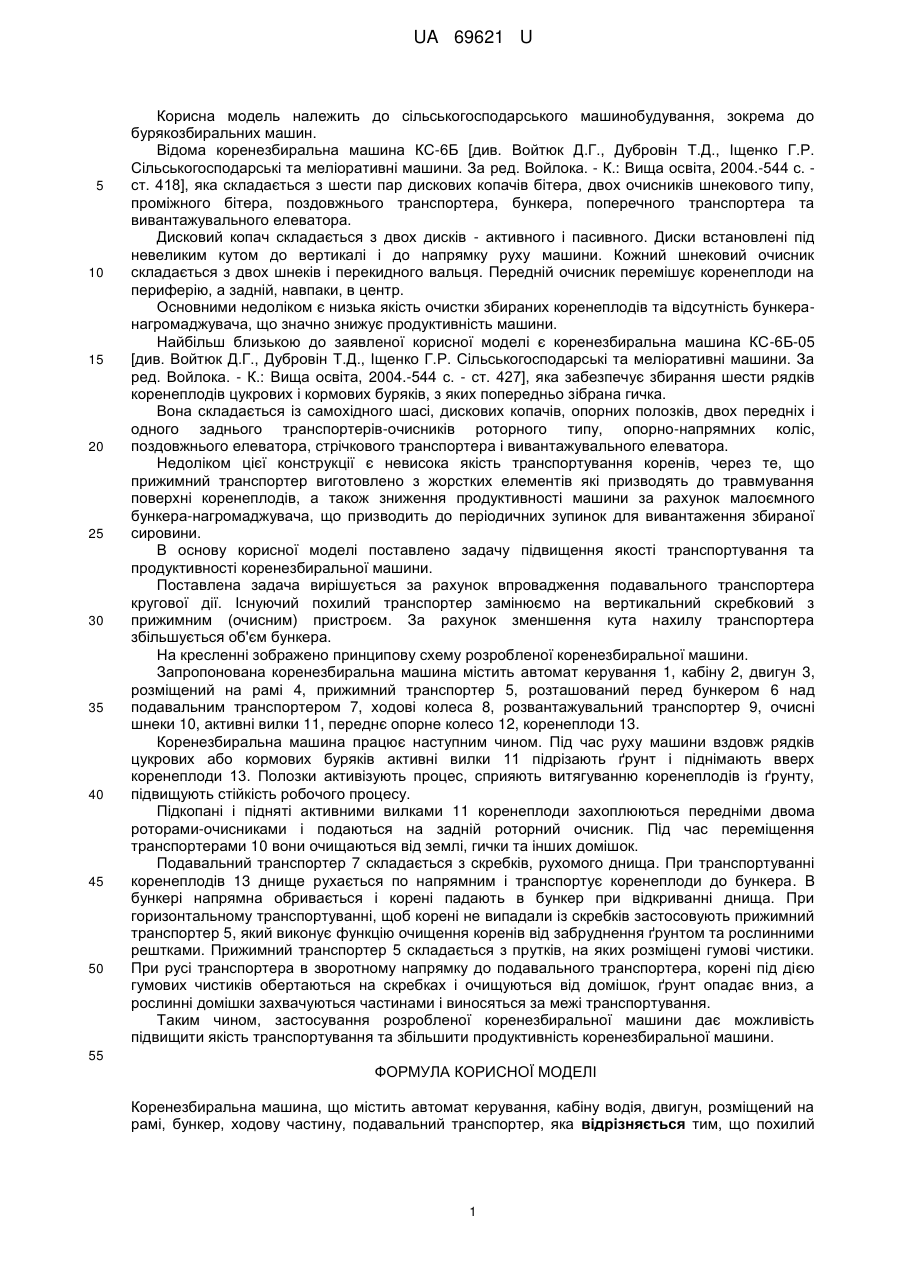

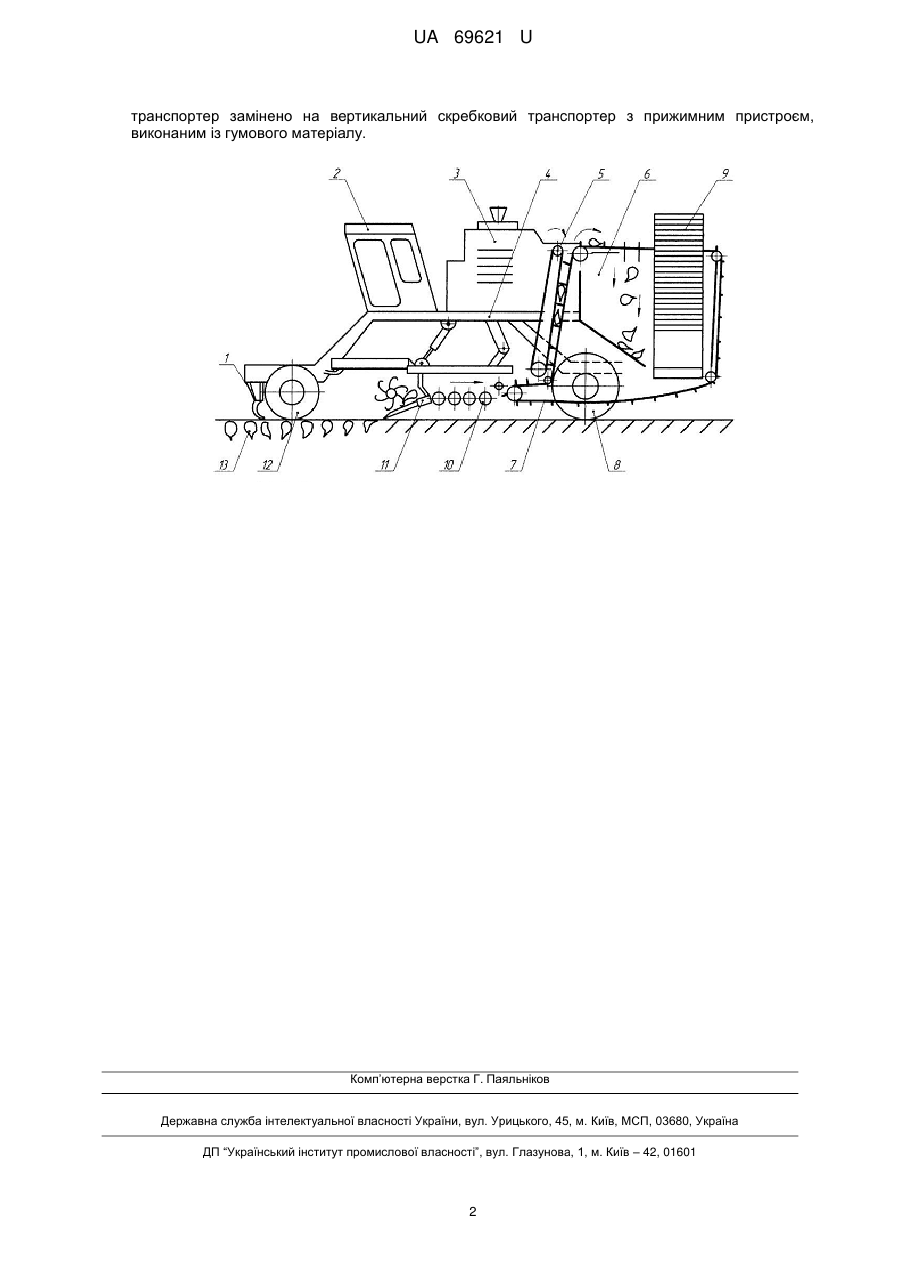

Реферат: UA 69621 U UA 69621 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до бурякозбиральних машин. Відома коренезбиральна машина КС-6Б [див. Войтюк Д.Г., Дубровін Т.Д., Іщенко Г.Р. Сільськогосподарські та меліоративні машини. За ред. Войлока. - К.: Вища освіта, 2004.-544 с. ст. 418], яка складається з шести пар дискових копачів бітера, двох очисників шнекового типу, проміжного бітера, поздовжнього транспортера, бункера, поперечного транспортера та вивантажувального елеватора. Дисковий копач складається з двох дисків - активного і пасивного. Диски встановлені під невеликим кутом до вертикалі і до напрямку руху машини. Кожний шнековий очисник складається з двох шнеків і перекидного вальця. Передній очисник перемішує коренеплоди на периферію, а задній, навпаки, в центр. Основними недоліком є низька якість очистки збираних коренеплодів та відсутність бункеранагромаджувача, що значно знижує продуктивність машини. Найбільш близькою до заявленої корисної моделі є коренезбиральна машина КС-6Б-05 [див. Войтюк Д.Г., Дубровін Т.Д., Іщенко Г.Р. Сільськогосподарські та меліоративні машини. За ред. Войлока. - К.: Вища освіта, 2004.-544 с. - ст. 427], яка забезпечує збирання шести рядків коренеплодів цукрових і кормових буряків, з яких попередньо зібрана гичка. Вона складається із самохідного шасі, дискових копачів, опорних полозків, двох передніх і одного заднього транспортерів-очисників роторного типу, опорно-напрямних коліс, поздовжнього елеватора, стрічкового транспортера і вивантажувального елеватора. Недоліком цієї конструкції є невисока якість транспортування коренів, через те, що прижимний транспортер виготовлено з жорстких елементів які призводять до травмування поверхні коренеплодів, а також зниження продуктивності машини за рахунок малоємного бункера-нагромаджувача, що призводить до періодичних зупинок для вивантаження збираної сировини. В основу корисної моделі поставлено задачу підвищення якості транспортування та продуктивності коренезбиральної машини. Поставлена задача вирішується за рахунок впровадження подавального транспортера кругової дії. Існуючий похилий транспортер замінюємо на вертикальний скребковий з прижимним (очисним) пристроєм. За рахунок зменшення кута нахилу транспортера збільшується об'єм бункера. На кресленні зображено принципову схему розробленої коренезбиральної машини. Запропонована коренезбиральна машина містить автомат керування 1, кабіну 2, двигун 3, розміщений на рамі 4, прижимний транспортер 5, розташований перед бункером 6 над подавальним транспортером 7, ходові колеса 8, розвантажувальний транспортер 9, очисні шнеки 10, активні вилки 11, переднє опорне колесо 12, коренеплоди 13. Коренезбиральна машина працює наступним чином. Під час руху машини вздовж рядків цукрових або кормових буряків активні вилки 11 підрізають ґрунт і піднімають вверх коренеплоди 13. Полозки активізують процес, сприяють витягуванню коренеплодів із ґрунту, підвищують стійкість робочого процесу. Підкопані і підняті активними вилками 11 коренеплоди захоплюються передніми двома роторами-очисниками і подаються на задній роторний очисник. Під час переміщення транспортерами 10 вони очищаються від землі, гички та інших домішок. Подавальний транспортер 7 складається з скребків, рухомого днища. При транспортуванні коренеплодів 13 днище рухається по напрямним і транспортує коренеплоди до бункера. В бункері напрямна обривається і корені падають в бункер при відкриванні днища. При горизонтальному транспортуванні, щоб корені не випадали із скребків застосовують прижимний транспортер 5, який виконує функцію очищення коренів від забруднення ґрунтом та рослинними рештками. Прижимний транспортер 5 складається з прутків, на яких розміщені гумові чистики. При русі транспортера в зворотному напрямку до подавального транспортера, корені під дією гумових чистиків обертаються на скребках і очищуються від домішок, ґрунт опадає вниз, а рослинні домішки захвачуються частинами і виносяться за межі транспортування. Таким чином, застосування розробленої коренезбиральної машини дає можливість підвищити якість транспортування та збільшити продуктивність коренезбиральної машини. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Коренезбиральна машина, що містить автомат керування, кабіну водія, двигун, розміщений на рамі, бункер, ходову частину, подавальний транспортер, яка відрізняється тим, що похилий 1 UA 69621 U транспортер замінено на вертикальний скребковий транспортер з прижимним пристроєм, виконаним із гумового матеріалу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
