Ексгаустер із замкненою системою автоматичного регулювання розрідженого коксового газу

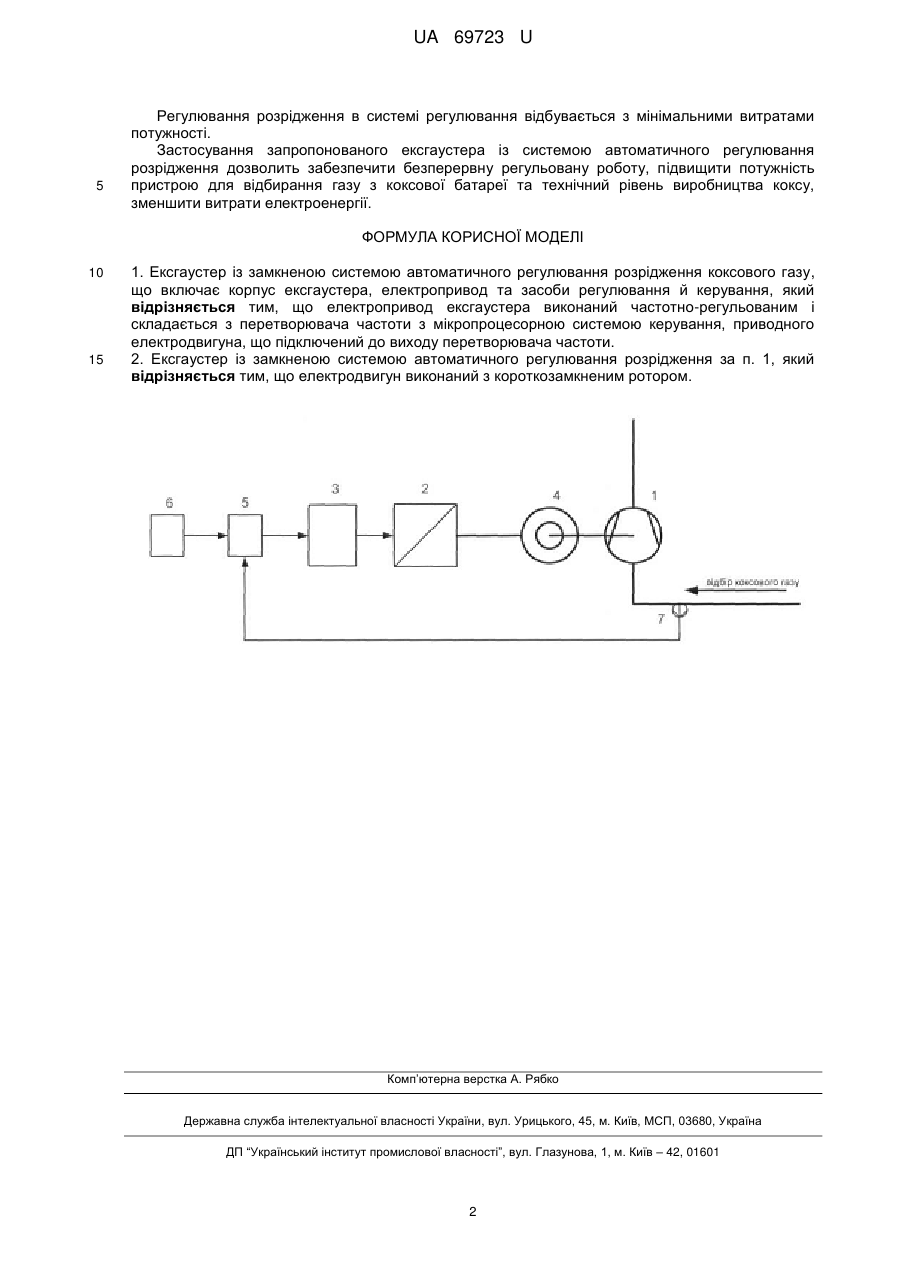

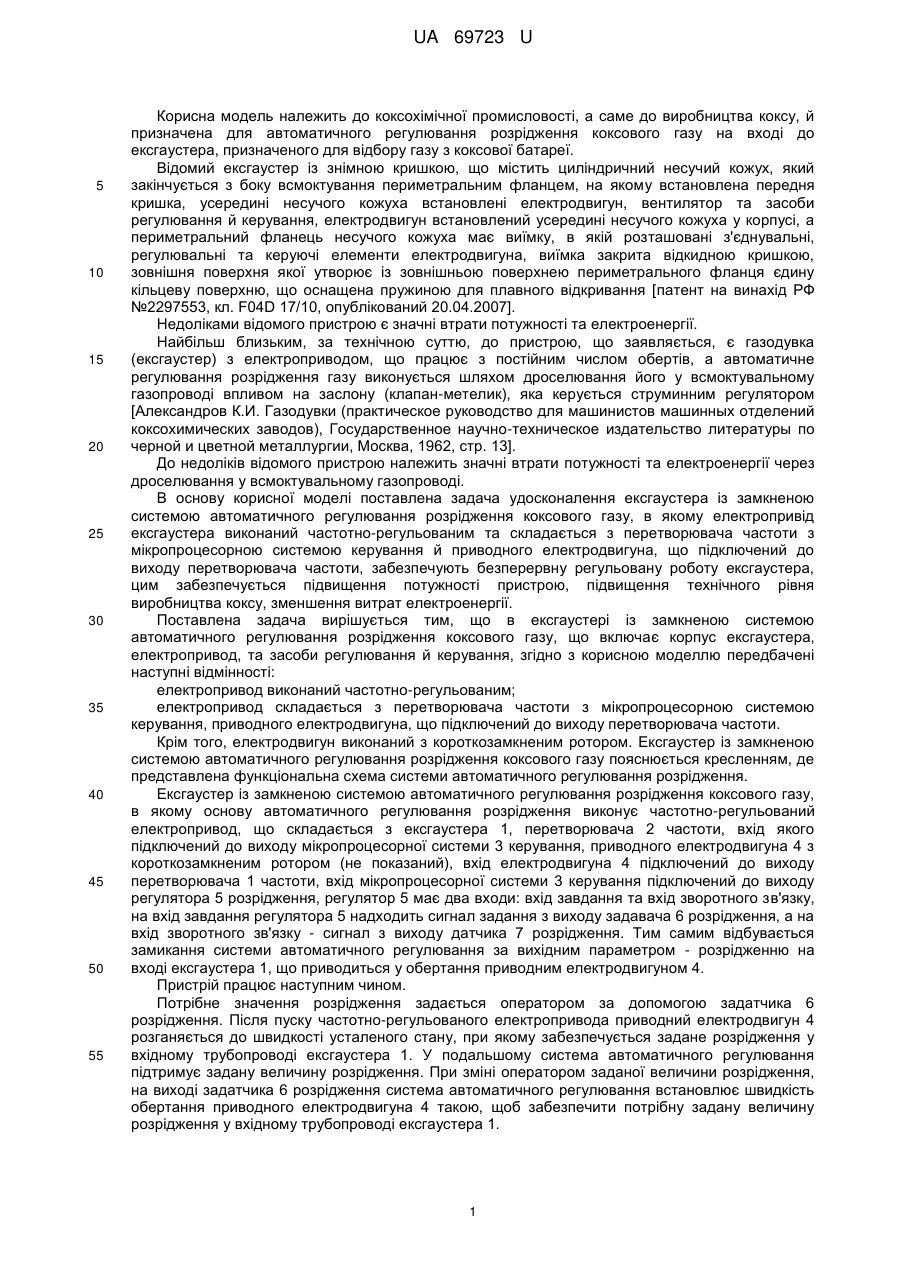

Реферат: Ексгаустер із замкненою системою автоматичного регулювання розрідження коксового газу, що включає корпус ексгаустера, електропривод та засоби регулювання й керування. Електропривод ексгаустера виконаний частотно-регульованим і складається з перетворювача частоти з мікропроцесорною системою керування, приводного електродвигуна, що підключений до виходу перетворювача частоти. UA 69723 U (12) UA 69723 U UA 69723 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до коксохімічної промисловості, а саме до виробництва коксу, й призначена для автоматичного регулювання розрідження коксового газу на вході до ексгаустера, призначеного для відбору газу з коксової батареї. Відомий ексгаустер із знімною кришкою, що містить циліндричний несучий кожух, який закінчується з боку всмоктування периметральним фланцем, на якому встановлена передня кришка, усередині несучого кожуха встановлені електродвигун, вентилятор та засоби регулювання й керування, електродвигун встановлений усередині несучого кожуха у корпусі, а периметральний фланець несучого кожуха має виїмку, в якій розташовані з'єднувальні, регулювальні та керуючі елементи електродвигуна, виїмка закрита відкидною кришкою, зовнішня поверхня якої утворює із зовнішньою поверхнею периметрального фланця єдину кільцеву поверхню, що оснащена пружиною для плавного відкривання [патент на винахід РФ №2297553, кл. F04D 17/10, опублікований 20.04.2007]. Недоліками відомого пристрою є значні втрати потужності та електроенергії. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є газодувка (ексгаустер) з електроприводом, що працює з постійним числом обертів, а автоматичне регулювання розрідження газу виконується шляхом дроселювання його у всмоктувальному газопроводі впливом на заслону (клапан-метелик), яка керується струминним регулятором [Александров К.И. Газодувки (практическое руководство для машинистов машинных отделений коксохимических заводов), Государственное научно-техническое издательство литературы по черной и цветной металлургии, Москва, 1962, стр. 13]. До недоліків відомого пристрою належить значні втрати потужності та електроенергії через дроселювання у всмоктувальному газопроводі. В основу корисної моделі поставлена задача удосконалення ексгаустера із замкненою системою автоматичного регулювання розрідження коксового газу, в якому електропривід ексгаустера виконаний частотно-регульованим та складається з перетворювача частоти з мікропроцесорною системою керування й приводного електродвигуна, що підключений до виходу перетворювача частоти, забезпечують безперервну регульовану роботу ексгаустера, цим забезпечується підвищення потужності пристрою, підвищення технічного рівня виробництва коксу, зменшення витрат електроенергії. Поставлена задача вирішується тим, що в ексгаустері із замкненою системою автоматичного регулювання розрідження коксового газу, що включає корпус ексгаустера, електропривод, та засоби регулювання й керування, згідно з корисною моделлю передбачені наступні відмінності: електропривод виконаний частотно-регульованим; електропривод складається з перетворювача частоти з мікропроцесорною системою керування, приводного електродвигуна, що підключений до виходу перетворювача частоти. Крім того, електродвигун виконаний з короткозамкненим ротором. Ексгаустер із замкненою системою автоматичного регулювання розрідження коксового газу пояснюється кресленням, де представлена функціональна схема системи автоматичного регулювання розрідження. Ексгаустер із замкненою системою автоматичного регулювання розрідження коксового газу, в якому основу автоматичного регулювання розрідження виконує частотно-регульований електропривод, що складається з ексгаустера 1, перетворювача 2 частоти, вхід якого підключений до виходу мікропроцесорної системи 3 керування, приводного електродвигуна 4 з короткозамкненим ротором (не показаний), вхід електродвигуна 4 підключений до виходу перетворювача 1 частоти, вхід мікропроцесорної системи 3 керування підключений до виходу регулятора 5 розрідження, регулятор 5 має два входи: вхід завдання та вхід зворотного зв'язку, на вхід завдання регулятора 5 надходить сигнал задання з виходу задавача 6 розрідження, а на вхід зворотного зв'язку - сигнал з виходу датчика 7 розрідження. Тим самим відбувається замикання системи автоматичного регулювання за вихідним параметром - розрідженню на вході ексгаустера 1, що приводиться у обертання приводним електродвигуном4. Пристрій працює наступним чином. Потрібне значення розрідження задається оператором за допомогою задатчика 6 розрідження. Після пуску частотно-регульованого електропривода приводний електродвигун 4 розганяється до швидкості усталеного стану, при якому забезпечується задане розрідження у вхідному трубопроводі ексгаустера 1. У подальшому система автоматичного регулювання підтримує задану величину розрідження. При зміні оператором заданої величини розрідження, на виході задатчика 6 розрідження система автоматичного регулювання встановлює швидкість обертання приводного електродвигуна 4 такою, щоб забезпечити потрібну задану величину розрідження у вхідному трубопроводі ексгаустера 1. 1 UA 69723 U 5 Регулювання розрідження в системі регулювання відбувається з мінімальними витратами потужності. Застосування запропонованого ексгаустера із системою автоматичного регулювання розрідження дозволить забезпечити безперервну регульовану роботу, підвищити потужність пристрою для відбирання газу з коксової батареї та технічний рівень виробництва коксу, зменшити витрати електроенергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Ексгаустер із замкненою системою автоматичного регулювання розрідження коксового газу, що включає корпус ексгаустера, електропривод та засоби регулювання й керування, який відрізняється тим, що електропривод ексгаустера виконаний частотно-регульованим і складається з перетворювача частоти з мікропроцесорною системою керування, приводного електродвигуна, що підключений до виходу перетворювача частоти. 2. Ексгаустер із замкненою системою автоматичного регулювання розрідження за п. 1, який відрізняється тим, що електродвигун виконаний з короткозамкненим ротором. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
