Лопатевий аератор

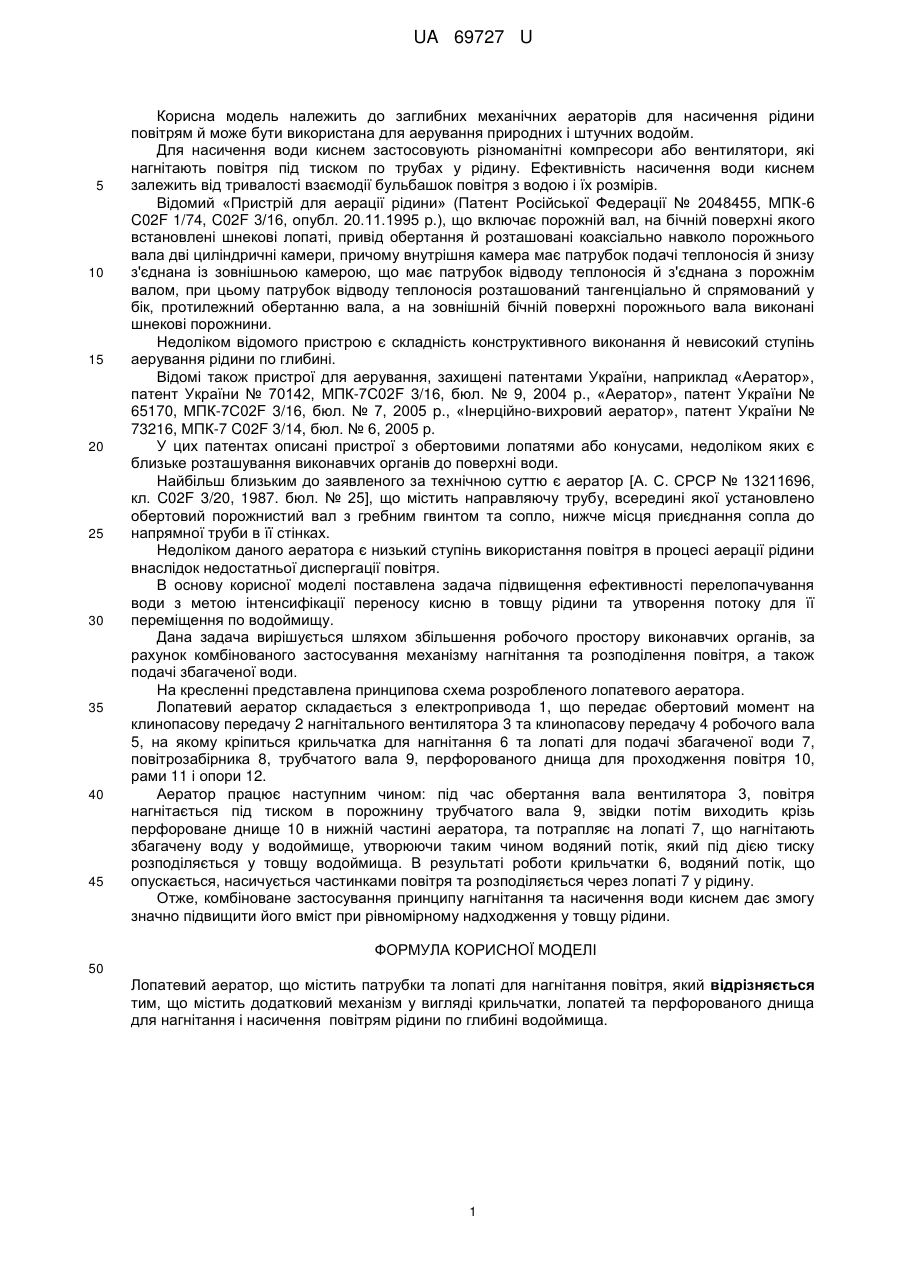

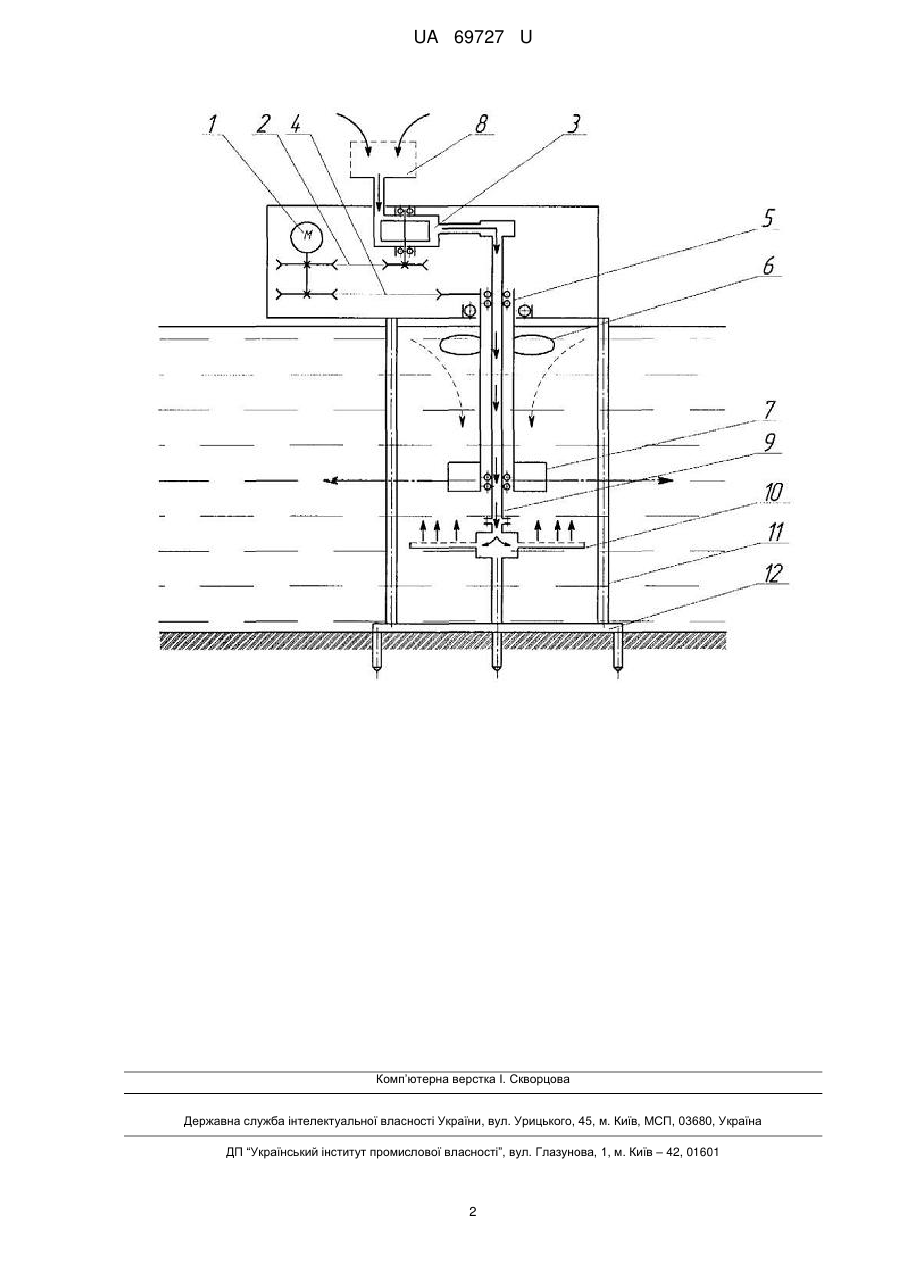

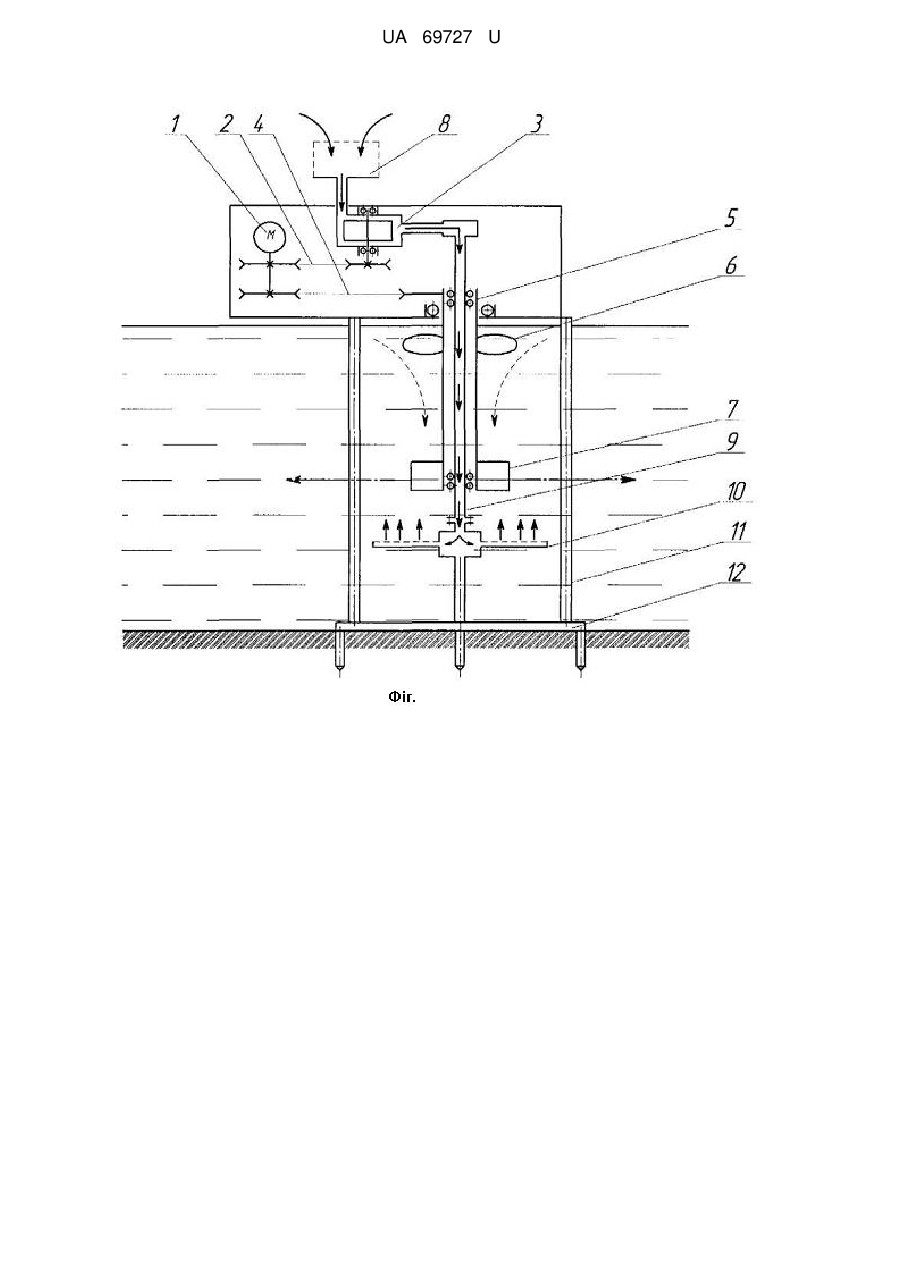

Реферат: UA 69727 U UA 69727 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до заглибних механічних аераторів для насичення рідини повітрям й може бути використана для аерування природних і штучних водойм. Для насичення води киснем застосовують різноманітні компресори або вентилятори, які нагнітають повітря під тиском по трубах у рідину. Ефективність насичення води киснем залежить від тривалості взаємодії бульбашок повітря з водою і їх розмірів. Відомий «Пристрій для аерації рідини» (Патент Російської Федерації № 2048455, МПК-6 C02F 1/74, C02F 3/16, опубл. 20.11.1995 p.), що включає порожній вал, на бічній поверхні якого встановлені шнекові лопаті, привід обертання й розташовані коаксіально навколо порожнього вала дві циліндричні камери, причому внутрішня камера має патрубок подачі теплоносія й знизу з'єднана із зовнішньою камерою, що має патрубок відводу теплоносія й з'єднана з порожнім валом, при цьому патрубок відводу теплоносія розташований тангенціально й спрямований у бік, протилежний обертанню вала, а на зовнішній бічній поверхні порожнього вала виконані шнекові порожнини. Недоліком відомого пристрою є складність конструктивного виконання й невисокий ступінь аерування рідини по глибині. Відомі також пристрої для аерування, захищені патентами України, наприклад «Аератор», патент України № 70142, МПК-7С02F 3/16, бюл. № 9, 2004 p., «Аератор», патент України № 65170, МПК-7С02F 3/16, бюл. № 7, 2005 p., «Інерційно-вихровий аератор», патент України № 73216, МПК-7 C02F 3/14, бюл. № 6, 2005 р. У цих патентах описані пристрої з обертовими лопатями або конусами, недоліком яких є близьке розташування виконавчих органів до поверхні води. Найбільш близьким до заявленого за технічною суттю є аератор [А. С. СРСР № 13211696, кл. C02F 3/20, 1987. бюл. № 25], що містить направляючу трубу, всередині якої установлено обертовий порожнистий вал з гребним гвинтом та сопло, нижче місця приєднання сопла до напрямної труби в її стінках. Недоліком даного аератора є низький ступінь використання повітря в процесі аерації рідини внаслідок недостатньої диспергації повітря. В основу корисної моделі поставлена задача підвищення ефективності перелопачування води з метою інтенсифікації переносу кисню в товщу рідини та утворення потоку для її переміщення по водоймищу. Дана задача вирішується шляхом збільшення робочого простору виконавчих органів, за рахунок комбінованого застосування механізму нагнітання та розподілення повітря, а також подачі збагаченої води. На кресленні представлена принципова схема розробленого лопатевого аератора. Лопатевий аератор складається з електропривода 1, що передає обертовий момент на клинопасову передачу 2 нагнітального вентилятора 3 та клинопасову передачу 4 робочого вала 5, на якому кріпиться крильчатка для нагнітання 6 та лопаті для подачі збагаченої води 7, повітрозабірника 8, трубчатого вала 9, перфорованого днища для проходження повітря 10, рами 11 і опори 12. Аератор працює наступним чином: під час обертання вала вентилятора 3, повітря нагнітається під тиском в порожнину трубчатого вала 9, звідки потім виходить крізь перфороване днище 10 в нижній частині аератора, та потрапляє на лопаті 7, що нагнітають збагачену воду у водоймище, утворюючи таким чином водяний потік, який під дією тиску розподіляється у товщу водоймища. В результаті роботи крильчатки 6, водяний потік, що опускається, насичується частинками повітря та розподіляється через лопаті 7 у рідину. Отже, комбіноване застосування принципу нагнітання та насичення води киснем дає змогу значно підвищити його вміст при рівномірному надходження у товщу рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Лопатевий аератор, що містить патрубки та лопаті для нагнітання повітря, який відрізняється тим, що містить додатковий механізм у вигляді крильчатки, лопатей та перфорованого днища для нагнітання і насичення повітрям рідини по глибині водоймища. 1 UA 69727 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
