Пристрій для піднімання об’єкту, що затонув

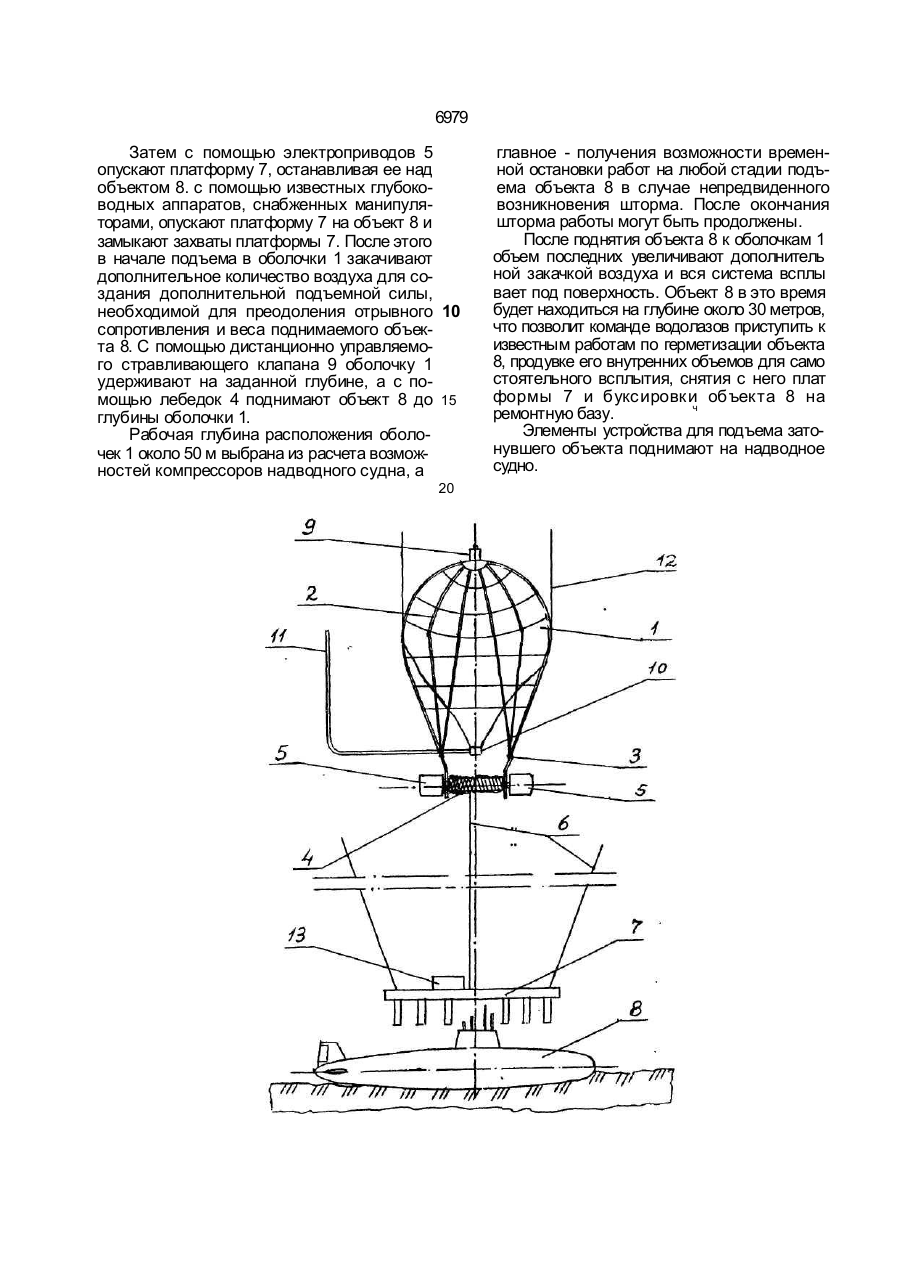

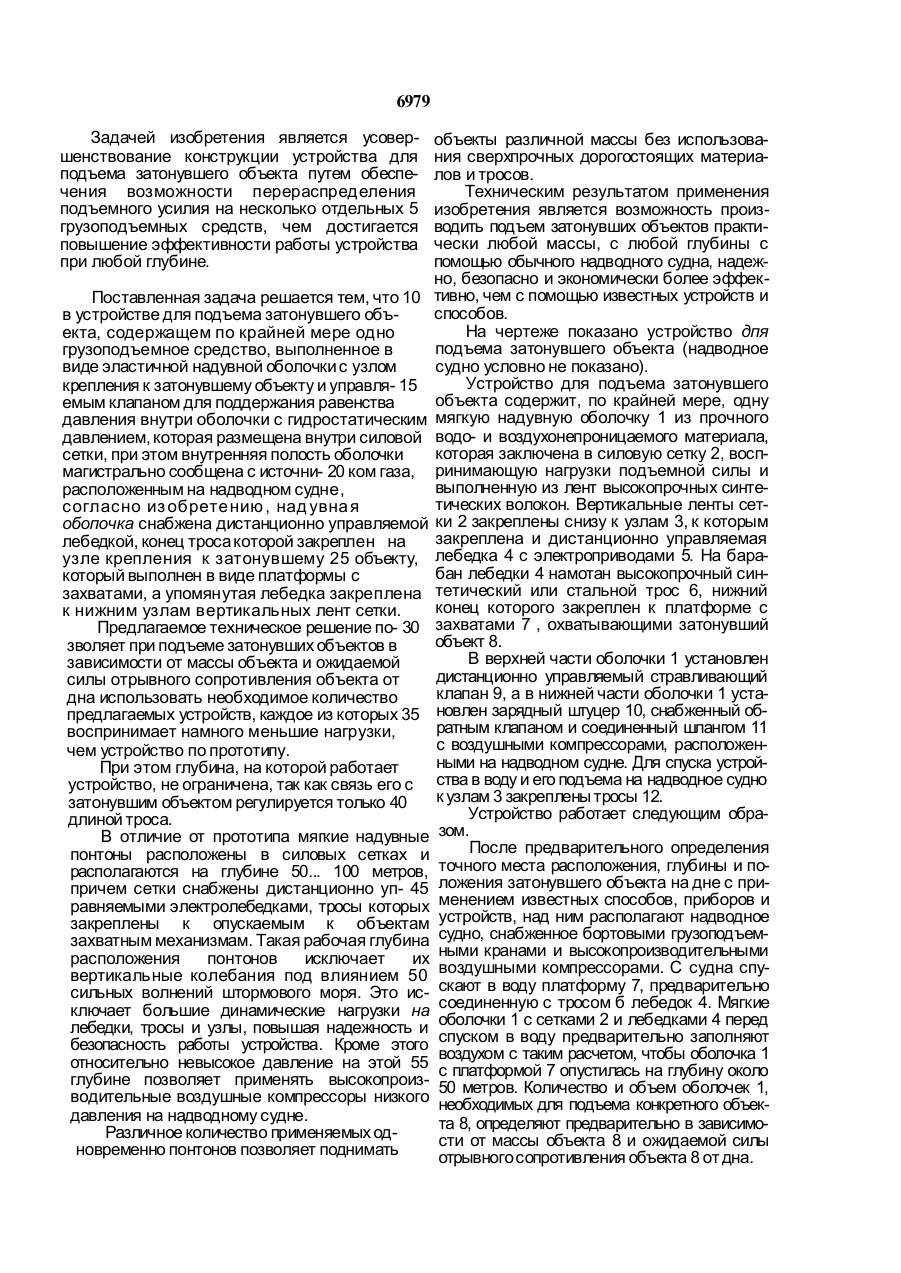

Устройство для подъема затонувшего объекта, содержащее, по крайней мере, од но грузоподъемное средство, выполненное в виде эластичной надувной оболочки с уз лом крепления к затонувшему объекту и уп равляемым клапаном для поддержания равенства давления внутри оболочки с гидростатическим давлением, которая размещена внутри силовой сетки, при этом внутренняя полость оболочки магистрально сообщена с источником газа, расположенным на надводном судне, о т л и ч а ю щ е е с я тем, что надувная оболочка снабжена дистанционно управляемой лебедкой, конец троса которой закреплен на узле крепления к затонувшему объекту, который выполнен в виде платформы с захватами, а упомянутая лебедка закреплена к нижним узлам вертикальных лент сетки. Изобретение относится к работам по подъему затонувших судов с использованием надувных понтонов, закрепляемых с наружной стороны затонувшего судна. Известно устройство для подъема затонувших судов с больших глубин с помощью специального надводного судна, снабженного уникальным грузоподъемным оборудованием, платформой с захватами и подводным "саркофагом". Известно устройство для подъема затонувших судов с больших глубин, где к ним крепятся мягкие понтоны, для наполнения которых используются баллоны сжатого газа или газогенераторы химического типа. Известно устройство для подъема затонувшего объекта, принятое за прототип, содержащее, по крайней мере, одно грузоподъемное средство, выполненное в виде надувной оболочки с узлом крепления к затонувшему объекту и управляемым клапаном для поддержания равенства давления внутри оболочки с гидростатическим давлением, которая размещена внутри силовой сетки, а источник газа размещен на подводном судне, сообщенном с внутренней полостью надувной оболочки. Основными недостатками данного устройства являются: - дороговизна и сложность работы при меняемого специального подводного судна с источником газа для заполнения полости грузоподъемного средства из-за значитель ных давлений на больших глубинах; - небольшой диапазон глубин, на кото рых может работать данное эластичное гру зоподъемное средство, что затрудняет или даже исключает подъем затонувших объек тов с больших глубин; - невозможность плавного изменения длины тросов, связывающих грузоподъем ную эластичную оболочку с затонувшим объ ектом. 6979 Задачей изобретения является усовершенствование конструкции устройства для подъема затонувшего объекта путем обеспечения возможности перераспределения подъемного усилия на несколько отдельных 5 грузоподъемных средств, чем достигается повышение эффективности работы устройства при любой глубине. объекты различной массы без использования сверхпрочных дорогостоящих материалов и тросов. Техническим результатом применения изобретения является возможность производить подъем затонувших объектов практически любой массы, с любой глубины с помощью обычного надводного судна, надежно, безопасно и экономически более эффекПоставленная задача решается тем, что 10 тивно, чем с помощью известных устройств и способов. в устройстве для подъема затонувшего объНа чертеже показано устройство дпя екта, содержащем по крайней мере одно подъема затонувшего объекта (надводное грузоподъемное средство, выполненное в виде эластичной надувной оболочки с узлом судно условно не показано). Устройство для подъема затонувшего крепления к затонувшему объекту и управля- 15 объекта содержит, по крайней мере, одну емым клапаном для поддержания равенства давления внутри оболочки с гидростатическим мягкую надувную оболочку 1 из прочного давлением, которая размещена внутри силовой водо- и воздухонепроницаемого материала, которая заключена в силовую сетку 2, воспсетки, при этом внутренняя полость оболочки магистрально сообщена с источни- 20 ком газа, ринимающую нагрузки подъемной силы и выполненную из лент высокопрочных синтерасположенным на надводном судне, тических волокон. Вертикальные ленты сетсогласно из обрете нию , над увна я обопочка снабжена дистанционно управляемой ки 2 закреплены снизу к узлам 3, к которым закреплена и дистанционно управляемая лебедкой, конец троса которой закреплен на узле крепления к затонувшему 25 объекту, лебедка 4 с электроприводами 5. На барабан лебедки 4 намотан высокопрочный синкоторый выполнен в виде платформы с захватами, а упомянутая лебедка закреплена тетический или стальной трос 6, нижний конец которого закреплен к платформе с к нижним узлам вертикальных лент сетки. Предлагаемое техническоерешение по- 30 захватами 7 , охватывающими затонувший объект 8. зволяет при подъеме затонувших объектов в В верхней части оболочки 1 установлен зависимости от массы объекта и ожидаемой дистанционно управляемый стравливающий силы отрывного сопротивления объекта от клапан 9, а в нижней части оболочки 1 устадна использовать необходимое количество предлагаемых устройств, каждое из которых 35 новлен зарядный штуцер 10, снабженный обратным клапаном и соединенный шлангом 11 воспринимает намного меньшие нагрузки, с воздушными компрессорами, расположенчем устройство по прототипу. ными на надводном судне. Для спуска устройПри этом глубина, на которой работает устройство, не ограничена, так как связь его с ства в воду и его подъема на надводное судно к узлам 3 закреплены тросы 12. затонувшим объектом регулируется только 40 Устройство работает следующим обрадлиной троса. зом. В отличие от прототипа мягкие надувные После предварительного определения понтоны расположены в силовых сетках и точного места расположения, глубины и порасполагаются на глубине 50... 100 метров, причем сетки снабжены дистанционно уп- 45 ложения затонувшего объекта на дне с приравняемыми электролебедками, тросы которых менением известных способов, приборов и закреплены к опускаемым к объектам устройств, над ним располагают надводное захватным механизмам. Такая рабочая глубина судно, снабженное бортовыми грузоподъемрасположения понтонов исключает их ными кранами и высокопроизводительными вертикальные колебания под влиянием 50 воздушными компрессорами. С судна спусильных волнений штормового моря. Это ис- скают в воду платформу 7, предварительно ключает большие динамические нагрузки на соединенную с тросом б лебедок 4. Мягкие лебедки, тросы и узлы, повышая надежность и оболочки 1 с сетками 2 и лебедками 4 перед безопасность работы устройства. Кроме этого спуском в воду предварительно заполняют воздухом с таким расчетом, чтобы оболочка 1 относительно невысокое давление на этой 55 с платформой 7 опустилась на глубину около глубине позволяет применять высокопроиз- 50 метров. Количество и объем оболочек 1, водительные воздушные компрессоры низкого необходимых для подъема конкретного объекдавления на надводному судне. та 8, определяют предварительно в зависимоРазличное количество применяемых одсти от массы объекта 8 и ожидаемой силы новременно понтонов позволяет поднимать отрывного сопротивления объекта 8 от дна. 6979 Затем с помощью электроприводов 5 опускают платформу 7, останавливая ее над объектом 8. с помощью известных глубоководных аппаратов, снабженных манипуляторами, опускают платформу 7 на объект 8 и замыкают захваты платформы 7. После этого в начале подъема в оболочки 1 закачивают дополнительное количество воздуха для создания дополнительной подъемной силы, необходимой для преодоления отрывного 10 сопротивления и веса поднимаемого объекта 8. С помощью дистанционно управляемого стравливающего клапана 9 оболочку 1 удерживают на заданной глубине, а с помощью лебедок 4 поднимают объект 8 до 15 глубины оболочки 1. Рабочая глубина расположения оболочек 1 около 50 м выбрана из расчета возможностей компрессоров надводного судна, а 20 главное - получения возможности временной остановки работ на любой стадии подъема объекта 8 в случае непредвиденного возникновения шторма. После окончания шторма работы могут быть продолжены. После поднятия объекта 8 к оболочкам 1 объем последних увеличивают дополнитель ной закачкой воздуха и вся система всплы вает под поверхность. Объект 8 в это время будет находиться на глубине около 30 метров, что позволит команде водолазов приступить к известным работам по герметизации объекта 8, продувке его внутренних объемов для само стоятельного всплытия, снятия с него плат формы 7 и буксировки объекта 8 на ч ремонтную базу. Элементы устройства для подъема затонувшего объекта поднимают на надводное судно. 6979 Упорядник А.Сарний Замовлення 4508 Техред М.Моргентал Коректор В.Петраш Тираж Підписне Державне патентне ві домство Украї ни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
