Клапан гідравлічний

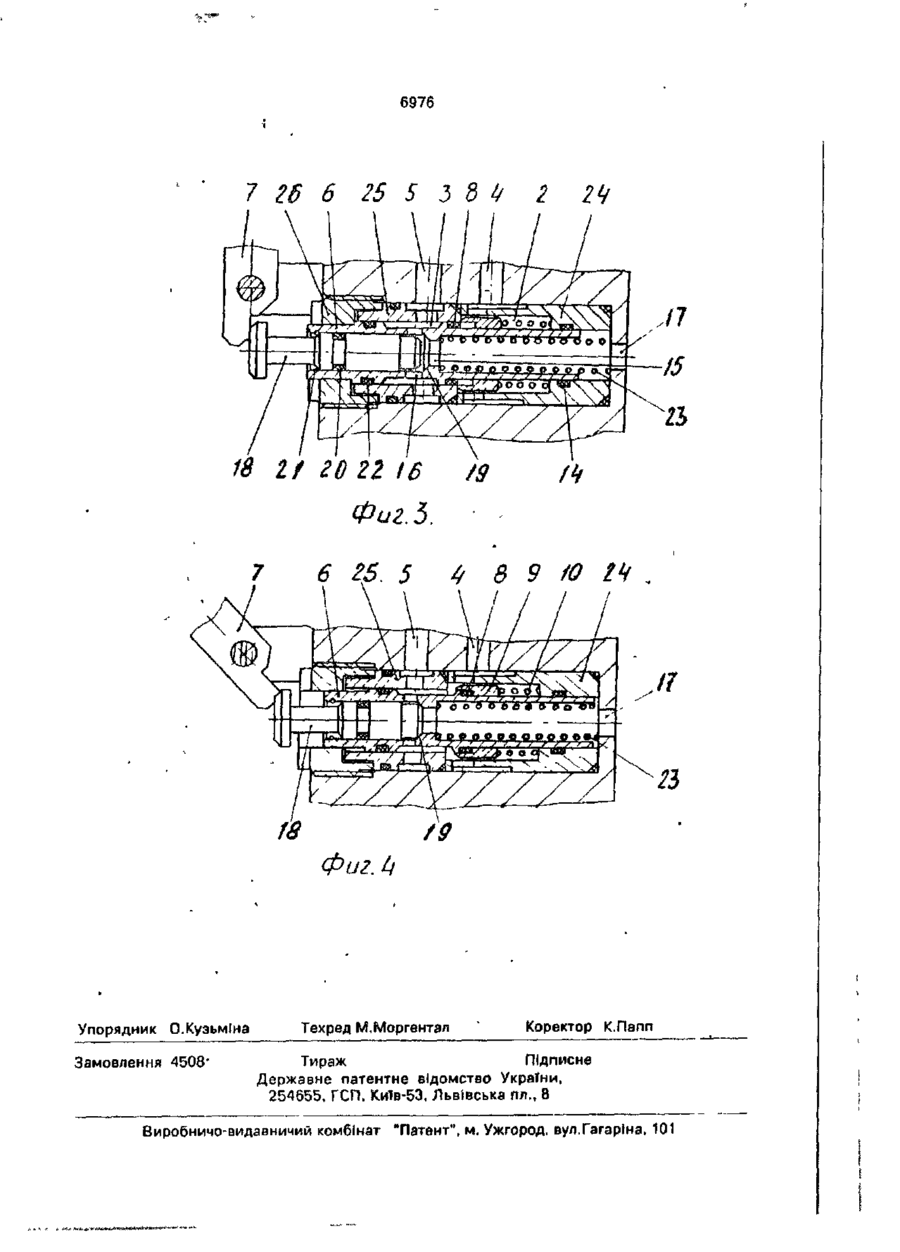

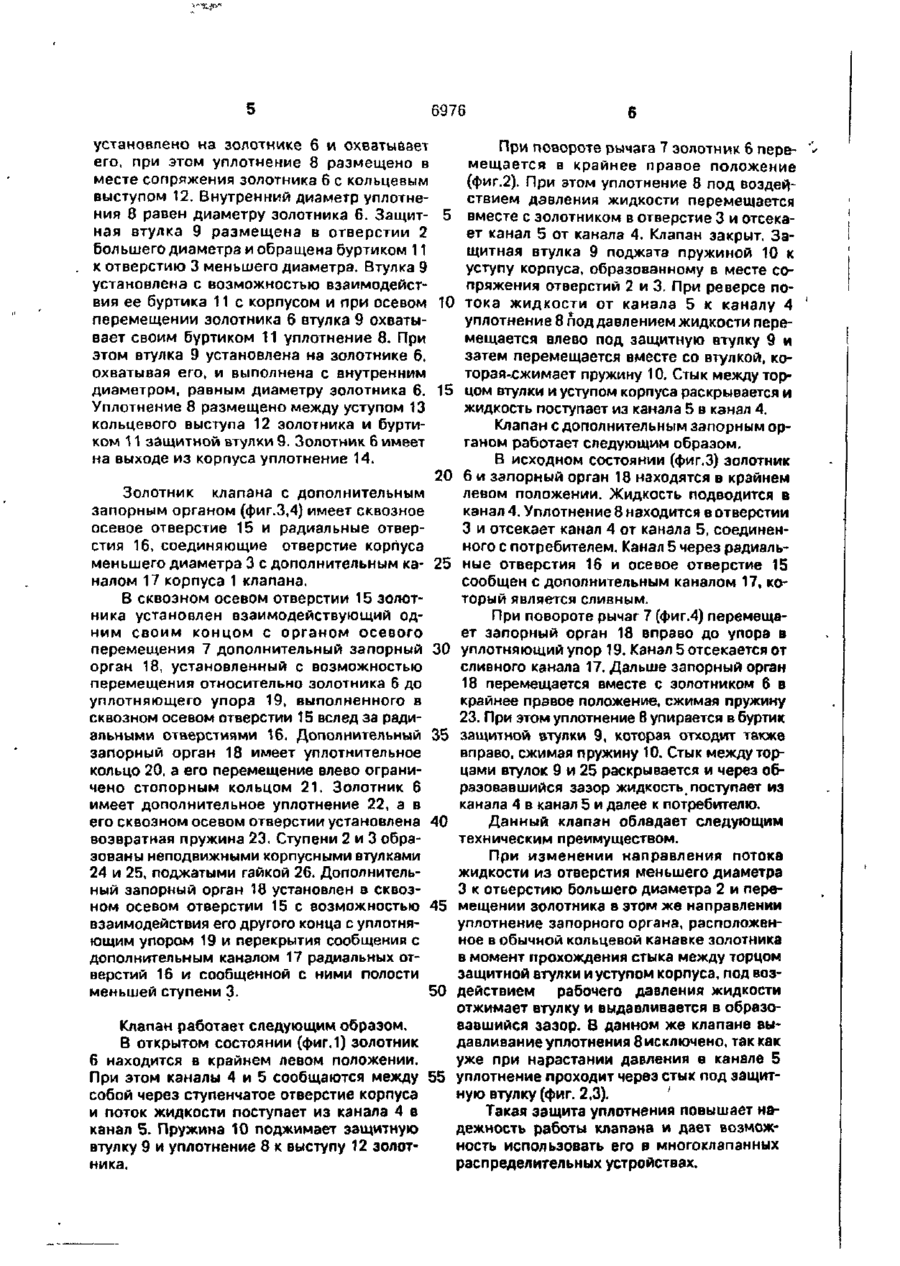

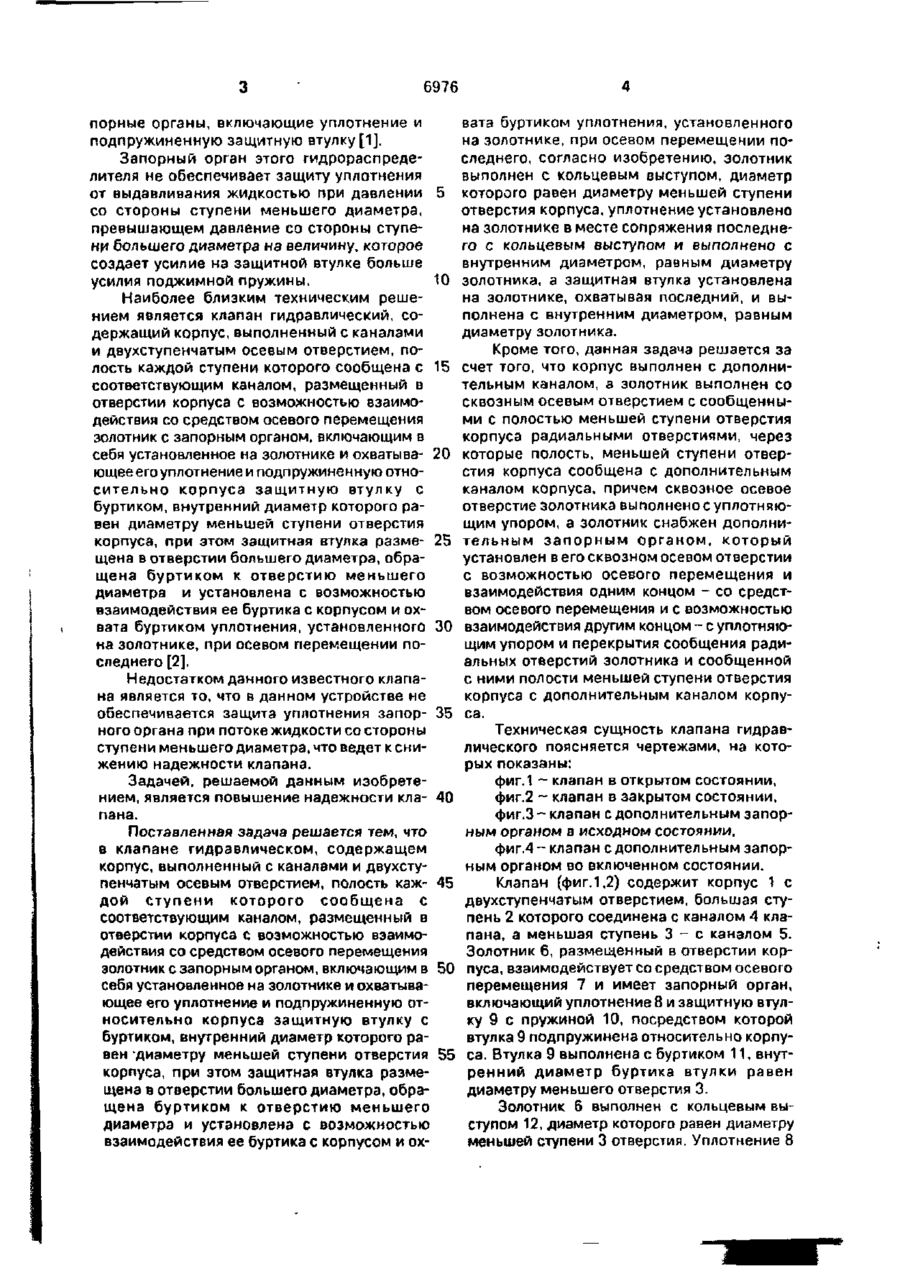

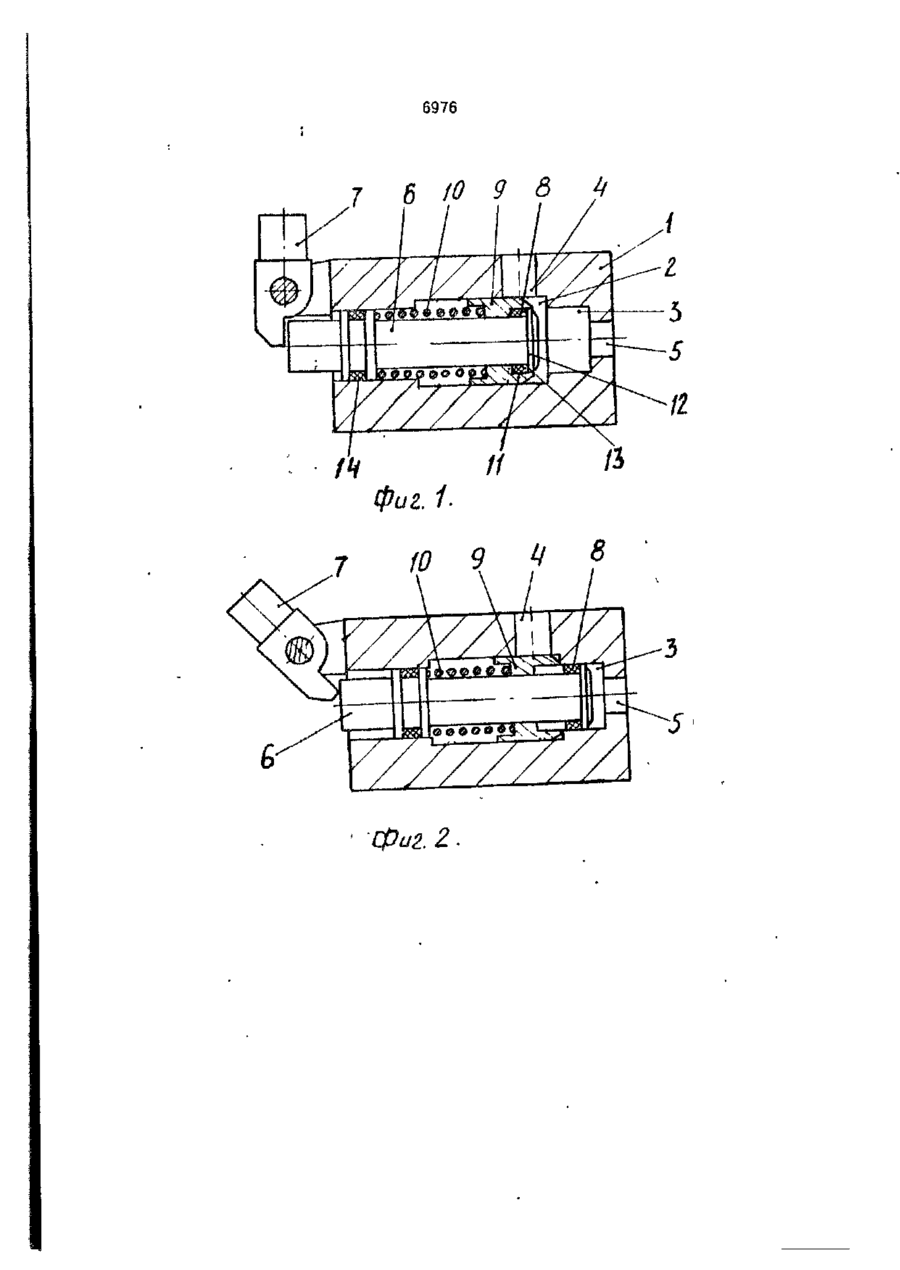

1. Клапан гидравлический, содержащий корпус, выполненный с каналами и двухступенчатым осевым отверстием, полость каждой ступени которого сообщена с соответствующим каналом, размещенный в отверстии корпуса с возможностью взаимодействия со средством осевого перемещения золотник с запорным органом, включающим в себя установленное на золотнике и охватывающее его уплотнение и подпружиненную относительно корпуса защитную втулку с буртиком, внутренний диаметр которого равен диаметру меньшей ступени отверстия корпуса, при этом защитная втулка размещена в отверстии большего диаметра, обращена буртиком к отверстию меньшего диаметра и установлена с возможностью взаимодействия ее буртика с корпусом и охвата буртиком уплотнения, установленного на золотнике, при осевом перемещении последнего, о т л и ч а ю щ и й с я тем, что золотник выполнен с кольцевым выступом, диаметр которого равен диаметру меньшей ступени отверстия корпуса, уплотнение установлено на золотнике в месте сопряжения последнего с кольцевым выступом и выполнено с внутренним диаметром, равным диаметру золотника, а защитная втулка установлена на золотнике, охватывая последний, и выполнена с внутренним диаметром, равным диаметру золотника. 2. Клапан гидравлический по п.1, о т л ич а ю щ и й с я тем, что корпус выполнен с дополнительным каналом, а золотник выполнен со сквозным осевым отверстием и сообщенными с полостью меньшей ступени отверстия корпуса радиальными отверстиями, через которые полость меньшей ступени отверстия корпуса сообщена с дополнительным каналом корпуса, причем сквозное осевое отверстие золотника выполнено с уплотняющим упором, а золотник снабжен дополнительным запорным органом, который установлен в его сквозном осевом отверстии с возможностью осевого перемещения и взаимодействия одним концом - со средством осевого перемещения и с возможностью взаимодействия другим концом - с уплотняющим упором и перекрытия сообщения радиальных отверстий золотника и сообщенной с ними полости меньшей ступени отверстия корпуса с дополнительным каналом корпуса. "Изобретение относится к объемному гидроприводу и предназначено для использования в гидросистемах с маловязкой рабочей жидкостью типа водомасляной эмульсии. Известен гидрораспределитель, содержащий корпус со ступенчатым отверстием, золотник, взаимодействующий со средством осевого перемещения и имеющий за 6976 вата буртиком уплотнения, установленного порные органы, включающие уплотнение и на золотнике, при осевом перемещении поподпружиненную защитную втулку [1]. следнего, согласно изобретению, золотник Запорный орган этого гидрораспредевыполнен с кольцевым выступом, диаметр лителя не обеспечивает защиту уплотнения от выдавливания жидкостью при давлении 5 которого равен диаметру меньшей ступени отверстия корпуса, уплотнение установлено со стороны ступени меньшего диаметра, на золотнике в месте сопряжения последнепревышающем давление со стороны ступего с кольцевым выступом и выполнено с ни большего диаметра на величину, которое внутренним диаметром, равным диаметру создает усилие на защитной втулке больше усилия поджимной пружины. 10 золотника, а защитная втулка установлена на золотнике, охватывая последний, и выНаиболее близким техническим решеполнена с внутренним диаметром, равным нием является клапан гидравлический, содиаметру золотника. держащий корпус, выполненный с каналами Кроме того, данная задача решается за и двухступенчатым осевым отверстием, полость каждой ступени которого сообщена с 15 счет того, что корпус выполнен с дополнительным каналом, а золотник выполнен со соответствующим каналом, размещенный в сквозным осевым отверстием с сообщенныотверстии корпуса с возможностью взаимоми с полостью меньшей ступени отверстия действия со средством осевого перемещения корпуса радиальными отверстиями, через золотник с запорным органом, включающим в себя установленное на золотнике и охватыва- 20 которые полость, меньшей ступени отверстия корпуса сообщена с дополнительным ющее его уплотнение и подпружиненную отноканалом корпуса, причем сквозное осевое сительно корпуса защитную втулку с отверстие золотника вы полнено с уплотняюбуртиком, внутренний диаметр которого ращим упором, а золотник снабжен дополнивен диаметру меньшей ступени отверстия корпуса, при этом защитная втулка разме- 25 тельным запорным органом, который установлен в его сквозном осевом отверстии щена в отверстии большего диаметра, обрас возможностью осевого перемещения и щена буртиком к отверстию меньшего взаимодействия одним концом - со средстдиаметра и установлена с возможностью вом осевого перемещения и с возможностью взаимодействия ее буртика с корпусом и охвата буртиком уплотнения, установленного 30 взаимодействия другим концом - с уплотняющим упором и перекрытия сообщения радина золотнике, при осевом перемещении поальных отверстий золотника и сообщенной следнего [2]. с ними полости меньшей ступени отверстия Недостатком данного известного клапакорпуса с дополнительным каналом корпуна является то, что в данном устройстве не обеспечивается защита уплотнения запор- 35 са. Техническая сущность клапана гидравного органа при потоке жидкости со стороны лического поясняется чертежами, на котоступени меньшего диаметра, что ведет к снирых показаны: жению надежности клапана. фиг.1 ~ клапан в открытом состоянии, Задачей, решаемой данным изобретефиг.2 — клапан в закрытом состоянии, нием, является повышение надежности кла- 40 фиг.З- клапан с дополнительным запорпана. ным органом в исходном состоянии, Поставленная задача решается тем, что фиг.4- клапан с дополнительным запорв клапане гидравлическом, содержащем ным органом во включенном состоянии. корпус, выполненный с каналами и двухстуКлапан (фиг. 1,2) содержит корпус 1 с пенчатым осевым отверстием, полость каж- 45 двухступенчатым отверстием, большая студой ступени которого сообщена с пень 2 которого соединена с каналом 4 класоответствующим каналом, размещенный в пана, а меньшая ступень 3 - е каналом 5. отверстии корпуса с возможностью взаимоЗолотник 6, размещенный в отверстии кордействия со средством осевого перемещения золотник с запорным органом, включающим в 50 пуса, взаимодействует со средством осевого перемещения 7 и имеет запорный орган, себя установленное на золотнике и охватывавключающий уплотнение 8 и защитную втулющее его уплотнение и подпружиненную отку 9 с пружиной 10, посредством которой носительно корпуса защитную втулку с втулка 9 подпружинена относительно корпубуртиком, внутренний диаметр которого раса. Втулка 9 выполнена с буртиком 11, внутвен диаметру меньшей ступени отверстия 55 ренний диаметр буртика втулки равен корпуса, при этом защитная втулка размедиаметру меньшего отверстия 3. щена в отверстии большего диаметра, обраЗолотник 6 выполнен с кольцевым выщена буртиком к отверстию меньшего ступом 12, диаметр которого равен диаметру диаметра и установлена с возможностью меньшей ступени 3 отверстия. Уплотнение 8 взаимодействия ее буртика с корпусом и ох 6976 установлено на золотнике б и охватывает При повороте рычага 7 золотник 6 переего, при этом уплотнение 8 размещено в мещается в крайнее правое положение месте сопряжения золотника 6 с кольцевым (фиг.2). При этом уплотнение 8 под воздейвыступом 12. Внутренний диаметр уплотнествием давления жидкости перемещается ния 8 равен диаметру золотника 6. Защит- 5 вместе с золотником в отверстие 3 и отсеканая втулка 9 размещена в отверстии 2 ет канал 5 от канала 4. Клапан закрыт. Забольшего диаметра и обращена буртиком 11 щитная втулка 9 поджата пружиной 10 к уступу корпуса, образованному в месте сок отверстию 3 меньшего диаметра. Втулка 9 пряжения отверстий 2 и 3. При реверсе поустановлена с возможностью взаимодействия ее буртика 11 с корпусом и при осевом 10 тока жидкости от канала 5 к каналу 4 уплотнение 8 под давлением жидкости переперемещении золотника 6 втулка 9 охватымещается влево под защитную втулку 9 и вает своим буртиком 11 уплотнение 8. При затем перемещается вместе со втулкой, коэтом втулка 9 установлена на золотнике б, то рая-сжима ет пружину 10. Стык между торохватывая его, и выполнена с внутренним диаметром, равным диаметру золотника 6. 15 цом втулки и уступом корпуса раскрывается и жидкость поступает из канала 5 в канал 4. Уплотнение 8 размещено между уступом 13 кольцевого выступа 12 золотника и буртиКлапан с дополнительным запорным орком 11 защитной втулки 9. Золотник 6 имеет ганом работает следующим образом. на выходе из корпуса уплотнение 14. В исходном состоянии (фиг.З) золотник 20 6 и запорный орган 18 находятся в крайнем Золотник клапана с дополнительным левом положении. Жидкость подводится в запорным органом (фиг.3.4) имеет сквозное канал 4. Уплотнение 8 находится в отверстии 3 и отсекает канал 4 от канала 5, соединеносевое отверстие 15 и радиальные отверного с потребителем. Канал 5 через радиальстия 16, соединяющие отверстие корпуса меньшего диаметра 3 с дополнительным ка- 25 ные отверстия 16 и осевое отверстие 15 сообщен с дополнительным каналом 17, коналом 17 корпуса 1 клапана. торый является сливным. В сквозном осевом отверстии 15 золотника установлен взаимодействующий одПри повороте рычаг 7 (фиг.4) перемещаним своим концом с органом осевого ет запорный орган 18 вправо до упора в перемещения 7 дополнительный запорный 30 уплотняющий упор 19. Канал 5 отсекается от сливного канала 17. Дальше запорный орган орган 18, установленный с возможностью 18 перемещается вместе с золотником 6 в перемещения относительно золотника 6 до крайнее правое положение, сжимая пружину уплотняющего упора 19, выполненного в 23. При этом уплотнение 8 упирается в буртик сквозном осевом отверстии 15 вслед за радиальными отверстиями 16. Дополнительный 35 защитной втулки 9, которая отходит также вправо, сжимая пружину 10. Стык между торзапорный орган 18 имеет уплотнительное цами втулок 9 и 25 раскрывается и через обкольцо 20, а его перемещение влево ограниразовавшийся зазор жидкость, поступает из чено стопорным кольцом 21. Золотник 6 канала 4 в канал 5 и далее к потребителю. имеет дополнительное уплотнение 22, а в Данный клапан обладает следующим его сквозном осевом отверстии установлена 40 техническим преимуществом. возвратная пружина 23, Ступени 2 и 3 обраПри изменении направления потока зованы неподвижными корпусными втулками жидкости из отверстия меньшего диаметра 24 и 25, поджатыми гайкой 26. Дополнитель3 к отверстию большего диаметра 2 и переный запорный орган 18 установлен в сквозном осевом отверстии 15 с возможностью 45 мещении золотника в этом же направлении уплотнение запорного органа, расположенвзаимодействия его другого конца с уплотняное в обычной кольцевой канавке золотника ющим упорам 19 и перекрытия сообщения с в момент прохождения стыка между торцом дополнительным каналом 17 радиальных отзащитной втулки и уступом корпуса, под возверстий 16 и сообщенной с ними полости меньшей ступени 3. 50 действием рабочего давления жидкости отжимает втулку и выдавливается в образовавшийся зазор. В данном же клапане вы* Клапан работает следующим образом, да вливание уплотнения 8 исключено, так как В открытом состоянии (фиг.1) золотник уже при нарастании давления в канале 5 6 находится в крайнем левом положении. При этом каналы 4 и 5 сообщаются между 55 уплотнение проходит через стык под защитную втулку (фиг. 2,3). ' собой через ступенчатое отверстие корпуса Такая защита уплотнения повышает наи поток жидкости поступает из канала 4 в дежность работы клапана и дает возможканал 5. Пружина 10 поджимает защитную ность использовать его в многоклапанных втулку 9 и уплотнение 8 к выступу 12 золотраспределительных устройствах. ника. 6976 j 6 Ю • Фиг. Z. 9 6976 7 6 2 25 5 3 8 24 18 і/ го гг і є Фиг. 3 в 9 ю гч . / / І^І< -AW С Упорядник О. Кузьміна Замовлення 4508' Техред М.Моргентал О О О О в « № 0 0 / ^ /Г Коректор К.Папп Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
