Вихідний контур зубчастих коліс

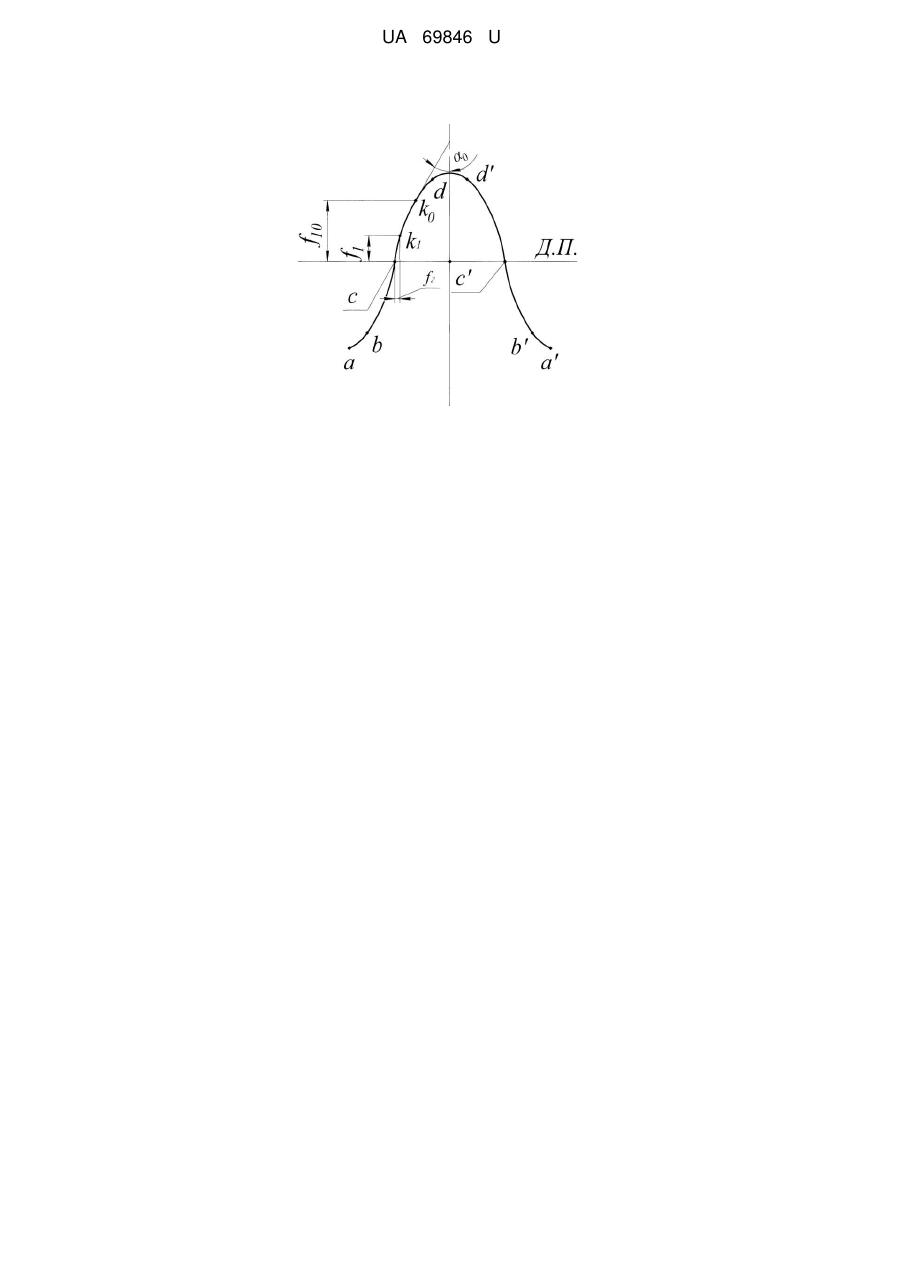

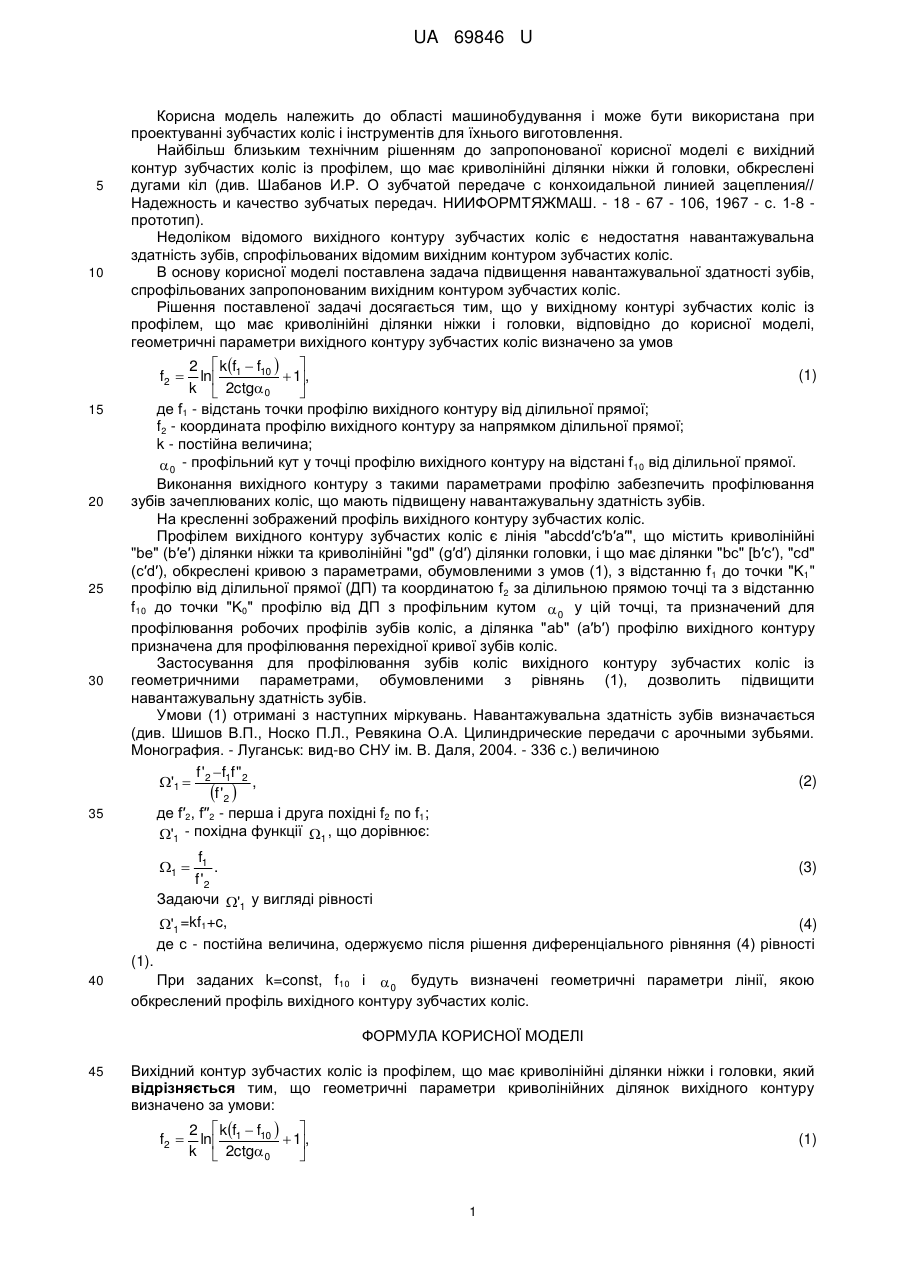

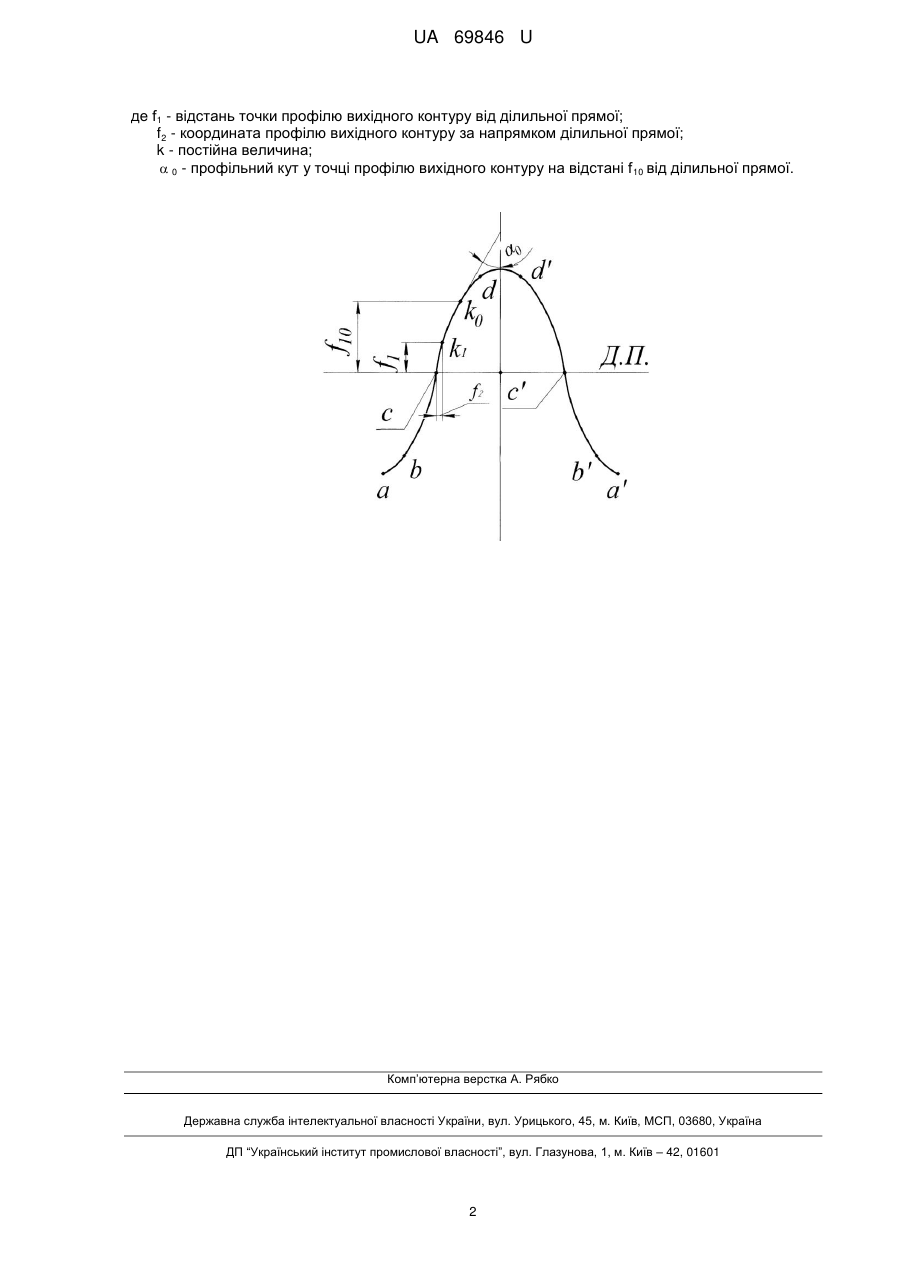

Реферат: Вихідний контур зубчастих коліс із профілем має криволінійні ділянки ніжки і головки. Крім того, геометричні параметри криволінійних ділянок вихідного контуру визначено за умови: 2  k f1  f10   (1) ln   1, k  2ctg 0  де f1 - відстань точки профілю вихідного контуру від ділильної прямої; f2 - координата профілю вихідного контуру за напрямком ділильної прямої; k - постійна величина;  0 - профільний кут у точці профілю вихідного контуру на відстані f10 від ділильної прямої. f2  UA 69846 U (54) ВИХІДНИЙ КОНТУР ЗУБЧАСТИХ КОЛІС UA 69846 U UA 69846 U 5 10 Корисна модель належить до області машинобудування і може бути використана при проектуванні зубчастих коліс і інструментів для їхнього виготовлення. Найбільш близьким технічним рішенням до запропонованої корисної моделі є вихідний контур зубчастих коліс із профілем, що має криволінійні ділянки ніжки й головки, обкреслені дугами кіл (див. Шабанов И.Р. О зубчатой передаче с конхоидальной линией зацепления// Надежность и качество зубчатых передач. НИИФОРМТЯЖМАШ. - 18 - 67 - 106, 1967 - с. 1-8 прототип). Недоліком відомого вихідного контуру зубчастих коліс є недостатня навантажувальна здатність зубів, спрофільованих відомим вихідним контуром зубчастих коліс. В основу корисної моделі поставлена задача підвищення навантажувальної здатності зубів, спрофільованих запропонованим вихідним контуром зубчастих коліс. Рішення поставленої задачі досягається тим, що у вихідному контурі зубчастих коліс із профілем, що має криволінійні ділянки ніжки і головки, відповідно до корисної моделі, геометричні параметри вихідного контуру зубчастих коліс визначено за умов 2  k f1  f10   (1) ln   1, k  2ctg 0  де f1 - відстань точки профілю вихідного контуру від ділильної прямої; f2 - координата профілю вихідного контуру за напрямком ділильної прямої; k - постійна величина;  0 - профільний кут у точці профілю вихідного контуру на відстані f 10 від ділильної прямої. Виконання вихідного контуру з такими параметрами профілю забезпечить профілювання зубів зачеплюваних коліс, що мають підвищену навантажувальну здатність зубів. На кресленні зображений профіль вихідного контуру зубчастих коліс. Профілем вихідного контуру зубчастих коліс є лінія "abcdd′с′b′a′", що містить криволінійні "be" (b′e′) ділянки ніжки та криволінійні "gd" (g′d′) ділянки головки, і що має ділянки "bc" [b′с′), "cd" (с′d′), обкреслені кривою з параметрами, обумовленими з умов (1), з відстанню f 1 до точки "K1" профілю від ділильної прямої (ДП) та координатою f 2 за ділильною прямою точці та з відстанню f10 до точки "K0" профілю від ДП з профільним кутом  0 у цій точці, та призначений для профілювання робочих профілів зубів коліс, а ділянка "ab" (a′b′) профілю вихідного контуру призначена для профілювання перехідної кривої зубів коліс. Застосування для профілювання зубів коліс вихідного контуру зубчастих коліс із геометричними параметрами, обумовленими з рівнянь (1), дозволить підвищити навантажувальну здатність зубів. Умови (1) отримані з наступних міркувань. Навантажувальна здатність зубів визначається (див. Шишов В.П., Носко П.Л., Ревякина О.А. Цилиндрические передачи с арочными зубьями. Монография. - Луганськ: вид-во СНУ ім. В. Даля, 2004. - 336 с.) величиною f ' f f " (2) '1  2 1 2 , f '2  де f′2, f′′2 - перша і друга похідні f2 по f1; '1 - похідна функції 1 , що дорівнює: f2  15 20 25 30 35 f1 (3) . f '2 Задаючи '1 у вигляді рівності (4) '1 =kf1+c, де с - постійна величина, одержуємо після рішення диференціального рівняння (4) рівності 1  (1). 40 При заданих k=const, f10 і  0 будуть визначені геометричні параметри лінії, якою обкреслений профіль вихідного контуру зубчастих коліс. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вихідний контур зубчастих коліс із профілем, що має криволінійні ділянки ніжки і головки, який відрізняється тим, що геометричні параметри криволінійних ділянок вихідного контуру визначено за умови: f2  2  k f1  f10   ln   1, k  2ctg 0  (1) 1 UA 69846 U де f1 - відстань точки профілю вихідного контуру від ділильної прямої; f2 - координата профілю вихідного контуру за напрямком ділильної прямої; k - постійна величина;  0 - профільний кут у точці профілю вихідного контуру на відстані f 10 від ділильної прямої. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
