Вихідний контур зубчастих коліс

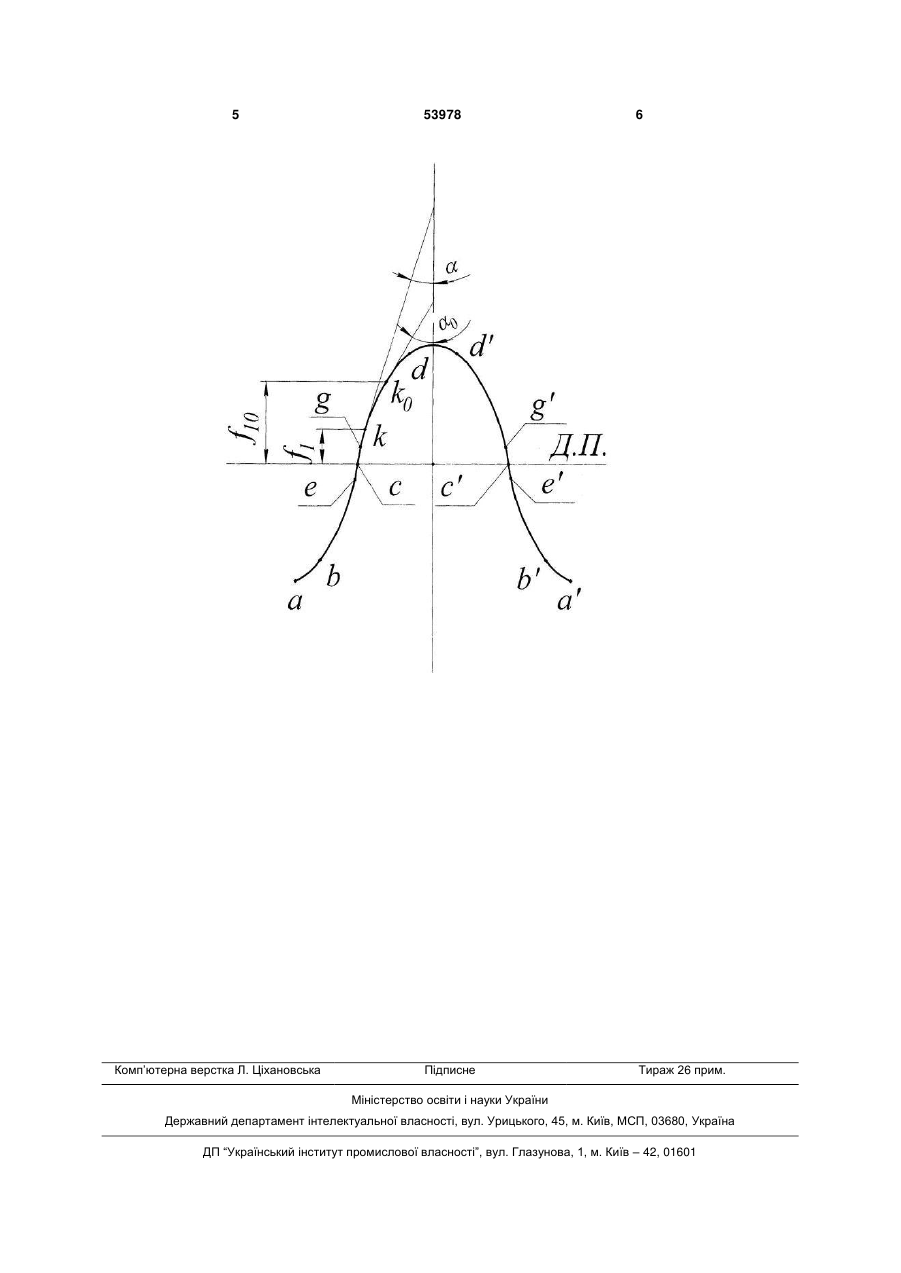

Вихідний контур зубчастих коліс із профілем, що має прямолінійні та криволінійні ділянки ніжки і головки, який відрізняється тим, що геометричні параметри криволінійних ділянок вихідного контуру визначено з умов: c f1 , 1,36 1,47 1 h0 2 f10 1 h0 1,47 0 1,36 c , 0 1 h0 ,  sin e 11 133 , , sin , 0 sin 0 , де f1 - відстань точки профілю вихідного контуру від ділильної прямої; - профільний кут вихідного контуру в точці f1 ; e - профільний кут прямолінійної ділянки відомого вихідного контуру;  1 - постійна величина; 0 - профільний кут у точці профілю вихідного , h0 1 47 0 136 , , c h0 0 1 ,  sin e 11 133 , (1) , sin , 0 sin 0 , де f1 - відстань точки профілю вихідного контуру від ділильної прямої; - профільний кут вихідного контуру в точці f1; е - профільний кут прямолінійної ділянки відомого вихідного контуру;  - постійна величина; UA f10 1 (11) геометричні параметри вихідного контуру зубчастих коліс визначено з умов: c f1 , 1,36 1,47 1 h0 (19) Корисна модель відноситься до машинобудування і може бути використана при проектуванні зубчастих коліс і інструментів для їхнього виготовлення. Найбільш близьким технічним рішенням до запропонованої корисної моделі є вихідний контур зубчастих коліс із профілем, що має прямолінійні та криволінійні ділянки ніжки й голівки [див. Деклараційний патент України, №6708, 7F16H19/00, опубл. 16.05.05. Бюл.№5, 2005 - прототип]. Недоліком відомого вихідного контуру зубчастих коліс є недостатня навантажувальна здатність зубів, спрофільованих відомим вихідним контуром зубчастих коліс. В основу корисної моделі поставлена задача підвищення навантажувальної здатності зубів, спрофільованих запропонованим вихідним контуром зубчастих коліс. Рішення поставленої задачі досягається тим, що у вихідному контурі зубчастих коліс із профілем, що має прямолінійні та криволінійні ділянки ніжки і головки, відповідно до корисної моделі, 53978 (13) U контуру на відстані f10 від ділильної прямої. 3 0 - профільний кут у точці профілю вихідного контуру на відстані f10 від ділильної прямої. Виконання вихідного контуру з такими параметрами забезпечує профілювання зубів зачеплюваних коліс, що мають підвищену навантажувальну здатність зубів. На кресленні. зображений профіль вихідного контуру зубчастих коліс. Профілем вихідного контуру зубчастих коліс є лінія "abcdd'с'b'а'", що містить криволінійні "be"(b'e') і прямолінійні "ее" (е'с') ділянки ножки та криволінійні "gd" (g'd') і прямолінійні "cg" (c'g') ділянки головки, і що має ділянки "be" (b'e'), "gd" (g'd'), обкреслені кривою з параметрами, обумовленими з умов (1), з відстанню f1 до точки "К" профілю від ділильної прямої (ДП) із профільним кутом у цій точці та з відстанню f10 до точки "К0" профілю від ДП з профільним кутом 0 у цій точці та призначений для профілювання робочих профілів зубів коліс, а ділянка "ab" (a'b') профілю вихідного контуру призначена для профілювання перехідної кривої основи зубів коліс. Застосування для профілювання зубів коліс вихідного контуру зубчастих коліс із геометричними параметрами, обумовленими з рівнянь (1), дозволить підвищити навантажувальну здатність зубів. Умови (1) отримані з наступних міркувань. Навантажувальна здатність зубів визначається [див. В.Н. Кудрявцев. Детали машин. Л.: Машиностроение. Ленинградское отделение, 1980. - 484с.] величиною: V 0,7 (2) hмс , 0,4 мс де мс - коефіцієнт, що не залежить від геометрії зубів; 53978 4 V - сумарна швидкість кочення робочих поверхонь зубів коліс; - наведена кривизна робочих поверхонь зубів коліс. Для зубів з відомим вихідним контуром зубчастих коліс величина навантажувальної здатності зубів дорівнює: V e 0,7 hмсе , (3) мсе 0,4 e де V e, e - значення сумарної швидкості кочення та наведена кривизна робочих поверхонь зубів коліс. Відношення величин навантажувальних здатностей зубів (2) і (3) дорівнює [див. Шишов В.П., Носко П.Л., Ревякина О.А. Цилиндрические передачи с арочными зубьями. Монография. - Луганськ: вид-во СНУ ім. В. Даля. 2004. - 336с.] 0,35  , (4) 0,75 sin 11 , e де - відносна наведена кривизна робочих поверхонь зубів, що дорівнює: f1 ' 2 , (5) 3 а ' - перша похідна функції та з f1. Рівняння (4) разом з рівнянням (5) є диференціальним рівнянням, рішення якого має вигляд (1) і з якого виходить, що при заданих  const, e, f10 , і 0 будуть визначені геометричні параметри лінії, якою обкреслений профіль вихідного контуру зубчастих коліс. 5 Комп’ютерна верстка Л. Ціхановська 53978 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
