Пристрій для регулювання реактивної потужності

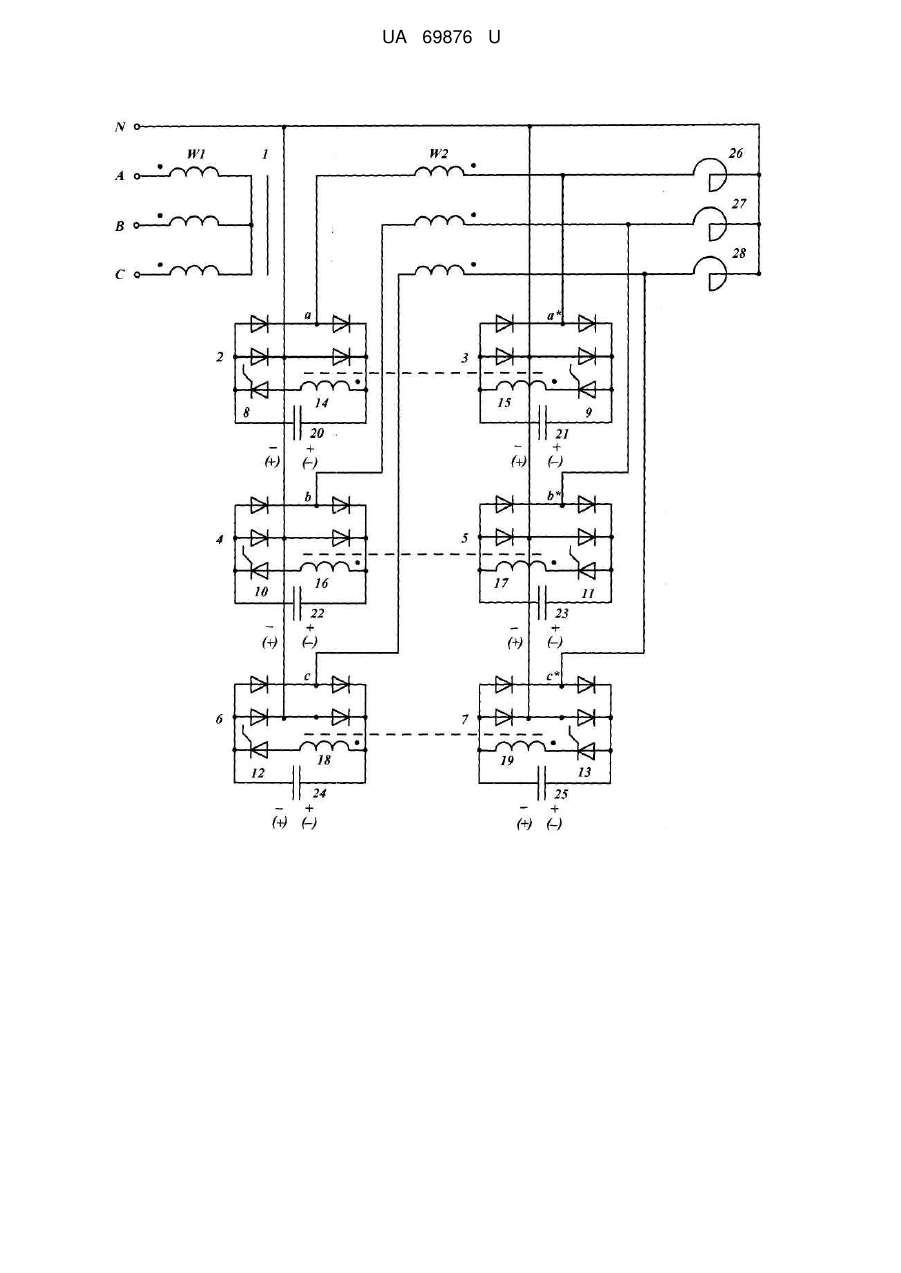

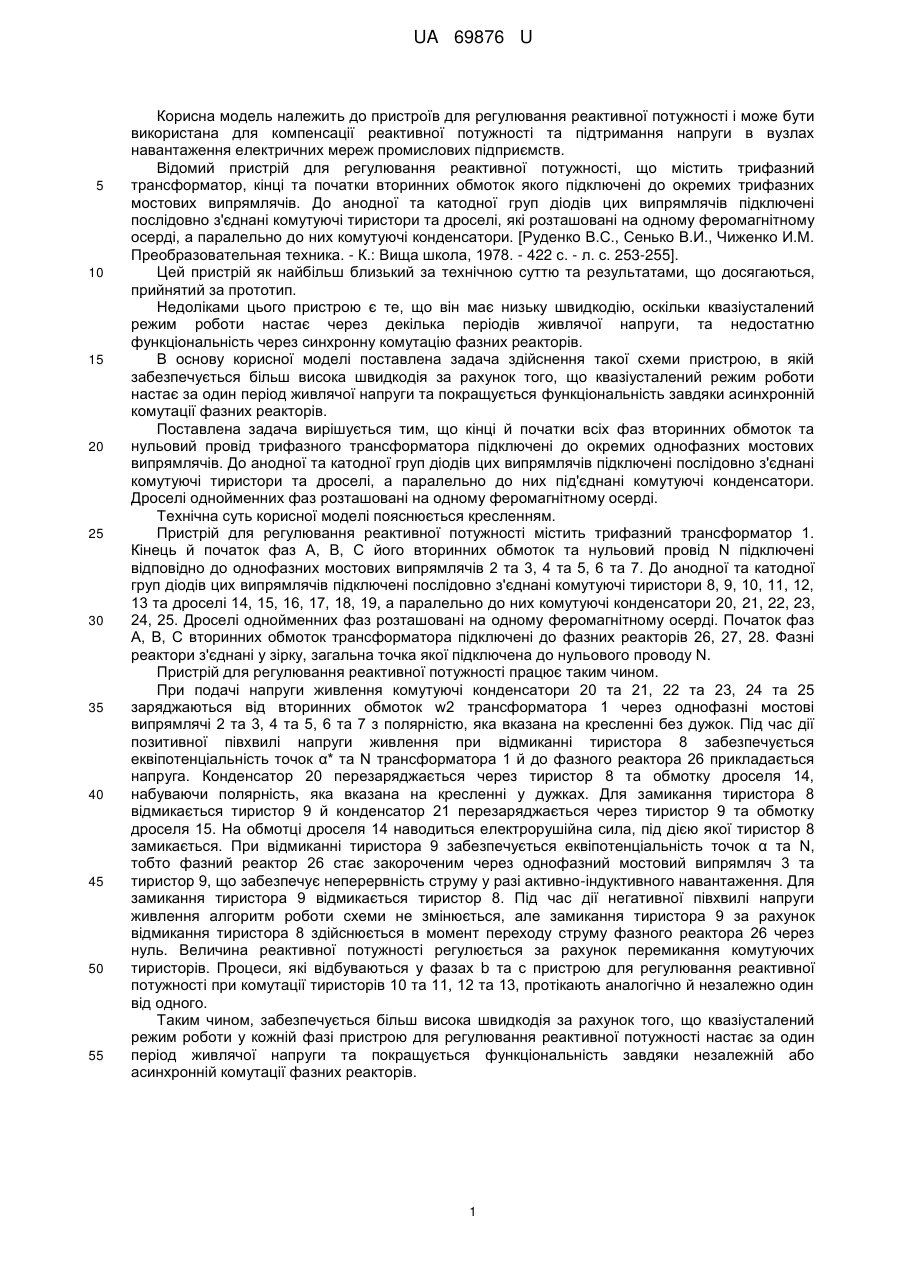

Реферат: UA 69876 U UA 69876 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для регулювання реактивної потужності і може бути використана для компенсації реактивної потужності та підтримання напруги в вузлах навантаження електричних мереж промислових підприємств. Відомий пристрій для регулювання реактивної потужності, що містить трифазний трансформатор, кінці та початки вторинних обмоток якого підключені до окремих трифазних мостових випрямлячів. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори та дроселі, які розташовані на одному феромагнітному осерді, а паралельно до них комутуючі конденсатори. [Руденко B.C., Сенько В.И., Чиженко И.М. Преобразовательная техника. - К.: Вища школа, 1978. - 422 с. - л. с. 253-255]. Цей пристрій як найбільш близький за технічною суттю та результатами, що досягаються, прийнятий за прототип. Недоліками цього пристрою є те, що він має низьку швидкодію, оскільки квазіусталений режим роботи настає через декілька періодів живлячої напруги, та недостатню функціональність через синхронну комутацію фазних реакторів. В основу корисної моделі поставлена задача здійснення такої схеми пристрою, в якій забезпечується більш висока швидкодія за рахунок того, що квазіусталений режим роботи настає за один період живлячої напруги та покращується функціональність завдяки асинхронній комутації фазних реакторів. Поставлена задача вирішується тим, що кінці й початки всіх фаз вторинних обмоток та нульовий провід трифазного трансформатора підключені до окремих однофазних мостових випрямлячів. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори та дроселі, а паралельно до них під'єднані комутуючі конденсатори. Дроселі однойменних фаз розташовані на одному феромагнітному осерді. Технічна суть корисної моделі пояснюється кресленням. Пристрій для регулювання реактивної потужності містить трифазний трансформатор 1. Кінець й початок фаз А, В, С його вторинних обмоток та нульовий провід N підключені відповідно до однофазних мостових випрямлячів 2 та 3, 4 та 5, 6 та 7. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори 8, 9, 10, 11, 12, 13 та дроселі 14, 15, 16, 17, 18, 19, а паралельно до них комутуючі конденсатори 20, 21, 22, 23, 24, 25. Дроселі однойменних фаз розташовані на одному феромагнітному осерді. Початок фаз А, В, С вторинних обмоток трансформатора підключені до фазних реакторів 26, 27, 28. Фазні реактори з'єднані у зірку, загальна точка якої підключена до нульового проводу N. Пристрій для регулювання реактивної потужності працює таким чином. При подачі напруги живлення комутуючі конденсатори 20 та 21, 22 та 23, 24 та 25 заряджаються від вторинних обмоток w2 трансформатора 1 через однофазні мостові випрямлячі 2 та 3, 4 та 5, 6 та 7 з полярністю, яка вказана на кресленні без дужок. Під час дії позитивної півхвилі напруги живлення при відмиканні тиристора 8 забезпечується еквіпотенціальність точок α* та N трансформатора 1 й до фазного реактора 26 прикладається напруга. Конденсатор 20 перезаряджається через тиристор 8 та обмотку дроселя 14, набуваючи полярність, яка вказана на кресленні у дужках. Для замикання тиристора 8 відмикається тиристор 9 й конденсатор 21 перезаряджається через тиристор 9 та обмотку дроселя 15. На обмотці дроселя 14 наводиться електрорушійна сила, під дією якої тиристор 8 замикається. При відмиканні тиристора 9 забезпечується еквіпотенціальність точок α та Ν, тобто фазний реактор 26 стає закороченим через однофазний мостовий випрямляч 3 та тиристор 9, що забезпечує неперервність струму у разі активно-індуктивного навантаження. Для замикання тиристора 9 відмикається тиристор 8. Під час дії негативної півхвилі напруги живлення алгоритм роботи схеми не змінюється, але замикання тиристора 9 за рахунок відмикання тиристора 8 здійснюється в момент переходу струму фазного реактора 26 через нуль. Величина реактивної потужності регулюється за рахунок перемикання комутуючих тиристорів. Процеси, які відбуваються у фазах b та с пристрою для регулювання реактивної потужності при комутації тиристорів 10 та 11, 12 та 13, протікають аналогічно й незалежно один від одного. Таким чином, забезпечується більш висока швидкодія за рахунок того, що квазіусталений режим роботи у кожній фазі пристрою для регулювання реактивної потужності настає за один період живлячої напруги та покращується функціональність завдяки незалежній або асинхронній комутації фазних реакторів. 1 UA 69876 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для регулювання реактивної потужності, що містить трифазний трансформатор, який відрізняється тим, що кінці й початки всіх фаз вторинних обмоток та нульовий провід трифазного трансформатора підключені до окремих однофазних мостових випрямлячів, анодні та катодні групи діодів котрих підключені до послідовно з'єднаних комутуючих тиристорів та дроселів, розташованих на одному феромагнітному осерді, а паралельно до них під'єднані комутуючі конденсатори. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
