Робочий орган гвинтового конвеєра

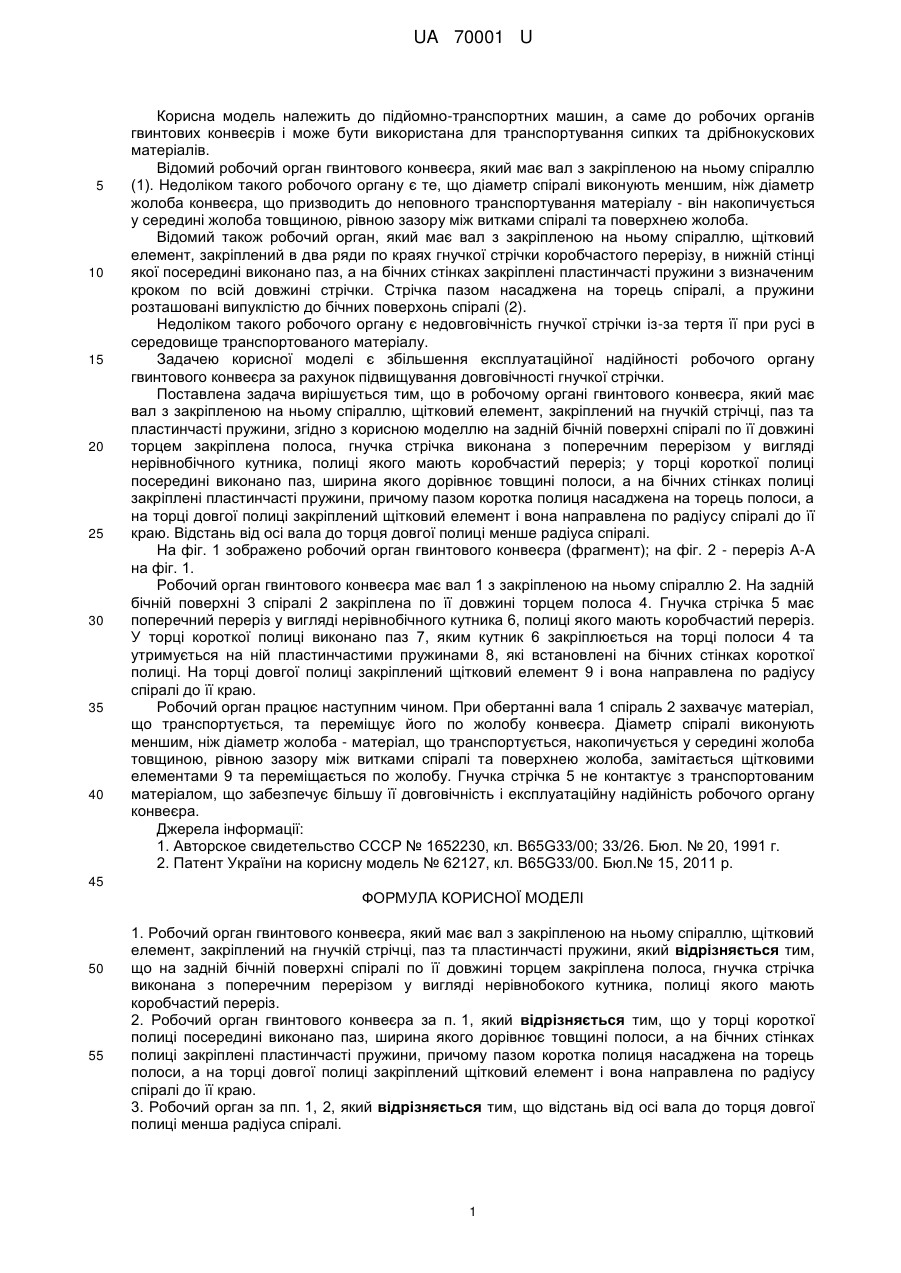

Реферат: UA 70001 U UA 70001 U 5 10 15 20 25 30 35 40 Корисна модель належить до підйомно-транспортних машин, а саме до робочих органів гвинтових конвеєрів і може бути використана для транспортування сипких та дрібнокускових матеріалів. Відомий робочий орган гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю (1). Недоліком такого робочого органу є те, що діаметр спіралі виконують меншим, ніж діаметр жолоба конвеєра, що призводить до неповного транспортування матеріалу - він накопичується у середині жолоба товщиною, рівною зазору між витками спіралі та поверхнею жолоба. Відомий також робочий орган, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений в два ряди по краях гнучкої стрічки коробчастого перерізу, в нижній стінці якої посередині виконано паз, а на бічних стінках закріплені пластинчасті пружини з визначеним кроком по всій довжині стрічки. Стрічка пазом насаджена на торець спіралі, а пружини розташовані випуклістю до бічних поверхонь спіралі (2). Недоліком такого робочого органу є недовговічність гнучкої стрічки із-за тертя її при русі в середовище транспортованого матеріалу. Задачею корисної моделі є збільшення експлуатаційної надійності робочого органу гвинтового конвеєра за рахунок підвищування довговічності гнучкої стрічки. Поставлена задача вирішується тим, що в робочому органі гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений на гнучкій стрічці, паз та пластинчасті пружини, згідно з корисною моделлю на задній бічній поверхні спіралі по її довжині торцем закріплена полоса, гнучка стрічка виконана з поперечним перерізом у вигляді нерівнобічного кутника, полиці якого мають коробчастий переріз; у торці короткої полиці посередині виконано паз, ширина якого дорівнює товщині полоси, а на бічних стінках полиці закріплені пластинчасті пружини, причому пазом коротка полиця насаджена на торець полоси, а на торці довгої полиці закріплений щітковий елемент і вона направлена по радіусу спіралі до її краю. Відстань від осі вала до торця довгої полиці менше радіуса спіралі. На фіг. 1 зображено робочий орган гвинтового конвеєра (фрагмент); на фіг. 2 - переріз А-А на фіг. 1. Робочий орган гвинтового конвеєра має вал 1 з закріпленою на ньому спіраллю 2. На задній бічній поверхні 3 спіралі 2 закріплена по її довжині торцем полоса 4. Гнучка стрічка 5 має поперечний переріз у вигляді нерівнобічного кутника 6, полиці якого мають коробчастий переріз. У торці короткої полиці виконано паз 7, яким кутник 6 закріплюється на торці полоси 4 та утримується на ній пластинчастими пружинами 8, які встановлені на бічних стінках короткої полиці. На торці довгої полиці закріплений щітковий елемент 9 і вона направлена по радіусу спіралі до її краю. Робочий орган працює наступним чином. При обертанні вала 1 спіраль 2 захвачує матеріал, що транспортується, та переміщує його по жолобу конвеєра. Діаметр спіралі виконують меншим, ніж діаметр жолоба - матеріал, що транспортується, накопичується у середині жолоба товщиною, рівною зазору між витками спіралі та поверхнею жолоба, замітається щітковими елементами 9 та переміщається по жолобу. Гнучка стрічка 5 не контактує з транспортованим матеріалом, що забезпечує більшу її довговічність і експлуатаційну надійність робочого органу конвеєра. Джерела інформації: 1. Авторское свидетельство СССР № 1652230, кл. B65G33/00; 33/26. Бюл. № 20, 1991 г. 2. Патент України на корисну модель № 62127, кл. B65G33/00. Бюл.№ 15, 2011 р. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Робочий орган гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений на гнучкій стрічці, паз та пластинчасті пружини, який відрізняється тим, що на задній бічній поверхні спіралі по її довжині торцем закріплена полоса, гнучка стрічка виконана з поперечним перерізом у вигляді нерівнобокого кутника, полиці якого мають коробчастий переріз. 2. Робочий орган гвинтового конвеєра за п. 1, який відрізняється тим, що у торці короткої полиці посередині виконано паз, ширина якого дорівнює товщині полоси, а на бічних стінках полиці закріплені пластинчасті пружини, причому пазом коротка полиця насаджена на торець полоси, а на торці довгої полиці закріплений щітковий елемент і вона направлена по радіусу спіралі до її краю. 3. Робочий орган за пп. 1, 2, який відрізняється тим, що відстань від осі вала до торця довгої полиці менша радіуса спіралі. 1 UA 70001 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
