Робочий орган гвинтового конвеєра

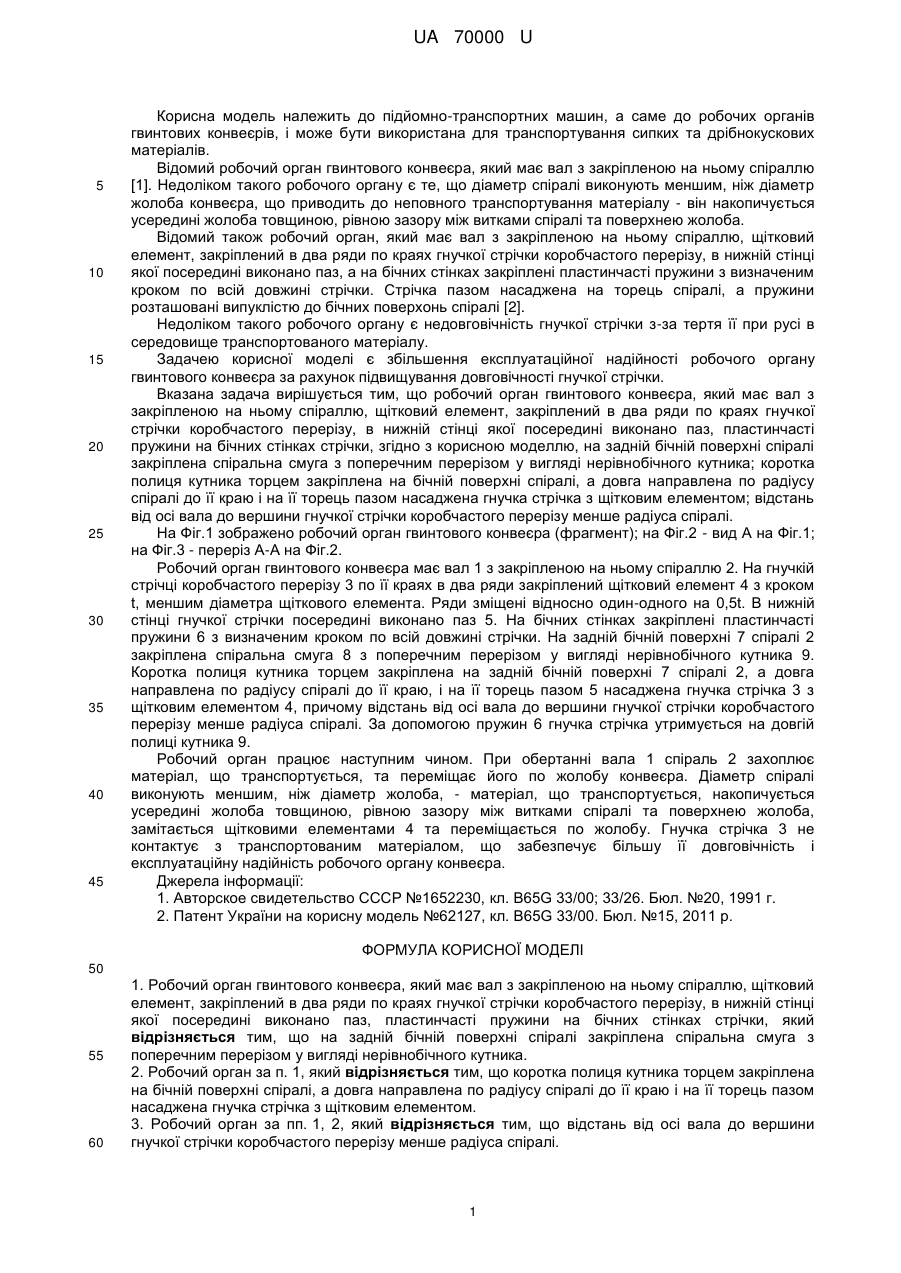

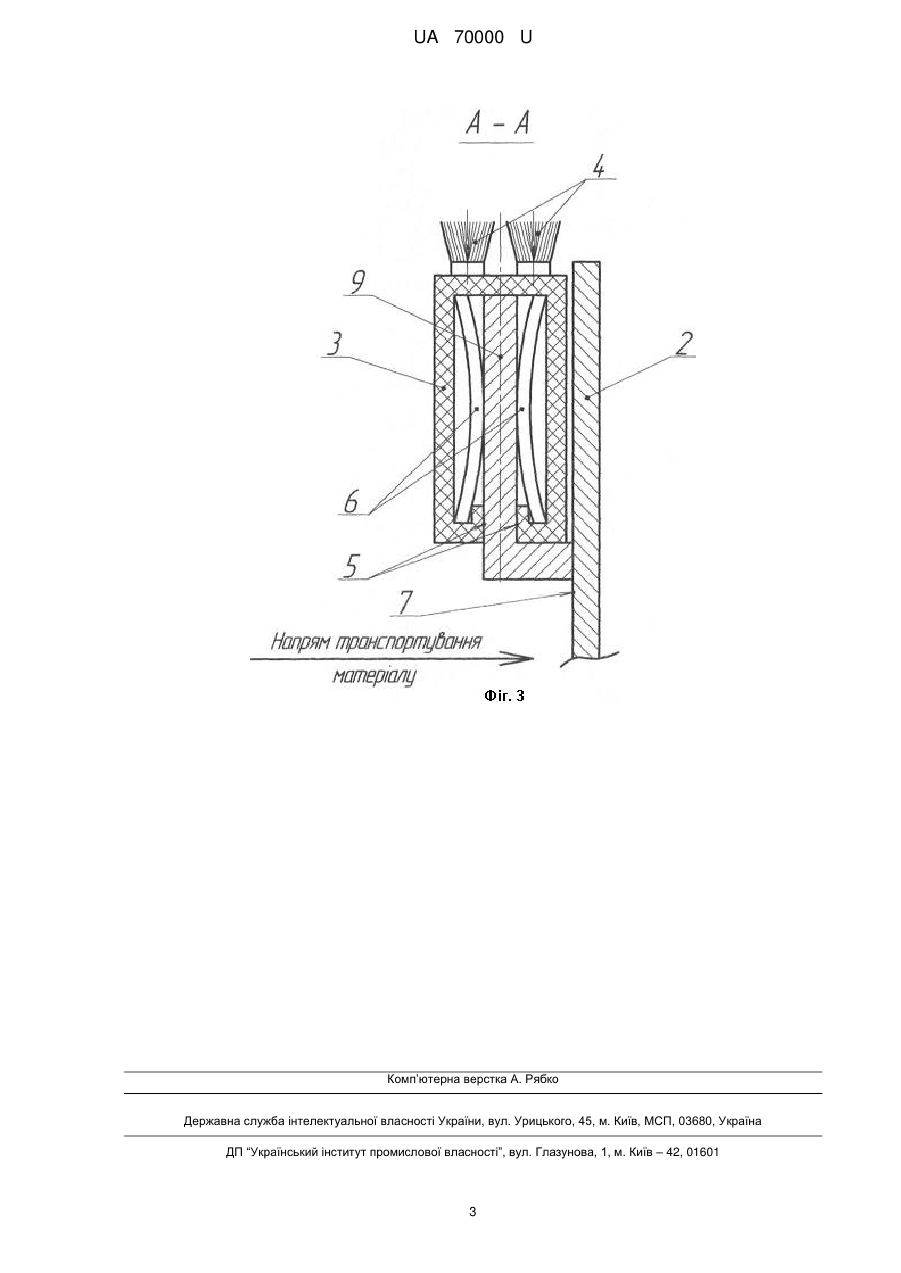

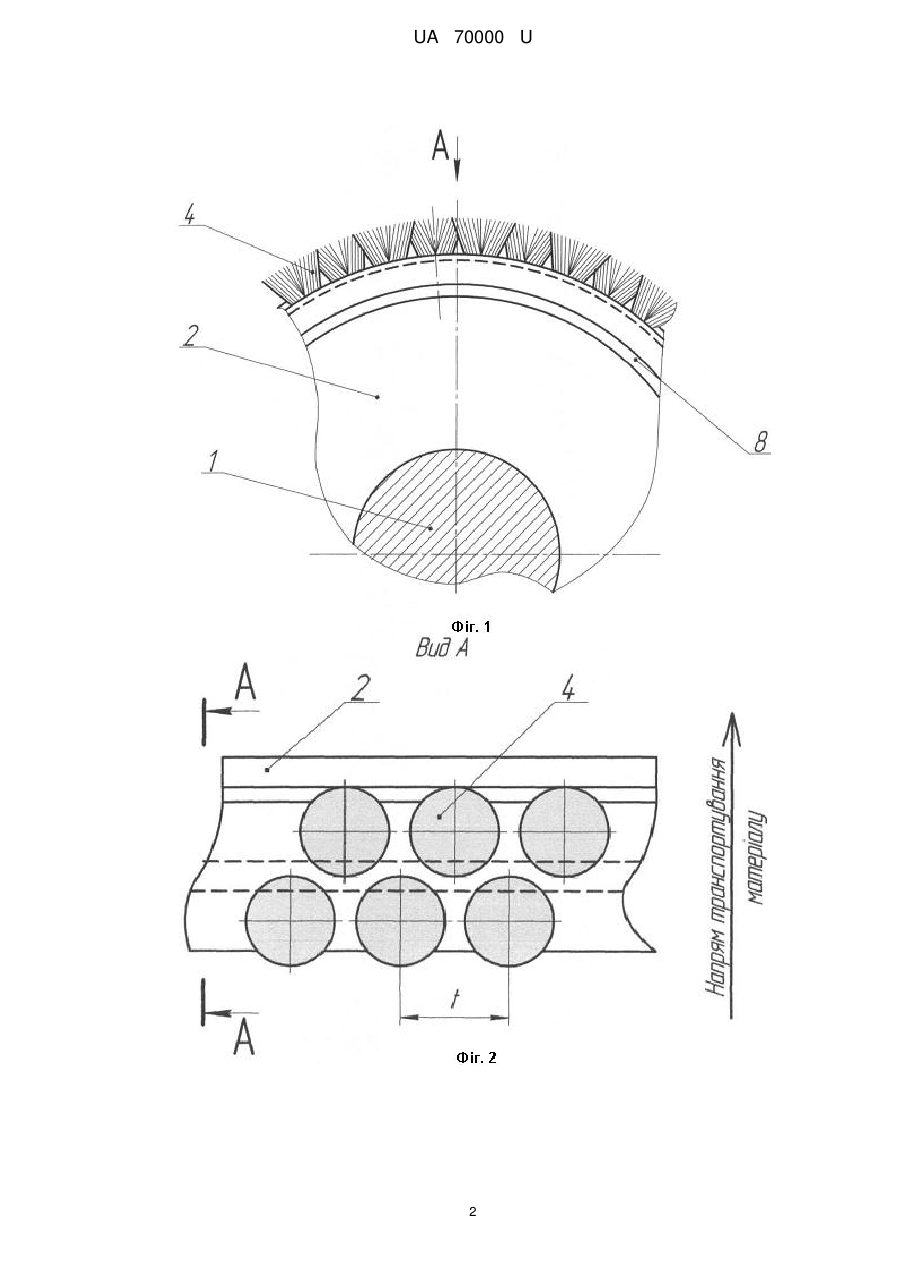

Реферат: UA 70000 U UA 70000 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до підйомно-транспортних машин, а саме до робочих органів гвинтових конвеєрів, і може бути використана для транспортування сипких та дрібнокускових матеріалів. Відомий робочий орган гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю [1]. Недоліком такого робочого органу є те, що діаметр спіралі виконують меншим, ніж діаметр жолоба конвеєра, що приводить до неповного транспортування матеріалу - він накопичується усередині жолоба товщиною, рівною зазору між витками спіралі та поверхнею жолоба. Відомий також робочий орган, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений в два ряди по краях гнучкої стрічки коробчастого перерізу, в нижній стінці якої посередині виконано паз, а на бічних стінках закріплені пластинчасті пружини з визначеним кроком по всій довжині стрічки. Стрічка пазом насаджена на торець спіралі, а пружини розташовані випуклістю до бічних поверхонь спіралі [2]. Недоліком такого робочого органу є недовговічність гнучкої стрічки з-за тертя її при русі в середовище транспортованого матеріалу. Задачею корисної моделі є збільшення експлуатаційної надійності робочого органу гвинтового конвеєра за рахунок підвищування довговічності гнучкої стрічки. Вказана задача вирішується тим, що робочий орган гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений в два ряди по краях гнучкої стрічки коробчастого перерізу, в нижній стінці якої посередині виконано паз, пластинчасті пружини на бічних стінках стрічки, згідно з корисною моделлю, на задній бічній поверхні спіралі закріплена спіральна смуга з поперечним перерізом у вигляді нерівнобічного кутника; коротка полиця кутника торцем закріплена на бічній поверхні спіралі, а довга направлена по радіусу спіралі до її краю і на її торець пазом насаджена гнучка стрічка з щітковим елементом; відстань від осі вала до вершини гнучкої стрічки коробчастого перерізу менше радіуса спіралі. На Фіг.1 зображено робочий орган гвинтового конвеєра (фрагмент); на Фіг.2 - вид А на Фіг.1; на Фіг.3 - переріз А-А на Фіг.2. Робочий орган гвинтового конвеєра має вал 1 з закріпленою на ньому спіраллю 2. На гнучкій стрічці коробчастого перерізу 3 по її краях в два ряди закріплений щітковий елемент 4 з кроком t, меншим діаметра щіткового елемента. Ряди зміщені відносно один-одного на 0,5t. В нижній стінці гнучкої стрічки посередині виконано паз 5. На бічних стінках закріплені пластинчасті пружини 6 з визначеним кроком по всій довжині стрічки. На задній бічній поверхні 7 спіралі 2 закріплена спіральна смуга 8 з поперечним перерізом у вигляді нерівнобічного кутника 9. Коротка полиця кутника торцем закріплена на задній бічній поверхні 7 спіралі 2, а довга направлена по радіусу спіралі до її краю, і на її торець пазом 5 насаджена гнучка стрічка 3 з щітковим елементом 4, причому відстань від осі вала до вершини гнучкої стрічки коробчастого перерізу менше радіуса спіралі. За допомогою пружин 6 гнучка стрічка утримується на довгій полиці кутника 9. Робочий орган працює наступним чином. При обертанні вала 1 спіраль 2 захоплює матеріал, що транспортується, та переміщає його по жолобу конвеєра. Діаметр спіралі виконують меншим, ніж діаметр жолоба, - матеріал, що транспортується, накопичується усередині жолоба товщиною, рівною зазору між витками спіралі та поверхнею жолоба, замітається щітковими елементами 4 та переміщається по жолобу. Гнучка стрічка 3 не контактує з транспортованим матеріалом, що забезпечує більшу її довговічність і експлуатаційну надійність робочого органу конвеєра. Джерела інформації: 1. Авторское свидетельство СССР №1652230, кл. B65G 33/00; 33/26. Бюл. №20, 1991 г. 2. Патент України на корисну модель №62127, кл. B65G 33/00. Бюл. №15, 2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Робочий орган гвинтового конвеєра, який має вал з закріпленою на ньому спіраллю, щітковий елемент, закріплений в два ряди по краях гнучкої стрічки коробчастого перерізу, в нижній стінці якої посередині виконано паз, пластинчасті пружини на бічних стінках стрічки, який відрізняється тим, що на задній бічній поверхні спіралі закріплена спіральна смуга з поперечним перерізом у вигляді нерівнобічного кутника. 2. Робочий орган за п. 1, який відрізняється тим, що коротка полиця кутника торцем закріплена на бічній поверхні спіралі, а довга направлена по радіусу спіралі до її краю і на її торець пазом насаджена гнучка стрічка з щітковим елементом. 3. Робочий орган за пп. 1, 2, який відрізняється тим, що відстань від осі вала до вершини гнучкої стрічки коробчастого перерізу менше радіуса спіралі. 1 UA 70000 U 2 UA 70000 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
