Штанга змінної довжини

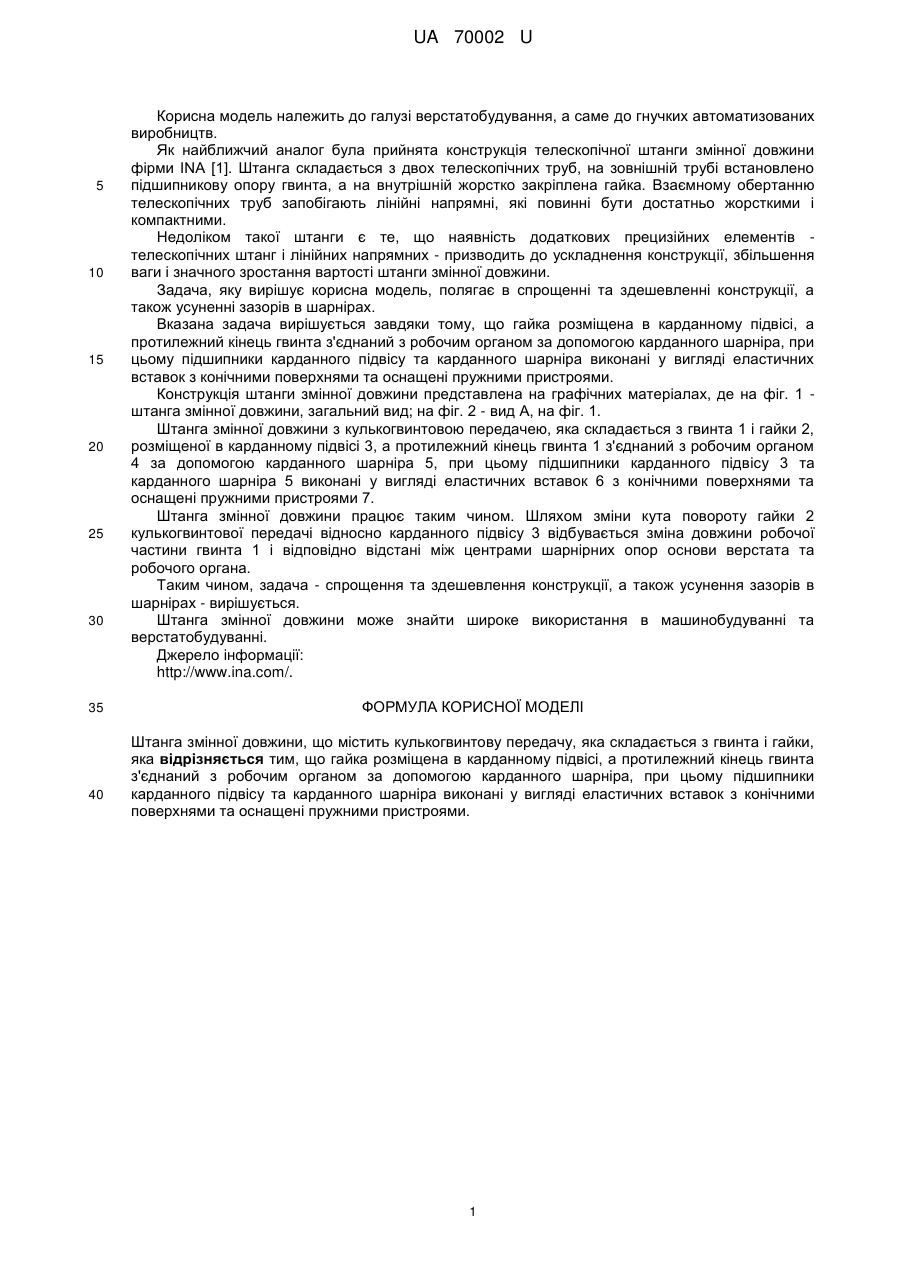

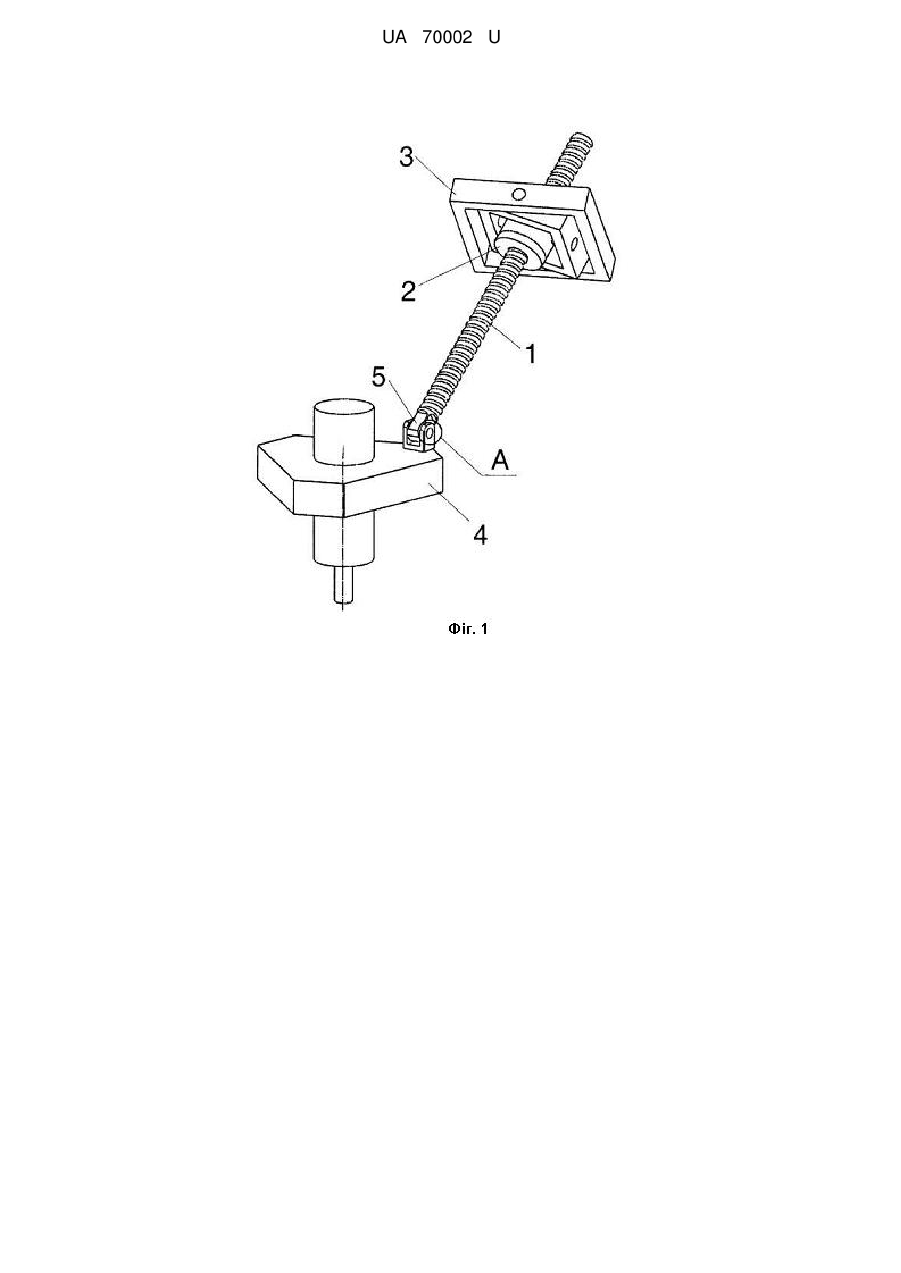

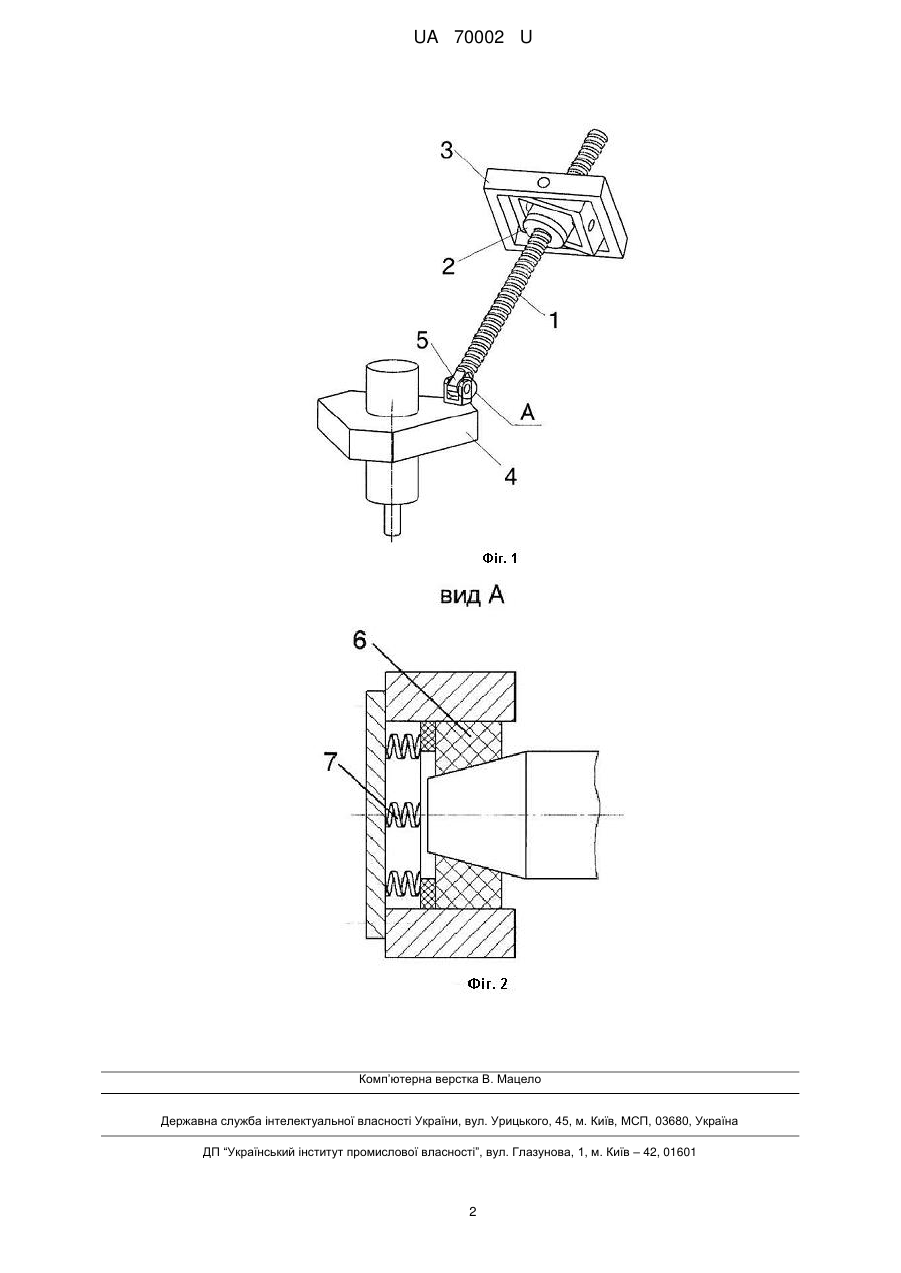

Реферат: Штанга змінної довжини містить кулькогвинтову передачу, яка складається з гвинта і гайки, карданного підвісу, карданного шарніра, підшипників, пружних пристроїв. UA 70002 U (54) ШТАНГА ЗМІННОЇ ДОВЖИНИ UA 70002 U UA 70002 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі верстатобудування, а саме до гнучких автоматизованих виробництв. Як найближчий аналог була прийнята конструкція телескопічної штанги змінної довжини фірми INA [1]. Штанга складається з двох телескопічних труб, на зовнішній трубі встановлено підшипникову опору гвинта, а на внутрішній жорстко закріплена гайка. Взаємному обертанню телескопічних труб запобігають лінійні напрямні, які повинні бути достатньо жорсткими і компактними. Недоліком такої штанги є те, що наявність додаткових прецизійних елементів телескопічних штанг і лінійних напрямних - призводить до ускладнення конструкції, збільшення ваги і значного зростання вартості штанги змінної довжини. Задача, яку вирішує корисна модель, полягає в спрощенні та здешевленні конструкції, а також усуненні зазорів в шарнірах. Вказана задача вирішується завдяки тому, що гайка розміщена в карданному підвісі, а протилежний кінець гвинта з'єднаний з робочим органом за допомогою карданного шарніра, при цьому підшипники карданного підвісу та карданного шарніра виконані у вигляді еластичних вставок з конічними поверхнями та оснащені пружними пристроями. Конструкція штанги змінної довжини представлена на графічних матеріалах, де на фіг. 1 штанга змінної довжини, загальний вид; на фіг. 2 - вид А, на фіг. 1. Штанга змінної довжини з кулькогвинтовою передачею, яка складається з гвинта 1 і гайки 2, розміщеної в карданному підвісі 3, а протилежний кінець гвинта 1 з'єднаний з робочим органом 4 за допомогою карданного шарніра 5, при цьому підшипники карданного підвісу 3 та карданного шарніра 5 виконані у вигляді еластичних вставок 6 з конічними поверхнями та оснащені пружними пристроями 7. Штанга змінної довжини працює таким чином. Шляхом зміни кута повороту гайки 2 кулькогвинтової передачі відносно карданного підвісу 3 відбувається зміна довжини робочої частини гвинта 1 і відповідно відстані між центрами шарнірних опор основи верстата та робочого органа. Таким чином, задача - спрощення та здешевлення конструкції, а також усунення зазорів в шарнірах - вирішується. Штанга змінної довжини може знайти широке використання в машинобудуванні та верстатобудуванні. Джерело інформації: http://www.ina.com/. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Штанга змінної довжини, що містить кулькогвинтову передачу, яка складається з гвинта і гайки, яка відрізняється тим, що гайка розміщена в карданному підвісі, а протилежний кінець гвинта з'єднаний з робочим органом за допомогою карданного шарніра, при цьому підшипники карданного підвісу та карданного шарніра виконані у вигляді еластичних вставок з конічними поверхнями та оснащені пружними пристроями. 1 UA 70002 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
