Пристрій для роздільного вимірювання втрат зерна

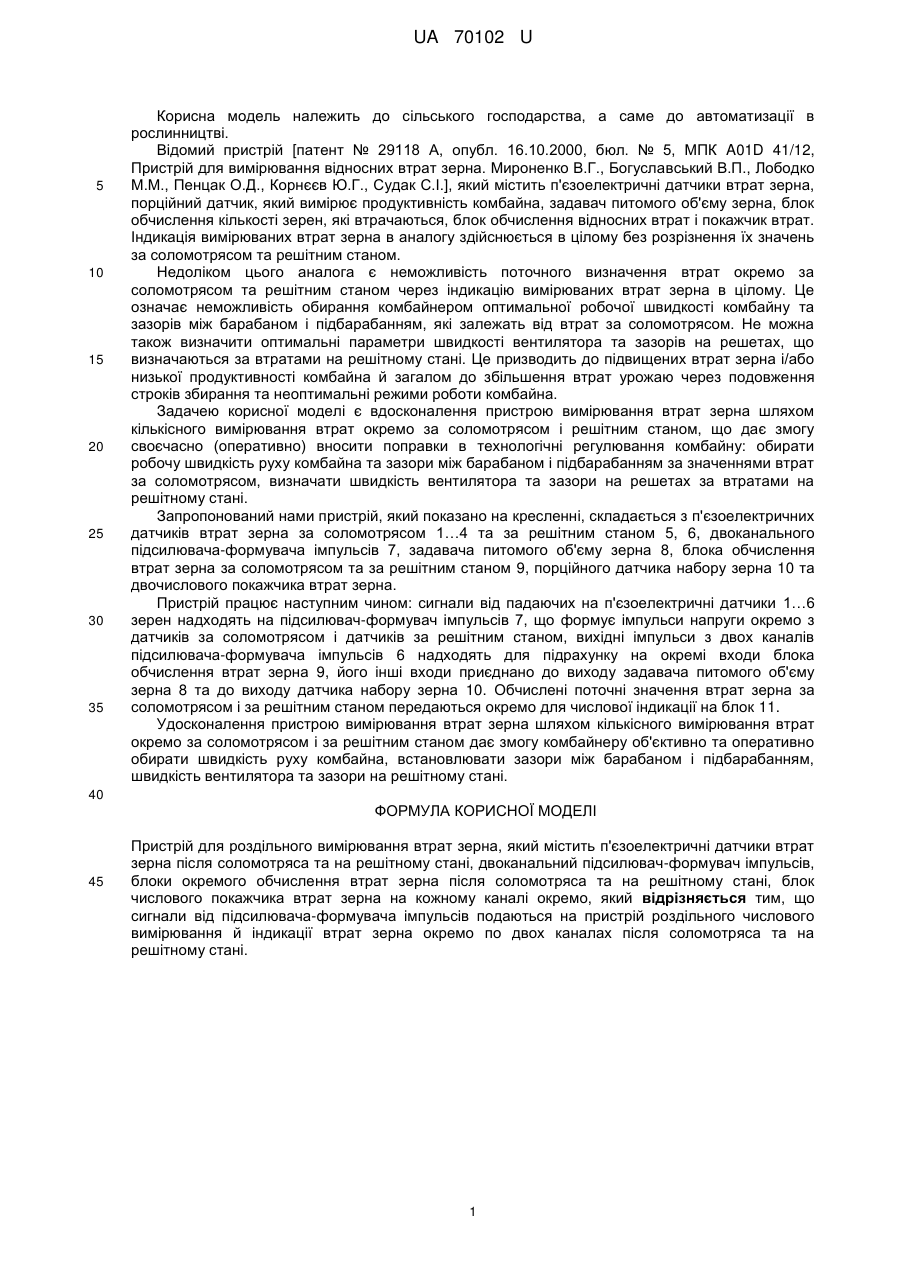

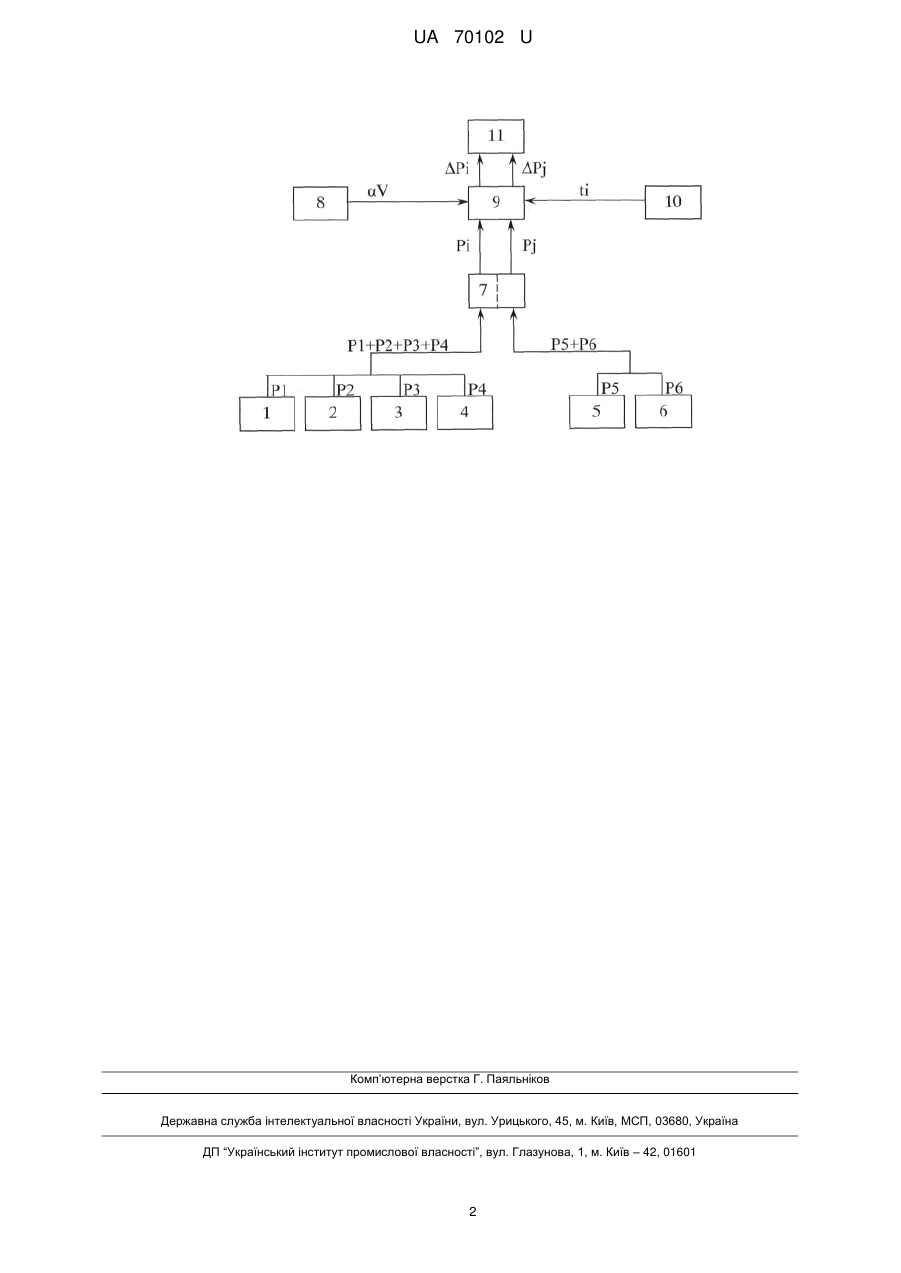

Реферат: Пристрій для роздільного вимірювання втрат зерна містить п'єзоелектричні датчики втрат зерна після соломотряса та на решітному стані, двоканальний підсилювач-формувач імпульсів, блоки окремого обчислення втрат зерна після соломотряса та на решітному стані, блок числового покажчика втрат зерна на кожному каналі окремо. UA 70102 U (12) UA 70102 U UA 70102 U 5 10 15 20 25 30 35 Корисна модель належить до сільського господарства, а саме до автоматизації в рослинництві. Відомий пристрій [патент № 29118 А, опубл. 16.10.2000, бюл. № 5, МПК A01D 41/12, Пристрій для вимірювання відносних втрат зерна. Мироненко В.Г., Богуславський В.П., Лободко М.М., Пенцак О.Д., Корнєєв Ю.Г., Судак С.І.], який містить п'єзоелектричні датчики втрат зерна, порційний датчик, який вимірює продуктивність комбайна, задавач питомого об'єму зерна, блок обчислення кількості зерен, які втрачаються, блок обчислення відносних втрат і покажчик втрат. Індикація вимірюваних втрат зерна в аналогу здійснюється в цілому без розрізнення їх значень за соломотрясом та решітним станом. Недоліком цього аналога є неможливість поточного визначення втрат окремо за соломотрясом та решітним станом через індикацію вимірюваних втрат зерна в цілому. Це означає неможливість обирання комбайнером оптимальної робочої швидкості комбайну та зазорів між барабаном і підбарабанням, які залежать від втрат за соломотрясом. Не можна також визначити оптимальні параметри швидкості вентилятора та зазорів на решетах, що визначаються за втратами на решітному стані. Це призводить до підвищених втрат зерна і/або низької продуктивності комбайна й загалом до збільшення втрат урожаю через подовження строків збирання та неоптимальні режими роботи комбайна. Задачею корисної моделі є вдосконалення пристрою вимірювання втрат зерна шляхом кількісного вимірювання втрат окремо за соломотрясом і решітним станом, що дає змогу своєчасно (оперативно) вносити поправки в технологічні регулювання комбайну: обирати робочу швидкість руху комбайна та зазори між барабаном і підбарабанням за значеннями втрат за соломотрясом, визначати швидкість вентилятора та зазори на решетах за втратами на решітному стані. Запропонований нами пристрій, який показано на кресленні, складається з п'єзоелектричних датчиків втрат зерна за соломотрясом 1…4 та за решітним станом 5, 6, двоканального підсилювача-формувача імпульсів 7, задавача питомого об'єму зерна 8, блока обчислення втрат зерна за соломотрясом та за решітним станом 9, порційного датчика набору зерна 10 та двочислового покажчика втрат зерна. Пристрій працює наступним чином: сигнали від падаючих на п'єзоелектричні датчики 1…6 зерен надходять на підсилювач-формувач імпульсів 7, що формує імпульси напруги окремо з датчиків за соломотрясом і датчиків за решітним станом, вихідні імпульси з двох каналів підсилювача-формувача імпульсів 6 надходять для підрахунку на окремі входи блока обчислення втрат зерна 9, його інші входи приєднано до виходу задавача питомого об'єму зерна 8 та до виходу датчика набору зерна 10. Обчислені поточні значення втрат зерна за соломотрясом і за решітним станом передаються окремо для числової індикації на блок 11. Удосконалення пристрою вимірювання втрат зерна шляхом кількісного вимірювання втрат окремо за соломотрясом і за решітним станом дає змогу комбайнеру об'єктивно та оперативно обирати швидкість руху комбайна, встановлювати зазори між барабаном і підбарабанням, швидкість вентилятора та зазори на решітному стані. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для роздільного вимірювання втрат зерна, який містить п'єзоелектричні датчики втрат зерна після соломотряса та на решітному стані, двоканальний підсилювач-формувач імпульсів, блоки окремого обчислення втрат зерна після соломотряса та на решітному стані, блок числового покажчика втрат зерна на кожному каналі окремо, який відрізняється тим, що сигнали від підсилювача-формувача імпульсів подаються на пристрій роздільного числового вимірювання й індикації втрат зерна окремо по двох каналах після соломотряса та на решітному стані. 1 UA 70102 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
