Вузол з’єднання елементів циліндричної стержневої оболонки покриття

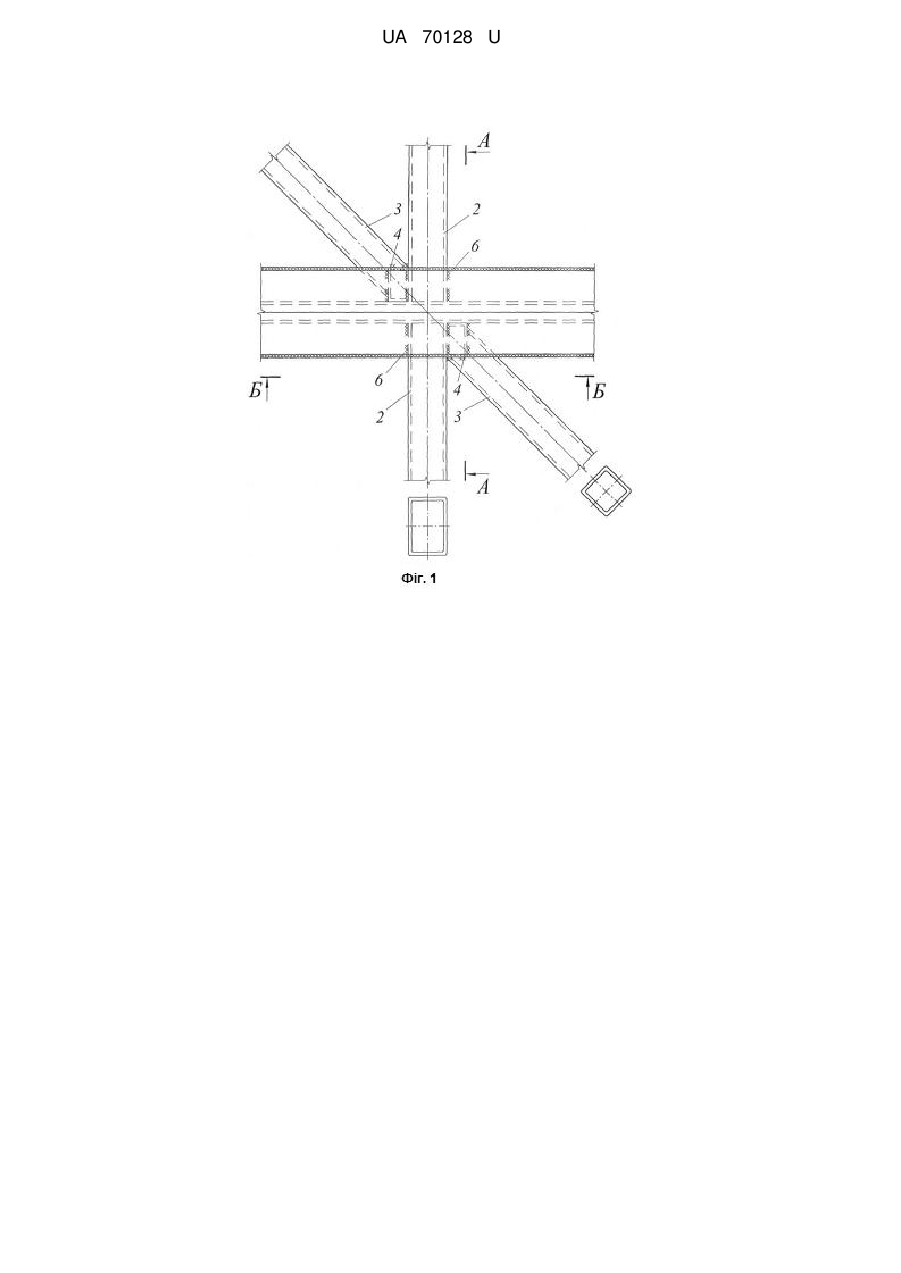

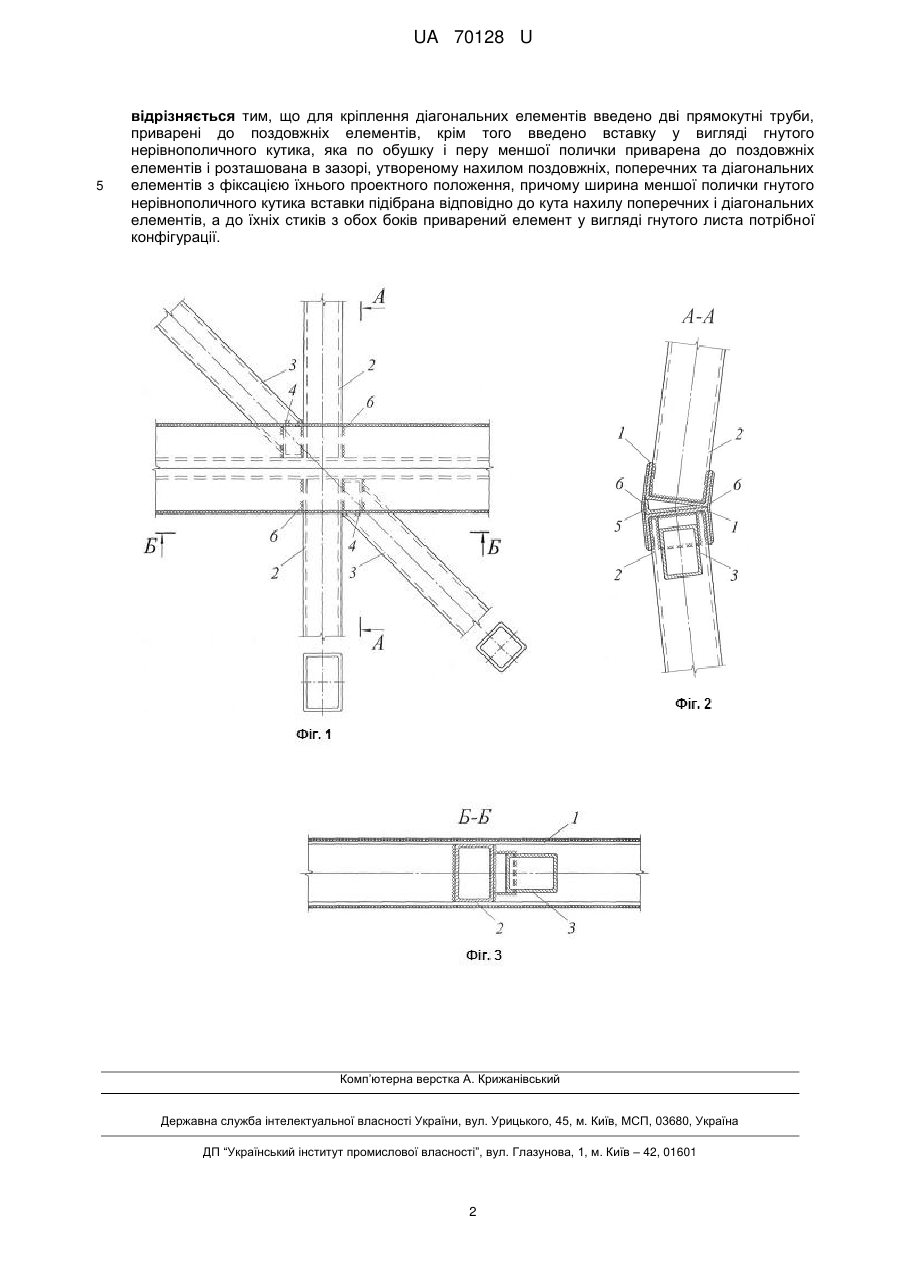

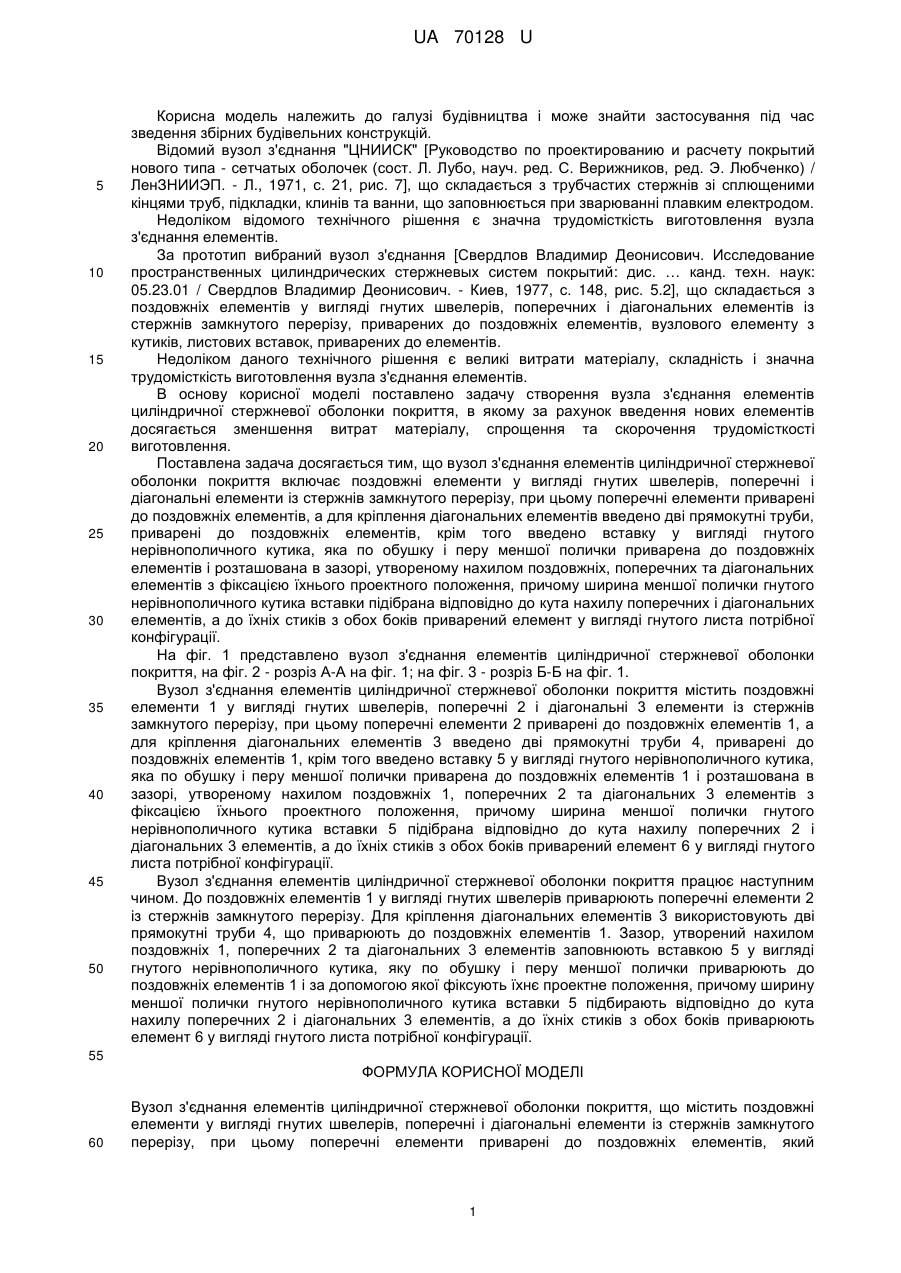

Реферат: UA 70128 U UA 70128 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва і може знайти застосування під час зведення збірних будівельних конструкцій. Відомий вузол з'єднання "ЦНИИСК" [Руководство по проектированию и расчету покрытий нового типа - сетчатых оболочек (сост. Л. Лубо, науч. ред. С. Верижников, ред. Э. Любченко) / ЛенЗНИИЭП. - Л., 1971, с. 21, рис. 7], що складається з трубчастих стержнів зі сплющеними кінцями труб, підкладки, клинів та ванни, що заповнюється при зварюванні плавким електродом. Недоліком відомого технічного рішення є значна трудомісткість виготовлення вузла з'єднання елементів. За прототип вибраний вузол з'єднання [Свердлов Владимир Деонисович. Исследование пространственных цилиндрических стержневых систем покрытий: дис. … канд. техн. наук: 05.23.01 / Свердлов Владимир Деонисович. - Киев, 1977, с. 148, рис. 5.2], що складається з поздовжніх елементів у вигляді гнутих швелерів, поперечних і діагональних елементів із стержнів замкнутого перерізу, приварених до поздовжніх елементів, вузлового елементу з кутиків, листових вставок, приварених до елементів. Недоліком даного технічного рішення є великі витрати матеріалу, складність і значна трудомісткість виготовлення вузла з'єднання елементів. В основу корисної моделі поставлено задачу створення вузла з'єднання елементів циліндричної стержневої оболонки покриття, в якому за рахунок введення нових елементів досягається зменшення витрат матеріалу, спрощення та скорочення трудомісткості виготовлення. Поставлена задача досягається тим, що вузол з'єднання елементів циліндричної стержневої оболонки покриття включає поздовжні елементи у вигляді гнутих швелерів, поперечні і діагональні елементи із стержнів замкнутого перерізу, при цьому поперечні елементи приварені до поздовжніх елементів, а для кріплення діагональних елементів введено дві прямокутні труби, приварені до поздовжніх елементів, крім того введено вставку у вигляді гнутого нерівнополичного кутика, яка по обушку і перу меншої полички приварена до поздовжніх елементів і розташована в зазорі, утвореному нахилом поздовжніх, поперечних та діагональних елементів з фіксацією їхнього проектного положення, причому ширина меншої полички гнутого нерівнополичного кутика вставки підібрана відповідно до кута нахилу поперечних і діагональних елементів, а до їхніх стиків з обох боків приварений елемент у вигляді гнутого листа потрібної конфігурації. На фіг. 1 представлено вузол з'єднання елементів циліндричної стержневої оболонки покриття, на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Вузол з'єднання елементів циліндричної стержневої оболонки покриття містить поздовжні елементи 1 у вигляді гнутих швелерів, поперечні 2 і діагональні 3 елементи із стержнів замкнутого перерізу, при цьому поперечні елементи 2 приварені до поздовжніх елементів 1, а для кріплення діагональних елементів 3 введено дві прямокутні труби 4, приварені до поздовжніх елементів 1, крім того введено вставку 5 у вигляді гнутого нерівнополичного кутика, яка по обушку і перу меншої полички приварена до поздовжніх елементів 1 і розташована в зазорі, утвореному нахилом поздовжніх 1, поперечних 2 та діагональних 3 елементів з фіксацією їхнього проектного положення, причому ширина меншої полички гнутого нерівнополичного кутика вставки 5 підібрана відповідно до кута нахилу поперечних 2 і діагональних 3 елементів, а до їхніх стиків з обох боків приварений елемент 6 у вигляді гнутого листа потрібної конфігурації. Вузол з'єднання елементів циліндричної стержневої оболонки покриття працює наступним чином. До поздовжніх елементів 1 у вигляді гнутих швелерів приварюють поперечні елементи 2 із стержнів замкнутого перерізу. Для кріплення діагональних елементів 3 використовують дві прямокутні труби 4, що приварюють до поздовжніх елементів 1. Зазор, утворений нахилом поздовжніх 1, поперечних 2 та діагональних 3 елементів заповнюють вставкою 5 у вигляді гнутого нерівнополичного кутика, яку по обушку і перу меншої полички приварюють до поздовжніх елементів 1 і за допомогою якої фіксують їхнє проектне положення, причому ширину меншої полички гнутого нерівнополичного кутика вставки 5 підбирають відповідно до кута нахилу поперечних 2 і діагональних 3 елементів, а до їхніх стиків з обох боків приварюють елемент 6 у вигляді гнутого листа потрібної конфігурації. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вузол з'єднання елементів циліндричної стержневої оболонки покриття, що містить поздовжні елементи у вигляді гнутих швелерів, поперечні і діагональні елементи із стержнів замкнутого перерізу, при цьому поперечні елементи приварені до поздовжніх елементів, який 1 UA 70128 U 5 відрізняється тим, що для кріплення діагональних елементів введено дві прямокутні труби, приварені до поздовжніх елементів, крім того введено вставку у вигляді гнутого нерівнополичного кутика, яка по обушку і перу меншої полички приварена до поздовжніх елементів і розташована в зазорі, утвореному нахилом поздовжніх, поперечних та діагональних елементів з фіксацією їхнього проектного положення, причому ширина меншої полички гнутого нерівнополичного кутика вставки підібрана відповідно до кута нахилу поперечних і діагональних елементів, а до їхніх стиків з обох боків приварений елемент у вигляді гнутого листа потрібної конфігурації. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
