Вузол з’єднання елементів будівельних риштувань

Номер патенту: 30210

Опубліковано: 11.02.2008

Автори: Циркот Володимир Федорович, Ковальчук Микола Михайлович

Завантажити PDF файл.

Формула / Реферат

Вузол з'єднання елементів будівельних риштувань, що містить опорну скобу і з'єднану з нею вигнуту притискну кришку, який відрізняється тим, що він додатково містить клин, а опорна скоба виконана у вигляді пластини, один кінець якої містить ложемент, а другий кінець зігнутий у бік ложемента під кутом, наприклад 90°, відносно ділянки пластини, розташованої між ложементом і вигнутим кінцем, при цьому на цій ділянці пластини є виріз для розміщення в ньому притискної кришки, а над нею клина.

Текст

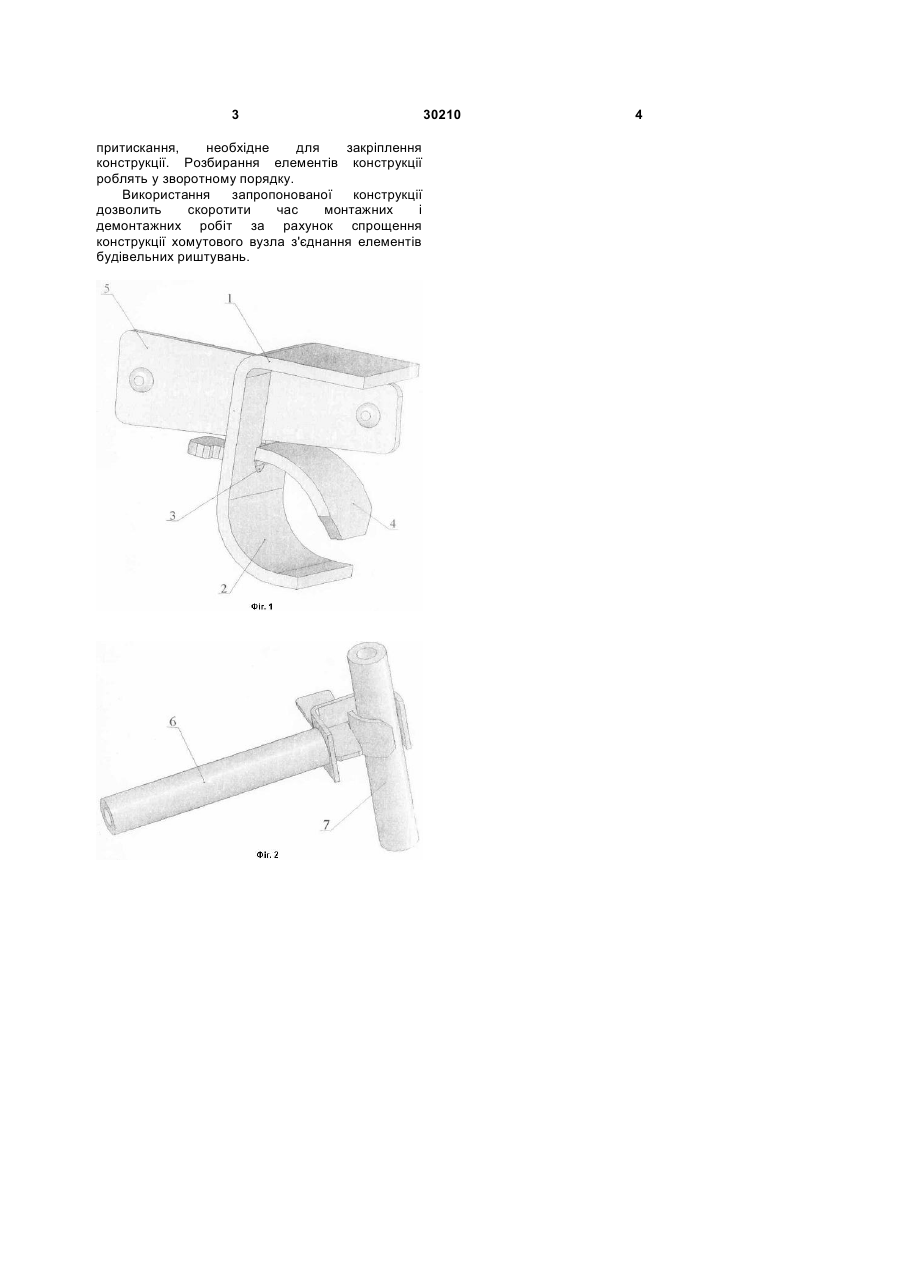

Вузол з'єднання елементів будівельних риштувань, що містить опорну скобу і з'єднану з 3 притискання, необхідне для закріплення конструкції. Розбирання елементів конструкції роблять у зворотному порядку. Використання запропонованої конструкції дозволить скоротити час монтажних і демонтажних робіт за рахунок спрощення конструкції хомутового вузла з'єднання елементів будівельних риштувань. 30210 4

Дивитися

Додаткова інформація

Назва патенту англійською

Joint unit of building falsework

Автори англійською

Kovalchuk Mykola Mykhailovych, Tsyrkot Volodymyr Fedorovych

Назва патенту російською

Узел соединения элементов строительных лесов

Автори російською

Ковальчук Николай Михайлович, Циркот Владимир Федорович

МПК / Мітки

МПК: E04G 7/00

Мітки: вузол, з'єднання, будівельних, риштувань, елементів
