Телевізійна система для огляду та фіксації об’єктів дослідження у важкодоступних місцях
Номер патенту: 70182
Опубліковано: 25.05.2012
Автори: Скоробагатько Максим Анатолійович, Лоторєв Володимир Олександрович, Вересенко Юрій Віталійович, Божко Анатолій Федорович
Формула / Реферат
1. Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях містить телескопічну штангу зі змінною довжиною, на яку з однієї сторони встановлено ручку, а з іншої сторони - гнучку штангу, на передньому зрізі якої встановлено відеокамеру, на телескопічній штанзі розміщено монітор з відеореєстратором та акумулятором, яка відрізняється тим, що монітор кріпиться до телескопічної штанги за допомогою кронштейна, який регулює нахил монітора відносно телескопічної штанги на кут до 90°, акумулятор встановлено всередину монітора, в монітор додатково вбудовано модуль зовнішньої пам'яті, навколо об'єктива відеокамери додатково встановлено інфрачервоне підсвічування, всередину відеокамери окремо встановлено акумулятор.
2. Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях за п. 1, яка відрізняється тим, що відеокамера, яка встановлена на передньому зрізі гнучкої штанги, є бездротовою.
Текст

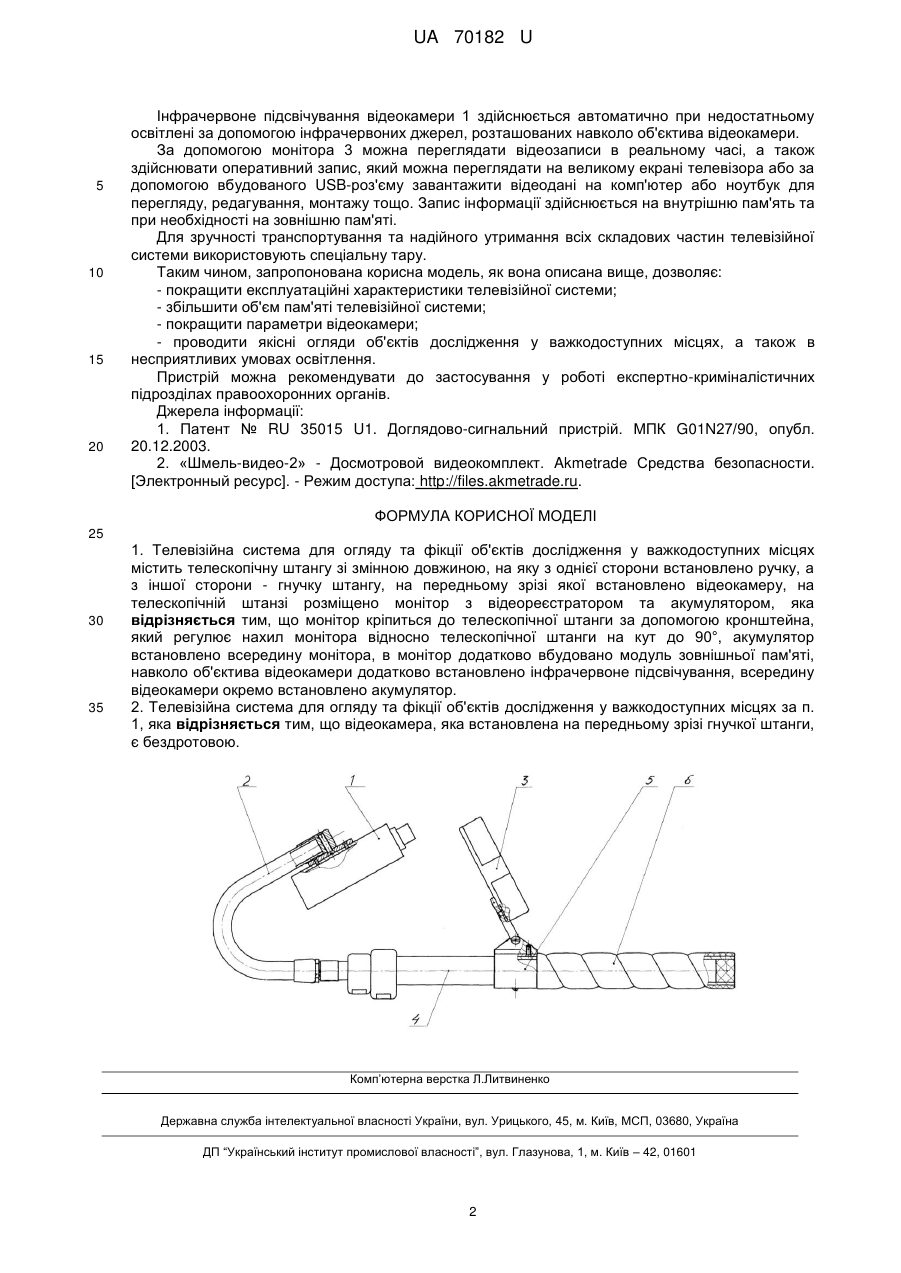

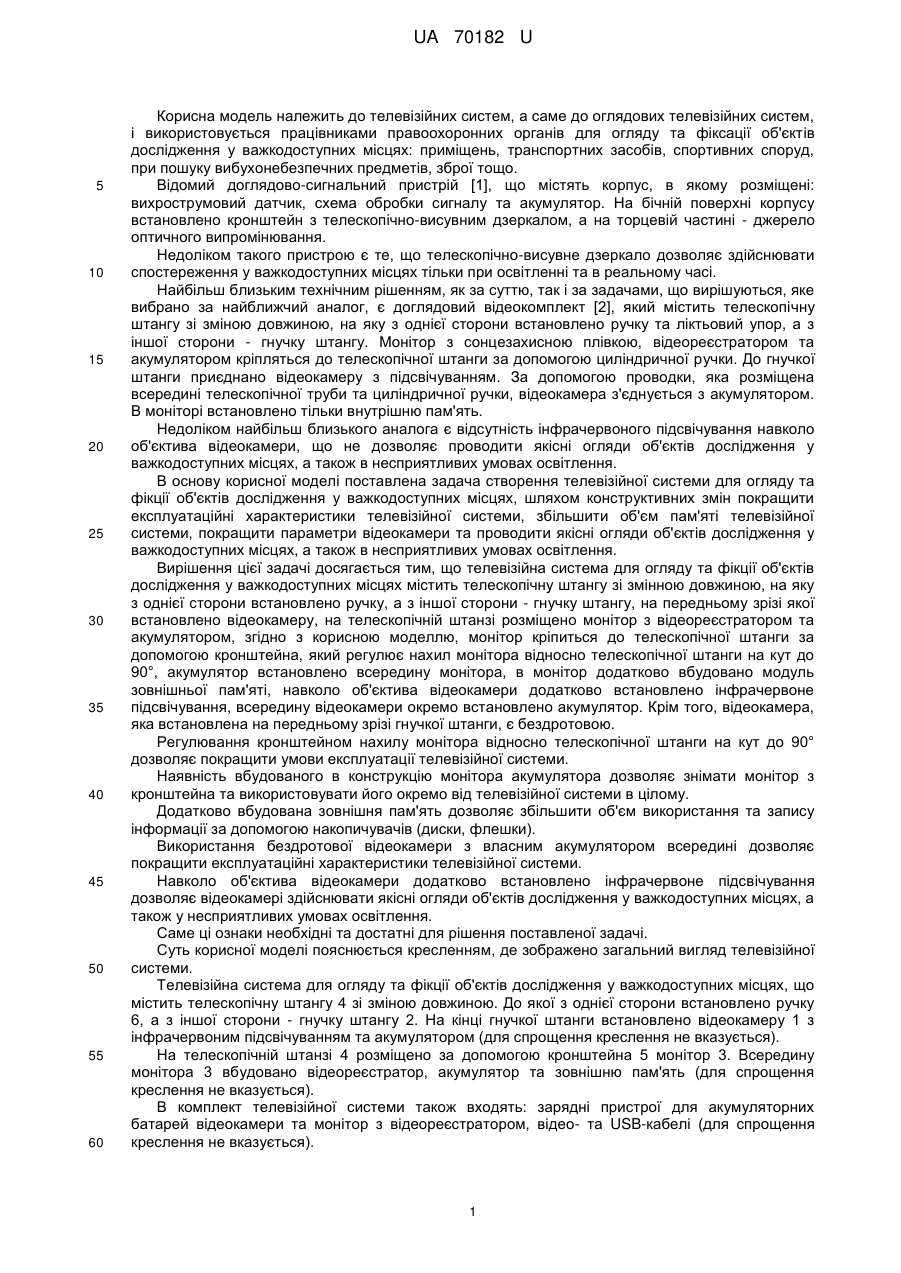

Реферат: Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях містить телескопічну штангу зі змінною довжиною, на яку з однієї сторони встановлено ручку, а з іншої сторони - гнучку штангу, на передньому зрізі якої встановлено відеокамеру, на телескопічній штанзі розміщено монітор з відеореєстратором та акумулятором. Монітор кріпиться до телескопічної штанги за допомогою кронштейна, який регулює нахил монітора відносно телескопічної штанги на кут до 90°, акумулятор встановлено всередину монітора. В монітор додатково вбудовано модуль зовнішньої пам'яті. Навколо об'єктива відеокамери додатково встановлено інфрачервоне підсвічування. Всередину відеокамери окремо встановлено акумулятор. UA 70182 U (12) UA 70182 U UA 70182 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до телевізійних систем, а саме до оглядових телевізійних систем, і використовується працівниками правоохоронних органів для огляду та фіксації об'єктів дослідження у важкодоступних місцях: приміщень, транспортних засобів, спортивних споруд, при пошуку вибухонебезпечних предметів, зброї тощо. Відомий доглядово-сигнальний пристрій [1], що містять корпус, в якому розміщені: вихрострумовий датчик, схема обробки сигналу та акумулятор. На бічній поверхні корпусу встановлено кронштейн з телескопічно-висувним дзеркалом, а на торцевій частині - джерело оптичного випромінювання. Недоліком такого пристрою є те, що телескопічно-висувне дзеркало дозволяє здійснювати спостереження у важкодоступних місцях тільки при освітленні та в реальному часі. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибрано за найближчий аналог, є доглядовий відеокомплект [2], який містить телескопічну штангу зі зміною довжиною, на яку з однієї сторони встановлено ручку та ліктьовий упор, а з іншої сторони - гнучку штангу. Монітор з сонцезахисною плівкою, відеореєстратором та акумулятором кріпляться до телескопічної штанги за допомогою циліндричної ручки. До гнучкої штанги приєднано відеокамеру з підсвічуванням. За допомогою проводки, яка розміщена всередині телескопічної труби та циліндричної ручки, відеокамера з'єднується з акумулятором. В моніторі встановлено тільки внутрішню пам'ять. Недоліком найбільш близького аналога є відсутність інфрачервоного підсвічування навколо об'єктива відеокамери, що не дозволяє проводити якісні огляди об'єктів дослідження у важкодоступних місцях, а також в несприятливих умовах освітлення. В основу корисної моделі поставлена задача створення телевізійної системи для огляду та фікції об'єктів дослідження у важкодоступних місцях, шляхом конструктивних змін покращити експлуатаційні характеристики телевізійної системи, збільшити об'єм пам'яті телевізійної системи, покращити параметри відеокамери та проводити якісні огляди об'єктів дослідження у важкодоступних місцях, а також в несприятливих умовах освітлення. Вирішення цієї задачі досягається тим, що телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях містить телескопічну штангу зі змінною довжиною, на яку з однієї сторони встановлено ручку, а з іншої сторони - гнучку штангу, на передньому зрізі якої встановлено відеокамеру, на телескопічній штанзі розміщено монітор з відеореєстратором та акумулятором, згідно з корисною моделлю, монітор кріпиться до телескопічної штанги за допомогою кронштейна, який регулює нахил монітора відносно телескопічної штанги на кут до 90°, акумулятор встановлено всередину монітора, в монітор додатково вбудовано модуль зовнішньої пам'яті, навколо об'єктива відеокамери додатково встановлено інфрачервоне підсвічування, всередину відеокамери окремо встановлено акумулятор. Крім того, відеокамера, яка встановлена на передньому зрізі гнучкої штанги, є бездротовою. Регулювання кронштейном нахилу монітора відносно телескопічної штанги на кут до 90° дозволяє покращити умови експлуатації телевізійної системи. Наявність вбудованого в конструкцію монітора акумулятора дозволяє знімати монітор з кронштейна та використовувати його окремо від телевізійної системи в цілому. Додатково вбудована зовнішня пам'ять дозволяє збільшити об'єм використання та запису інформації за допомогою накопичувачів (диски, флешки). Використання бездротової відеокамери з власним акумулятором всередині дозволяє покращити експлуатаційні характеристики телевізійної системи. Навколо об'єктива відеокамери додатково встановлено інфрачервоне підсвічування дозволяє відеокамері здійснювати якісні огляди об'єктів дослідження у важкодоступних місцях, а також у несприятливих умовах освітлення. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд телевізійної системи. Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях, що містить телескопічну штангу 4 зі зміною довжиною. До якої з однієї сторони встановлено ручку 6, а з іншої сторони - гнучку штангу 2. На кінці гнучкої штанги встановлено відеокамеру 1 з інфрачервоним підсвічуванням та акумулятором (для спрощення креслення не вказується). На телескопічній штанзі 4 розміщено за допомогою кронштейна 5 монітор 3. Всередину монітора 3 вбудовано відеореєстратор, акумулятор та зовнішню пам'ять (для спрощення креслення не вказується). В комплект телевізійної системи також входять: зарядні пристрої для акумуляторних батарей відеокамери та монітор з відеореєстратором, відео- та USB-кабелі (для спрощення креслення не вказується). 1 UA 70182 U 5 10 15 20 Інфрачервоне підсвічування відеокамери 1 здійснюється автоматично при недостатньому освітлені за допомогою інфрачервоних джерел, розташованих навколо об'єктива відеокамери. За допомогою монітора 3 можна переглядати відеозаписи в реальному часі, а також здійснювати оперативний запис, який можна переглядати на великому екрані телевізора або за допомогою вбудованого USB-роз'єму завантажити відеодані на комп'ютер або ноутбук для перегляду, редагування, монтажу тощо. Запис інформації здійснюється на внутрішню пам'ять та при необхідності на зовнішню пам'яті. Для зручності транспортування та надійного утримання всіх складових частин телевізійної системи використовують спеціальну тару. Таким чином, запропонована корисна модель, як вона описана вище, дозволяє: - покращити експлуатаційні характеристики телевізійної системи; - збільшити об'єм пам'яті телевізійної системи; - покращити параметри відеокамери; - проводити якісні огляди об'єктів дослідження у важкодоступних місцях, а також в несприятливих умовах освітлення. Пристрій можна рекомендувати до застосування у роботі експертно-криміналістичних підрозділах правоохоронних органів. Джерела інформації: 1. Патент № RU 35015 U1. Доглядово-сигнальний пристрій. МПК G01N27/90, опубл. 20.12.2003. 2. «Шмель-видео-2» - Досмотровой видеокомплект. Akmetrade Средства безопасности. [Электронный ресурс]. - Режим доступа: http://files.akmetrade.ru. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях містить телескопічну штангу зі змінною довжиною, на яку з однієї сторони встановлено ручку, а з іншої сторони - гнучку штангу, на передньому зрізі якої встановлено відеокамеру, на телескопічній штанзі розміщено монітор з відеореєстратором та акумулятором, яка відрізняється тим, що монітор кріпиться до телескопічної штанги за допомогою кронштейна, який регулює нахил монітора відносно телескопічної штанги на кут до 90°, акумулятор встановлено всередину монітора, в монітор додатково вбудовано модуль зовнішньої пам'яті, навколо об'єктива відеокамери додатково встановлено інфрачервоне підсвічування, всередину відеокамери окремо встановлено акумулятор. 2. Телевізійна система для огляду та фікції об'єктів дослідження у важкодоступних місцях за п. 1, яка відрізняється тим, що відеокамера, яка встановлена на передньому зрізі гнучкої штанги, є бездротовою. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюTelevision system for survey and fixing research objects in hard-to-reach places
Автори англійськоюLotoriev Volodymyr Oleksandrovych, Bozhko Anatolii Fedorovych, Veresenko Yurii Vitaliiovych, Skorobahatko Maksym Anatoliiovych
Назва патенту російськоюТелевизионная система для осмотра и фиксации объектов исследования в труднодоступных местах
Автори російськоюЛоторев Владимир Александрович, Божко Анатолий Федорович, Вересенко Юрий Виталиевич, Скоробагатько Максим Анатольевич
МПК / Мітки
МПК: H04N 5/232, G01N 27/00
Мітки: об'єктів, телевізійна, дослідження, огляду, система, фіксації, важкодоступних, місцях
