Вібраційний глибокорозпушувач

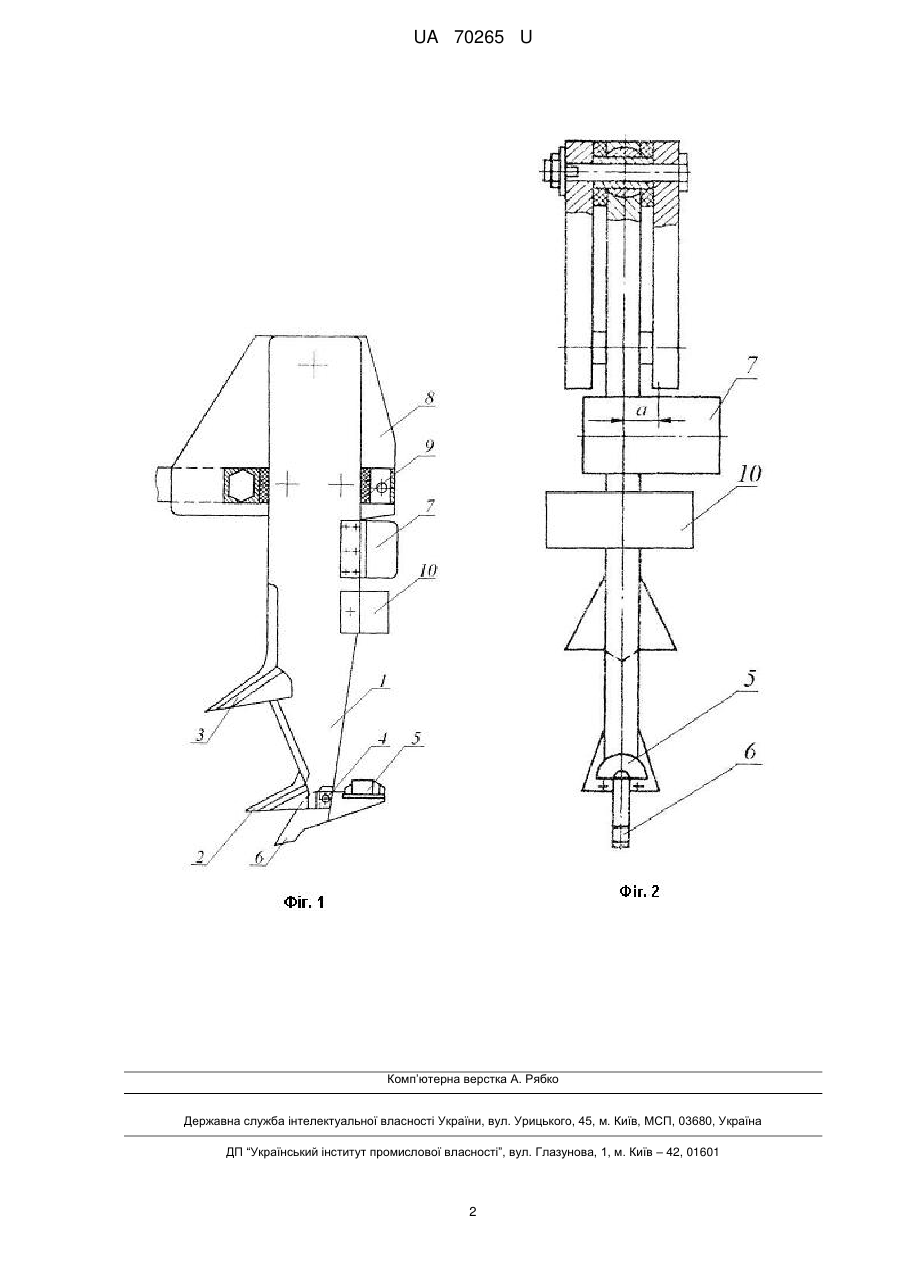

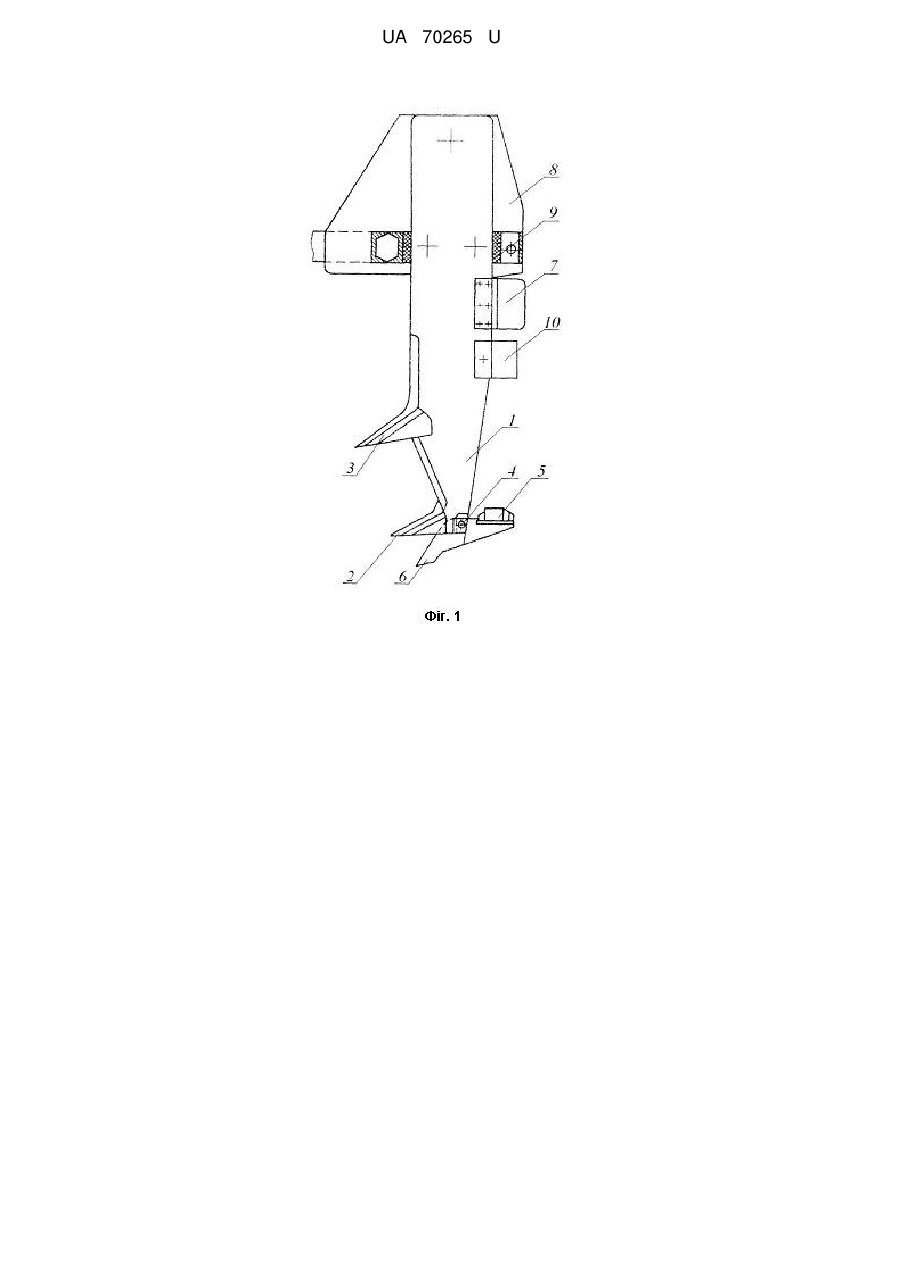

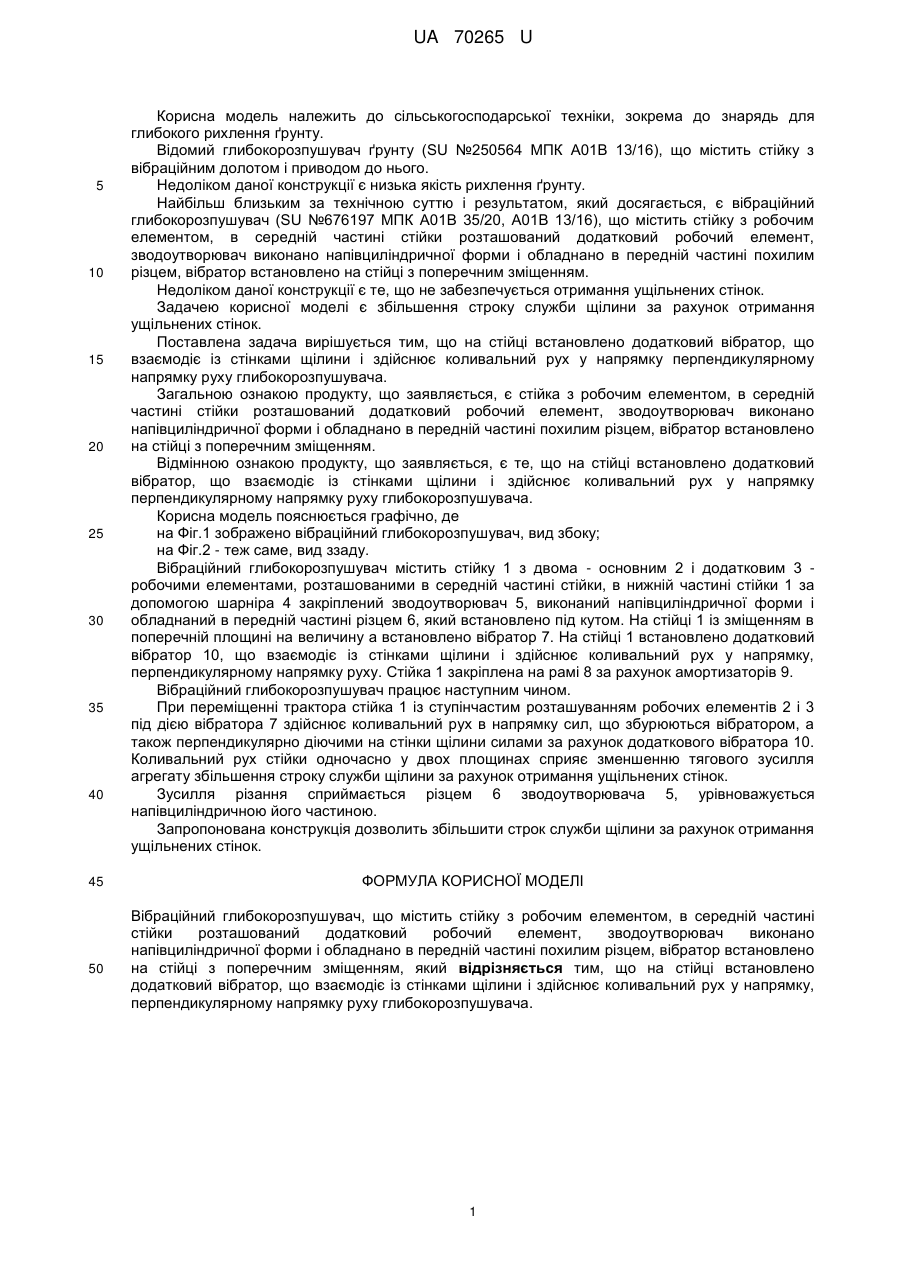

Реферат: UA 70265 U UA 70265 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарської техніки, зокрема до знарядь для глибокого рихлення ґрунту. Відомий глибокорозпушувач ґрунту (SU №250564 МПК А01В 13/16), що містить стійку з вібраційним долотом і приводом до нього. Недоліком даної конструкції є низька якість рихлення ґрунту. Найбільш близьким за технічною суттю і результатом, який досягається, є вібраційний глибокорозпушувач (SU №676197 МПК А01В 35/20, А01В 13/16), що містить стійку з робочим елементом, в середній частині стійки розташований додатковий робочий елемент, зводоутворювач виконано напівциліндричної форми і обладнано в передній частині похилим різцем, вібратор встановлено на стійці з поперечним зміщенням. Недоліком даної конструкції є те, що не забезпечується отримання ущільнених стінок. Задачею корисної моделі є збільшення строку служби щілини за рахунок отримання ущільнених стінок. Поставлена задача вирішується тим, що на стійці встановлено додатковий вібратор, що взаємодіє із стінками щілини і здійснює коливальний рух у напрямку перпендикулярному напрямку руху глибокорозпушувача. Загальною ознакою продукту, що заявляється, є стійка з робочим елементом, в середній частині стійки розташований додатковий робочий елемент, зводоутворювач виконано напівциліндричної форми і обладнано в передній частині похилим різцем, вібратор встановлено на стійці з поперечним зміщенням. Відмінною ознакою продукту, що заявляється, є те, що на стійці встановлено додатковий вібратор, що взаємодіє із стінками щілини і здійснює коливальний рух у напрямку перпендикулярному напрямку руху глибокорозпушувача. Корисна модель пояснюється графічно, де на Фіг.1 зображено вібраційний глибокорозпушувач, вид збоку; на Фіг.2 - теж саме, вид ззаду. Вібраційний глибокорозпушувач містить стійку 1 з двома - основним 2 і додатковим 3 робочими елементами, розташованими в середній частині стійки, в нижній частині стійки 1 за допомогою шарніра 4 закріплений зводоутворювач 5, виконаний напівциліндричної форми і обладнаний в передній частині різцем 6, який встановлено під кутом. На стійці 1 із зміщенням в поперечній площині на величину а встановлено вібратор 7. На стійці 1 встановлено додатковий вібратор 10, що взаємодіє із стінками щілини і здійснює коливальний рух у напрямку, перпендикулярному напрямку руху. Стійка 1 закріплена на рамі 8 за рахунок амортизаторів 9. Вібраційний глибокорозпушувач працює наступним чином. При переміщенні трактора стійка 1 із ступінчастим розташуванням робочих елементів 2 і 3 під дією вібратора 7 здійснює коливальний рух в напрямку сил, що збурюються вібратором, а також перпендикулярно діючими на стінки щілини силами за рахунок додаткового вібратора 10. Коливальний рух стійки одночасно у двох площинах сприяє зменшенню тягового зусилля агрегату збільшення строку служби щілини за рахунок отримання ущільнених стінок. Зусилля різання сприймається різцем 6 зводоутворювача 5, урівноважується напівциліндричною його частиною. Запропонована конструкція дозволить збільшити строк служби щілини за рахунок отримання ущільнених стінок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вібраційний глибокорозпушувач, що містить стійку з робочим елементом, в середній частині стійки розташований додатковий робочий елемент, зводоутворювач виконано напівциліндричної форми і обладнано в передній частині похилим різцем, вібратор встановлено на стійці з поперечним зміщенням, який відрізняється тим, що на стійці встановлено додатковий вібратор, що взаємодіє із стінками щілини і здійснює коливальний рух у напрямку, перпендикулярному напрямку руху глибокорозпушувача. 1 UA 70265 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
