Пристрій для нарізання насіннєвої картоплі

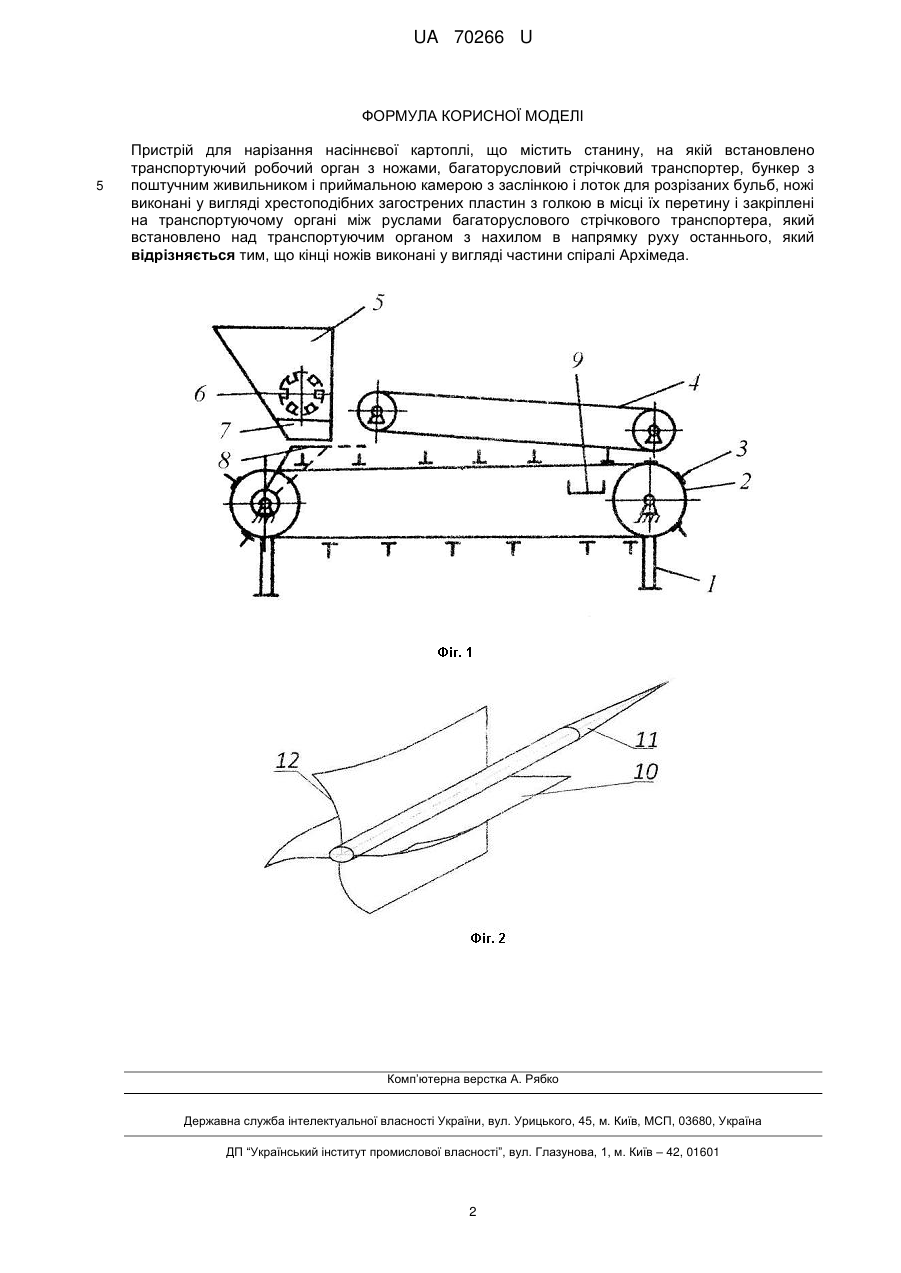

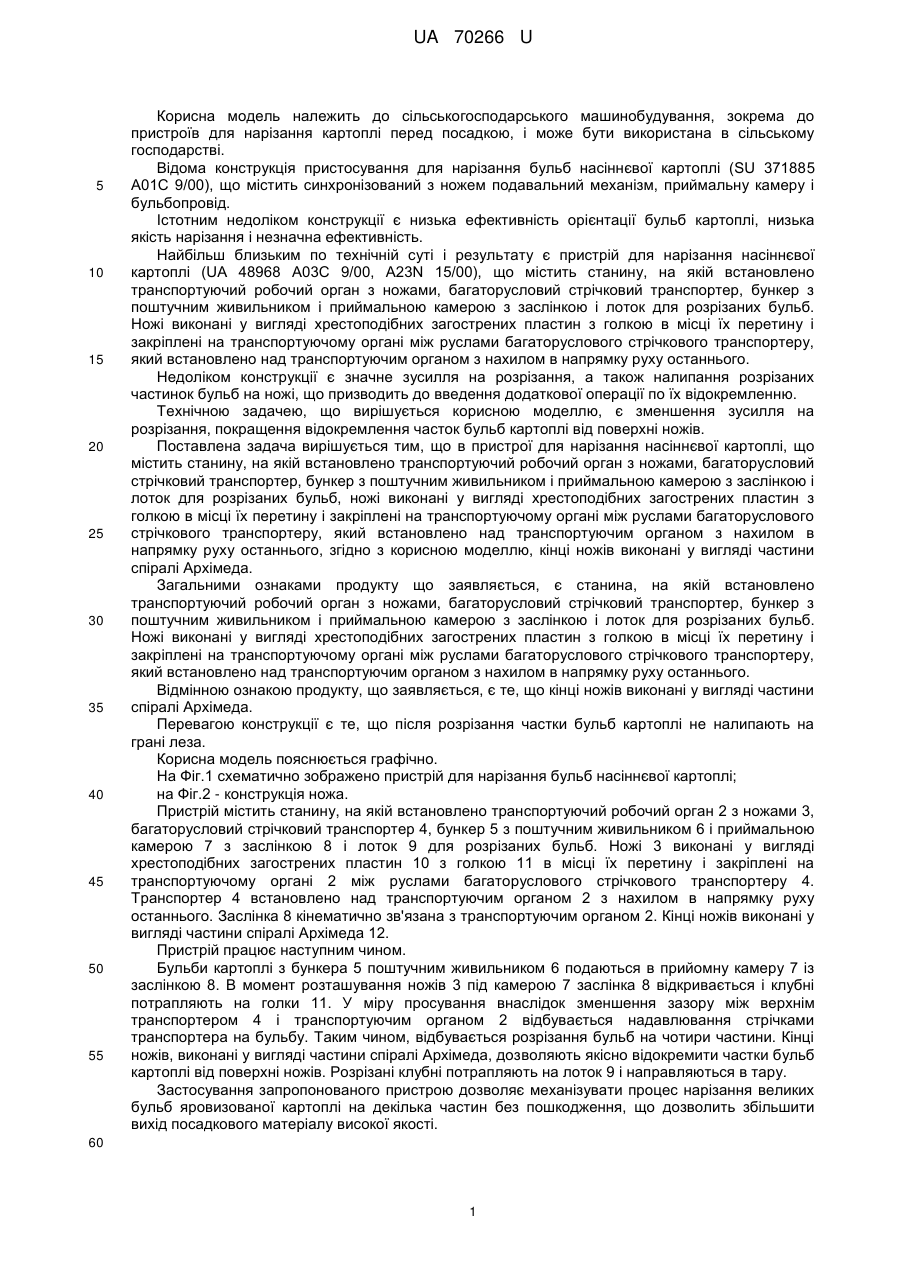

Реферат: Пристрій для нарізання насіннєвої картоплі містить станину, на якій встановлено транспортуючий робочий орган з ножами, багаторусловий стрічковий транспортер, бункер з поштучним живильником і приймальною камерою з заслінкою і лоток для розрізаних бульб. Ножі виконані у вигляді хрестоподібних загострених пластин, а їх кінці виконані у вигляді частини спіралі Архімеда. UA 70266 U (12) UA 70266 U UA 70266 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для нарізання картоплі перед посадкою, і може бути використана в сільському господарстві. Відома конструкція пристосування для нарізання бульб насіннєвої картоплі (SU 371885 А01С 9/00), що містить синхронізований з ножем подавальний механізм, приймальну камеру і бульбопровід. Істотним недоліком конструкції є низька ефективність орієнтації бульб картоплі, низька якість нарізання і незначна ефективність. Найбільш близьким по технічній суті і результату є пристрій для нарізання насіннєвої картоплі (UA 48968 А03С 9/00, A23N 15/00), що містить станину, на якій встановлено транспортуючий робочий орган з ножами, багаторусловий стрічковий транспортер, бункер з поштучним живильником і приймальною камерою з заслінкою і лоток для розрізаних бульб. Ножі виконані у вигляді хрестоподібних загострених пластин з голкою в місці їх перетину і закріплені на транспортуючому органі між руслами багаторуслового стрічкового транспортеру, який встановлено над транспортуючим органом з нахилом в напрямку руху останнього. Недоліком конструкції є значне зусилля на розрізання, а також налипання розрізаних частинок бульб на ножі, що призводить до введення додаткової операції по їх відокремленню. Технічною задачею, що вирішується корисною моделлю, є зменшення зусилля на розрізання, покращення відокремлення часток бульб картоплі від поверхні ножів. Поставлена задача вирішується тим, що в пристрої для нарізання насіннєвої картоплі, що містить станину, на якій встановлено транспортуючий робочий орган з ножами, багаторусловий стрічковий транспортер, бункер з поштучним живильником і приймальною камерою з заслінкою і лоток для розрізаних бульб, ножі виконані у вигляді хрестоподібних загострених пластин з голкою в місці їх перетину і закріплені на транспортуючому органі між руслами багаторуслового стрічкового транспортеру, який встановлено над транспортуючим органом з нахилом в напрямку руху останнього, згідно з корисною моделлю, кінці ножів виконані у вигляді частини спіралі Архімеда. Загальними ознаками продукту що заявляється, є станина, на якій встановлено транспортуючий робочий орган з ножами, багаторусловий стрічковий транспортер, бункер з поштучним живильником і приймальною камерою з заслінкою і лоток для розрізаних бульб. Ножі виконані у вигляді хрестоподібних загострених пластин з голкою в місці їх перетину і закріплені на транспортуючому органі між руслами багаторуслового стрічкового транспортеру, який встановлено над транспортуючим органом з нахилом в напрямку руху останнього. Відмінною ознакою продукту, що заявляється, є те, що кінці ножів виконані у вигляді частини спіралі Архімеда. Перевагою конструкції є те, що після розрізання частки бульб картоплі не налипають на грані леза. Корисна модель пояснюється графічно. На Фіг.1 схематично зображено пристрій для нарізання бульб насіннєвої картоплі; на Фіг.2 - конструкція ножа. Пристрій містить станину, на якій встановлено транспортуючий робочий орган 2 з ножами 3, багаторусловий стрічковий транспортер 4, бункер 5 з поштучним живильником 6 і приймальною камерою 7 з заслінкою 8 і лоток 9 для розрізаних бульб. Ножі 3 виконані у вигляді хрестоподібних загострених пластин 10 з голкою 11 в місці їх перетину і закріплені на транспортуючому органі 2 між руслами багаторуслового стрічкового транспортеру 4. Транспортер 4 встановлено над транспортуючим органом 2 з нахилом в напрямку руху останнього. Заслінка 8 кінематично зв'язана з транспортуючим органом 2. Кінці ножів виконані у вигляді частини спіралі Архімеда 12. Пристрій працює наступним чином. Бульби картоплі з бункера 5 поштучним живильником 6 подаються в прийомну камеру 7 із заслінкою 8. В момент розташування ножів 3 під камерою 7 заслінка 8 відкривається і клубні потрапляють на голки 11. У міру просування внаслідок зменшення зазору між верхнім транспортером 4 і транспортуючим органом 2 відбувається надавлювання стрічками транспортера на бульбу. Таким чином, відбувається розрізання бульб на чотири частини. Кінці ножів, виконані у вигляді частини спіралі Архімеда, дозволяють якісно відокремити частки бульб картоплі від поверхні ножів. Розрізані клубні потрапляють на лоток 9 і направляються в тару. Застосування запропонованого пристрою дозволяє механізувати процес нарізання великих бульб яровизованої картоплі на декілька частин без пошкодження, що дозволить збільшити вихід посадкового матеріалу високої якості. 60 1 UA 70266 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для нарізання насіннєвої картоплі, що містить станину, на якій встановлено транспортуючий робочий орган з ножами, багаторусловий стрічковий транспортер, бункер з поштучним живильником і приймальною камерою з заслінкою і лоток для розрізаних бульб, ножі виконані у вигляді хрестоподібних загострених пластин з голкою в місці їх перетину і закріплені на транспортуючому органі між руслами багаторуслового стрічкового транспортера, який встановлено над транспортуючим органом з нахилом в напрямку руху останнього, який відрізняється тим, що кінці ножів виконані у вигляді частини спіралі Архімеда. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
