Глибокорозпушувач ґрунту

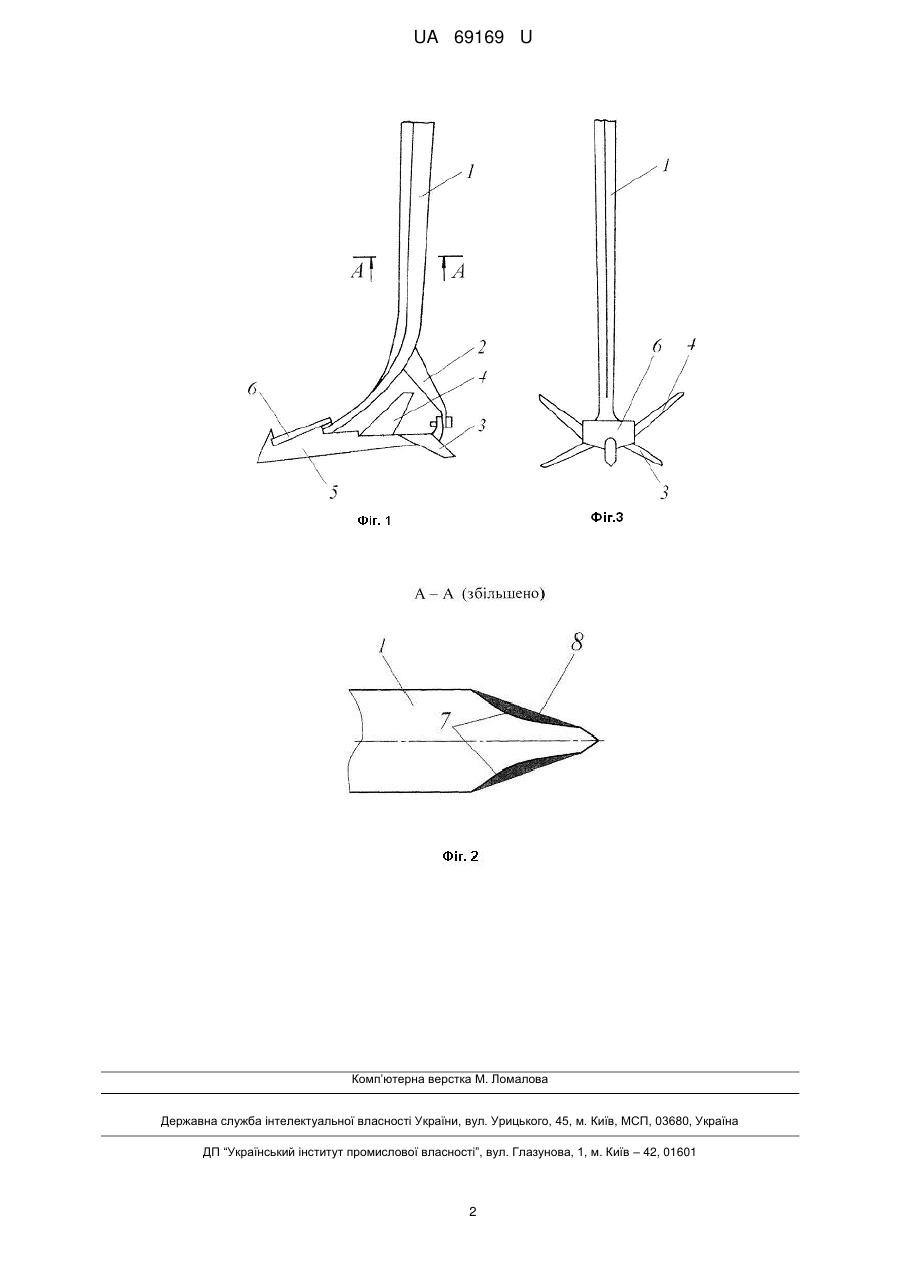

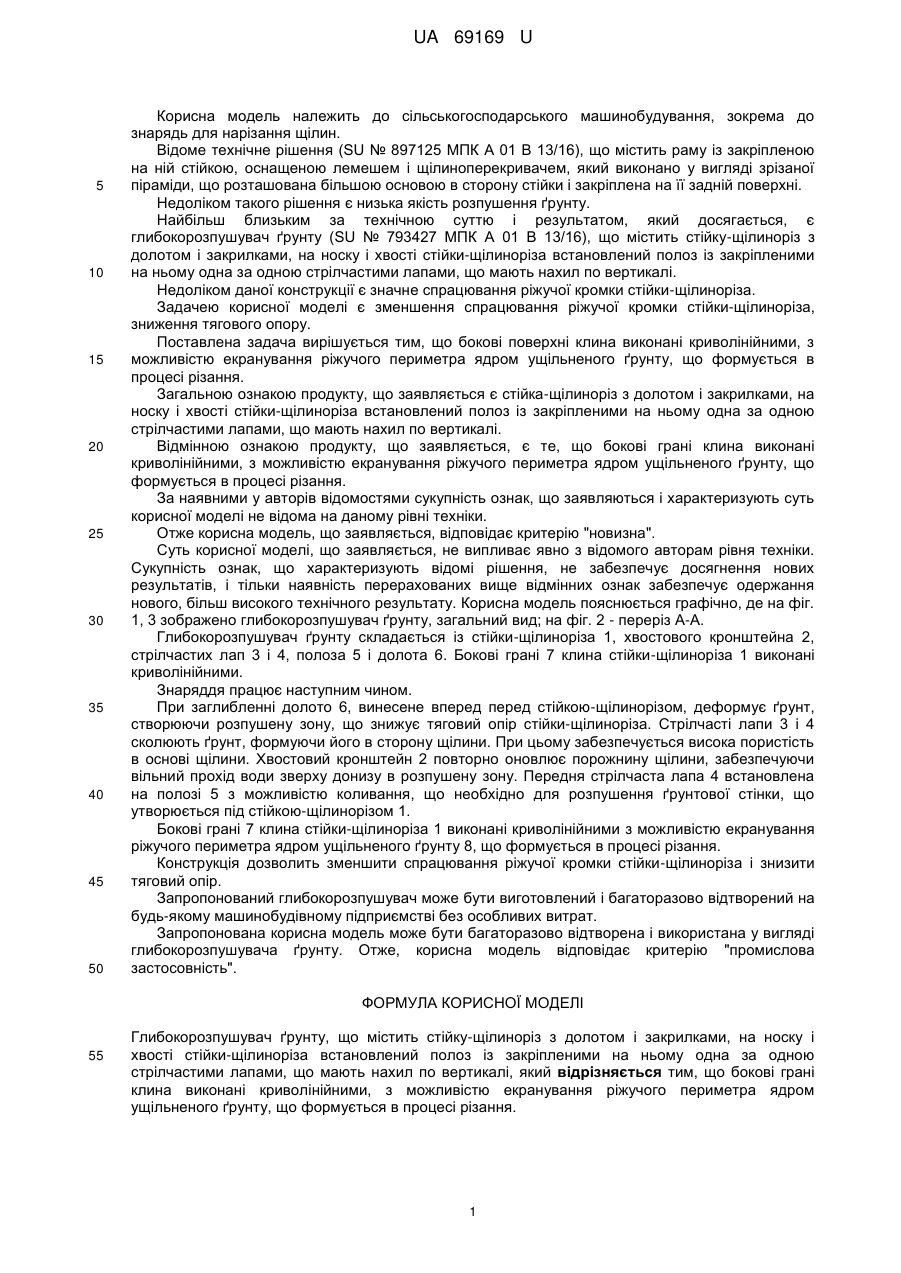

Реферат: UA 69169 U UA 69169 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для нарізання щілин. Відоме технічне рішення (SU № 897125 МПК А 01 В 13/16), що містить раму із закріпленою на ній стійкою, оснащеною лемешем і щілиноперекривачем, який виконано у вигляді зрізаної піраміди, що розташована більшою основою в сторону стійки і закріплена на її задній поверхні. Недоліком такого рішення є низька якість розпушення ґрунту. Найбільш близьким за технічною суттю і результатом, який досягається, є глибокорозпушувач ґрунту (SU № 793427 МПК А 01 В 13/16), що містить стійку-щілиноріз з долотом і закрилками, на носку і хвості стійки-щілиноріза встановлений полоз із закріпленими на ньому одна за одною стрілчастими лапами, що мають нахил по вертикалі. Недоліком даної конструкції є значне спрацювання ріжучої кромки стійки-щілиноріза. Задачею корисної моделі є зменшення спрацювання ріжучої кромки стійки-щілиноріза, зниження тягового опору. Поставлена задача вирішується тим, що бокові поверхні клина виконані криволінійними, з можливістю екранування ріжучого периметра ядром ущільненого ґрунту, що формується в процесі різання. Загальною ознакою продукту, що заявляється є стійка-щілиноріз з долотом і закрилками, на носку і хвості стійки-щілиноріза встановлений полоз із закріпленими на ньому одна за одною стрілчастими лапами, що мають нахил по вертикалі. Відмінною ознакою продукту, що заявляється, є те, що бокові грані клина виконані криволінійними, з можливістю екранування ріжучого периметра ядром ущільненого ґрунту, що формується в процесі різання. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів, і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1, 3 зображено глибокорозпушувач ґрунту, загальний вид; на фіг. 2 - переріз А-А. Глибокорозпушувач ґрунту складається із стійки-щілиноріза 1, хвостового кронштейна 2, стрілчастих лап 3 і 4, полоза 5 і долота 6. Бокові грані 7 клина стійки-щілиноріза 1 виконані криволінійними. Знаряддя працює наступним чином. При заглибленні долото 6, винесене вперед перед стійкою-щілинорізом, деформує ґрунт, створюючи розпушену зону, що знижує тяговий опір стійки-щілиноріза. Стрілчасті лапи 3 і 4 сколюють ґрунт, формуючи його в сторону щілини. При цьому забезпечується висока пористість в основі щілини. Хвостовий кронштейн 2 повторно оновлює порожнину щілини, забезпечуючи вільний прохід води зверху донизу в розпушену зону. Передня стрілчаста лапа 4 встановлена на полозі 5 з можливістю коливання, що необхідно для розпушення ґрунтової стінки, що утворюється під стійкою-щілинорізом 1. Бокові грані 7 клина стійки-щілиноріза 1 виконані криволінійними з можливістю екранування ріжучого периметра ядром ущільненого ґрунту 8, що формується в процесі різання. Конструкція дозволить зменшити спрацювання ріжучої кромки стійки-щілиноріза і знизити тяговий опір. Запропонований глибокорозпушувач може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді глибокорозпушувача ґрунту. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Глибокорозпушувач ґрунту, що містить стійку-щілиноріз з долотом і закрилками, на носку і хвості стійки-щілиноріза встановлений полоз із закріпленими на ньому одна за одною стрілчастими лапами, що мають нахил по вертикалі, який відрізняється тим, що бокові грані клина виконані криволінійними, з можливістю екранування ріжучого периметра ядром ущільненого ґрунту, що формується в процесі різання. 1 UA 69169 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
