Застібка-блискавка

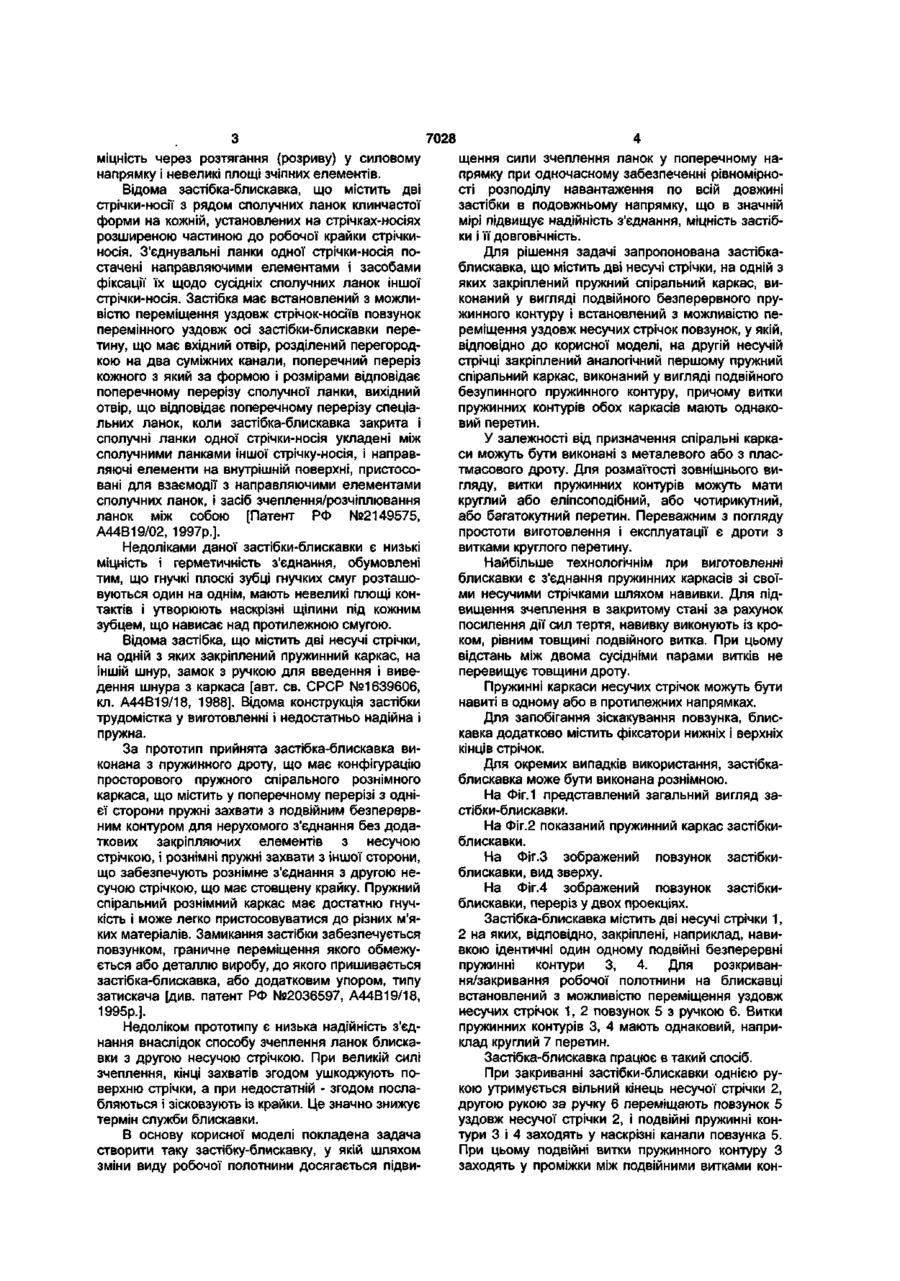

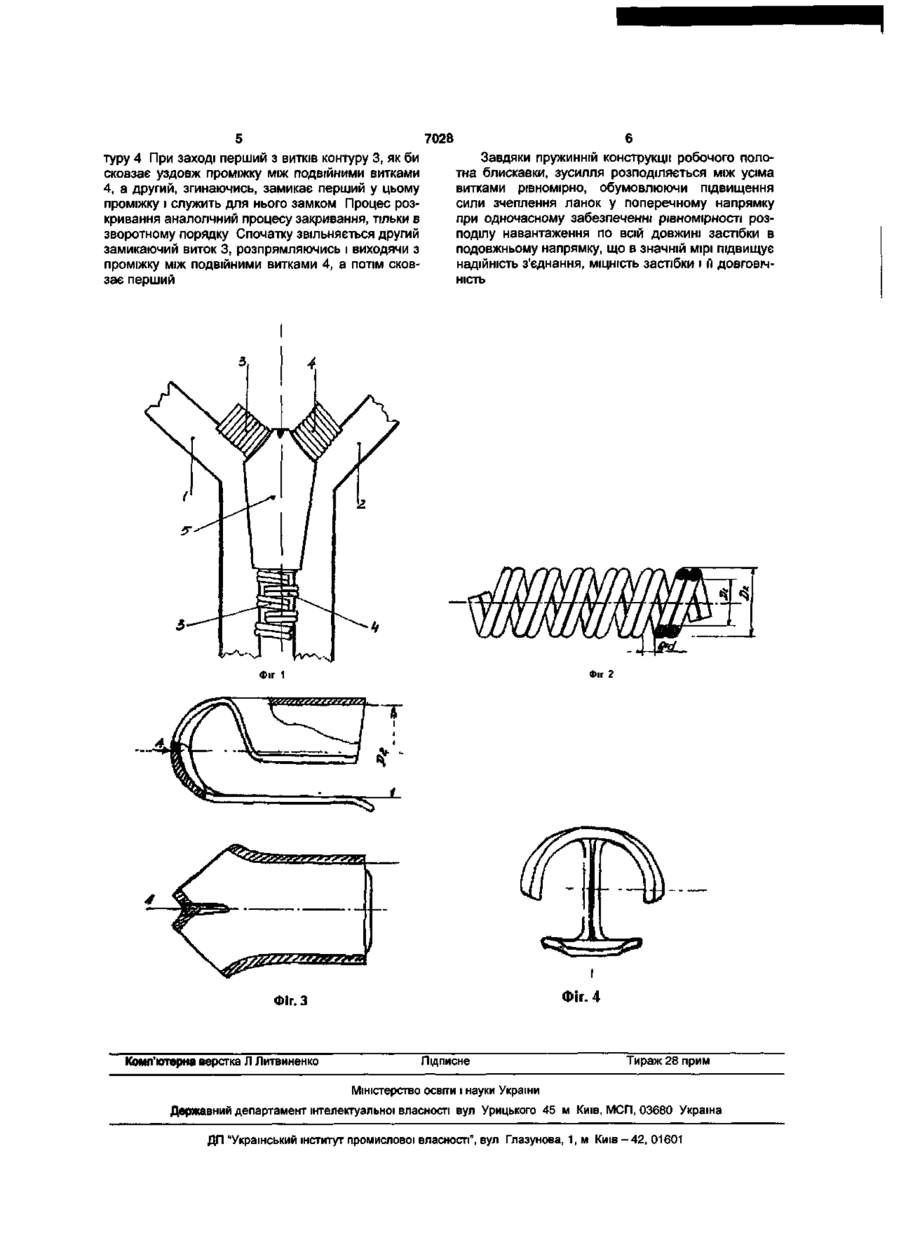

1. Застібка-блискавка, що містить дві несучі стрічки, на одній з яких закріплений пружний спіральний каркас, виконаний у вигляді подвійного безперервного пружинного контуру і встановлений з можливістю переміщення уздовж несучих стрічок повзунок, яка відрізняється тим, що на другій несучій стрічці закріплений аналогічний першому пружний спіральний каркас, причому витки пружинних контурів обох каркасів мають однаковий переріз. 2. Застібка-блискавка за п. 1, яка відрізняється тим, що спіральні каркаси виконані з металевого або з пластмасового дроту. 3. Застібка-блискавка за п. 1 або п. 2, яка відрізняється тим, що витки пружинних контурів мають Корисна модель відноситься до гнучких суцільних сполучних пристроїв, а саме до застібокблискавок підвищеної міцності, і може бути використана у виробах швейної, взуттєвої, шкіргалантерейної промисловості, у спортивно-технічних виробах. Відомий пристрій для тимчасового з'єднання кінців двох структур, одна з яких м'яка, що має на одному з кінців структури гнучкий профіль, на іншому крайку, а також движок для введення і видалення крайки з профілю [патент Франції №2616050, кл. А44В19/00, 19/16, 1988]. Однак така конструкція не забезпечує достатню надійність з'єднання. Відома застібка-блискавка, що містить дві сполучних одна з іншою за допомогою фіксуючих елементів стрічки, замок із проходами для стрічок і фіксатор нижніх кінців стрічок, виконаний із двох частин, що мають два напрямних виступи, які примикають до нижніх фіксуючих елементів стрічки, для переміщення по них замка. Один з виступів розташований в одному з проходів замка в його круглий або еліпсоподібний, або чотирикутний, або багатокутний переріз. 4. Застібка-блискавка за кожним з пп. 1-3, яка відрізняється тим, що пружинні каркаси з'єднані зі своїми несучими стрічками навивкою. 5. Застібка-блискавка за п. 4, яка відрізняється тим, що навивка має крок, що дорівнює товщині подвійного витка. 6. Застібка-блискавка за кожним з пп. 4-5, яка відрізняється тим, що пружинні каркаси несучих стрічок навиті в одному або в протилежних напрямках. 7. Застібка-блискавка за кожним з пп. 1-6, яка відрізняється тим, що вона додатково містить фіксатори нижніх і верхніх кінців стрічок. 8. Застібка-блискавка за кожним з пп. 1-7, яка відрізняється тим, що вона виконана рознімною. 9. Застібка-блискавка за кожним з пп. 1-7, яка відрізняється тим, що відстань між двома сусідніми парами витків не перевищує товщини дроту. крайньому нижньому положенні. Стрічки з'єднані одна з іншою за допомогою рознімного вузла, виконаного з можливістю забезпечення при його з'єднанні розташування іншого направляючого виступу над входом в інший прохід замка в його крайнім нижнім положенні [див. патент США №4232429, А44В19/36, 1980р.]. Недоліком даної застібки-блискавки є незручність використання її через необхідність при застібанні здійснювати орієнтування одного з проходів замка щодо одного з направляючих виступів шляхом повороту однієї з частин фіксатора щодо його іншої частини. Відома застібка-блискавка, що містить стрічкиносії зі сполучними ланками і повзунок, установлений з можливістю переміщення уздовж стрічокносіїв, причому протилежні ланки мають засоби фіксації їх друг відносно друга у вигляді розмірних виступів і западин, розташованих з можливістю взаємного зачеплення [див. а.с. СРСР №261283 А, А44В19/02, 1970р.]. Недоліком даної застібки-блискавки є низька 00 CM о 7028 міцність через розтягання (розриву) у силовому напрямку і невеликі площі зчіпних елементів. Відома застібка-блискавка, що містить дві стрічки-носії з рядом сполучних ланок клинчастої форми на кожній, установлених на стрічках-носіях розширеною частиною до робочої крайки стрічкиносія. З'єднувальні ланки одної стрічки-носія постачені направляючими елементами і засобами фіксації їх щодо сусідніх сполучних ланок іншої стрічки-носія. Застібка має встановлений з можливістю переміщення уздовж стрічок-носіїв повзунок перемінного уздовж осі застібки-блискавки перетину, що має вхідний отвір, розділений перегородкою на два суміжних канали, поперечний переріз кожного з який за формою і розмірами відповідає поперечному перерізу сполучної ланки, вихідний отвір, що відповідає поперечному перерізу спеціальних ланок, коли застібка-блискавка закрита і сполучні ланки одної стрічки-носія укладені між сполучними ланками іншої стрічку-носія, і направляючі елементи на внутрішній поверхні, пристосовані для взаємодії з направляючими елементами сполучних ланок, і засіб зчеплення/розчіплювання ланок між собою [Патент РФ №2149575, А44В19/02, 1997р.]. Недоліками даної застібки-блискавки є низькі міцність і герметичність з'єднання, обумовлені тим, що гнучкі плоскі зубці гнучких смуг розташовуються один на однім, мають невеликі площі контактів і утворюють наскрізні щілини під кожним зубцем, що нависає над протилежною смугою. Відома застібка, що містить дві несучі стрічки, на одній з яких закріплений пружинний каркас, на іншій шнур, замок з ручкою для введення і виведення шнура з каркаса [авт. св. СРСР №1639606, кл. А44В19/18, 1988]. Відома конструкція застібки трудомістка у виготовленні і недостатньо надійна і пружна. За прототип прийнята застібка-блискавка виконана з пружинного дроту, що має конфігурацію просторового пружного спірального рознімного каркаса, що містить у поперечному перерізі з однієї сторони пружні захвати з подвійним безперервним контуром для нерухомого з'єднання без додаткових закріпляючих елементів з несучою стрічкою, і рознімні пружні захвати з іншої сторони, що забезпечують рознімне з'єднання з другою несучою стрічкою, що має стовщену крайку. Пружний спіральний рознімний каркас має достатню гнучкість і може легко пристосовуватися до різних м'яких матеріалів. Замикання застібки забезпечується повзунком, граничне переміщення якого обмежується або деталлю виробу, до якого пришивається застібка-блискавка, або додатковим упором, типу затискача [див. патент РФ №2036597, А44В19/18, 1995р.]. Недоліком прототипу є низька надійність з'єднання внаслідок способу зчеплення ланок блискавки з другою несучою стрічкою. При великій силі зчеплення, кінці захватів згодом ушкоджують поверхню стрічки, а при недостатній - згодом послабляються і зісковзують із крайки. Це значно знижує термін служби блискавки. В основу корисної моделі покладена задача створити таку застібку-блискавку, у якій шляхом зміни виду робочої полотнини досягається підви щення сили зчеплення ланок у поперечному напрямку при одночасному забезпеченні рівномірності розподілу навантаження по всій довжині застібки в подовжньому напрямку, що в значній мірі підвищує надійність з'єднання, міцність застібки і її довговічність. Для рішення задачі запропонована застібкаблискавка, що містить дві несучі стрічки, на одній з яких закріплений пружний спіральний каркас, виконаний у вигляді подвійного безперервного пружинного контуру і встановлений з можливістю переміщення уздовж несучих стрічок повзунок, у якій, відповідно до корисної моделі, на другій несучій стрічці закріплений аналогічний першому пружний спіральний каркас, виконаний у вигляді подвійного безупинного пружинного контуру, причому витки пружинних контурів обох каркасів мають однаковий перетин. У залежності від призначення спіральні каркаси можуть бути виконані з металевого або з пластмасового дроту. Для розмаїтості зовнішнього вигляду, витки пружинних контурів можуть мати круглий або еліпсоподібний, або чотирикутний, або багатокутний перетин. Переважним з погляду простоти виготовлення і експлуатації є дроти з витками круглого перетину. Найбільше технологічнім при виготовленні блискавки є з'єднання пружинних каркасів зі своїми несучими стрічками шляхом навивки. Для підвищення зчеплення в закритому стані за рахунок посилення дії сил тертя, навивку виконують із кроком, рівним товщині подвійного витка. При цьому відстань між двома сусідніми парами витків не перевищує товщини дроту. Пружинні каркаси несучих стрічок можуть бути навиті в одному або в протилежних напрямках. Для запобігання зіскакування повзунка, блискавка додатково містить фіксатори нижніх і верхніх кінців стрічок. Для окремих випадків використання, застібкаблискавка може бути виконана рознімною. На Фіг.1 представлений загальний вигляд застібки-блискавки. На Фіг.2 показаний пружинний каркас застібкиблискавки. На Фіг.З зображений повзунок застібкиблискавки, вид зверху. На Фіг.4 зображений повзунок застібкиблискавки, переріз у двох проекціях. Застібка-блискавка містить дві несучі стрічки 1, 2 на яких, відповідно, закріплені, наприклад, навивкою ідентичні один одному подвійні безперервні пружинні контури 3, 4. Для розкривання/закривання робочої полотнини на блискавці встановлений з можливістю переміщення уздовж несучих стрічок 1, 2 повзунок 5 з ручкою 6. Витки пружинних контурів 3, 4 мають однаковий, наприклад круглий 7 перетин. Застібка-блискавка працює в такий спосіб. При закриванні застібки-блискавки однією рукою утримується вільний кінець несучої стрічки 2, другою рукою за ручку 6 переміщають повзунок 5 уздовж несучої стрічки 2, і подвійні пружинні контури 3 і 4 заходять у наскрізні канали повзунка 5. При цьому подвійні витки пружинного контуру З заходять у проміжки між подвійними витками кон 7028 туру 4 При заході перший з витків контуру 3, як би сковзає уздовж проміжку між подвійними витками 4, а другий, згинаючись, замикає перший у цьому проміжку і служить для нього замком Процес розкривання аналогічний процесу закривання, тільки в зворотному порядку Спочатку звільняється другий замикаючий виток 3, розпрямляючись і виходячи з проміжку між подвійними витками 4, а потім сковзає перший ФІГ 6 Завдяки пружинній конструкції робочого полотна блискавки, зусилля розподіляється між усіма витками рівномірно, обумовлюючи підвищення сили зчеплення ланок у поперечному напрямку при одночасному забезпеченні рівномірності розподілу навантаження по всій довжині застібки в подовжньому напрямку, що в значній мірі підвищує надійність з'єднання, МІЦНІСТЬ застібки і ґі ДОВГОВІЧНІСТЬ Фіг 2 1 Фіг. 4 Фіг. З Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
