Спосіб охорони підготовчих відкаточних виробок, розташованих на крутому падінні пластів

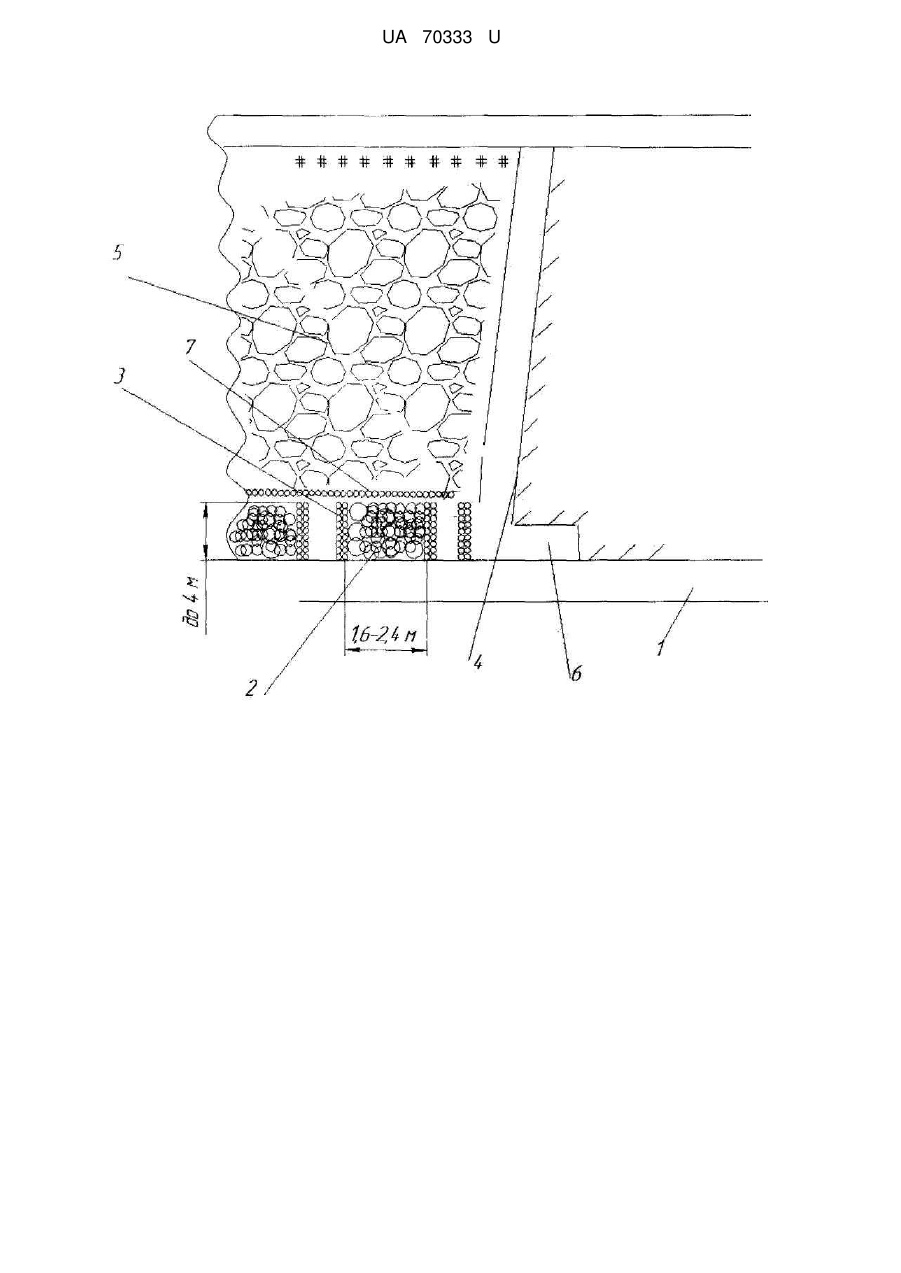

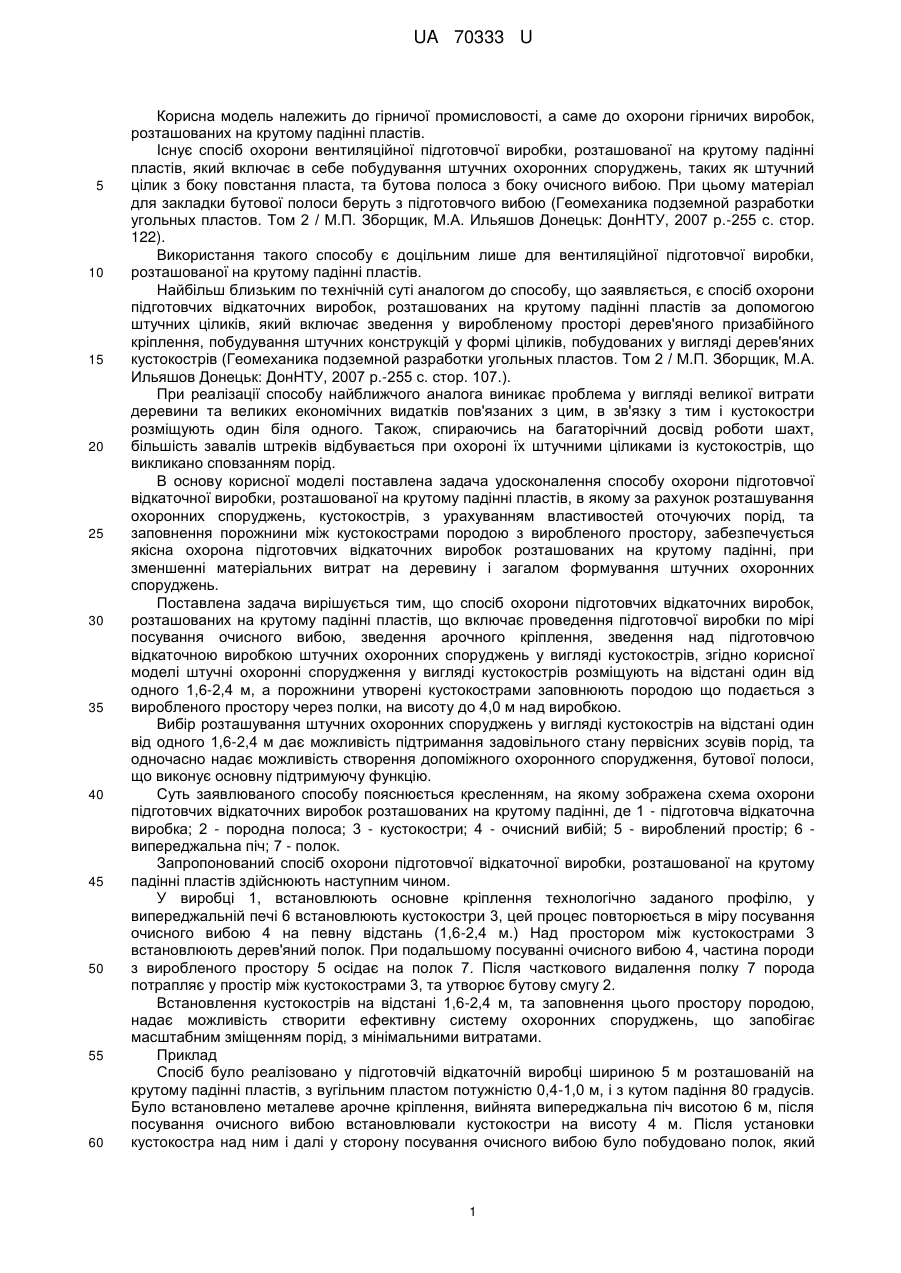

Реферат: Спосіб охорони підготовчих відкаточних виробок, розташованих на крутому падінні пластів, включає проведення підготовчої виробки по мірі посування очисного вибою, зведення арочного кріплення, зведення над підготовчою відкаточною виробкою штучних охоронних споруджень у вигляді кустокострів. Штучні охоронні спорудження у вигляді кустокострів розміщують на відстані один від одного 1,6-2,4 м, а порожнини утворені кустокострами заповнюють породою, що подається з виробленого простору через полки, на висоту до 4,0 м над виробкою. UA 70333 U (54) СПОСІБ ОХОРОНИ ПІДГОТОВЧИХ ВІДКАТОЧНИХ ВИРОБОК, РОЗТАШОВАНИХ НА КРУТОМУ ПАДІННІ ПЛАСТІВ UA 70333 U UA 70333 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до охорони гірничих виробок, розташованих на крутому падінні пластів. Існує спосіб охорони вентиляційної підготовчої виробки, розташованої на крутому падінні пластів, який включає в себе побудування штучних охоронних споруджень, таких як штучний цілик з боку повстання пласта, та бутова полоса з боку очисного вибою. При цьому матеріал для закладки бутової полоси беруть з підготовчого вибою (Геомеханика подземной разработки угольных пластов. Том 2 / М.П. Зборщик, М.А. Ильяшов Донецьк: ДонНТУ, 2007 р.-255 с. стор. 122). Використання такого способу є доцільним лише для вентиляційної підготовчої виробки, розташованої на крутому падінні пластів. Найбільш близьким по технічній суті аналогом до способу, що заявляється, є спосіб охорони підготовчих відкаточних виробок, розташованих на крутому падінні пластів за допомогою штучних ціликів, який включає зведення у виробленому просторі дерев'яного призабійного кріплення, побудування штучних конструкцій у формі ціликів, побудованих у вигляді дерев'яних кустокострів (Геомеханика подземной разработки угольных пластов. Том 2 / М.П. Зборщик, М.А. Ильяшов Донецьк: ДонНТУ, 2007 р.-255 с. стор. 107.). При реалізації способу найближчого аналога виникає проблема у вигляді великої витрати деревини та великих економічних видатків пов'язаних з цим, в зв'язку з тим і кустокостри розміщують один біля одного. Також, спираючись на багаторічний досвід роботи шахт, більшість завалів штреків відбувається при охороні їх штучними ціликами із кустокострів, що викликано сповзанням порід. В основу корисної моделі поставлена задача удосконалення способу охорони підготовчої відкаточної виробки, розташованої на крутому падінні пластів, в якому за рахунок розташування охоронних споруджень, кустокострів, з урахуванням властивостей оточуючих порід, та заповнення порожнини між кустокострами породою з виробленого простору, забезпечується якісна охорона підготовчих відкаточних виробок розташованих на крутому падінні, при зменшенні матеріальних витрат на деревину і загалом формування штучних охоронних споруджень. Поставлена задача вирішується тим, що спосіб охорони підготовчих відкаточних виробок, розташованих на крутому падінні пластів, що включає проведення підготовчої виробки по мірі посування очисного вибою, зведення арочного кріплення, зведення над підготовчою відкаточною виробкою штучних охоронних споруджень у вигляді кустокострів, згідно корисної моделі штучні охоронні спорудження у вигляді кустокострів розміщують на відстані один від одного 1,6-2,4 м, а порожнини утворені кустокострами заповнюють породою що подається з виробленого простору через полки, на висоту до 4,0 м над виробкою. Вибір розташування штучних охоронних споруджень у вигляді кустокострів на відстані один від одного 1,6-2,4 м дає можливість підтримання задовільного стану первісних зсувів порід, та одночасно надає можливість створення допоміжного охоронного спорудження, бутової полоси, що виконує основну підтримуючу функцію. Суть заявлюваного способу пояснюється кресленням, на якому зображена схема охорони підготовчих відкаточних виробок розташованих на крутому падінні, де 1 - підготовча відкаточна виробка; 2 - породна полоса; 3 - кустокостри; 4 - очисний вибій; 5 - вироблений простір; 6 випереджальна піч; 7 - полок. Запропонований спосіб охорони підготовчої відкаточної виробки, розташованої на крутому падінні пластів здійснюють наступним чином. У виробці 1, встановлюють основне кріплення технологічно заданого профілю, у випереджальній печі 6 встановлюють кустокостри 3, цей процес повторюється в міру посування очисного вибою 4 на певну відстань (1,6-2,4 м.) Над простором між кустокострами 3 встановлюють дерев'яний полок. При подальшому посуванні очисного вибою 4, частина породи з виробленого простору 5 осідає на полок 7. Після часткового видалення полку 7 порода потрапляє у простір між кустокострами 3, та утворює бутову смугу 2. Встановлення кустокострів на відстані 1,6-2,4 м, та заповнення цього простору породою, надає можливість створити ефективну систему охоронних споруджень, що запобігає масштабним зміщенням порід, з мінімальними витратами. Приклад Спосіб було реалізовано у підготовчій відкаточній виробці шириною 5 м розташованій на крутому падінні пластів, з вугільним пластом потужністю 0,4-1,0 м, і з кутом падіння 80 градусів. Було встановлено металеве арочне кріплення, вийнята випереджальна піч висотою 6 м, після посування очисного вибою встановлювали кустокостри на висоту 4 м. Після установки кустокостра над ним і далі у сторону посування очисного вибою було побудовано полок, який 1 UA 70333 U 5 нарощувався услід за посуванням очисного вибою. Кустокостри встановлювали на відстані один від одного 2 м. Після посування очисного вибою, на відстань 6 м від полку його частково руйнують і порода з виробленого простору заповнює порожнечу між кустокострами, утворюючи бутову смугу. Використання заявленого способу забезпечує можливість формування штучного охоронного спорудження, що дозволяє мінімізувати зсуви оточуючих порід, з мінімальними витратами матеріальних ресурсів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб охорони підготовчих відкаточних виробок, розташованих на крутому падінні пластів, що включає проведення підготовчої виробки по мірі посування очисного вибою, зведення арочного кріплення, зведення над підготовчою відкаточною виробкою штучних охоронних споруджень у вигляді кустокострів, який відрізняється тим, що штучні охоронні спорудження у вигляді кустокострів розміщують на відстані один від одного 1,6-2,4 м, а порожнини утворені кустокострами заповнюють породою, що подається з виробленого простору через полки, на висоту до 4,0 м над виробкою. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
