Спосіб охорони підготовчих виробок

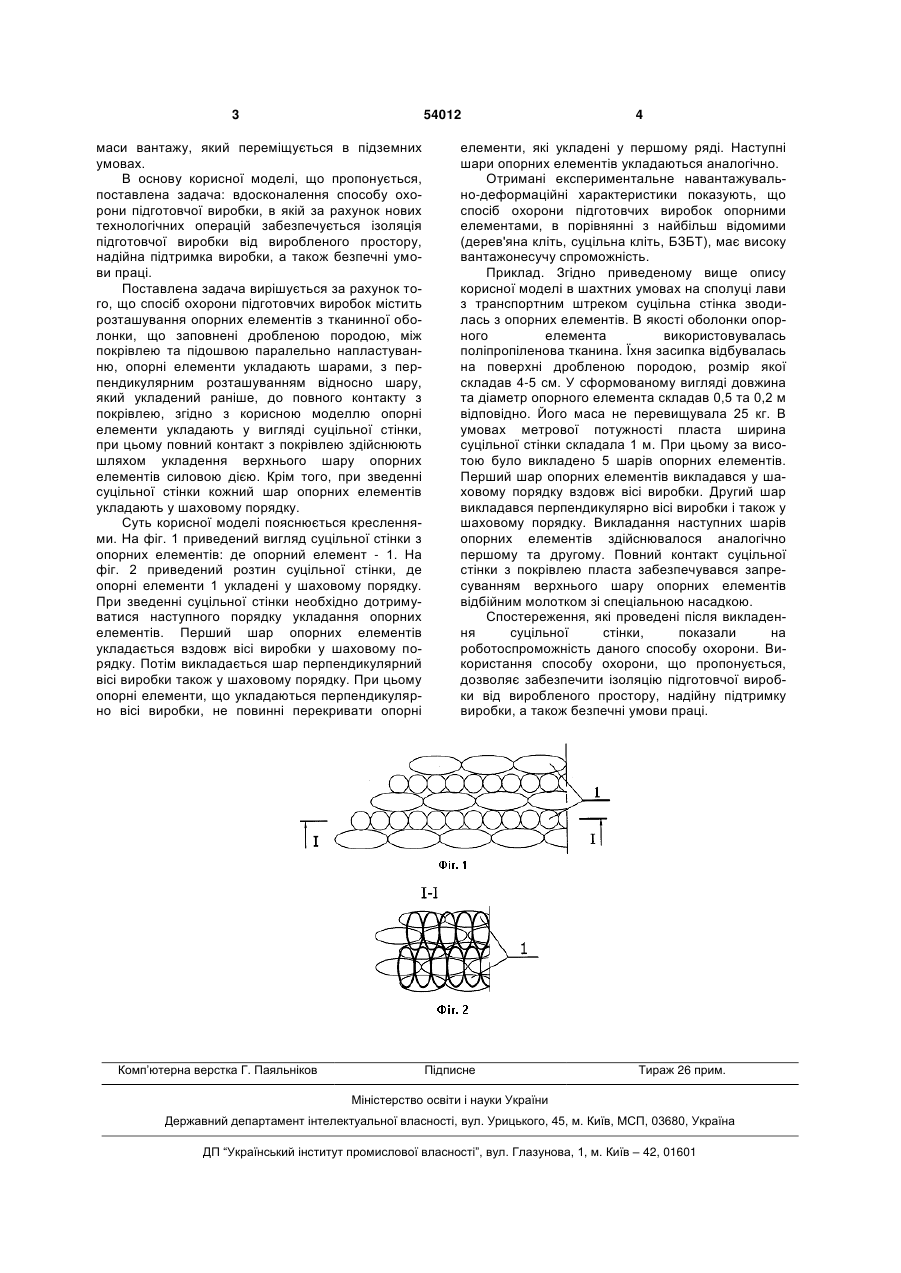

1. Спосіб охорони підготовчих виробок, що включає розташування опорних елементів з тканинної оболонки, що заповнені дробленою поро 3 54012 маси вантажу, який переміщується в підземних умовах. В основу корисної моделі, що пропонується, поставлена задача: вдосконалення способу охорони підготовчої виробки, в якій за рахунок нових технологічних операцій забезпечується ізоляція підготовчої виробки від виробленого простору, надійна підтримка виробки, а також безпечні умови праці. Поставлена задача вирішується за рахунок того, що спосіб охорони підготовчих виробок містить розташування опорних елементів з тканинної оболонки, що заповнені дробленою породою, між покрівлею та підошвою паралельно напластуванню, опорні елементи укладають шарами, з перпендикулярним розташуванням відносно шару, який укладений раніше, до повного контакту з покрівлею, згідно з корисною моделлю опорні елементи укладають у вигляді суцільної стінки, при цьому повний контакт з покрівлею здійснюють шляхом укладення верхнього шару опорних елементів силовою дією. Крім того, при зведенні суцільної стінки кожний шар опорних елементів укладають у шаховому порядку. Суть корисної моделі пояснюється кресленнями. На фіг. 1 приведений вигляд суцільної стінки з опорних елементів: де опорний елемент - 1. На фіг. 2 приведений розтин суцільної стінки, де опорні елементи 1 укладені у шаховому порядку. При зведенні суцільної стінки необхідно дотримуватися наступного порядку укладання опорних елементів. Перший шар опорних елементів укладається вздовж вісі виробки у шаховому порядку. Потім викладається шар перпендикулярний вісі виробки також у шаховому порядку. При цьому опорні елементи, що укладаються перпендикулярно вісі виробки, не повинні перекривати опорні Комп’ютерна верстка Г. Паяльніков 4 елементи, які укладені у першому ряді. Наступні шари опорних елементів укладаються аналогічно. Отримані експериментальне навантажувально-деформаційні характеристики показують, що спосіб охорони підготовчих виробок опорними елементами, в порівнянні з найбільш відомими (дерев'яна кліть, суцільна кліть, БЗБТ), має високу вантажонесучу спроможність. Приклад. Згідно приведеному вище опису корисної моделі в шахтних умовах на сполуці лави з транспортним штреком суцільна стінка зводилась з опорних елементів. В якості оболонки опорного елемента використовувалась поліпропіленова тканина. Їхня засипка відбувалась на поверхні дробленою породою, розмір якої складав 4-5 см. У сформованому вигляді довжина та діаметр опорного елемента складав 0,5 та 0,2 м відповідно. Його маса не перевищувала 25 кг. В умовах метрової потужності пласта ширина суцільної стінки складала 1 м. При цьому за висотою було викладено 5 шарів опорних елементів. Перший шар опорних елементів викладався у шаховому порядку вздовж вісі виробки. Другий шар викладався перпендикулярно вісі виробки і також у шаховому порядку. Викладання наступних шарів опорних елементів здійснювалося аналогічно першому та другому. Повний контакт суцільної стінки з покрівлею пласта забезпечувався запресуванням верхнього шару опорних елементів відбійним молотком зі спеціальною насадкою. Спостереження, які проведені після викладення суцільної стінки, показали на роботоспроможність даного способу охорони. Використання способу охорони, що пропонується, дозволяє забезпечити ізоляцію підготовчої виробки від виробленого простору, надійну підтримку виробки, а також безпечні умови праці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
