Спосіб отримання серійних різноплощинних шліфів з одного зуба

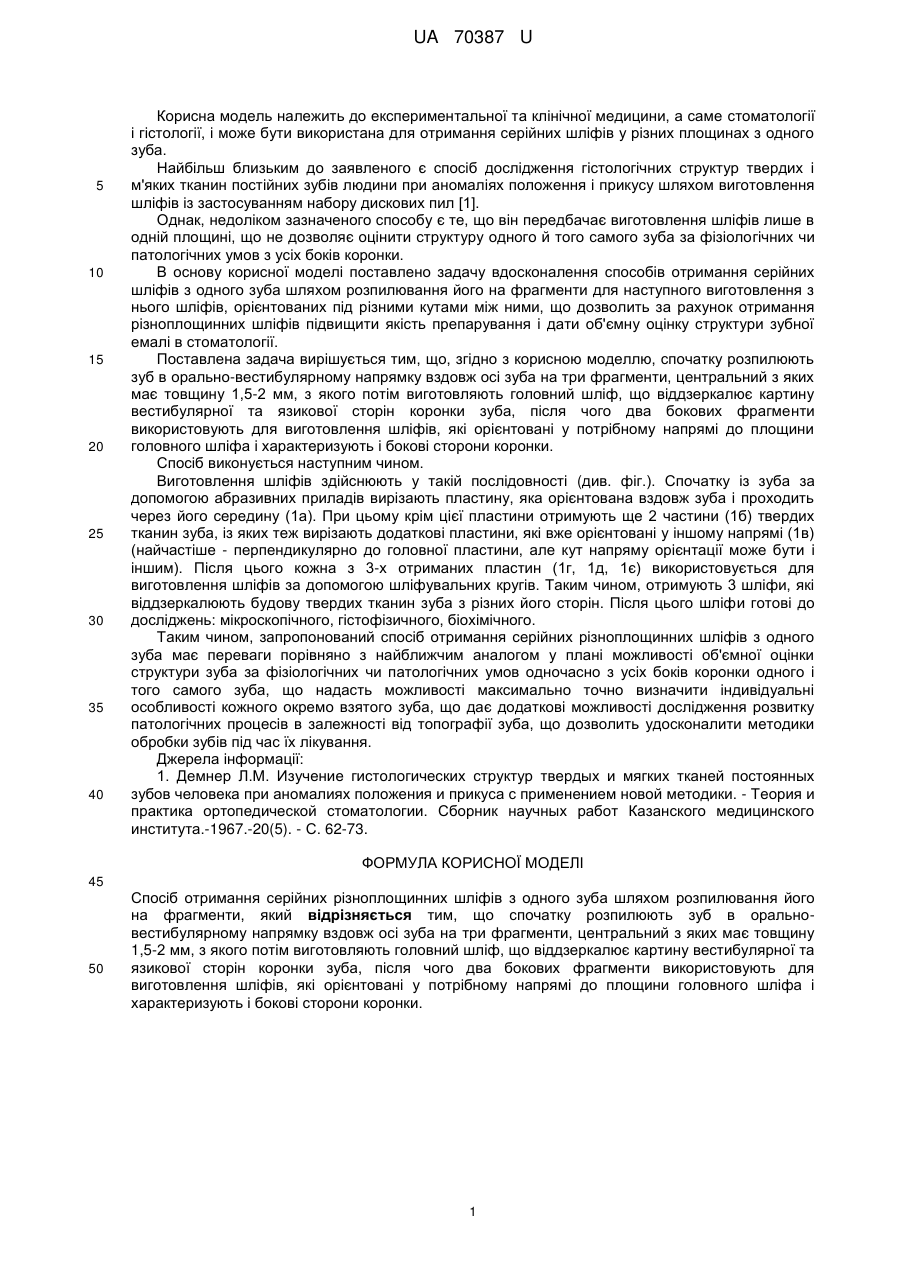

Реферат: UA 70387 U UA 70387 U 5 10 15 20 25 30 35 40 Корисна модель належить до експериментальної та клінічної медицини, а саме стоматології і гістології, і може бути використана для отримання серійних шліфів у різних площинах з одного зуба. Найбільш близьким до заявленого є спосіб дослідження гістологічних структур твердих і м'яких тканин постійних зубів людини при аномаліях положення і прикусу шляхом виготовлення шліфів із застосуванням набору дискових пил [1]. Однак, недоліком зазначеного способу є те, що він передбачає виготовлення шліфів лише в одній площині, що не дозволяє оцінити структуру одного й того самого зуба за фізіологічних чи патологічних умов з усіх боків коронки. В основу корисної моделі поставлено задачу вдосконалення способів отримання серійних шліфів з одного зуба шляхом розпилювання його на фрагменти для наступного виготовлення з нього шліфів, орієнтованих під різними кутами між ними, що дозволить за рахунок отримання різноплощинних шліфів підвищити якість препарування і дати об'ємну оцінку структури зубної емалі в стоматології. Поставлена задача вирішується тим, що, згідно з корисною моделлю, спочатку розпилюють зуб в орально-вестибулярному напрямку вздовж осі зуба на три фрагменти, центральний з яких має товщину 1,5-2 мм, з якого потім виготовляють головний шліф, що віддзеркалює картину вестибулярної та язикової сторін коронки зуба, після чого два бокових фрагменти використовують для виготовлення шліфів, які орієнтовані у потрібному напрямі до площини головного шліфа і характеризують і бокові сторони коронки. Спосіб виконується наступним чином. Виготовлення шліфів здійснюють у такій послідовності (див. фіг.). Спочатку із зуба за допомогою абразивних приладів вирізають пластину, яка орієнтована вздовж зуба і проходить через його середину (1а). При цьому крім цієї пластини отримують ще 2 частини (1б) твердих тканин зуба, із яких теж вирізають додаткові пластини, які вже орієнтовані у іншому напрямі (1в) (найчастіше - перпендикулярно до головної пластини, але кут напряму орієнтації може бути і іншим). Після цього кожна з 3-х отриманих пластин (1г, 1д, 1є) використовується для виготовлення шліфів за допомогою шліфувальних кругів. Таким чином, отримують 3 шліфи, які віддзеркалюють будову твердих тканин зуба з різних його сторін. Після цього шліфи готові до досліджень: мікроскопічного, гістофізичного, біохімічного. Таким чином, запропонований спосіб отримання серійних різноплощинних шліфів з одного зуба має переваги порівняно з найближчим аналогом у плані можливості об'ємної оцінки структури зуба за фізіологічних чи патологічних умов одночасно з усіх боків коронки одного і того самого зуба, що надасть можливості максимально точно визначити індивідуальні особливості кожного окремо взятого зуба, що дає додаткові можливості дослідження розвитку патологічних процесів в залежності від топографії зуба, що дозволить удосконалити методики обробки зубів під час їх лікування. Джерела інформації: 1. Демнер Л.М. Изучение гистологических структур твердых и мягких тканей постоянных зубов человека при аномалиях положения и прикуса с применением новой методики. - Теория и практика ортопедической стоматологии. Сборник научных работ Казанского медицинского института.-1967.-20(5). - С. 62-73. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб отримання серійних різноплощинних шліфів з одного зуба шляхом розпилювання його на фрагменти, який відрізняється тим, що спочатку розпилюють зуб в оральновестибулярному напрямку вздовж осі зуба на три фрагменти, центральний з яких має товщину 1,5-2 мм, з якого потім виготовляють головний шліф, що віддзеркалює картину вестибулярної та язикової сторін коронки зуба, після чого два бокових фрагменти використовують для виготовлення шліфів, які орієнтовані у потрібному напрямі до площини головного шліфа і характеризують і бокові сторони коронки. 1 UA 70387 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
