Гідроножиці з інтенсифікатором

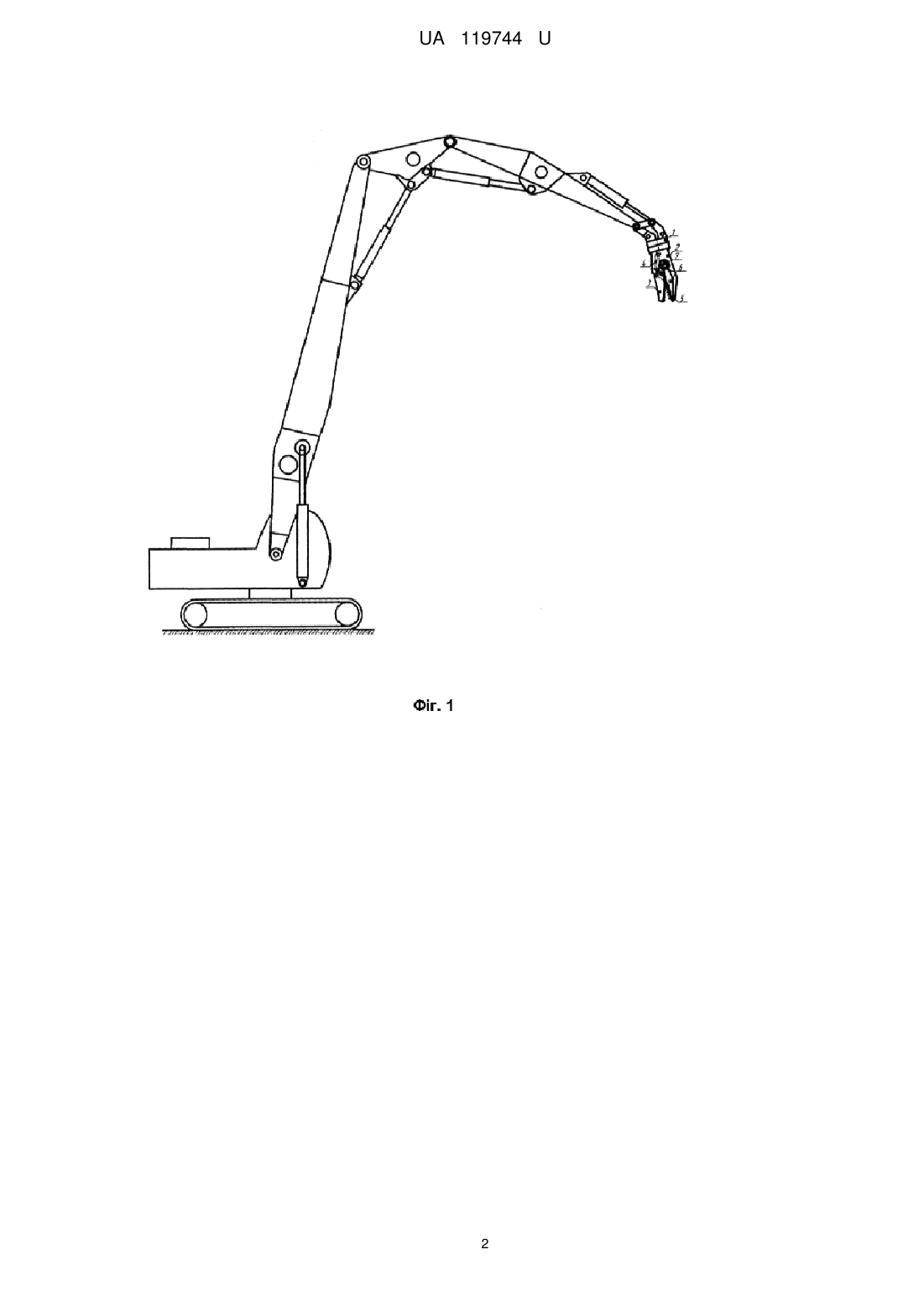

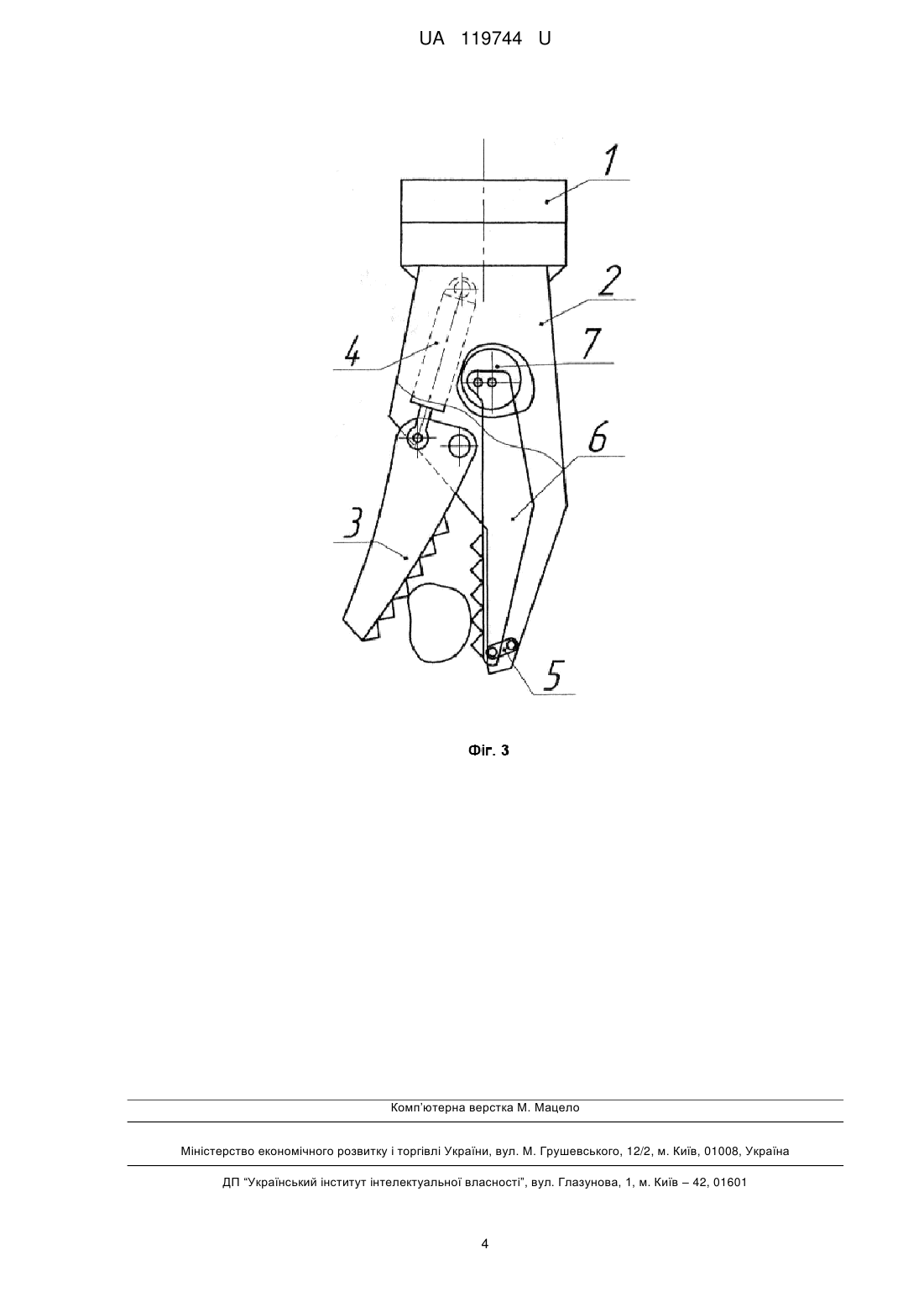

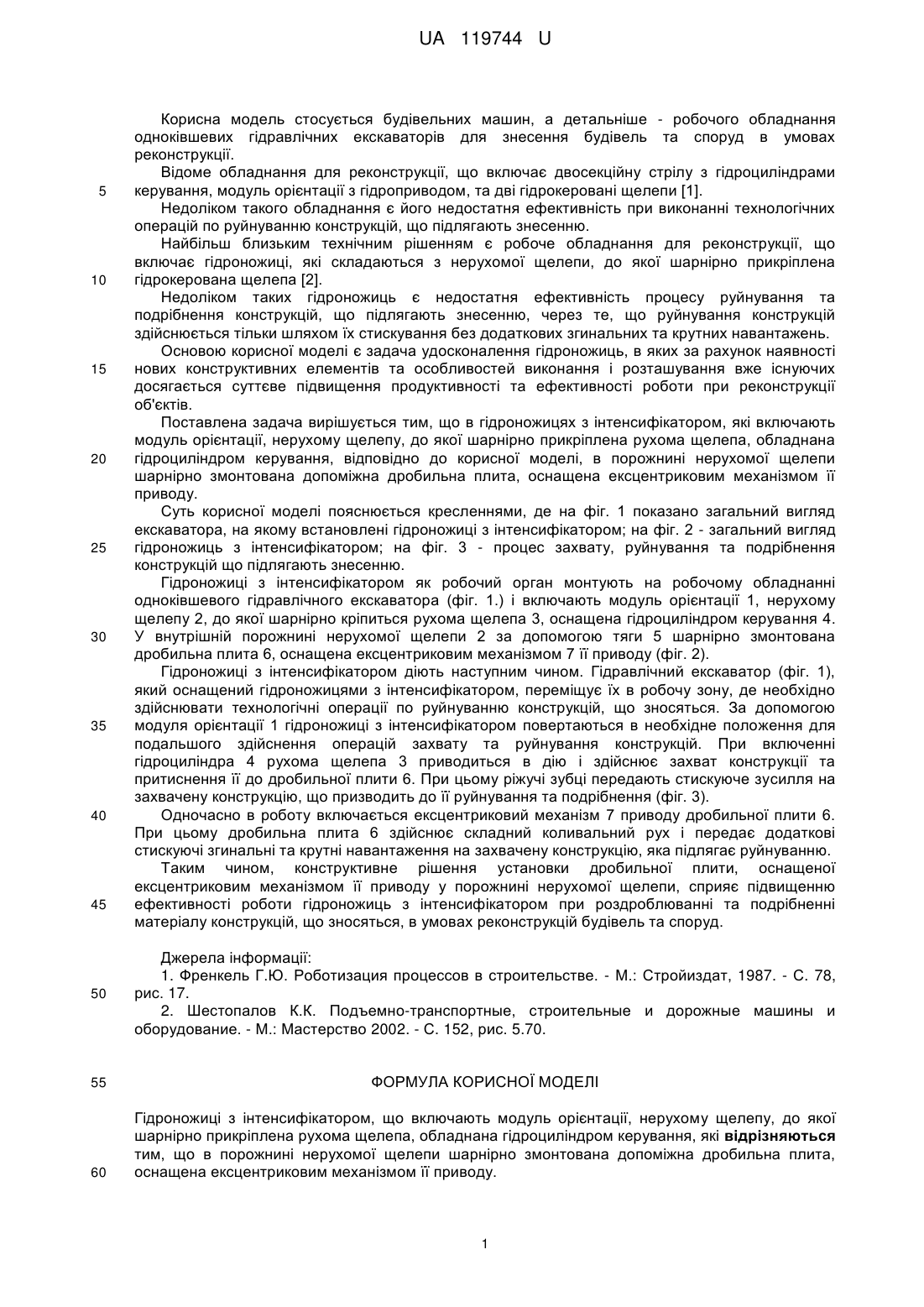

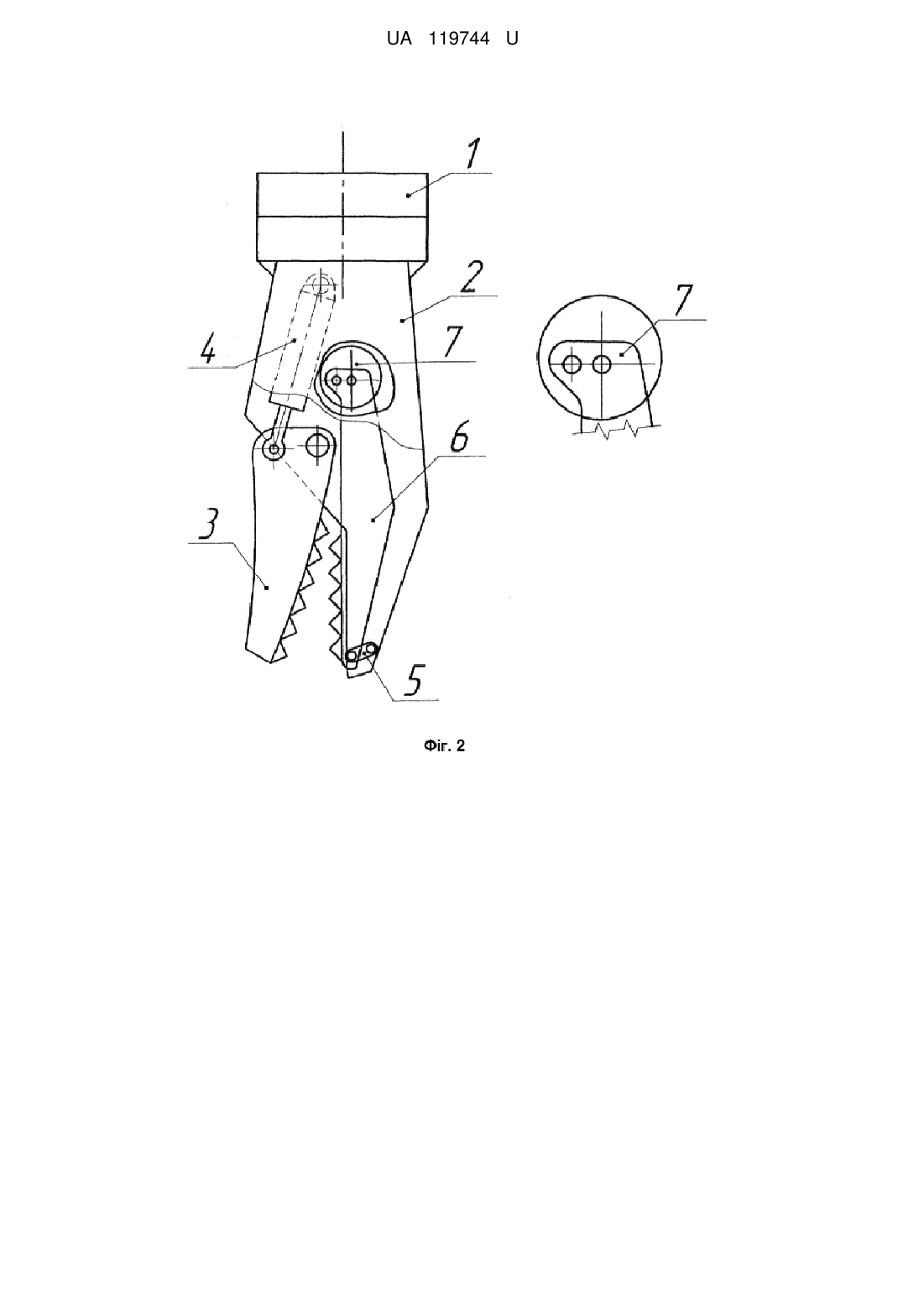

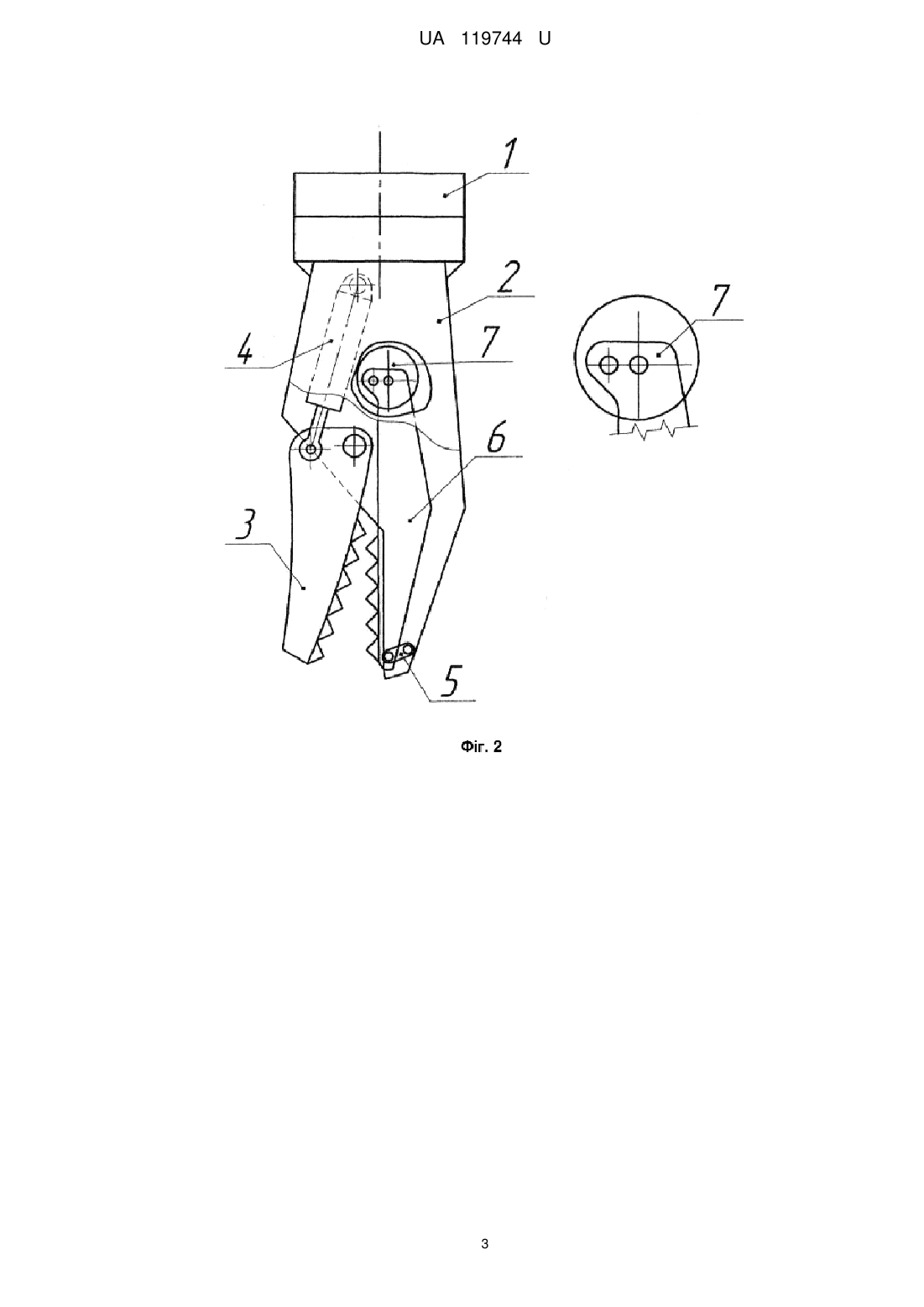

Реферат: Гідроножиці з інтенсифікатором включають модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена рухома щелепа, обладнана гідроциліндром керування. В порожнині нерухомої щелепи шарнірно змонтована допоміжна дробильна плита, яка оснащена ексцентриковим механізмом її приводу. UA 119744 U (54) ГІДРОНОЖИЦІ З ІНТЕНСИФІКАТОРОМ UA 119744 U UA 119744 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, та дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання для реконструкції, що включає гідроножиці, які складаються з нерухомої щелепи, до якої шарнірно прикріплена гідрокерована щелепа [2]. Недоліком таких гідроножиць є недостатня ефективність процесу руйнування та подрібнення конструкцій, що підлягають знесенню, через те, що руйнування конструкцій здійснюється тільки шляхом їх стискування без додаткових згинальних та крутних навантажень. Основою корисної моделі є задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення продуктивності та ефективності роботи при реконструкції об'єктів. Поставлена задача вирішується тим, що в гідроножицях з інтенсифікатором, які включають модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена рухома щелепа, обладнана гідроциліндром керування, відповідно до корисної моделі, в порожнині нерухомої щелепи шарнірно змонтована допоміжна дробильна плита, оснащена ексцентриковим механізмом її приводу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора, на якому встановлені гідроножиці з інтенсифікатором; на фіг. 2 - загальний вигляд гідроножиць з інтенсифікатором; на фіг. 3 - процес захвату, руйнування та подрібнення конструкцій що підлягають знесенню. Гідроножиці з інтенсифікатором як робочий орган монтують на робочому обладнанні одноківшевого гідравлічного екскаватора (фіг. 1.) і включають модуль орієнтації 1, нерухому щелепу 2, до якої шарнірно кріпиться рухома щелепа 3, оснащена гідроциліндром керування 4. У внутрішній порожнині нерухомої щелепи 2 за допомогою тяги 5 шарнірно змонтована дробильна плита 6, оснащена ексцентриковим механізмом 7 її приводу (фіг. 2). Гідроножиці з інтенсифікатором діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями з інтенсифікатором, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці з інтенсифікатором повертаються в необхідне положення для подальшого здійснення операцій захвату та руйнування конструкцій. При включенні гідроциліндра 4 рухома щелепа 3 приводиться в дію і здійснює захват конструкції та притиснення її до дробильної плити 6. При цьому ріжучі зубці передають стискуюче зусилля на захвачену конструкцію, що призводить до її руйнування та подрібнення (фіг. 3). Одночасно в роботу включається ексцентриковий механізм 7 приводу дробильної плити 6. При цьому дробильна плита 6 здійснює складний коливальний рух і передає додаткові стискуючі згинальні та крутні навантаження на захвачену конструкцію, яка підлягає руйнуванню. Таким чином, конструктивне рішення установки дробильної плити, оснащеної ексцентриковим механізмом її приводу у порожнині нерухомої щелепи, сприяє підвищенню ефективності роботи гідроножиць з інтенсифікатором при роздроблюванні та подрібненні матеріалу конструкцій, що зносяться, в умовах реконструкцій будівель та споруд. 50 Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - Μ.: Стройиздат, 1987. - С. 78, рис. 17. 2. Шестопалов К.К. Подъемно-транспортные, строительные и дорожные машины и оборудование. - М.: Мастерство 2002. - С. 152, рис. 5.70. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Гідроножиці з інтенсифікатором, що включають модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена рухома щелепа, обладнана гідроциліндром керування, які відрізняються тим, що в порожнині нерухомої щелепи шарнірно змонтована допоміжна дробильна плита, оснащена ексцентриковим механізмом її приводу. 1 UA 119744 U 2 UA 119744 U 3 UA 119744 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
