Внутрішньокореневий штифт

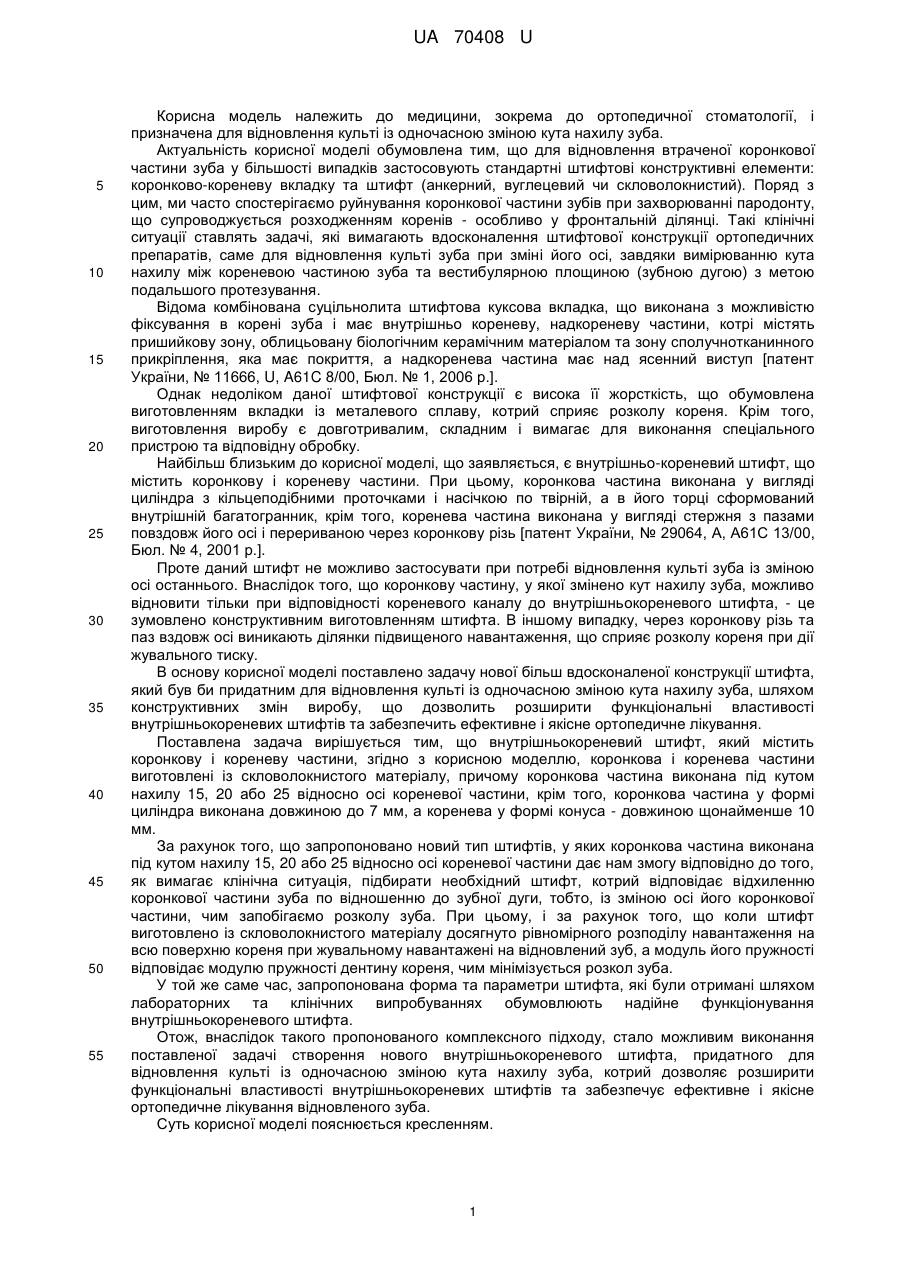

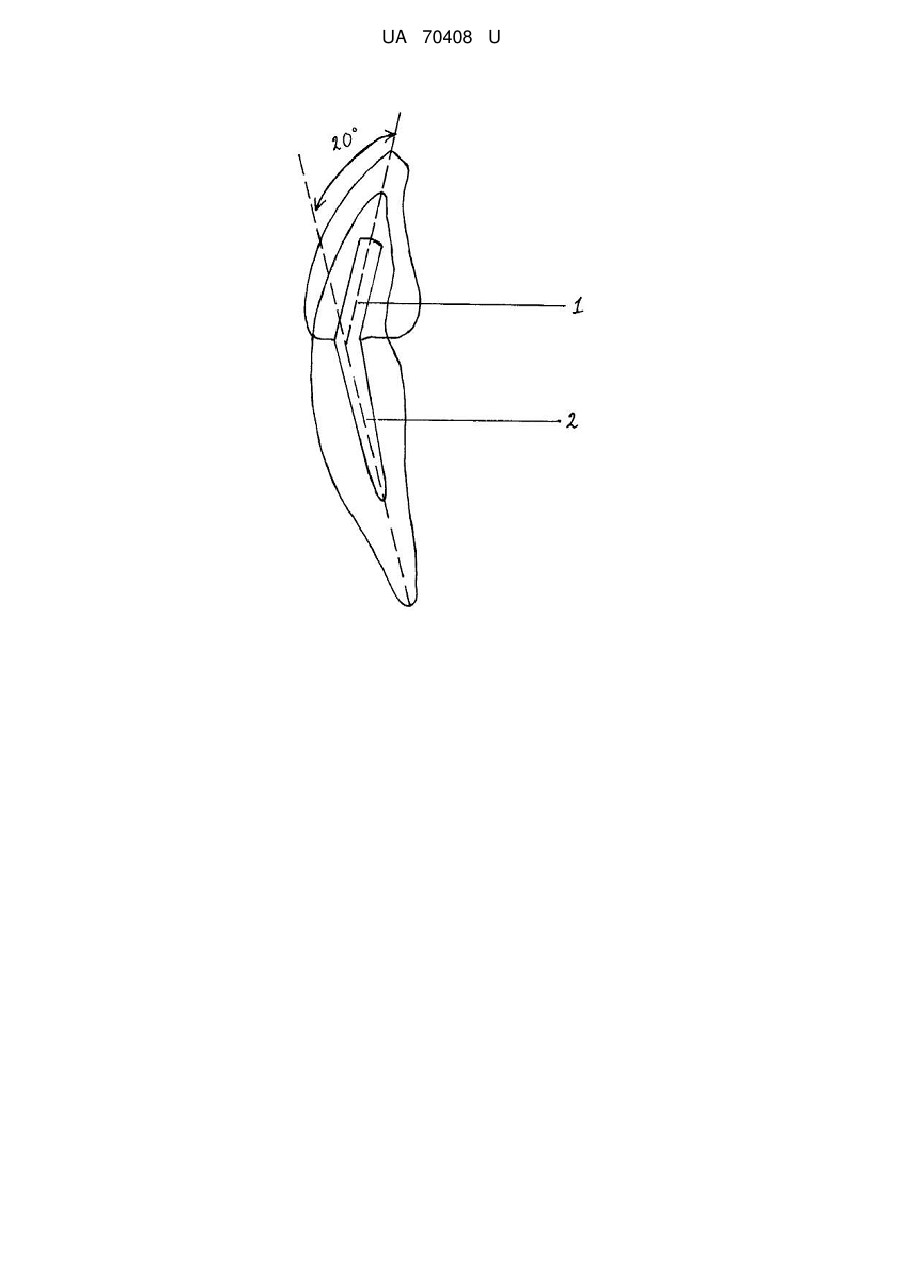

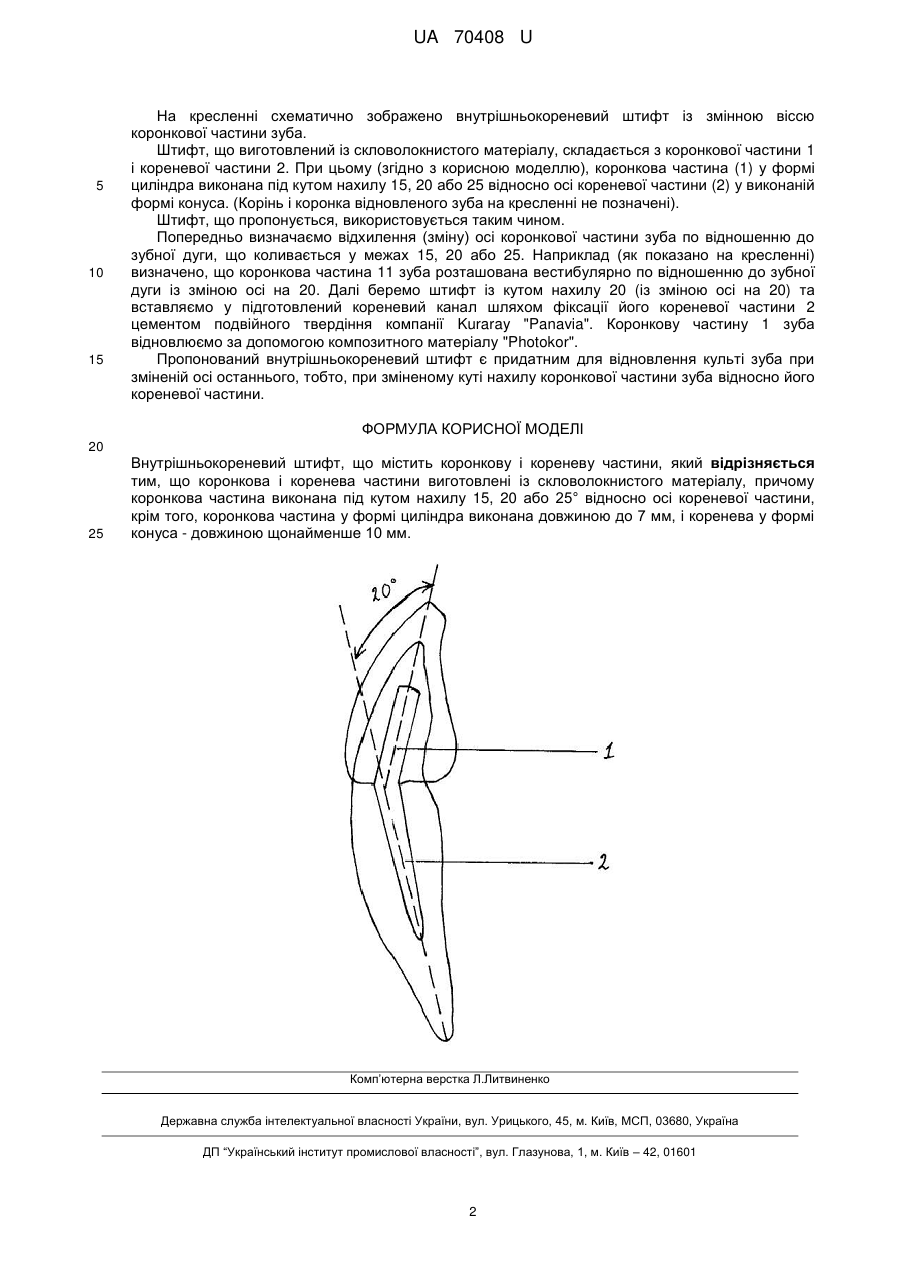

Реферат: Внутрішньокореневий штифт містить коронкову і кореневу частини, причому коронкова і коренева частини виготовлені із скловолокнистого матеріалу, а коронкова частина виконана під кутом нахилу 15, 20 або 25° відносно осі кореневої частини, крім того, коронкова частина у формі циліндра виконана довжиною до 7 мм, і коренева у формі конуса - довжиною щонайменше 10 мм. UA 70408 U (12) UA 70408 U UA 70408 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до ортопедичної стоматології, і призначена для відновлення культі із одночасною зміною кута нахилу зуба. Актуальність корисної моделі обумовлена тим, що для відновлення втраченої коронкової частини зуба у більшості випадків застосовують стандартні штифтові конструктивні елементи: коронково-кореневу вкладку та штифт (анкерний, вуглецевий чи скловолокнистий). Поряд з цим, ми часто спостерігаємо руйнування коронкової частини зубів при захворюванні пародонту, що супроводжується розходженням коренів - особливо у фронтальній ділянці. Такі клінічні ситуації ставлять задачі, які вимагають вдосконалення штифтової конструкції ортопедичних препаратів, саме для відновлення культі зуба при зміні його осі, завдяки вимірюванню кута нахилу між кореневою частиною зуба та вестибулярною площиною (зубною дугою) з метою подальшого протезування. Відома комбінована суцільнолита штифтова куксова вкладка, що виконана з можливістю фіксування в корені зуба і має внутрішньо кореневу, надкореневу частини, котрі містять пришийкову зону, облицьовану біологічним керамічним матеріалом та зону сполучнотканинного прикріплення, яка має покриття, а надкоренева частина має над ясенний виступ [патент України, № 11666, U, A61C 8/00, Бюл. № 1, 2006 р.]. Однак недоліком даної штифтової конструкції є висока її жорсткість, що обумовлена виготовленням вкладки із металевого сплаву, котрий сприяє розколу кореня. Крім того, виготовлення виробу є довготривалим, складним і вимагає для виконання спеціального пристрою та відповідну обробку. Найбільш близьким до корисної моделі, що заявляється, є внутрішньо-кореневий штифт, що містить коронкову і кореневу частини. При цьому, коронкова частина виконана у вигляді циліндра з кільцеподібними проточками і насічкою по твірній, а в його торці сформований внутрішній багатогранник, крім того, коренева частина виконана у вигляді стержня з пазами повздовж його осі і перериваною через коронкову різь [патент України, № 29064, А, А61С 13/00, Бюл. № 4, 2001 р.]. Проте даний штифт не можливо застосувати при потребі відновлення культі зуба із зміною осі останнього. Внаслідок того, що коронкову частину, у якої змінено кут нахилу зуба, можливо відновити тільки при відповідності кореневого каналу до внутрішньокореневого штифта, - це зумовлено конструктивним виготовленням штифта. В іншому випадку, через коронкову різь та паз вздовж осі виникають ділянки підвищеного навантаження, що сприяє розколу кореня при дії жувального тиску. В основу корисної моделі поставлено задачу нової більш вдосконаленої конструкції штифта, який був би придатним для відновлення культі із одночасною зміною кута нахилу зуба, шляхом конструктивних змін виробу, що дозволить розширити функціональні властивості внутрішньокореневих штифтів та забезпечить ефективне і якісне ортопедичне лікування. Поставлена задача вирішується тим, що внутрішньокореневий штифт, який містить коронкову і кореневу частини, згідно з корисною моделлю, коронкова і коренева частини виготовлені із скловолокнистого матеріалу, причому коронкова частина виконана під кутом нахилу 15, 20 або 25 відносно осі кореневої частини, крім того, коронкова частина у формі циліндра виконана довжиною до 7 мм, а коренева у формі конуса - довжиною щонайменше 10 мм. За рахунок того, що запропоновано новий тип штифтів, у яких коронкова частина виконана під кутом нахилу 15, 20 або 25 відносно осі кореневої частини дає нам змогу відповідно до того, як вимагає клінічна ситуація, підбирати необхідний штифт, котрий відповідає відхиленню коронкової частини зуба по відношенню до зубної дуги, тобто, із зміною осі його коронкової частини, чим запобігаємо розколу зуба. При цьому, і за рахунок того, що коли штифт виготовлено із скловолокнистого матеріалу досягнуто рівномірного розподілу навантаження на всю поверхню кореня при жувальному навантажені на відновлений зуб, а модуль його пружності відповідає модулю пружності дентину кореня, чим мінімізується розкол зуба. У той же саме час, запропонована форма та параметри штифта, які були отримані шляхом лабораторних та клінічних випробуваннях обумовлюють надійне функціонування внутрішньокореневого штифта. Отож, внаслідок такого пропонованого комплексного підходу, стало можливим виконання поставленої задачі створення нового внутрішньокореневого штифта, придатного для відновлення культі із одночасною зміною кута нахилу зуба, котрий дозволяє розширити функціональні властивості внутрішньокореневих штифтів та забезпечує ефективне і якісне ортопедичне лікування відновленого зуба. Суть корисної моделі пояснюється кресленням. 1 UA 70408 U 5 10 15 На кресленні схематично зображено внутрішньокореневий штифт із змінною віссю коронкової частини зуба. Штифт, що виготовлений із скловолокнистого матеріалу, складається з коронкової частини 1 і кореневої частини 2. При цьому (згідно з корисною моделлю), коронкова частина (1) у формі циліндра виконана під кутом нахилу 15, 20 або 25 відносно осі кореневої частини (2) у виконаній формі конуса. (Корінь і коронка відновленого зуба на кресленні не позначені). Штифт, що пропонується, використовується таким чином. Попередньо визначаємо відхилення (зміну) осі коронкової частини зуба по відношенню до зубної дуги, що коливається у межах 15, 20 або 25. Наприклад (як показано на кресленні) визначено, що коронкова частина 11 зуба розташована вестибулярно по відношенню до зубної дуги із зміною осі на 20. Далі беремо штифт із кутом нахилу 20 (із зміною осі на 20) та вставляємо у підготовлений кореневий канал шляхом фіксації його кореневої частини 2 цементом подвійного твердіння компанії Kuraray "Panavia". Коронкову частину 1 зуба відновлюємо за допомогою композитного матеріалу "Photokor". Пропонований внутрішньокореневий штифт є придатним для відновлення культі зуба при зміненій осі останнього, тобто, при зміненому куті нахилу коронкової частини зуба відносно його кореневої частини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Внутрішньокореневий штифт, що містить коронкову і кореневу частини, який відрізняється тим, що коронкова і коренева частини виготовлені із скловолокнистого матеріалу, причому коронкова частина виконана під кутом нахилу 15, 20 або 25° відносно осі кореневої частини, крім того, коронкова частина у формі циліндра виконана довжиною до 7 мм, і коренева у формі конуса - довжиною щонайменше 10 мм. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
