Дренажний пристрій

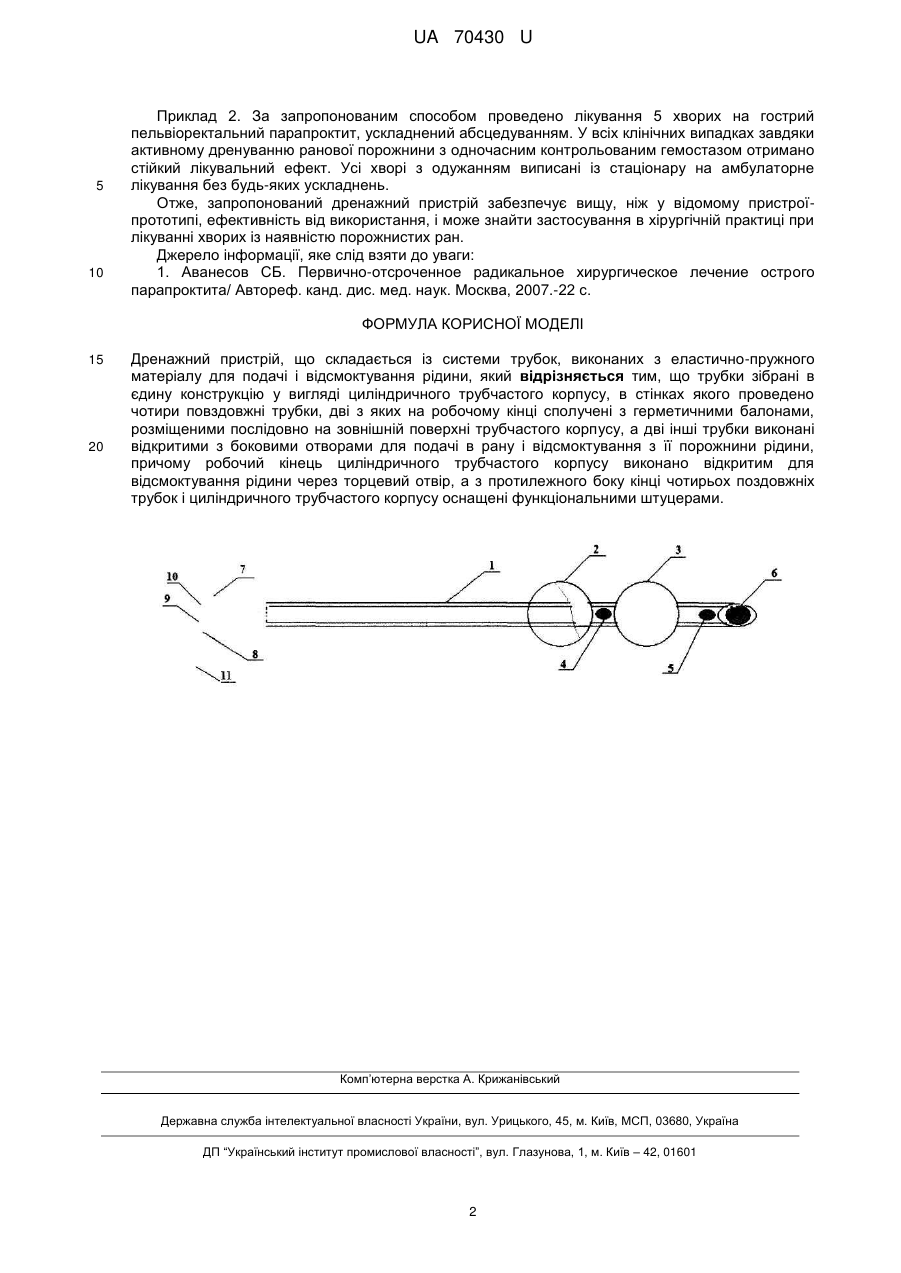

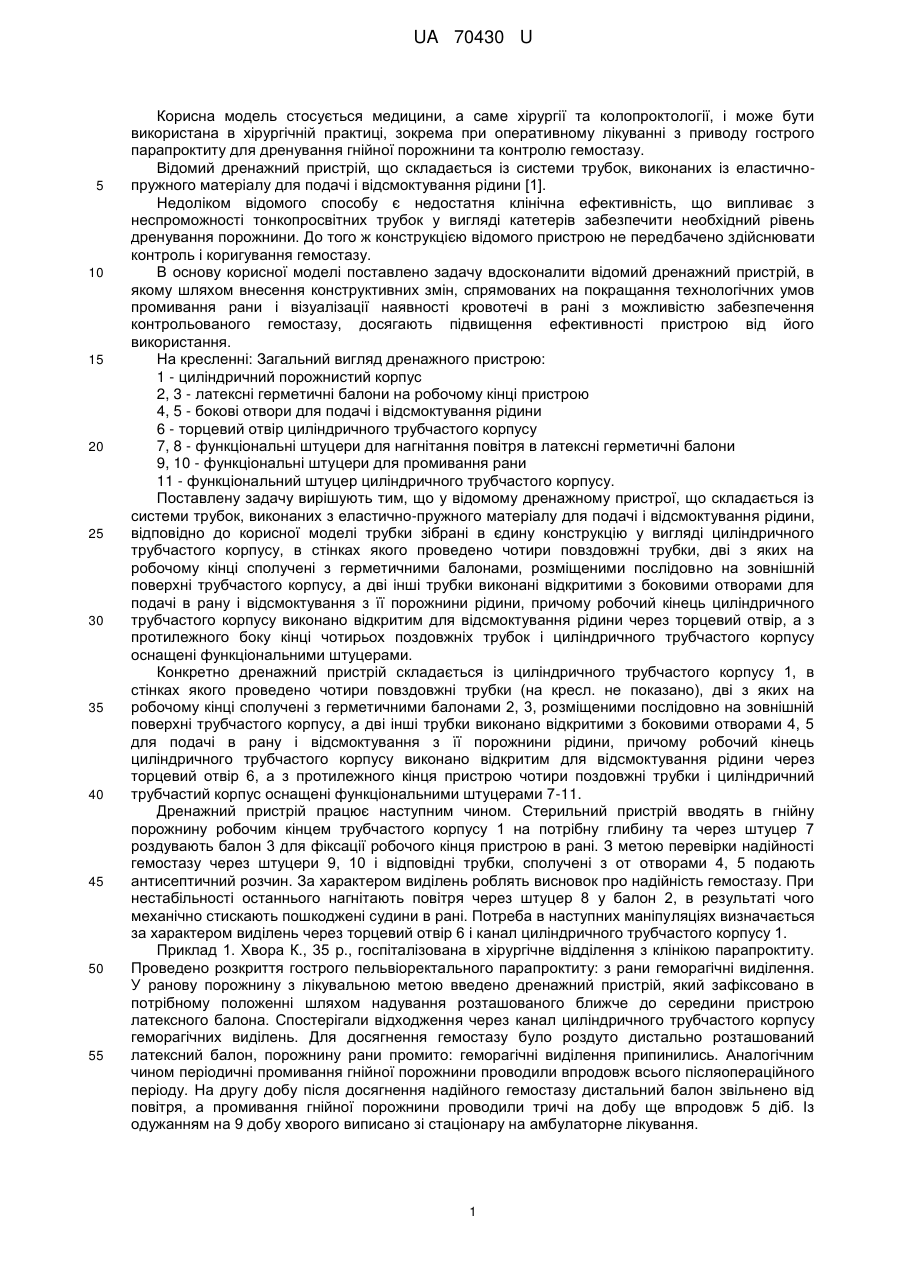

Реферат: Дренажний пристрій складається із системи трубок, виконаних з еластично-пружного матеріалу для подачі і відсмоктування рідини. Трубки зібрані в єдину конструкцію у вигляді циліндричного трубчастого корпусу, в стінках якого проведено чотири повздовжні трубки, дві з яких на робочому кінці сполучені з герметичними балонами, розміщеними послідовно на зовнішній поверхні трубчастого корпусу. Дві інші трубки виконані відкритими з боковими отворами для подачі в рану і відсмоктування з її порожнини рідини. Робочий кінець циліндричного трубчастого корпусу виконано відкритим для відсмоктування рідини через торцевий отвір, а з протилежного боку кінці чотирьох поздовжніх трубок і циліндричного трубчастого корпусу оснащені функціональними штуцерами. UA 70430 U (12) UA 70430 U UA 70430 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується медицини, а саме хірургії та колопроктології, і може бути використана в хірургічній практиці, зокрема при оперативному лікуванні з приводу гострого парапроктиту для дренування гнійної порожнини та контролю гемостазу. Відомий дренажний пристрій, що складається із системи трубок, виконаних із еластичнопружного матеріалу для подачі і відсмоктування рідини [1]. Недоліком відомого способу є недостатня клінічна ефективність, що випливає з неспроможності тонкопросвітних трубок у вигляді катетерів забезпечити необхідний рівень дренування порожнини. До того ж конструкцією відомого пристрою не передбачено здійснювати контроль і коригування гемостазу. В основу корисної моделі поставлено задачу вдосконалити відомий дренажний пристрій, в якому шляхом внесення конструктивних змін, спрямованих на покращання технологічних умов промивання рани і візуалізації наявності кровотечі в рані з можливістю забезпечення контрольованого гемостазу, досягають підвищення ефективності пристрою від його використання. На кресленні: Загальний вигляд дренажного пристрою: 1 - циліндричний порожнистий корпус 2, 3 - латексні герметичні балони на робочому кінці пристрою 4, 5 - бокові отвори для подачі і відсмоктування рідини 6 - торцевий отвір циліндричного трубчастого корпусу 7, 8 - функціональні штуцери для нагнітання повітря в латексні герметичні балони 9, 10 - функціональні штуцери для промивання рани 11 - функціональний штуцер циліндричного трубчастого корпусу. Поставлену задачу вирішують тим, що у відомому дренажному пристрої, що складається із системи трубок, виконаних з еластично-пружного матеріалу для подачі і відсмоктування рідини, відповідно до корисної моделі трубки зібрані в єдину конструкцію у вигляді циліндричного трубчастого корпусу, в стінках якого проведено чотири повздовжні трубки, дві з яких на робочому кінці сполучені з герметичними балонами, розміщеними послідовно на зовнішній поверхні трубчастого корпусу, а дві інші трубки виконані відкритими з боковими отворами для подачі в рану і відсмоктування з її порожнини рідини, причому робочий кінець циліндричного трубчастого корпусу виконано відкритим для відсмоктування рідини через торцевий отвір, а з протилежного боку кінці чотирьох поздовжніх трубок і циліндричного трубчастого корпусу оснащені функціональними штуцерами. Конкретно дренажний пристрій складається із циліндричного трубчастого корпусу 1, в стінках якого проведено чотири повздовжні трубки (на кресл. не показано), дві з яких на робочому кінці сполучені з герметичними балонами 2, 3, розміщеними послідовно на зовнішній поверхні трубчастого корпусу, а дві інші трубки виконано відкритими з боковими отворами 4, 5 для подачі в рану і відсмоктування з її порожнини рідини, причому робочий кінець циліндричного трубчастого корпусу виконано відкритим для відсмоктування рідини через торцевий отвір 6, а з протилежного кінця пристрою чотири поздовжні трубки і циліндричний трубчастий корпус оснащені функціональними штуцерами 7-11. Дренажний пристрій працює наступним чином. Стерильний пристрій вводять в гнійну порожнину робочим кінцем трубчастого корпусу 1 на потрібну глибину та через штуцер 7 роздувають балон 3 для фіксації робочого кінця пристрою в рані. З метою перевірки надійності гемостазу через штуцери 9, 10 і відповідні трубки, сполучені з от отворами 4, 5 подають антисептичний розчин. За характером виділень роблять висновок про надійність гемостазу. При нестабільності останнього нагнітають повітря через штуцер 8 у балон 2, в результаті чого механічно стискають пошкоджені судини в рані. Потреба в наступних маніпуляціях визначається за характером виділень через торцевий отвір 6 і канал циліндричного трубчастого корпусу 1. Приклад 1. Хвора К., 35 p., госпіталізована в хірургічне відділення з клінікою парапроктиту. Проведено розкриття гострого пельвіоректального парапроктиту: з рани геморагічні виділення. У ранову порожнину з лікувальною метою введено дренажний пристрій, який зафіксовано в потрібному положенні шляхом надування розташованого ближче до середини пристрою латексного балона. Спостерігали відходження через канал циліндричного трубчастого корпусу геморагічних виділень. Для досягнення гемостазу було роздуто дистально розташований латексний балон, порожнину рани промито: геморагічні виділення припинились. Аналогічним чином періодичні промивання гнійної порожнини проводили впродовж всього післяопераційного періоду. На другу добу після досягнення надійного гемостазу дистальний балон звільнено від повітря, а промивання гнійної порожнини проводили тричі на добу ще впродовж 5 діб. Із одужанням на 9 добу хворого виписано зі стаціонару на амбулаторне лікування. 1 UA 70430 U 5 10 Приклад 2. За запропонованим способом проведено лікування 5 хворих на гострий пельвіоректальний парапроктит, ускладнений абсцедуванням. У всіх клінічних випадках завдяки активному дренуванню ранової порожнини з одночасним контрольованим гемостазом отримано стійкий лікувальний ефект. Усі хворі з одужанням виписані із стаціонару на амбулаторне лікування без будь-яких ускладнень. Отже, запропонований дренажний пристрій забезпечує вищу, ніж у відомому пристроїпрототипі, ефективність від використання, і може знайти застосування в хірургічній практиці при лікуванні хворих із наявністю порожнистих ран. Джерело інформації, яке слід взяти до уваги: 1. Аванесов СБ. Первично-отсроченное радикальное хирургическое лечение острого парапроктита/ Автореф. канд. дис. мед. наук. Москва, 2007.-22 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Дренажний пристрій, що складається із системи трубок, виконаних з еластично-пружного матеріалу для подачі і відсмоктування рідини, який відрізняється тим, що трубки зібрані в єдину конструкцію у вигляді циліндричного трубчастого корпусу, в стінках якого проведено чотири повздовжні трубки, дві з яких на робочому кінці сполучені з герметичними балонами, розміщеними послідовно на зовнішній поверхні трубчастого корпусу, а дві інші трубки виконані відкритими з боковими отворами для подачі в рану і відсмоктування з її порожнини рідини, причому робочий кінець циліндричного трубчастого корпусу виконано відкритим для відсмоктування рідини через торцевий отвір, а з протилежного боку кінці чотирьох поздовжніх трубок і циліндричного трубчастого корпусу оснащені функціональними штуцерами. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
