Контейнер для транспортування та зберігання відпрацьованих тепловиділяючих збірок

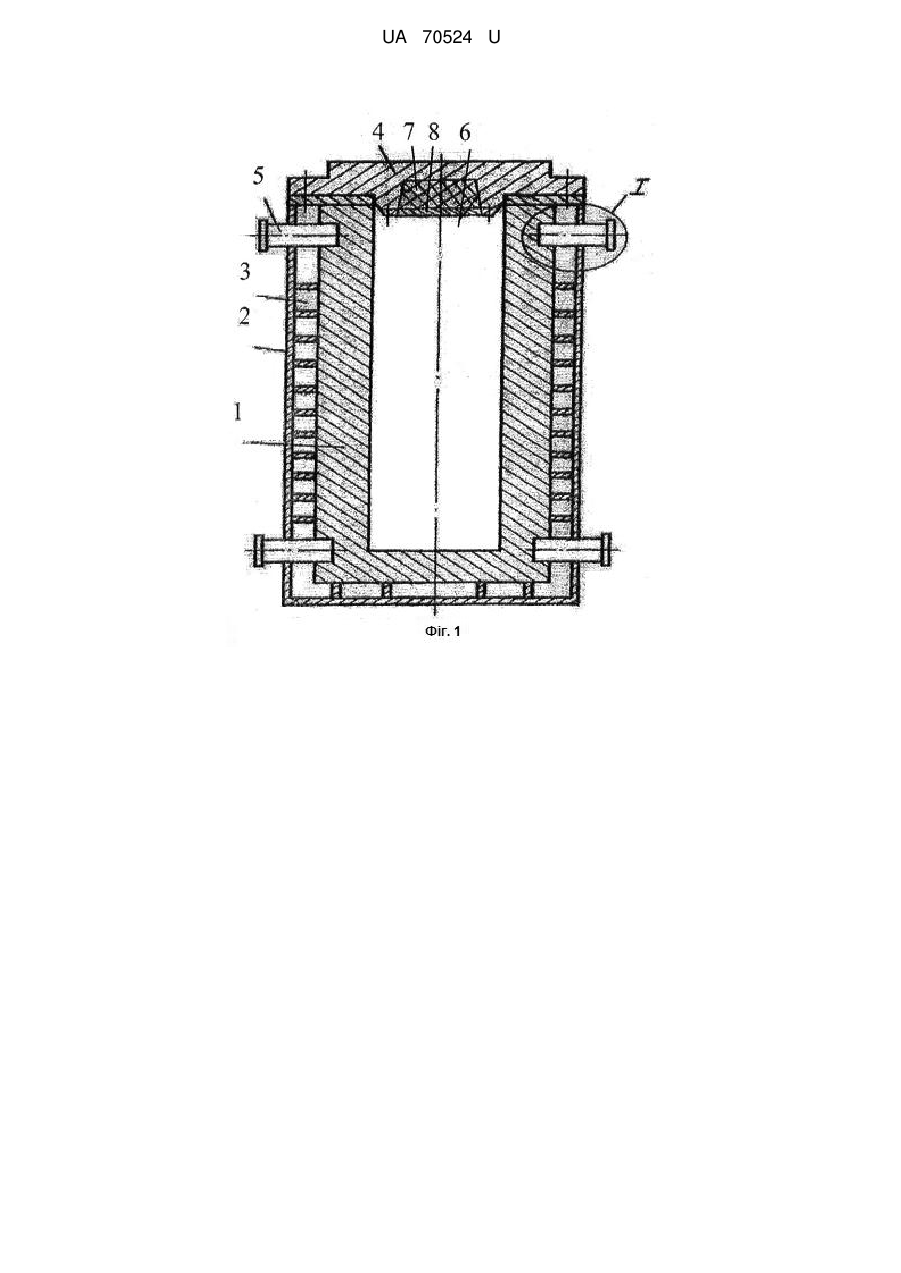

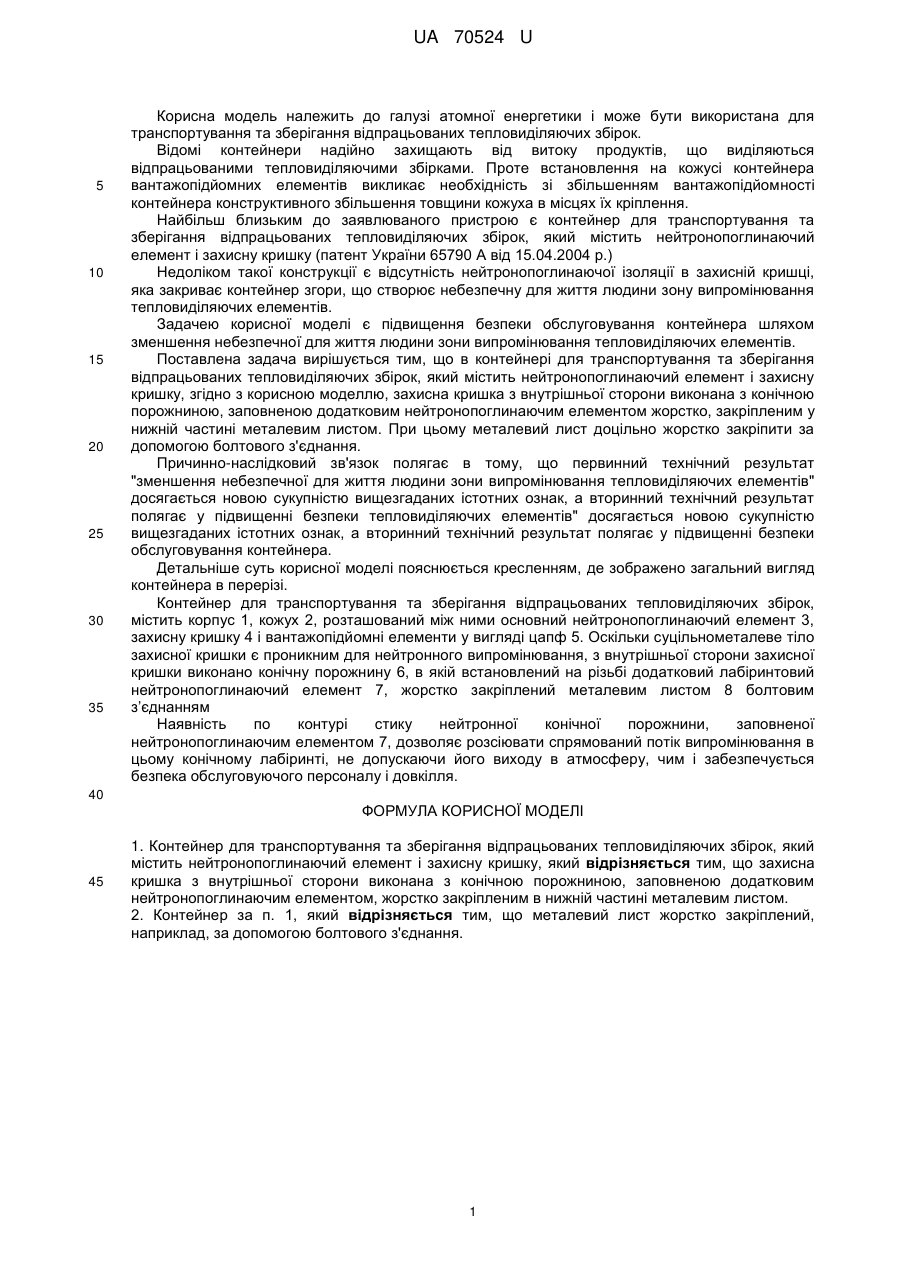

Реферат: UA 70524 U UA 70524 U 5 10 15 20 25 30 35 Корисна модель належить до галузі атомної енергетики і може бути використана для транспортування та зберігання відпрацьованих тепловиділяючих збірок. Відомі контейнери надійно захищають від витоку продуктів, що виділяються відпрацьованими тепловиділяючими збірками. Проте встановлення на кожусі контейнера вантажопідйомних елементів викликає необхідність зі збільшенням вантажопідйомності контейнера конструктивного збільшення товщини кожуха в місцях їх кріплення. Найбільш близьким до заявлюваного пристрою є контейнер для транспортування та зберігання відпрацьованих тепловиділяючих збірок, який містить нейтронопоглинаючий елемент і захисну кришку (патент України 65790 А від 15.04.2004 р.) Недоліком такої конструкції є відсутність нейтронопоглинаючої ізоляції в захисній кришці, яка закриває контейнер згори, що створює небезпечну для життя людини зону випромінювання тепловиділяючих елементів. Задачею корисної моделі є підвищення безпеки обслуговування контейнера шляхом зменшення небезпечної для життя людини зони випромінювання тепловиділяючих елементів. Поставлена задача вирішується тим, що в контейнері для транспортування та зберігання відпрацьованих тепловиділяючих збірок, який містить нейтронопоглинаючий елемент і захисну кришку, згідно з корисною моделлю, захисна кришка з внутрішньої сторони виконана з конічною порожниною, заповненою додатковим нейтронопоглинаючим елементом жорстко, закріпленим у нижній частині металевим листом. При цьому металевий лист доцільно жорстко закріпити за допомогою болтового з'єднання. Причинно-наслідковий зв'язок полягає в тому, що первинний технічний результат "зменшення небезпечної для життя людини зони випромінювання тепловиділяючих елементів" досягається новою сукупністю вищезгаданих істотних ознак, а вторинний технічний результат полягає у підвищенні безпеки тепловиділяючих елементів" досягається новою сукупністю вищезгаданих істотних ознак, а вторинний технічний результат полягає у підвищенні безпеки обслуговування контейнера. Детальніше суть корисної моделі пояснюється кресленням, де зображено загальний вигляд контейнера в перерізі. Контейнер для транспортування та зберігання відпрацьованих тепловиділяючих збірок, містить корпус 1, кожух 2, розташований між ними основний нейтронопоглинаючий елемент 3, захисну кришку 4 і вантажопідйомні елементи у вигляді цапф 5. Оскільки суцільнометалеве тіло захисної кришки є проникним для нейтронного випромінювання, з внутрішньої сторони захисної кришки виконано конічну порожнину 6, в якій встановлений на різьбі додатковий лабіринтовий нейтронопоглинаючий елемент 7, жорстко закріплений металевим листом 8 болтовим з’єднанням Наявність по контурі стику нейтронної конічної порожнини, заповненої нейтронопоглинаючим елементом 7, дозволяє розсіювати спрямований потік випромінювання в цьому конічному лабіринті, не допускаючи його виходу в атмосферу, чим і забезпечується безпека обслуговуючого персоналу і довкілля. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Контейнер для транспортування та зберігання відпрацьованих тепловиділяючих збірок, який містить нейтронопоглинаючий елемент і захисну кришку, який відрізняється тим, що захисна кришка з внутрішньої сторони виконана з конічною порожниною, заповненою додатковим нейтронопоглинаючим елементом, жорстко закріпленим в нижній частині металевим листом. 2. Контейнер за п. 1, який відрізняється тим, що металевий лист жорстко закріплений, наприклад, за допомогою болтового з'єднання. 1 UA 70524 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
