Контейнер для транспортування та зберігання тепловиділяючих зборок, що відпрацювали

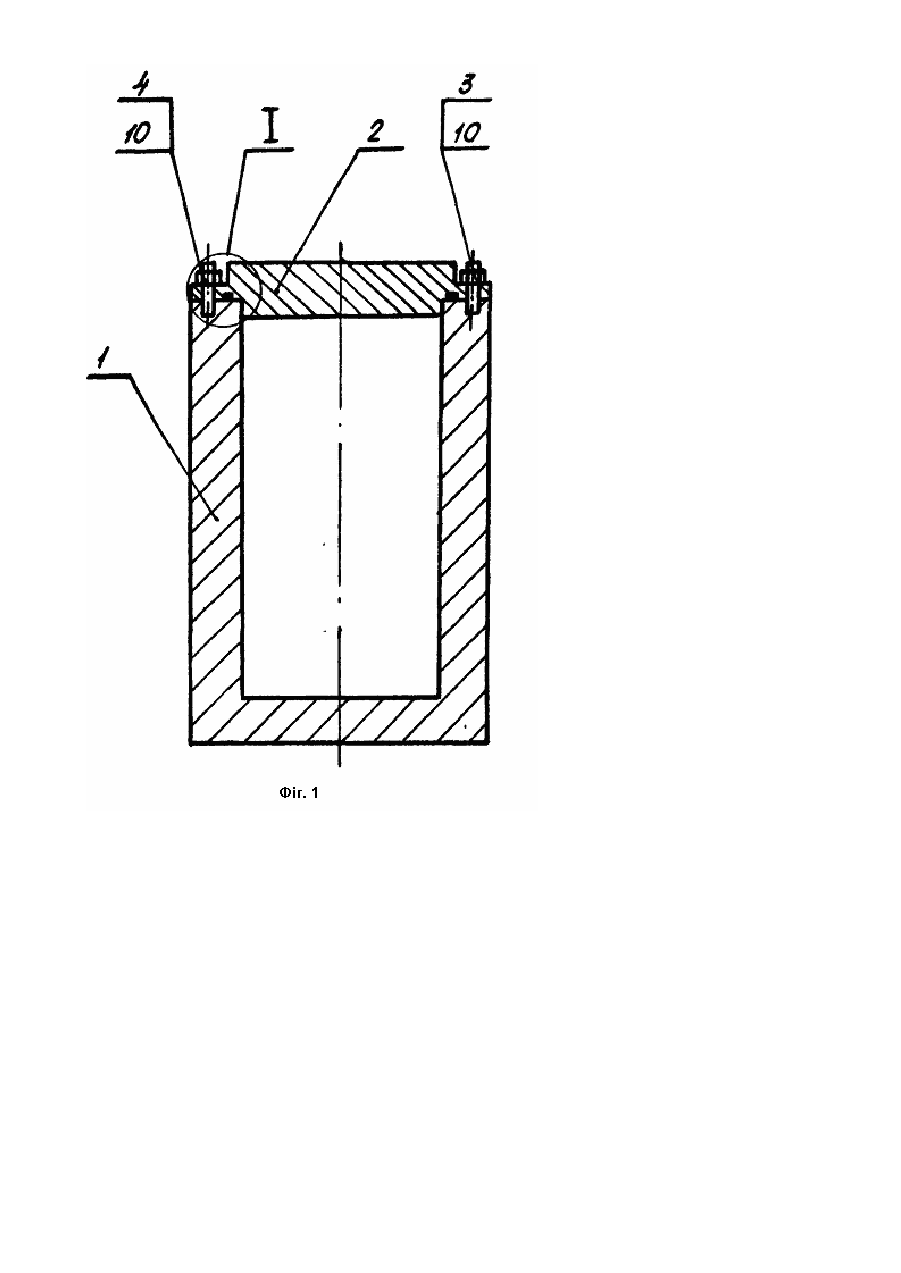

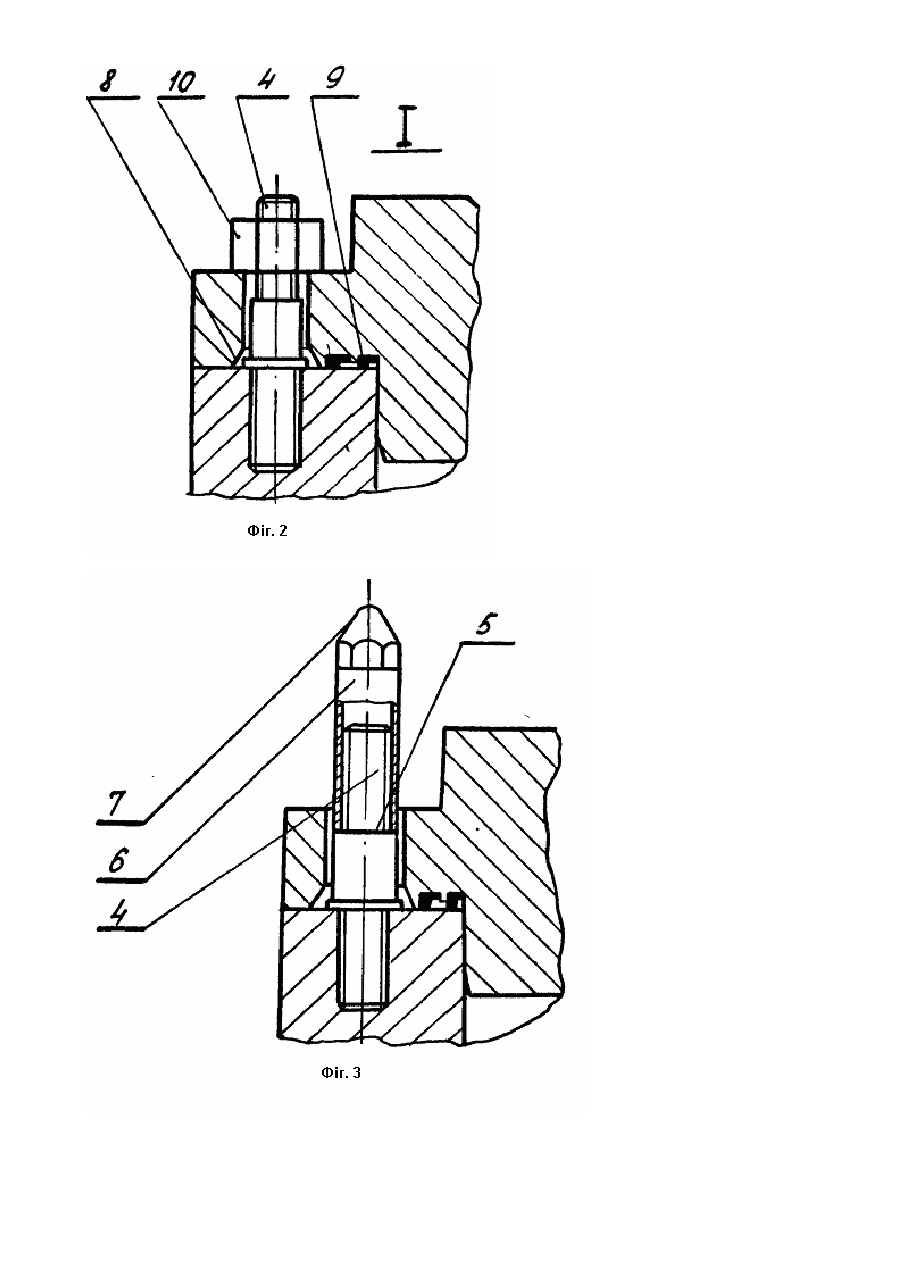

Изобретение относится к области атомной энергетики. Известен контейнер для транспортировки и хранения отработавших тепловыделяющих сборок (ОТС), содержащий корпус, защитную крышку, уплотнительные элементы и шпильки для крепления крышки [1], надежно предохраняющий от утечки продукты, выделяемые ОТС, пир закрытых крышках. Однако, сам процесс установки крышки трудоемкий и длительный. При этом во время ориентирования крышки в пространстве и установки ее на выступающие части шпилек возможно повреждение их резьбовых поверхностей. Контейнер для транспортировки и хранения ОТС[2], обеспечивает предохранение резьбы крепежных элементов за счет ориентирования защитной и предохранительной крышек при закрывании с помощью специальных направляющих штырей. Однако обеспечение герметичности контейнера требует установки большого количества крепежных шпилек, размещение которых ограничено площадью крышки, а использование части шпилек только в качестве направляющих штырей создает дополнительную нагрузку на остальные шпильки. При этом в местах расположения шпилек используемых в качестве направляющих, создаются просветы, отрицательно влияющие на равномерность обжатия прокладки, т.е. на обеспечение герметичности контейнера и надежности транспортировки и хранения продукта. В основу изобретения поставлена задача усовершенствовать конструкцию контейнера за счет приспособлений, исключающих ориентацию крышки при ее установке по резьбовым поверхностям крепежных и направляющих штырей и позволяющих использовать направляющие штыри в качестве дополнительных крепежных шпилек, что позволит обеспечить защиту резьбы крепежных элементов, увеличить их число и создать условия для равномерной нагрузки на шпильки при обжатии прокладки защитной крышки. Поставленная задача решается тем, что в контейнере для транспортировки и хранения отработавших тепловыделяющих сборок, содержащем корпус, крышку с цилиндрическими отверстиями, шпильки, закрепленные в корпусе и проходящие через отверстия в корпусе, гайки, выполненные с возможностью установки на шпильках, и направляющие штыри, согласно изобретению, шпильки имеют упоры в виде втулок, установленных на каждой шпильке со стороны ее закрепленной части. в направляющих штырях выполнены полости. внутри которых размещены свободные концы шпилек, торцы направляющих штырей установлены с возможностью взаимодействия с упорами, а диаметр отверстий крышки превышает поперечные габариты направляющих штырей и упоров. Сущность изобретения поясняется чертежом, где: на фиг.1 изображен общий вид контейнера, на фиг.2 выносной элемент со шпилькой, на фиг.3 - выносной элемент со шпилькой и направляющим штырем (состояние при установке крышки). Контейнер для транспортировки и хранения ОТС содержит корпус 1. крышку 2, которая крепится к корпусу 1 шпильками 3. равномерно расположенными по окружности. На трех шпильках 4 выполнены упоры 5. в которые упираются направляющие штыри 6. имеющие коническую заходную часть 7, а снизу - вн утреннюю полость с резьбой. В крышке 2 выполнены отверстий по количеству и диаметру соответствующие шпилькам 3, имеющие в нижней части заходный конус 8. Для направляющих штырей 6 в крышке 2 предусмотрены отверстия большего диаметра, чем под остальным шпильки. Герметичность соединения обеспечивают уплотнительные прокладки 9, установленные в кольцевые канавки на крышке 2 Перед закрыванием контейнера направляющие штыри 6 навинчивают на шпильки 4 до контакта с упорами 5. Контейнер используют следующим образом: устанавливают крышку 2 на корпус 1 контейнера, ориентируя ее по направляющим штырям 6. Скользя по поверхности конической части направляющих штырей 6, крышка 2 опускается на плоскость торца корпуса 1, не повреждая при этом резьбу крепежных шпилек 3. После установки крышки 2 направляющие штыри 6 отвинчивают и шпильки 4 ис пользуют как крепежные, т.е. затягивают гайками 10. Так как все шпильки расположены равномерно по окружности, то использование шпилек 4 после свинчивания направляющих штырей 6 в качестве крепежных позволяет рационально использовать площадь крышки 2 и создать равномерное обжатие уплотнительной прокладки 9, что повышает степень герметичности контейнера. Конструкция контейнера проста в изготовлении, технологична, позволяет равномерно распределить нагрузку от затяжки шпилек, улучшить герметичность контейнера за счет равномерности обжатия прокладки, повысить срок службы контейнера и надежность транспортировки и хранения ОТС.
