Спосіб генерування акустичних хвиль

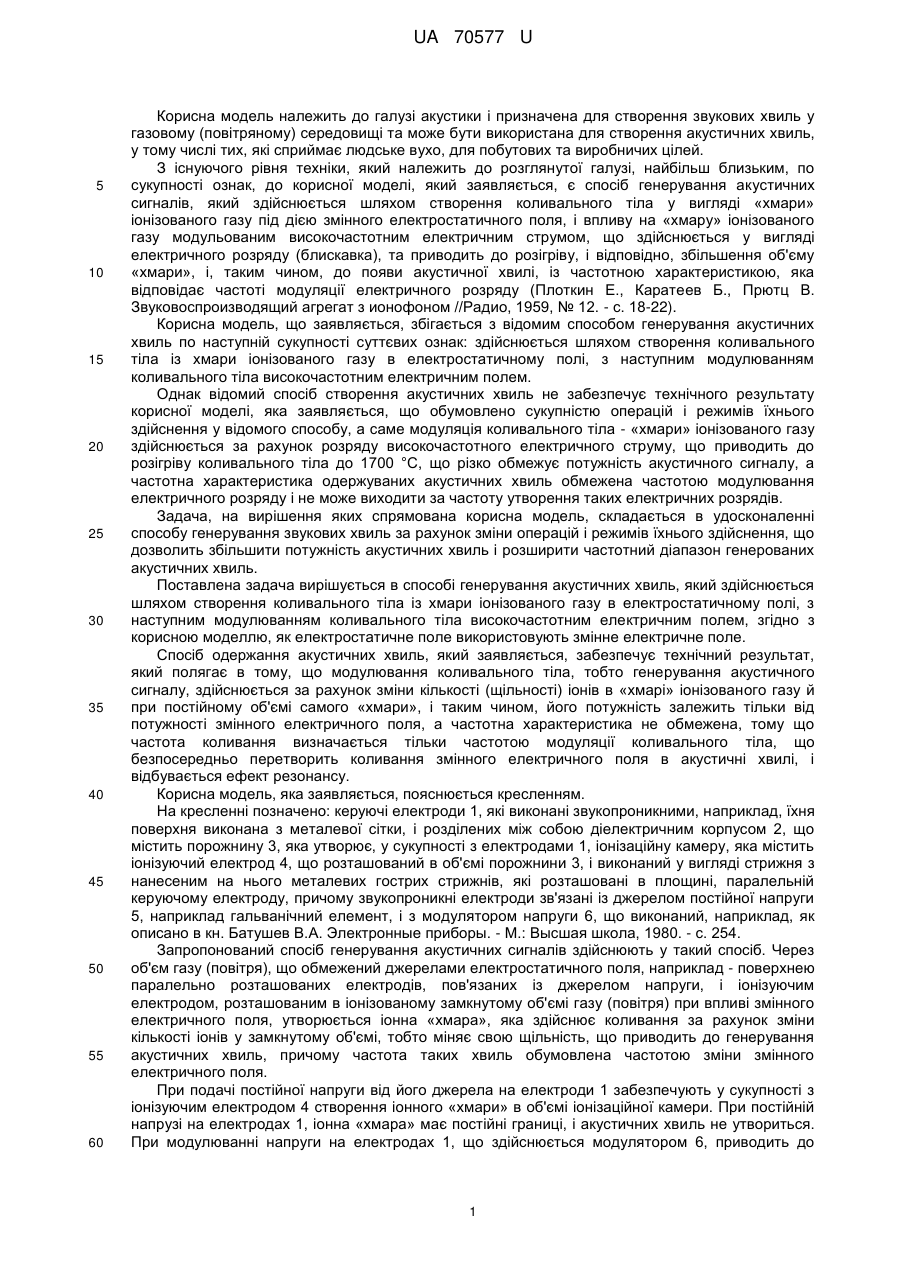

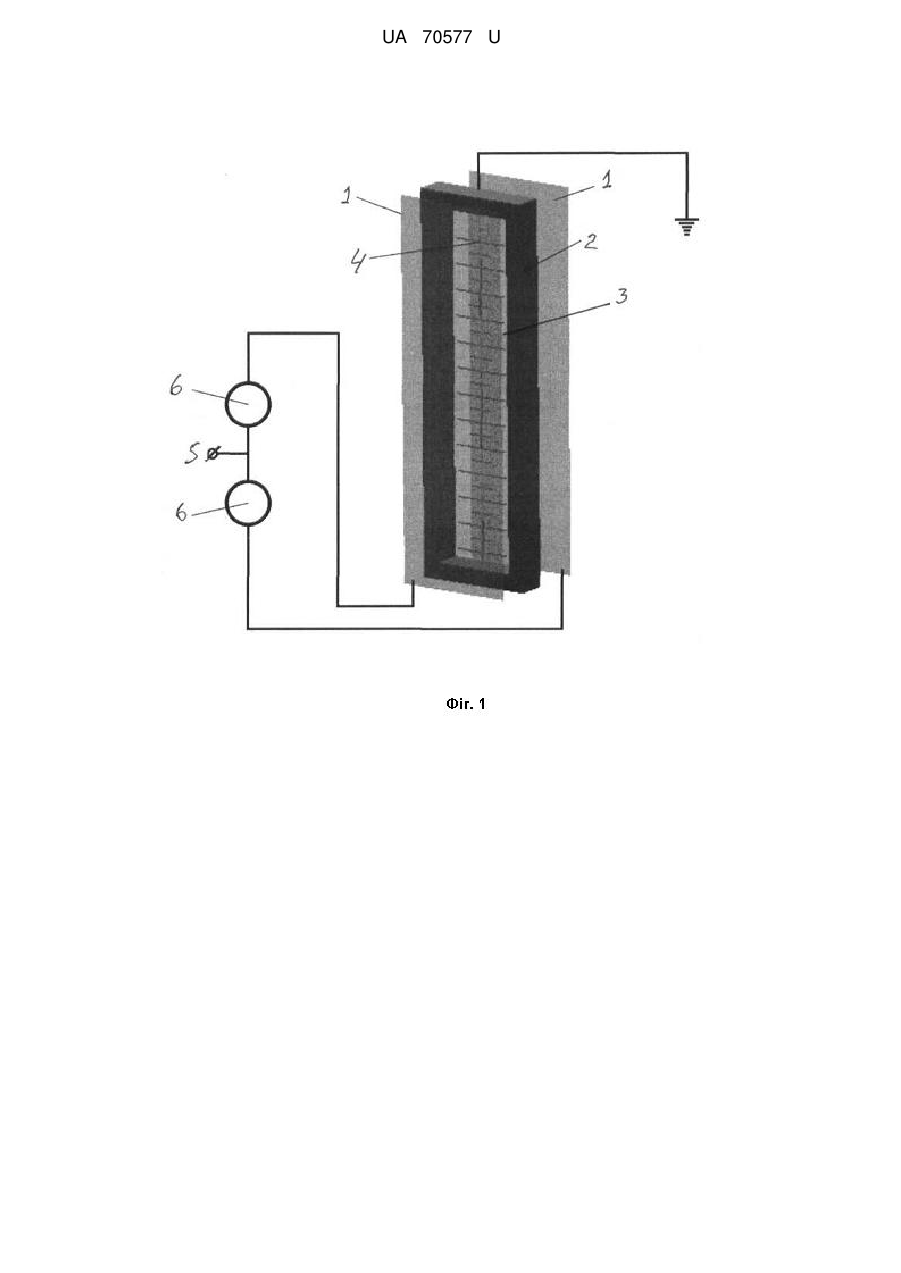

Реферат: UA 70577 U UA 70577 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі акустики і призначена для створення звукових хвиль у газовому (повітряному) середовищі та може бути використана для створення акустичних хвиль, у тому числі тих, які сприймає людське вухо, для побутових та виробничих цілей. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, який заявляється, є спосіб генерування акустичних сигналів, який здійснюється шляхом створення коливального тіла у вигляді «хмари» іонізованого газу під дією змінного електростатичного поля, і впливу на «хмару» іонізованого газу модульованим високочастотним електричним струмом, що здійснюється у вигляді електричного розряду (блискавка), та приводить до розігріву, і відповідно, збільшення об'єму «хмари», і, таким чином, до появи акустичної хвилі, із частотною характеристикою, яка відповідає частоті модуляції електричного розряду (Плоткин Е., Каратеев Б., Прютц В. Звуковоспроизводящий агрегат з ионофоном //Радио, 1959, № 12. - с. 18-22). Корисна модель, що заявляється, збігається з відомим способом генерування акустичних хвиль по наступній сукупності суттєвих ознак: здійснюється шляхом створення коливального тіла із хмари іонізованого газу в електростатичному полі, з наступним модулюванням коливального тіла високочастотним електричним полем. Однак відомий спосіб створення акустичних хвиль не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено сукупністю операцій і режимів їхнього здійснення у відомого способу, а саме модуляція коливального тіла - «хмари» іонізованого газу здійснюється за рахунок розряду високочастотного електричного струму, що приводить до розігріву коливального тіла до 1700 °С, що різко обмежує потужність акустичного сигналу, а частотна характеристика одержуваних акустичних хвиль обмежена частотою модулювання електричного розряду і не може виходити за частоту утворення таких електричних розрядів. Задача, на вирішення яких спрямована корисна модель, складається в удосконаленні способу генерування звукових хвиль за рахунок зміни операцій і режимів їхнього здійснення, що дозволить збільшити потужність акустичних хвиль і розширити частотний діапазон генерованих акустичних хвиль. Поставлена задача вирішується в способі генерування акустичних хвиль, який здійснюється шляхом створення коливального тіла із хмари іонізованого газу в електростатичному полі, з наступним модулюванням коливального тіла високочастотним електричним полем, згідно з корисною моделлю, як електростатичне поле використовують змінне електричне поле. Спосіб одержання акустичних хвиль, який заявляється, забезпечує технічний результат, який полягає в тому, що модулювання коливального тіла, тобто генерування акустичного сигналу, здійснюється за рахунок зміни кількості (щільності) іонів в «хмарі» іонізованого газу й при постійному об'ємі самого «хмари», і таким чином, його потужність залежить тільки від потужності змінного електричного поля, а частотна характеристика не обмежена, тому що частота коливання визначається тільки частотою модуляції коливального тіла, що безпосередньо перетворить коливання змінного електричного поля в акустичні хвилі, і відбувається ефект резонансу. Корисна модель, яка заявляється, пояснюється кресленням. На кресленні позначено: керуючі електроди 1, які виконані звукопроникними, наприклад, їхня поверхня виконана з металевої сітки, і розділених між собою діелектричним корпусом 2, що містить порожнину 3, яка утворює, у сукупності з електродами 1, іонізаційну камеру, яка містить іонізуючий електрод 4, що розташований в об'ємі порожнини 3, і виконаний у вигляді стрижня з нанесеним на нього металевих гострих стрижнів, які розташовані в площині, паралельній керуючому електроду, причому звукопроникні електроди зв'язані із джерелом постійної напруги 5, наприклад гальванічний елемент, і з модулятором напруги 6, що виконаний, наприклад, як описано в кн. Батушев В.А. Электронные приборы. - М.: Высшая школа, 1980. - с. 254. Запропонований спосіб генерування акустичних сигналів здійснюють у такий спосіб. Через об'єм газу (повітря), що обмежений джерелами електростатичного поля, наприклад - поверхнею паралельно розташованих електродів, пов'язаних із джерелом напруги, і іонізуючим електродом, розташованим в іонізованому замкнутому об'ємі газу (повітря) при впливі змінного електричного поля, утворюється іонна «хмара», яка здійснює коливання за рахунок зміни кількості іонів у замкнутому об'ємі, тобто міняє свою щільність, що приводить до генерування акустичних хвиль, причому частота таких хвиль обумовлена частотою зміни змінного електричного поля. При подачі постійної напруги від його джерела на електроди 1 забезпечують у сукупності з іонізуючим електродом 4 створення іонного «хмари» в об'ємі іонізаційної камери. При постійній напрузі на електродах 1, іонна «хмара» має постійні границі, і акустичних хвиль не утвориться. При модулюванні напруги на електродах 1, що здійснюється модулятором 6, приводить до 1 UA 70577 U 5 зміни геометрії об'єму іонної «хмари», тобто воно функціонує як коливальне тіло, у результаті чого генеруються акустичні сигнали, частота яких визначається частотою модуляції напруги на електродах 1. Таким чином модуляції піддається безпосередньо іонна «хмара», тобто газ, розташований в об'ємі іонізаційної камери, завдяки чому коливання від модулятора 6 напруги передаються безпосередньо в газ (повітря), що не приводить до зміни частоти, і не обмежує її діапазон, а потужність такого акустичного сигналу визначається тільки потужністю напруги на електродах 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб генерування акустичних хвиль, який здійснюють шляхом створення коливального тіла із хмари іонізованого газу в електростатичному полі, з наступним модулюванням коливального тіла високочастотним електричним полем, який відрізняється тим, що як електростатичне поле використовують змінне електричне поле. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
