Спосіб отримання електричної енергії від сторонніх електромагнітних завад

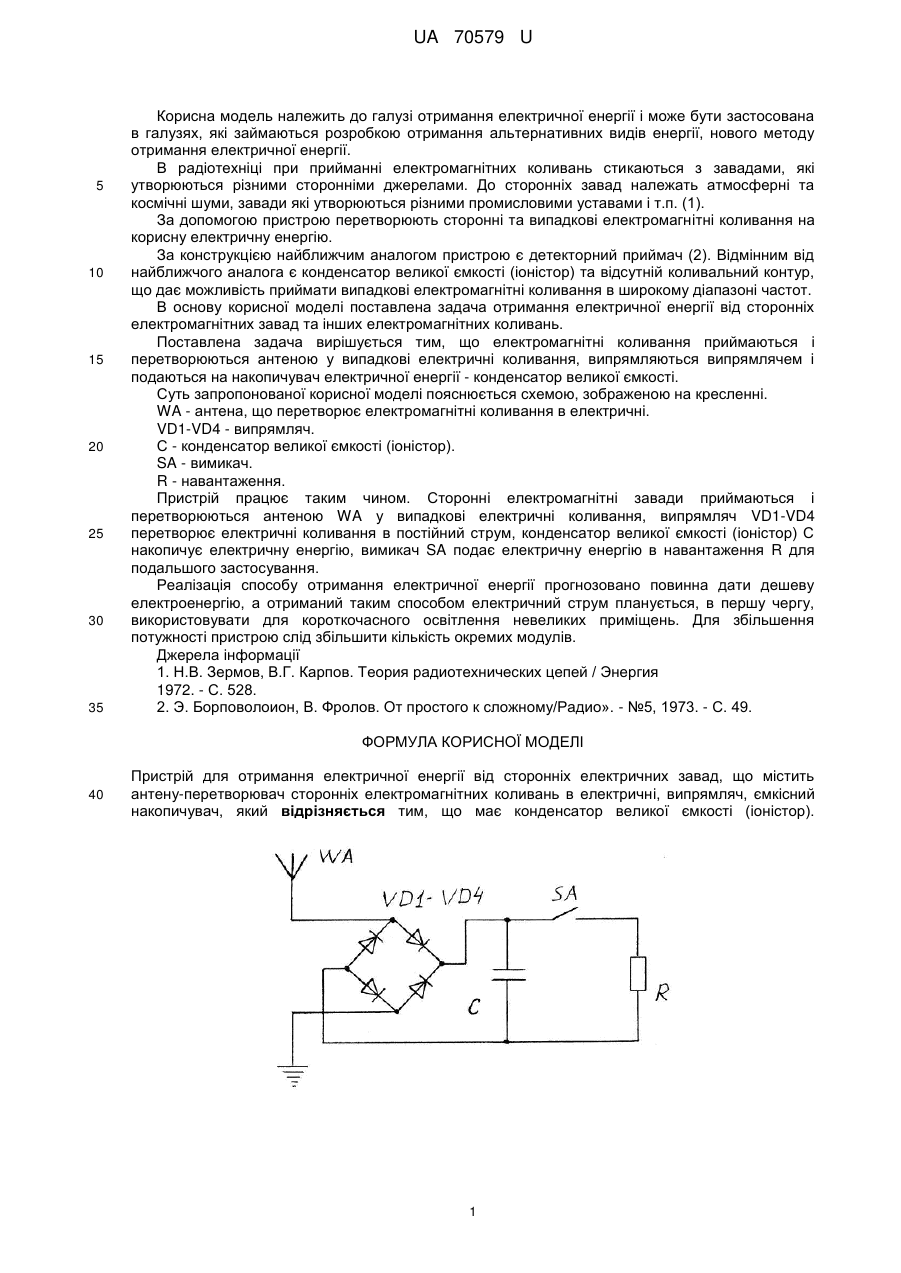

Реферат: UA 70579 U UA 70579 U 5 10 15 20 25 30 35 Корисна модель належить до галузі отримання електричної енергії і може бути застосована в галузях, які займаються розробкою отримання альтернативних видів енергії, нового методу отримання електричної енергії. В радіотехніці при прийманні електромагнітних коливань стикаються з завадами, які утворюються різними сторонніми джерелами. До сторонніх завад належать атмосферні та космічні шуми, завади які утворюються різними промисловими уставами і т.п. (1). За допомогою пристрою перетворюють сторонні та випадкові електромагнітні коливання на корисну електричну енергію. За конструкцією найближчим аналогом пристрою є детекторний приймач (2). Відмінним від найближчого аналога є конденсатор великої ємкості (іоністор) та відсутній коливальний контур, що дає можливість приймати випадкові електромагнітні коливання в широкому діапазоні частот. В основу корисної моделі поставлена задача отримання електричної енергії від сторонніх електромагнітних завад та інших електромагнітних коливань. Поставлена задача вирішується тим, що електромагнітні коливання приймаються і перетворюються антеною у випадкові електричні коливання, випрямляються випрямлячем і подаються на накопичувач електричної енергії - конденсатор великої ємкості. Суть запропонованої корисної моделі пояснюється схемою, зображеною на кресленні. WA - антена, що перетворює електромагнітні коливання в електричні. VD1-VD4 - випрямляч. С - конденсатор великої ємкості (іоністор). SA - вимикач. R - навантаження. Пристрій працює таким чином. Сторонні електромагнітні завади приймаються і перетворюються антеною WA у випадкові електричні коливання, випрямляч VD1-VD4 перетворює електричні коливання в постійний струм, конденсатор великої ємкості (іоністор) С накопичує електричну енергію, вимикач SA подає електричну енергію в навантаження R для подальшого застосування. Реалізація способу отримання електричної енергії прогнозовано повинна дати дешеву електроенергію, а отриманий таким способом електричний струм планується, в першу чергу, використовувати для короткочасного освітлення невеликих приміщень. Для збільшення потужності пристрою слід збільшити кількість окремих модулів. Джерела інформації 1. Н.В. Зермов, В.Г. Карпов. Теория радиотехнических цепей / Энергия 1972. - С. 528. 2. Э. Борповолоион, В. Фролов. От простого к сложному/Радио». - №5, 1973. - С. 49. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для отримання електричної енергії від сторонніх електричних завад, що містить антену-перетворювач сторонніх електромагнітних коливань в електричні, випрямляч, ємкісний накопичувач, який відрізняється тим, що має конденсатор великої ємкості (іоністор). 1 UA 70579 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
