Пристрій для отримання електричної енергії від механічних коливань
Номер патенту: 65007
Опубліковано: 25.11.2011
Автори: Власюк Ірина Іванівна, Сидоренко Костянтин Миколайович, Соченко Петро Степанович, Зеленков Олександр Аврамович, Синєглазов Віктор Михайлович, Молчанов Олексій Володимирович, Зубченко Олександр Миколайович
Формула / Реферат
1. Пристрій для отримання електричної енергії від механічних коливань, який виконаний шляхом прикріплення штока магніту до ресори транспортного засобу, при цьому отримані коливання магніту відносно котушки індуктивності, яка закріплена до рами транспортного засобу, і на виході котушки індуктивності можна знімати електричну енергію, який відрізняється тим, що електрична енергія з котушки індуктивності в амортизаторі збільшується за допомогою створення резонансного контуру.
2. Пристрій за п. 1, який відрізняється тим, що послідовно з котушкою індуктивності підключається ємність, величина якої визначається у відповідності до резонансної частоти, яка відповідає частоті механічних коливань ресори амортизатора транспортного засобу.
3. Пристрій за п. 1, який відрізняється тим, що паралельно до ємності підключається випрямляч, який через комутаційний діод відповідно з'єднаний з зарядним конденсатором великої ємності, який через обмежуючий опір підключений до акумуляторної батареї.
Текст

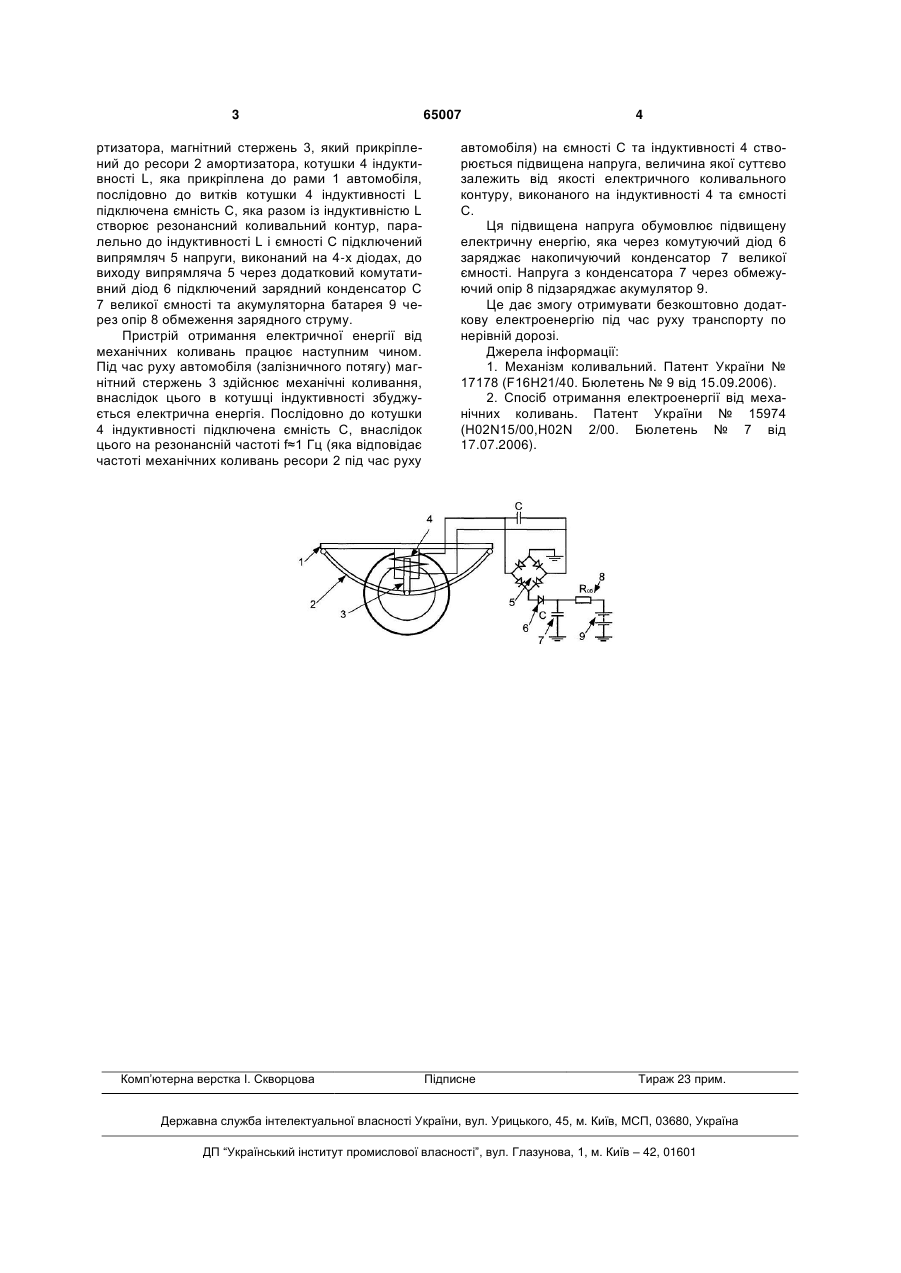

1. Пристрій для отримання електричної енергії від механічних коливань, який виконаний шляхом прикріплення штока магніту до ресори транспортного засобу, при цьому отримані коливання магніту відносно котушки індуктивності, яка закріплена до рами транспортного засобу, і на виході котушки 3 ртизатора, магнітний стержень 3, який прикріплений до ресори 2 амортизатора, котушки 4 індуктивності L, яка прикріплена до рами 1 автомобіля, послідовно до витків котушки 4 індуктивності L підключена ємність С, яка разом із індуктивністю L створює резонансний коливальний контур, паралельно до індуктивності L і ємності С підключений випрямляч 5 напруги, виконаний на 4-х діодах, до виходу випрямляча 5 через додатковий комутативний діод 6 підключений зарядний конденсатор С 7 великої ємності та акумуляторна батарея 9 через опір 8 обмеження зарядного струму. Пристрій отримання електричної енергії від механічних коливань працює наступним чином. Під час руху автомобіля (залізничного потягу) магнітний стержень 3 здійснює механічні коливання, внаслідок цього в котушці індуктивності збуджується електрична енергія. Послідовно до котушки 4 індуктивності підключена ємність С, внаслідок цього на резонансній частоті f≈1 Гц (яка відповідає частоті механічних коливань ресори 2 під час руху Комп’ютерна верстка І. Скворцова 65007 4 автомобіля) на ємності С та індуктивності 4 створюється підвищена напруга, величина якої суттєво залежить від якості електричного коливального контуру, виконаного на індуктивності 4 та ємності С. Ця підвищена напруга обумовлює підвищену електричну енергію, яка через комутуючий діод 6 заряджає накопичуючий конденсатор 7 великої ємності. Напруга з конденсатора 7 через обмежуючий опір 8 підзаряджає акумулятор 9. Це дає змогу отримувати безкоштовно додаткову електроенергію під час руху транспорту по нерівній дорозі. Джерела інформації: 1. Механізм коливальний. Патент України № 17178 (F16H21/40. Бюлетень № 9 від 15.09.2006). 2. Спосіб отримання електроенергії від механічних коливань. Патент України № 15974 (H02N15/00,H02N 2/00. Бюлетень № 7 від 17.07.2006). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electric energy generation using mechanical oscillations
Автори англійськоюSynehlazov Viktor Mykhailovych, Zelenkov Oleksandr Avramovych, Zubchenko Oleksandr Mykolaiovych, Sochenko Petro Stepanovych, Sydorenko Kostiantyn Mykolaiovych, Molchanov Oleksii Volodymyrovych, Vlasiuk Iryna Ivanivna
Назва патенту російськоюУстройство для получения электрической энергии от механических колебаний
Автори російськоюСинеглазов Виктор Михайлович, Зеленков Александр Аврамович, Зубченко Александр Николаевич, Соченко Петр Степанович, Сидоренко Константин Николаевич, Молчанов Алексей Владимирович, Власюк Ирина Ивановна
МПК / Мітки
МПК: H02N 15/00, H02N 2/00
Мітки: коливань, пристрій, електричної, отримання, механічних, енергії
