Установка для обмолоту качанів кукурудзи

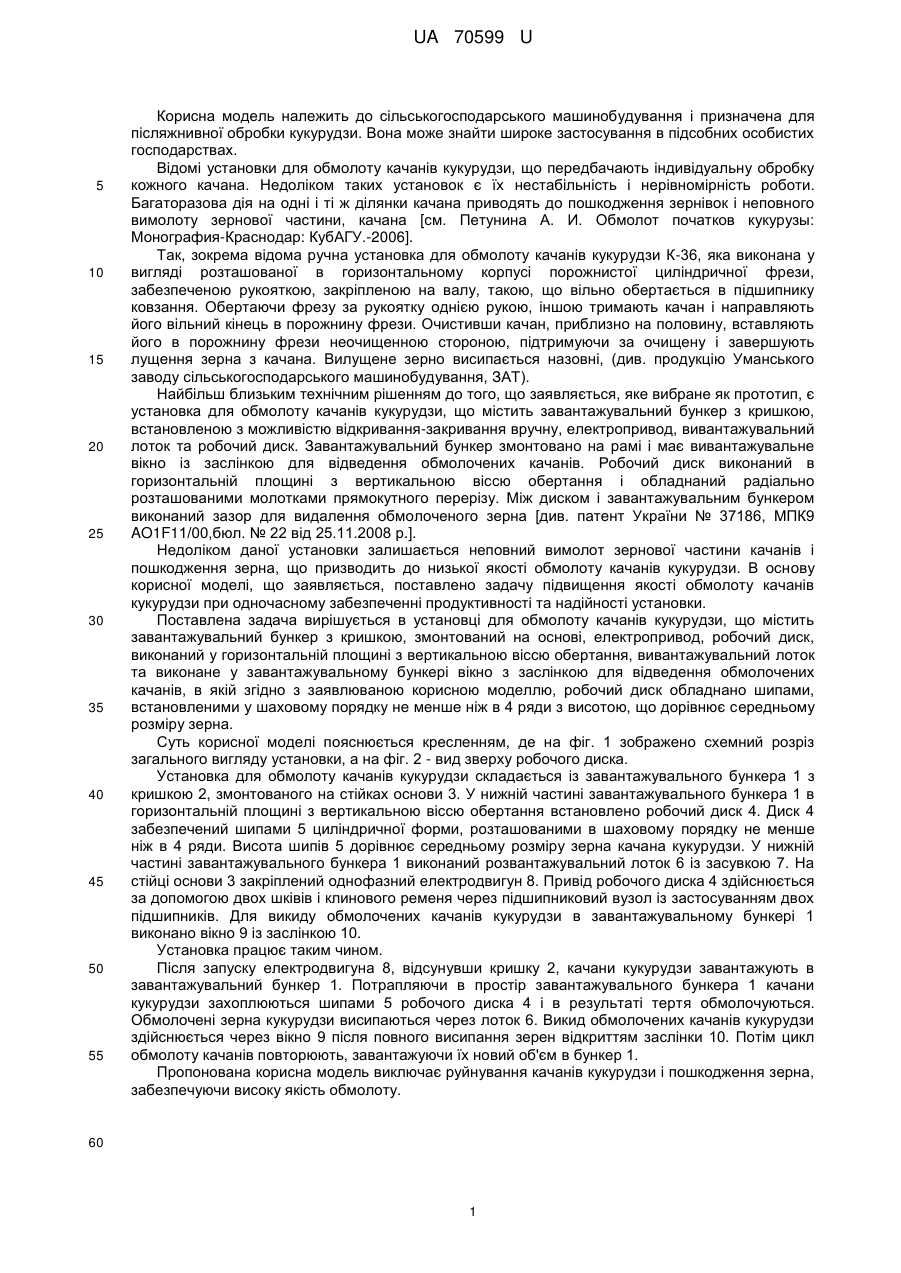

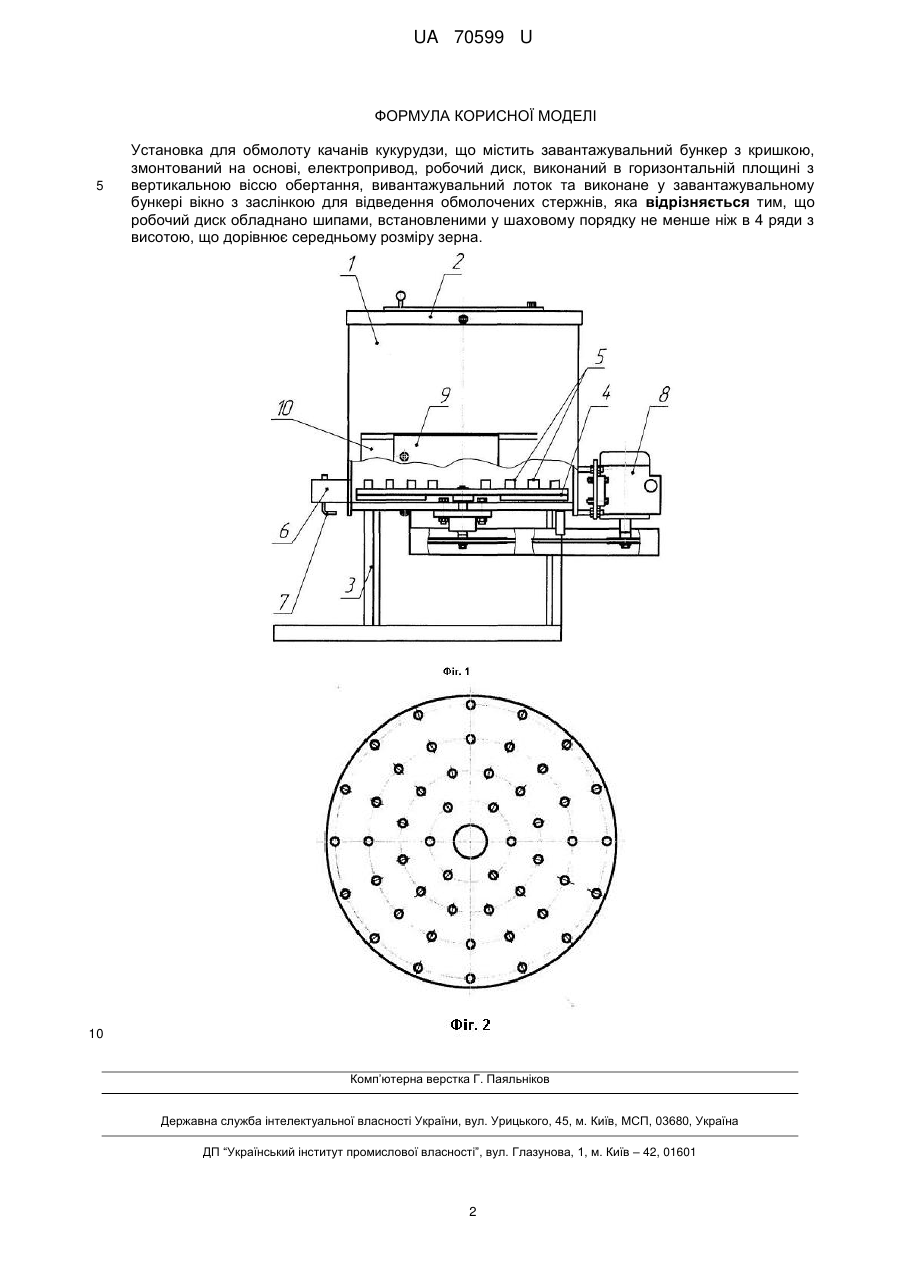

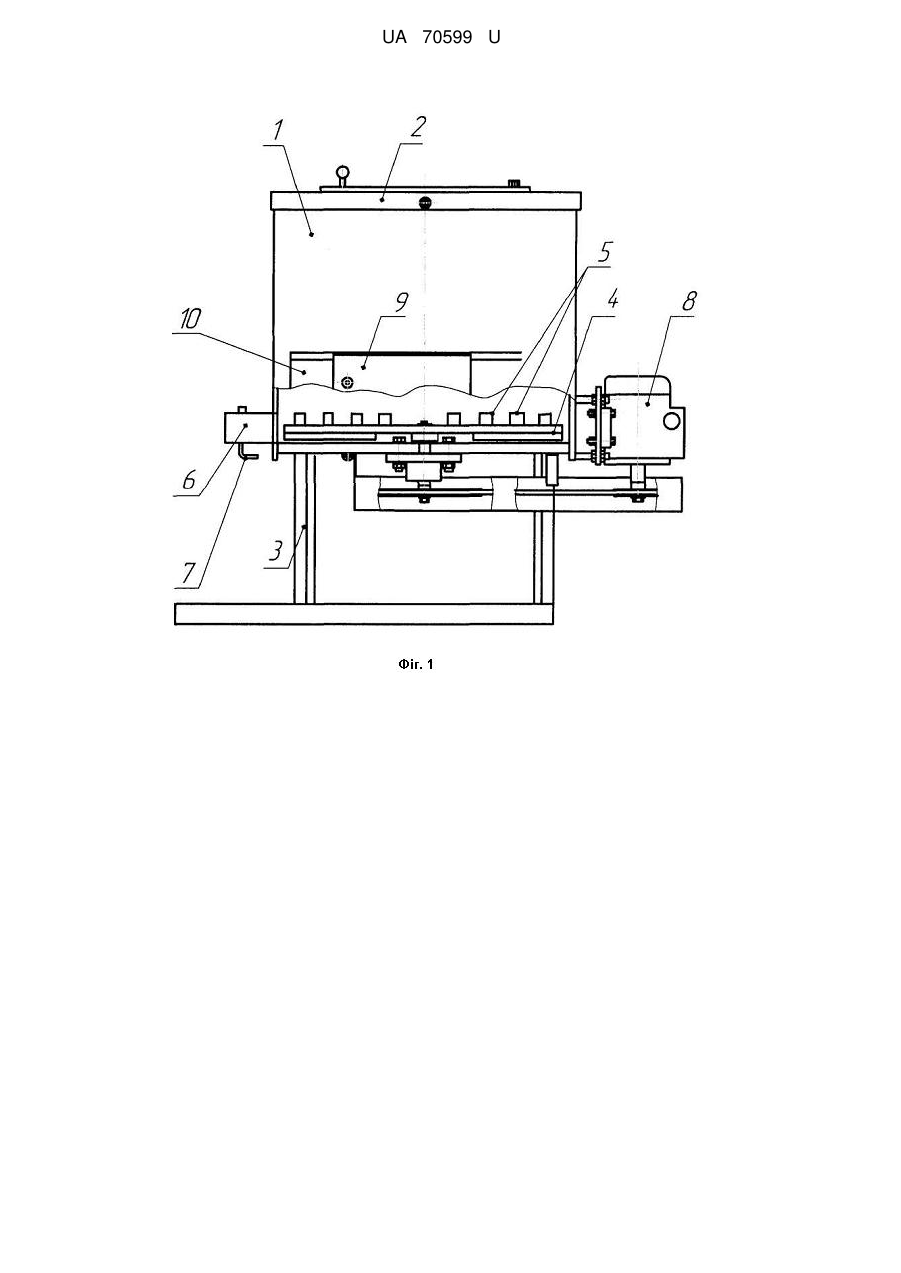

Реферат: UA 70599 U UA 70599 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і призначена для післяжнивної обробки кукурудзи. Вона може знайти широке застосування в підсобних особистих господарствах. Відомі установки для обмолоту качанів кукурудзи, що передбачають індивідуальну обробку кожного качана. Недоліком таких установок є їх нестабільність і нерівномірність роботи. Багаторазова дія на одні і ті ж ділянки качана приводять до пошкодження зернівок і неповного вимолоту зернової частини, качана [см. Петунина А. И. Обмолот початков кукурузы: Монография-Краснодар: КубАГУ.-2006]. Так, зокрема відома ручна установка для обмолоту качанів кукурудзи К-36, яка виконана у вигляді розташованої в горизонтальному корпусі порожнистої циліндричної фрези, забезпеченою рукояткою, закріпленою на валу, такою, що вільно обертається в підшипнику ковзання. Обертаючи фрезу за рукоятку однією рукою, іншою тримають качан і направляють його вільний кінець в порожнину фрези. Очистивши качан, приблизно на половину, вставляють його в порожнину фрези неочищенною стороною, підтримуючи за очищену і завершують лущення зерна з качана. Вилущене зерно висипається назовні, (див. продукцію Уманського заводу сільськогосподарського машинобудування, ЗАТ). Найбільш близьким технічним рішенням до того, що заявляється, яке вибране як прототип, є установка для обмолоту качанів кукурудзи, що містить завантажувальний бункер з кришкою, встановленою з можливістю відкривання-закривання вручну, електропривод, вивантажувальний лоток та робочий диск. Завантажувальний бункер змонтовано на рамі і має вивантажувальне вікно із заслінкою для відведення обмолочених качанів. Робочий диск виконаний в горизонтальній площині з вертикальною віссю обертання і обладнаний радіально розташованими молотками прямокутного перерізу. Між диском і завантажувальним бункером виконаний зазор для видалення обмолоченого зерна [див. патент України № 37186, МПК9 AO1F11/00,бюл. № 22 від 25.11.2008 р.]. Недоліком даної установки залишається неповний вимолот зернової частини качанів і пошкодження зерна, що призводить до низької якості обмолоту качанів кукурудзи. В основу корисної моделі, що заявляється, поставлено задачу підвищення якості обмолоту качанів кукурудзи при одночасному забезпеченні продуктивності та надійності установки. Поставлена задача вирішується в установці для обмолоту качанів кукурудзи, що містить завантажувальний бункер з кришкою, змонтований на основі, електропривод, робочий диск, виконаний у горизонтальній площині з вертикальною віссю обертання, вивантажувальний лоток та виконане у завантажувальному бункері вікно з заслінкою для відведення обмолочених качанів, в якій згідно з заявлюваною корисною моделлю, робочий диск обладнано шипами, встановленими у шаховому порядку не менше ніж в 4 ряди з висотою, що дорівнює середньому розміру зерна. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено схемний розріз загального вигляду установки, а на фіг. 2 - вид зверху робочого диска. Установка для обмолоту качанів кукурудзи складається із завантажувального бункера 1 з кришкою 2, змонтованого на стійках основи 3. У нижній частині завантажувального бункера 1 в горизонтальній площині з вертикальною віссю обертання встановлено робочий диск 4. Диск 4 забезпечений шипами 5 циліндричної форми, розташованими в шаховому порядку не менше ніж в 4 ряди. Висота шипів 5 дорівнює середньому розміру зерна качана кукурудзи. У нижній частині завантажувального бункера 1 виконаний розвантажувальний лоток 6 із засувкою 7. На стійці основи 3 закріплений однофазний електродвигун 8. Привід робочого диска 4 здійснюється за допомогою двох шківів і клинового ременя через підшипниковий вузол із застосуванням двох підшипників. Для викиду обмолочених качанів кукурудзи в завантажувальному бункері 1 виконано вікно 9 із заслінкою 10. Установка працює таким чином. Після запуску електродвигуна 8, відсунувши кришку 2, качани кукурудзи завантажують в завантажувальний бункер 1. Потрапляючи в простір завантажувального бункера 1 качани кукурудзи захоплюються шипами 5 робочого диска 4 і в результаті тертя обмолочуються. Обмолочені зерна кукурудзи висипаються через лоток 6. Викид обмолочених качанів кукурудзи здійснюється через вікно 9 після повного висипання зерен відкриттям заслінки 10. Потім цикл обмолоту качанів повторюють, завантажуючи їх новий об'єм в бункер 1. Пропонована корисна модель виключає руйнування качанів кукурудзи і пошкодження зерна, забезпечуючи високу якість обмолоту. 60 1 UA 70599 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Установка для обмолоту качанів кукурудзи, що містить завантажувальний бункер з кришкою, змонтований на основі, електропривод, робочий диск, виконаний в горизонтальній площині з вертикальною віссю обертання, вивантажувальний лоток та виконане у завантажувальному бункері вікно з заслінкою для відведення обмолочених стержнів, яка відрізняється тим, що робочий диск обладнано шипами, встановленими у шаховому порядку не менше ніж в 4 ряди з висотою, що дорівнює середньому розміру зерна. 10 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
