Молотарка для обмолоту качанів кукурудзи
Номер патенту: 37421
Опубліковано: 25.11.2008
Автори: Чорна Тетяна Сергіївна, Гуйва Ірина Василівна, Манькова Марина Адольфовна, Шабала Микола Олексійович
Формула / Реферат
Молотарка для обмолоту качанів кукурудзи, яка складається з завантажувального бункера, жорстко закріпленого на рамі над бильним ротором, який розміщений у підшипниках на тій же рамі й пасовою передачею отримує привід від електродвигуна, з роз'ємною декою, яка відрізняється тим, що дека виконана у вигляді трубок з можливістю обертання їх навколо своєї осі, а била ротора виготовлені з еластичного матеріалу.
Текст

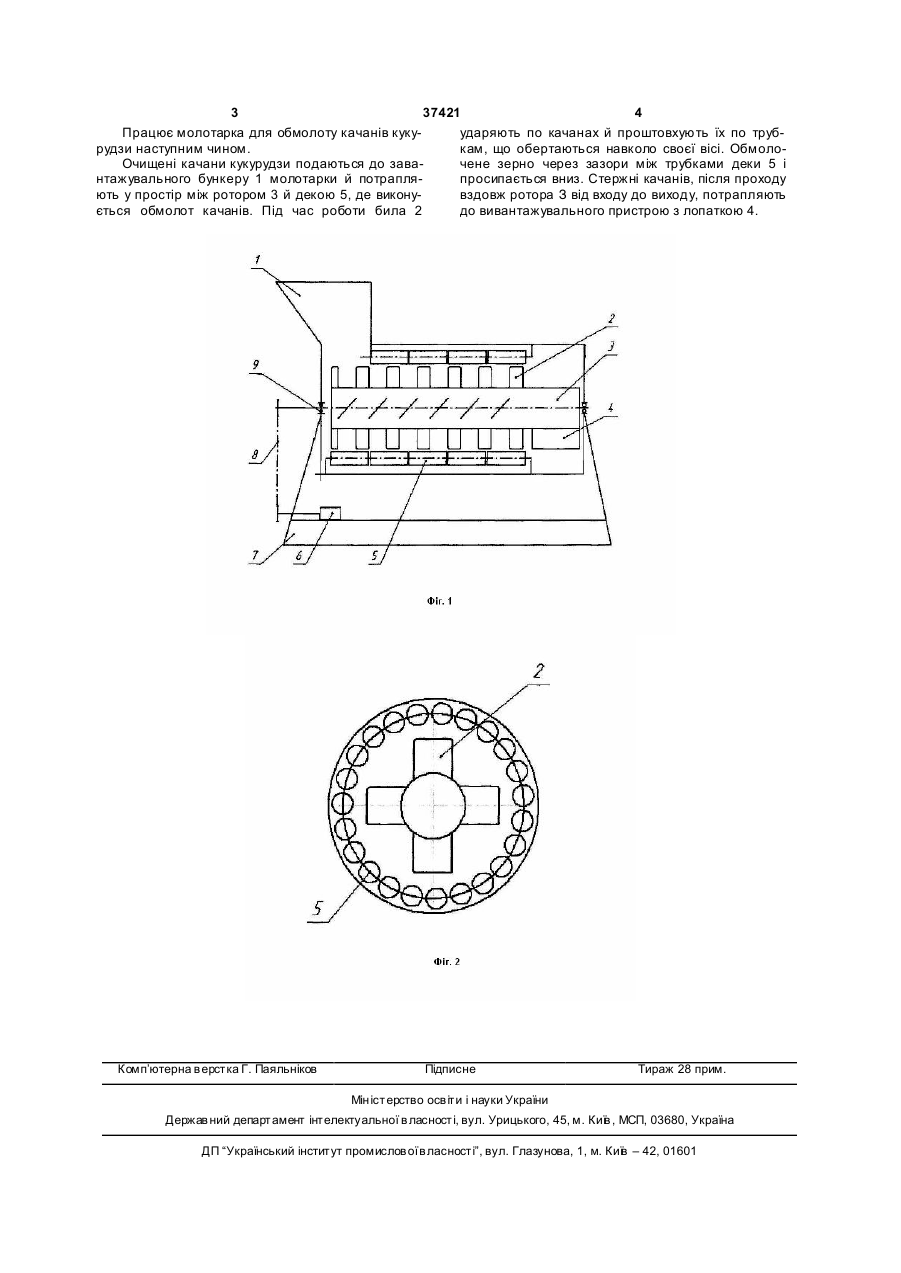

Молотарка для обмолоту качанів кукурудзи, яка складається з завантажувального бункера, жорстко закріпленого на рамі над бильним ротором, який розміщений у підшипниках на тій же рамі й пасовою передачею отримує привід від електродвигуна, з роз'ємною декою, яка відрізняється тим, що дека виконана у вигляді трубок з можливістю обертання їх навколо своєї осі, а била ротора виготовлені з еластичного матеріалу. (19) (21) u200808368 (22) 23.06.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ШАБАЛА МИКОЛА ОЛЕКСІЙОВИЧ, U A, ЧОРНА ТЕТЯН А СЕРГІЇВНА, UA, ГУЙВА ІРИНА ВАСИЛІВНА, UA, МАНЬКОВА МАРИНА АДОЛЬФОВН А, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 37421 4 Працює молотарка для обмолоту качанів кукуударяють по качанах й проштовхують їх по трубрудзи наступним чином. кам, що обертаються навколо своєї вісі. ОбмолоОчищені качани кукурудзи подаються до завачене зерно через зазори між трубками деки 5 і нтажувального бункеру 1 молотарки й потрапляпросипається вниз. Стержні качанів, після проходу ють у простір між ротором 3 й декою 5, де виконувздовж ротора З від входу до виходу, потрапляють ється обмолот качанів. Під час роботи била 2 до вивантажувального пристрою з лопаткою 4. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThresher for threshing maize ears
Автори англійськоюShabala Mykola Oleksiiovych, Chorna Tetiana Serhiivna, Huiva Iryna Vasylivna, Mankova Maryna Adolfivna
Назва патенту російськоюМолотилка для обмолота початков кукурузы
Автори російськоюШабала Николай Алексеевич, Черная Татьяна Сергеевна, Гуйва Ирина Васильевна, Манькова Марина Адольфовна
МПК / Мітки
МПК: A01F 11/00
Мітки: кукурудзи, обмолоту, качанів, молотарка
