Установка для обмолоту качанів кукурудзи

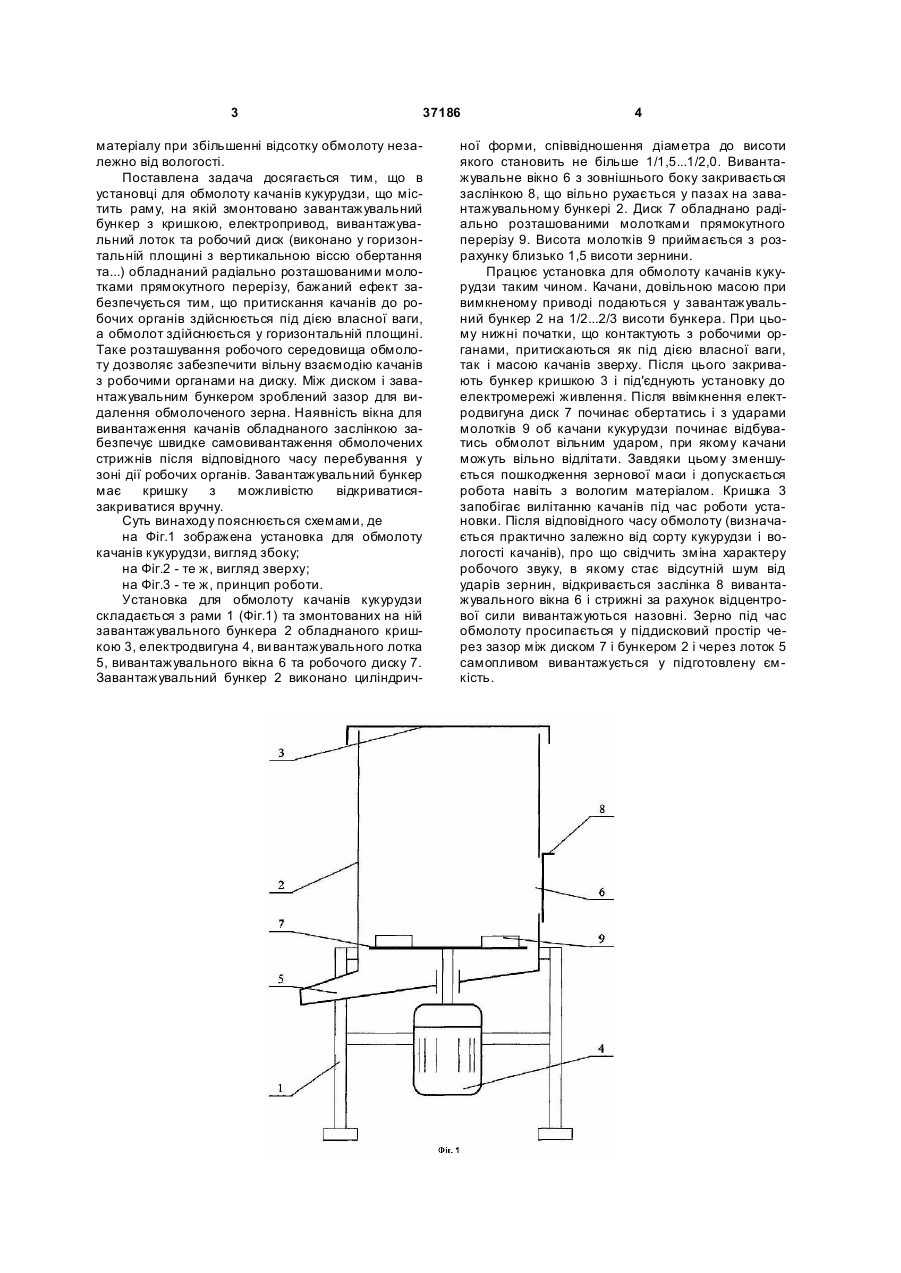

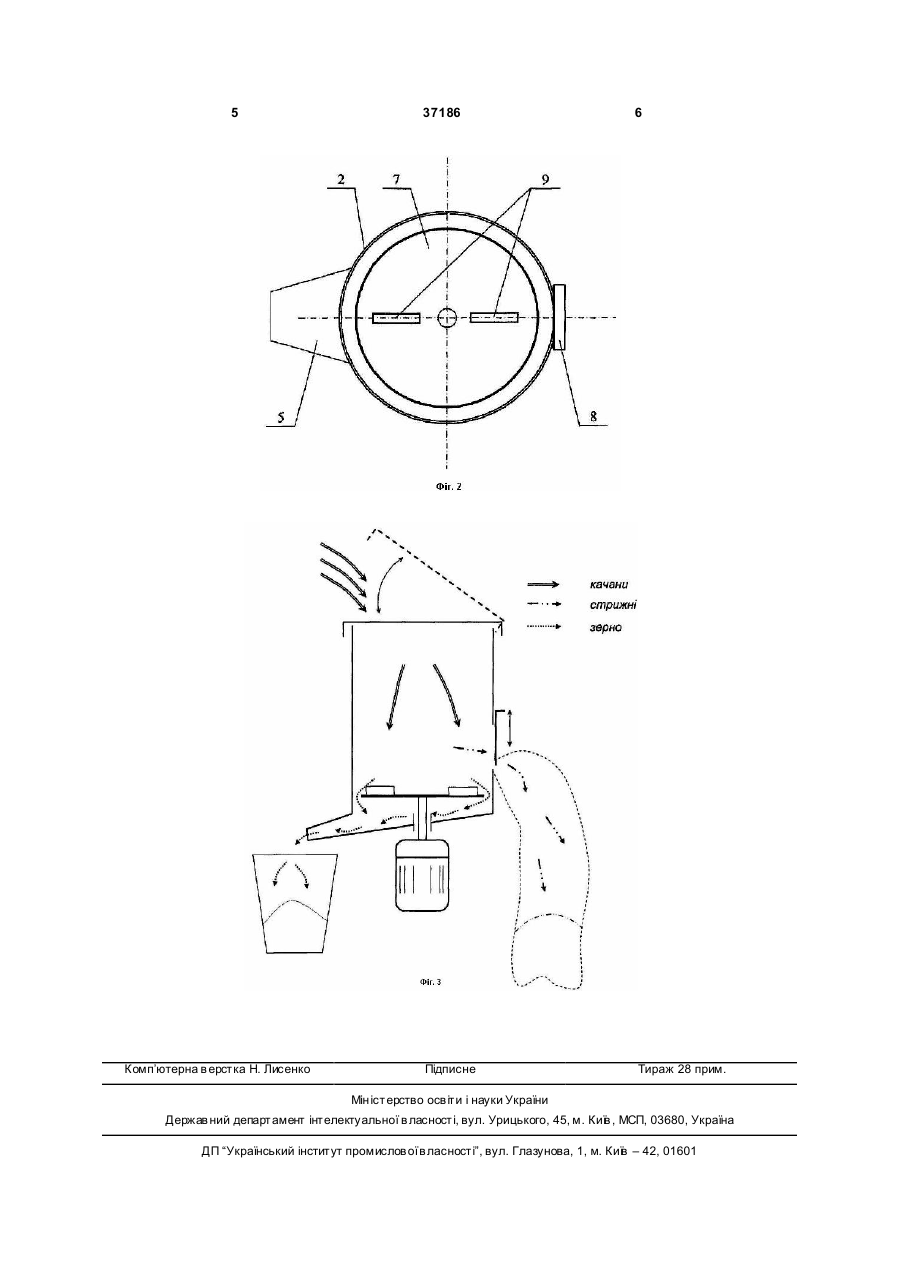

1. Установка для обмолоту качанів кукурудзи, що містить раму, на якій змонтовано завантажувальний бункер з кришкою, електропривод, вивантажувальний лоток та робочий диск, яка відрізняється тим, що робочий диск виконано у 3 37186 матеріалу при збільшенні відсотку обмолоту незалежно від вологості. Поставлена задача досягається тим, що в установці для обмолоту качанів кукурудзи, що містить раму, на якій змонтовано завантажувальний бункер з кришкою, електропривод, вивантажувальний лоток та робочий диск (виконано у горизонтальній площині з вертикальною віссю обертання та...) обладнаний радіально розташованими молотками прямокутного перерізу, бажаний ефект забезпечується тим, що притискання качанів до робочих органів здійснюється під дією власної ваги, а обмолот здійснюється у горизонтальній площині. Таке розташування робочого середовища обмолоту дозволяє забезпечити вільну взаємодію качанів з робочими органами на диску. Між диском і завантажувальним бункером зроблений зазор для видалення обмолоченого зерна. Наявність вікна для вивантаження качанів обладнаного заслінкою забезпечує швидке самовивантаження обмолочених стрижнів після відповідного часу перебування у зоні дії робочих органів. Завантажувальний бункер має кришку з можливістю відкриватисязакриватися вручну. Суть винаходу пояснюється схемами, де на Фіг.1 зображена установка для обмолоту качанів кукурудзи, вигляд збоку; на Фіг.2 - те ж, вигляд зверху; на Фіг.3 - те ж, принцип роботи. Установка для обмолоту качанів кукурудзи складається з рами 1 (Фіг.1) та змонтованих на ній завантажувального бункера 2 обладнаного кришкою 3, електродвигуна 4, ви вантажувального лотка 5, вивантажувального вікна 6 та робочого диску 7. Завантажувальний бункер 2 виконано циліндрич 4 ної форми, співвідношення діаметра до висоти якого становить не більше 1/1,5...1/2,0. Вивантажувальне вікно 6 з зовнішнього боку закривається заслінкою 8, що вільно рухається у пазах на завантажувальному бункері 2. Диск 7 обладнано радіально розташованими молотками прямокутного перерізу 9. Висота молотків 9 приймається з розрахунку близько 1,5 висоти зернини. Працює установка для обмолоту качанів кукурудзи таким чином. Качани, довільною масою при вимкненому приводі подаються у завантажувальний бункер 2 на 1/2...2/3 висоти бункера. При цьому нижні початки, що контактують з робочими органами, притискаються як під дією власної ваги, так і масою качанів зверху. Після цього закривають бункер кришкою 3 і під'єднують установку до електромережі живлення. Після ввімкнення електродвигуна диск 7 починає обертатись і з ударами молотків 9 об качани кукурудзи починає відбуватись обмолот вільним ударом, при якому качани можуть вільно відлітати. Завдяки цьому зменшується пошкодження зернової маси і допускається робота навіть з вологим матеріалом. Кришка 3 запобігає вилітанню качанів під час роботи установки. Після відповідного часу обмолоту (визначається практично залежно від сорту кукурудзи і вологості качанів), про що свідчить зміна характеру робочого звуку, в якому стає відсутній шум від ударів зернин, відкривається заслінка 8 вивантажувального вікна 6 і стрижні за рахунок відцентрової сили вивантажуються назовні. Зерно під час обмолоту просипається у піддисковий простір через зазор між диском 7 і бункером 2 і через лоток 5 самопливом вивантажується у підготовлену ємкість. 5 Комп’ютерна в ерстка Н. Лисенко 37186 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
