Ґрунтообробне знаряддя

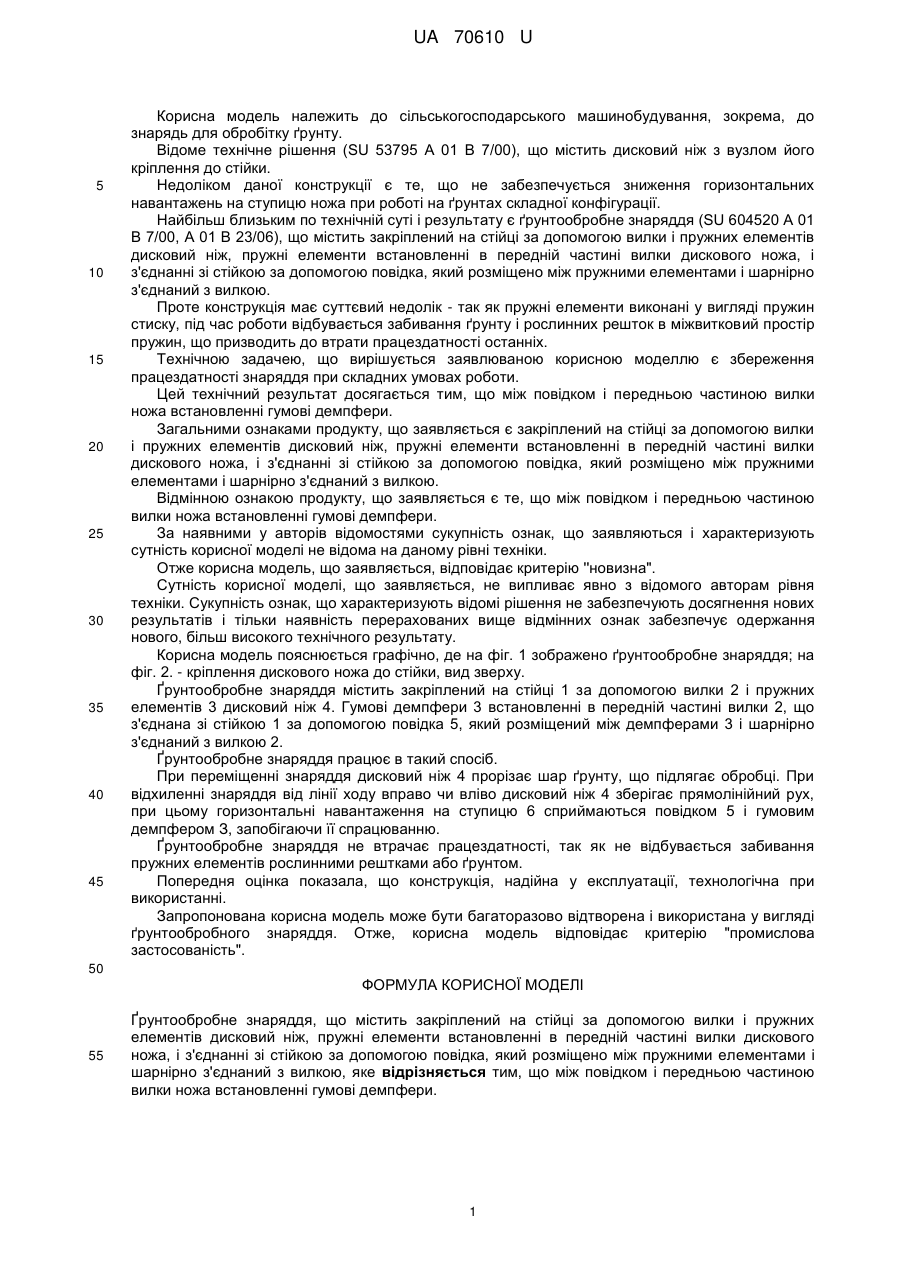

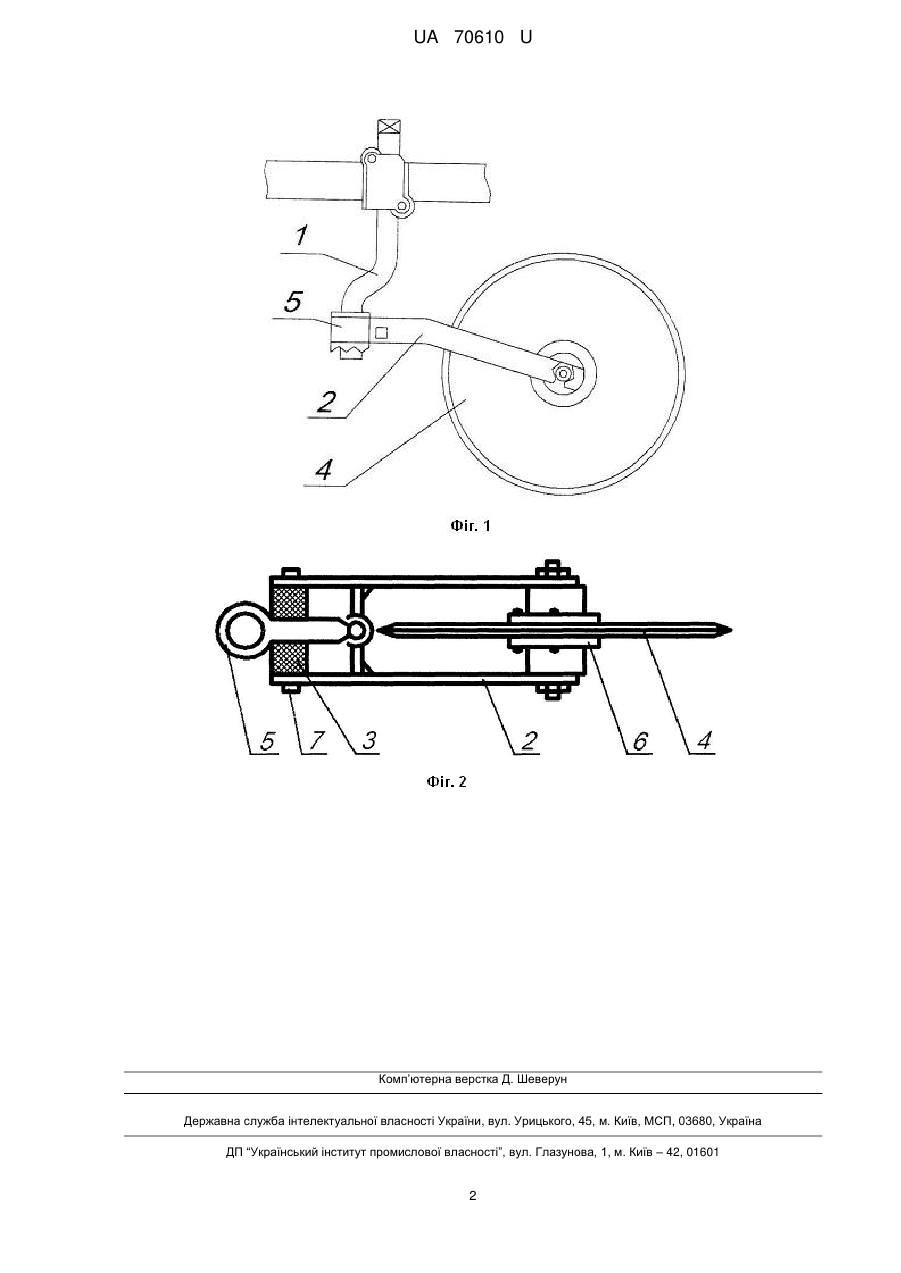

Реферат: UA 70610 U UA 70610 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до знарядь для обробітку ґрунту. Відоме технічне рішення (SU 53795 А 01 В 7/00), що містить дисковий ніж з вузлом його кріплення до стійки. Недоліком даної конструкції є те, що не забезпечується зниження горизонтальних навантажень на ступицю ножа при роботі на ґрунтах складної конфігурації. Найбільш близьким по технічній суті і результату є ґрунтообробне знаряддя (SU 604520 А 01 В 7/00, А 01 В 23/06), що містить закріплений на стійці за допомогою вилки і пружних елементів дисковий ніж, пружні елементи встановленні в передній частині вилки дискового ножа, і з'єднанні зі стійкою за допомогою повідка, який розміщено між пружними елементами і шарнірно з'єднаний з вилкою. Проте конструкція має суттєвий недолік - так як пружні елементи виконані у вигляді пружин стиску, під час роботи відбувається забивання ґрунту і рослинних решток в міжвитковий простір пружин, що призводить до втрати працездатності останніх. Технічною задачею, що вирішується заявлюваною корисною моделлю є збереження працездатності знаряддя при складних умовах роботи. Цей технічний результат досягається тим, що між повідком і передньою частиною вилки ножа встановленні гумові демпфери. Загальними ознаками продукту, що заявляється є закріплений на стійці за допомогою вилки і пружних елементів дисковий ніж, пружні елементи встановленні в передній частині вилки дискового ножа, і з'єднанні зі стійкою за допомогою повідка, який розміщено між пружними елементами і шарнірно з'єднаний з вилкою. Відмінною ознакою продукту, що заявляється є те, що між повідком і передньою частиною вилки ножа встановленні гумові демпфери. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію ''новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено ґрунтообробне знаряддя; на фіг. 2. - кріплення дискового ножа до стійки, вид зверху. Ґрунтообробне знаряддя містить закріплений на стійці 1 за допомогою вилки 2 і пружних елементів 3 дисковий ніж 4. Гумові демпфери 3 встановленні в передній частині вилки 2, що з'єднана зі стійкою 1 за допомогою повідка 5, який розміщений між демпферами 3 і шарнірно з'єднаний з вилкою 2. Ґрунтообробне знаряддя працює в такий спосіб. При переміщенні знаряддя дисковий ніж 4 прорізає шар ґрунту, що підлягає обробці. При відхиленні знаряддя від лінії ходу вправо чи вліво дисковий ніж 4 зберігає прямолінійний рух, при цьому горизонтальні навантаження на ступицю 6 сприймаються повідком 5 і гумовим демпфером З, запобігаючи її спрацюванню. Ґрунтообробне знаряддя не втрачає працездатності, так як не відбувається забивання пружних елементів рослинними рештками або ґрунтом. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді ґрунтообробного знаряддя. Отже, корисна модель відповідає критерію "промислова застосованість". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ґрунтообробне знаряддя, що містить закріплений на стійці за допомогою вилки і пружних елементів дисковий ніж, пружні елементи встановленні в передній частині вилки дискового ножа, і з'єднанні зі стійкою за допомогою повідка, який розміщено між пружними елементами і шарнірно з'єднаний з вилкою, яке відрізняється тим, що між повідком і передньою частиною вилки ножа встановленні гумові демпфери. 1 UA 70610 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
