Ріжучий робочий орган для обробки ґрунту

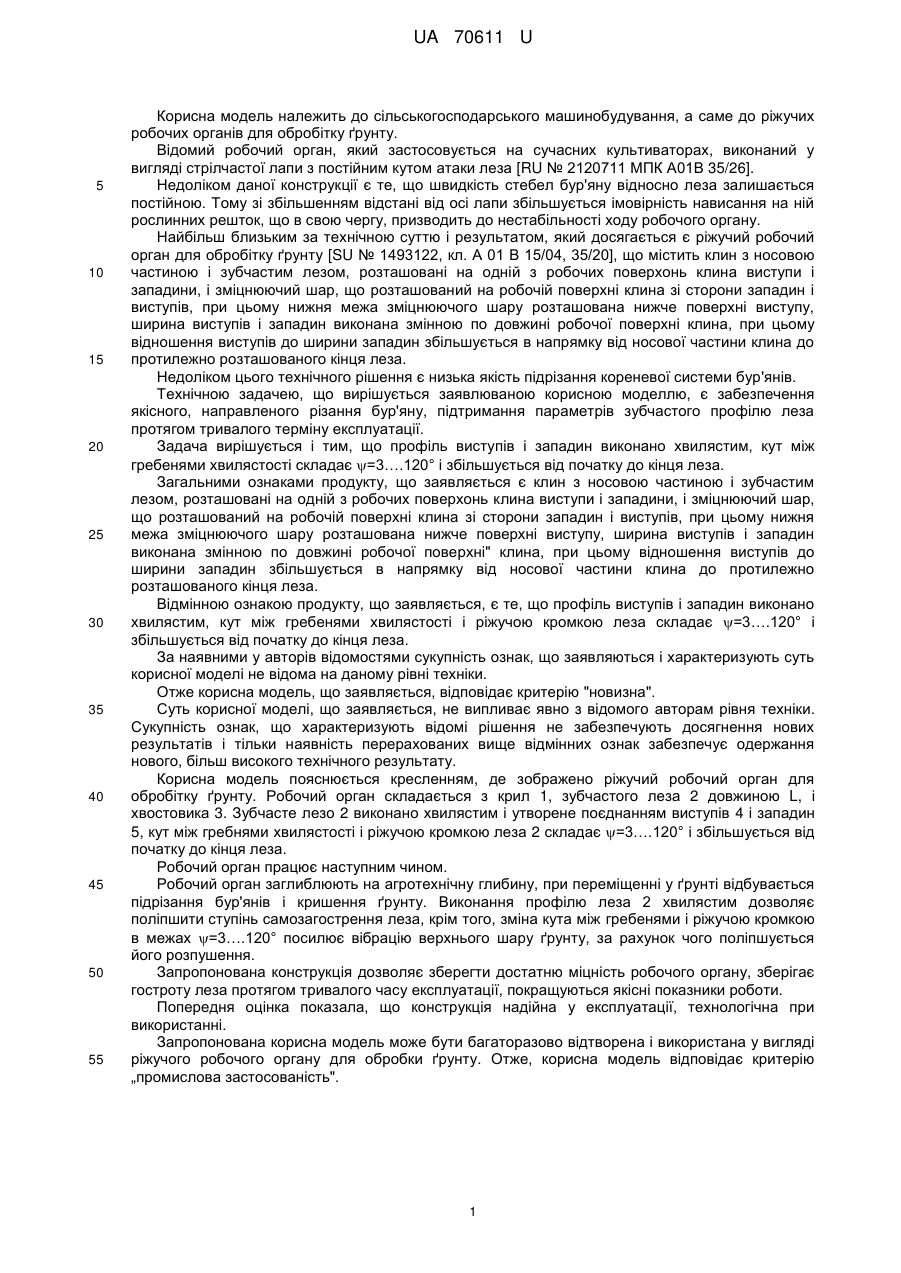

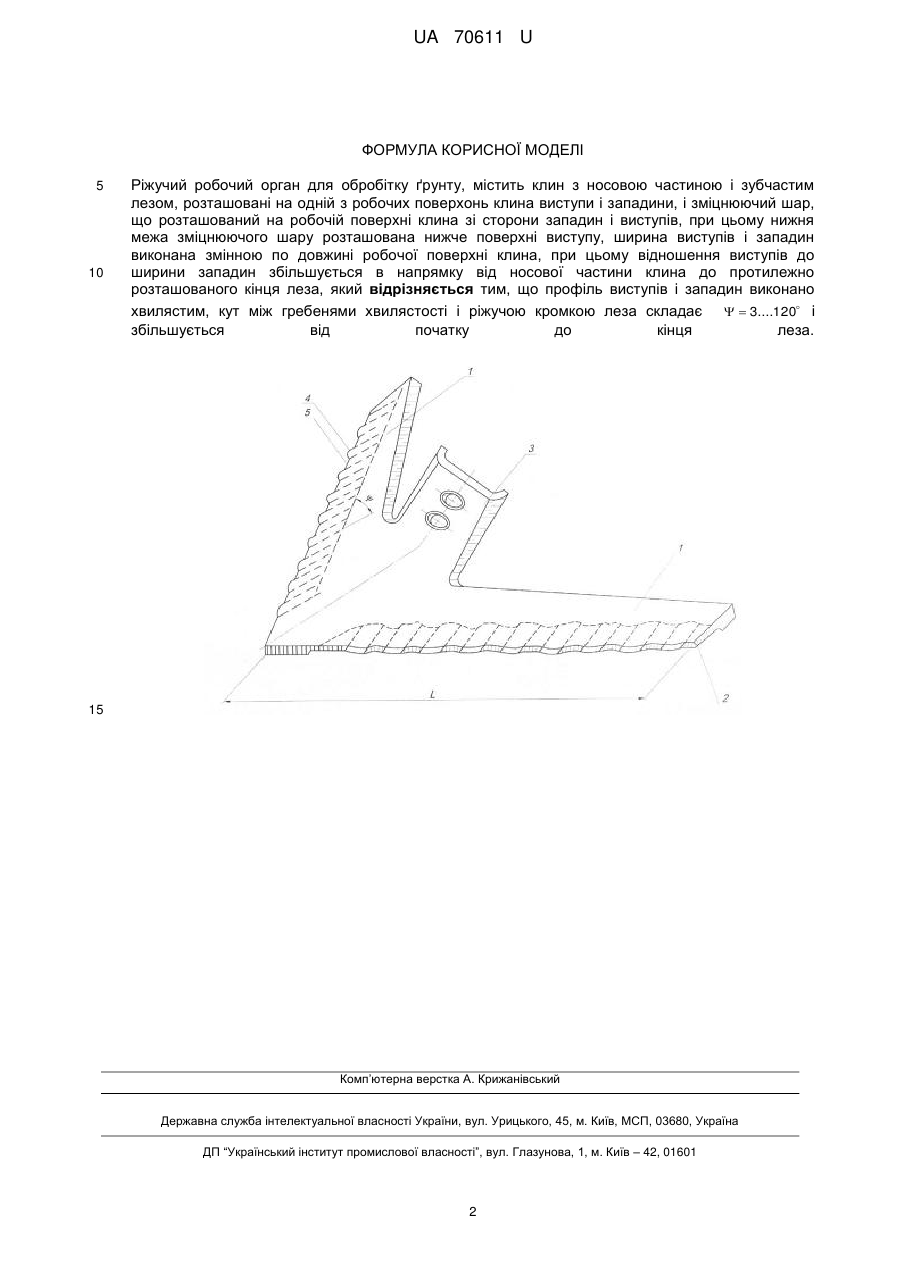

Реферат: UA 70611 U UA 70611 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до ріжучих робочих органів для обробітку ґрунту. Відомий робочий орган, який застосовується на сучасних культиваторах, виконаний у вигляді стрілчастої лапи з постійним кутом атаки леза [RU № 2120711 МПК А01В 35/26]. Недоліком даної конструкції є те, що швидкість стебел бур'яну відносно леза залишається постійною. Тому зі збільшенням відстані від осі лапи збільшується імовірність нависання на ній рослинних решток, що в свою чергу, призводить до нестабільності ходу робочого органу. Найбільш близьким за технічною суттю і результатом, який досягається є ріжучий робочий орган для обробітку ґрунту [SU № 1493122, кл. А 01 В 15/04, 35/20], що містить клин з носовою частиною і зубчастим лезом, розташовані на одній з робочих поверхонь клина виступи і западини, і зміцнюючий шар, що розташований на робочій поверхні клина зі сторони западин і виступів, при цьому нижня межа зміцнюючого шару розташована нижче поверхні виступу, ширина виступів і западин виконана змінною по довжині робочої поверхні клина, при цьому відношення виступів до ширини западин збільшується в напрямку від носової частини клина до протилежно розташованого кінця леза. Недоліком цього технічного рішення є низька якість підрізання кореневої системи бур'янів. Технічною задачею, що вирішується заявлюваною корисною моделлю, є забезпечення якісного, направленого різання бур'яну, підтримання параметрів зубчастого профілю леза протягом тривалого терміну експлуатації. Задача вирішується і тим, що профіль виступів і западин виконано хвилястим, кут між гребенями хвилястості складає =3….120° і збільшується від початку до кінця леза. Загальними ознаками продукту, що заявляється є клин з носовою частиною і зубчастим лезом, розташовані на одній з робочих поверхонь клина виступи і западини, і зміцнюючий шар, що розташований на робочій поверхні клина зі сторони западин і виступів, при цьому нижня межа зміцнюючого шару розташована нижче поверхні виступу, ширина виступів і западин виконана змінною по довжині робочої поверхні" клина, при цьому відношення виступів до ширини западин збільшується в напрямку від носової частини клина до протилежно розташованого кінця леза. Відмінною ознакою продукту, що заявляється, є те, що профіль виступів і западин виконано хвилястим, кут між гребенями хвилястості і ріжучою кромкою леза складає =3….120° і збільшується від початку до кінця леза. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де зображено ріжучий робочий орган для обробітку ґрунту. Робочий орган складається з крил 1, зубчастого леза 2 довжиною L, і хвостовика 3. Зубчасте лезо 2 виконано хвилястим і утворене поєднанням виступів 4 і западин 5, кут між гребнями хвилястості і ріжучою кромкою леза 2 складає =3….120° і збільшується від початку до кінця леза. Робочий орган працює наступним чином. Робочий орган заглиблюють на агротехнічну глибину, при переміщенні у ґрунті відбувається підрізання бур'янів і кришення ґрунту. Виконання профілю леза 2 хвилястим дозволяє поліпшити ступінь самозагострення леза, крім того, зміна кута між гребенями і ріжучою кромкою в межах =3….120° посилює вібрацію верхнього шару ґрунту, за рахунок чого поліпшується його розпушення. Запропонована конструкція дозволяє зберегти достатню міцність робочого органу, зберігає гостроту леза протягом тривалого часу експлуатації, покращуються якісні показники роботи. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді ріжучого робочого органу для обробки ґрунту. Отже, корисна модель відповідає критерію „промислова застосованість". 1 UA 70611 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ріжучий робочий орган для обробітку ґрунту, містить клин з носовою частиною і зубчастим лезом, розташовані на одній з робочих поверхонь клина виступи і западини, і зміцнюючий шар, що розташований на робочій поверхні клина зі сторони западин і виступів, при цьому нижня межа зміцнюючого шару розташована нижче поверхні виступу, ширина виступів і западин виконана змінною по довжині робочої поверхні клина, при цьому відношення виступів до ширини западин збільшується в напрямку від носової частини клина до протилежно розташованого кінця леза, який відрізняється тим, що профіль виступів і западин виконано хвилястим, кут між гребенями хвилястості і ріжучою кромкою леза складає   3....120 і збільшується від початку до кінця леза. 15 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
